1 产品概述
ANet-ESCU 储能控制单元是一种适用于储能一体柜（箱）的 EMS 装置，可用于磷酸铁锂 电池、全钒液流电池等储能本体，快速对接市面上的电池管理系统（BMS）、储能逆变器（PCS）、 电量计量、动力环境、消防储能柜内数据的统一采集、存储。其具备监视控制、能量协调、 联动保护、经济优化增效等功能。
ANet - ESCU 储能控制单元装置通过对电源、储能、用能、环控等设备的实时监测和数据分析，对设备进行控制和调节，实现储能系统电能调度控制，优化储能系统的能量利用效率，提高储能系统运行 稳定性和安全性。
其具备以下功能特点：
数据采集：支持串口、以太网等方式，只需配置即可兼容支持标准规约的各类设备；
基础运维：多协议多接口数据采集与云边协同（结合安科瑞储能运维云平台进行远程运 维）、OTA 升级、就地/远程切换、本地人机交互（选配）；
边缘计算：灵活的报警阈值设置、主动上传报警信息、数据合并计算、逻辑控制、断点 续传、数据加密、4G 路由；
系统安全：基于不可信模型设计的用户权限，防止非法用户侵入；基于数据加密与数据 安全验证技术，采用数据标定与防篡改机制，实现数据固证和可追溯；
运行安全：采集分析包括电池、温控及消防在内的全站信号与测量数据，实现运行安全 预警预测；
能量调度：计划曲线、削峰填谷、防逆流、最大需量控制，并支持策略定制。
2. 配置参数
ANet-ESCU 储能控制单元典型的硬件配置与附件参数如下表 2-1 所示。
表 2-1 典型配置参数表
3. 系统架构

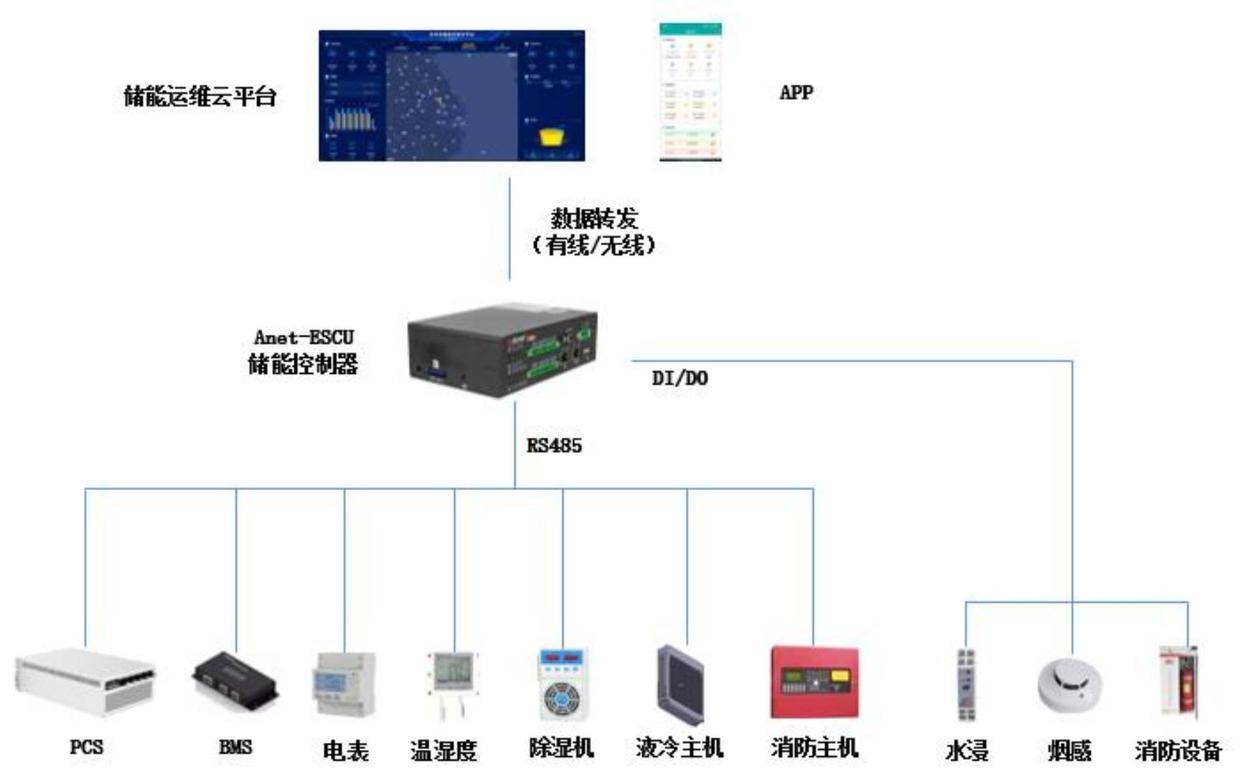

图 3-1 系统组网架构
4. 技术标准
产品主要依据标准如下：
《工业应用微型计算机国家标准》GB/T9813.4-2017
《工业过程测量和控制的电磁兼容性标准》NFC 46-022
《计算机场地技术要求》GBJ45-82
《电化学储能电站监控系统技术规范》NB_T 42090-2016
《信息技术设备的无线电骚扰限制和测量方法》 GB9254-2008
《电能质量 公用电网谐波》 GB/T 14549
《电磁兼容限值对额定电流大于 16A 的设备在低压供电系统中产生的电压波动和 闪烁的限制》 GB/Z 17625.3
《电磁兼容 试验和测量技术》 GB/T 17626
《电磁兼容 通用标准》GB 17799
5. 性能指标

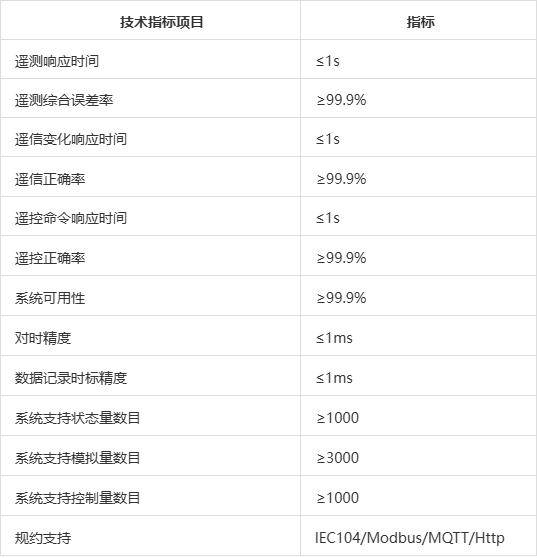

表 5-1 ANet-ESCU 控制器性能指标
6. 能量调度

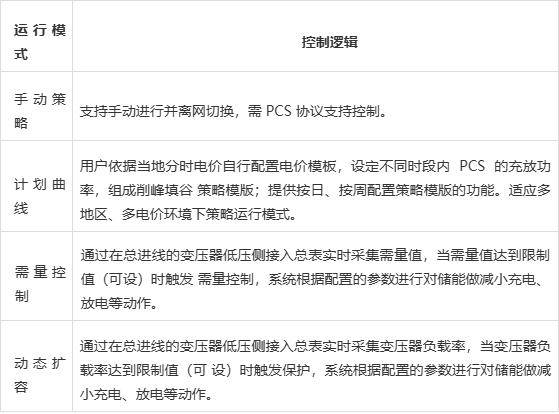

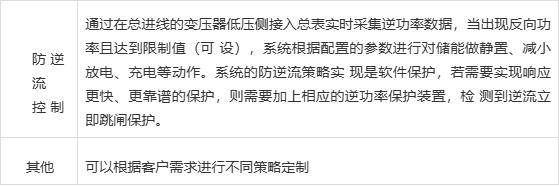

表 6-1 典型能量调度功能表
7. 装置接线
ANet-ESCU 储能控制单元，采用标准导轨安装方式。装置插上网线后 LINK 绿色灯会亮 起，有数据时闪烁，SPEED 黄色灯在 100Mb/s 时常亮，在 10Mb/s 时关闭；装置有数据传输 接收数据 RX 红色灯闪烁，发送数据 TX 绿色灯闪烁。
后板及底板均可安装导轨卡座。

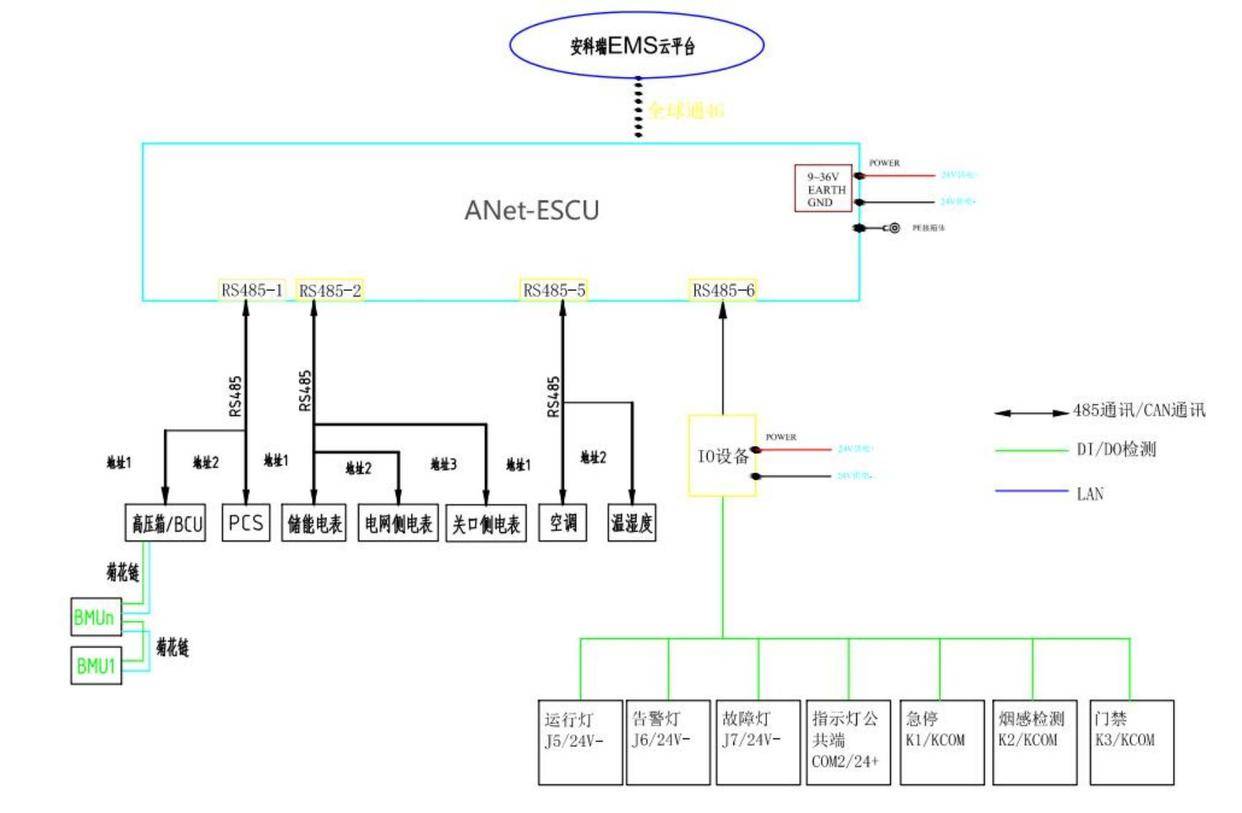

图 7-1 设备组网架构
8. 外观尺寸

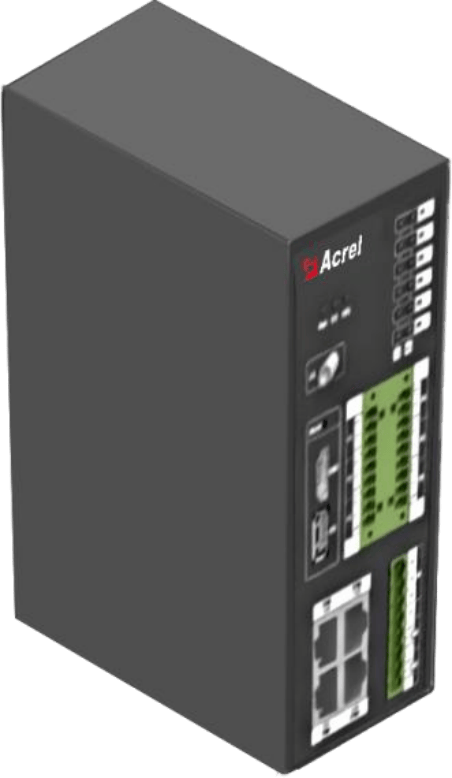

图 8-1 装置实物图

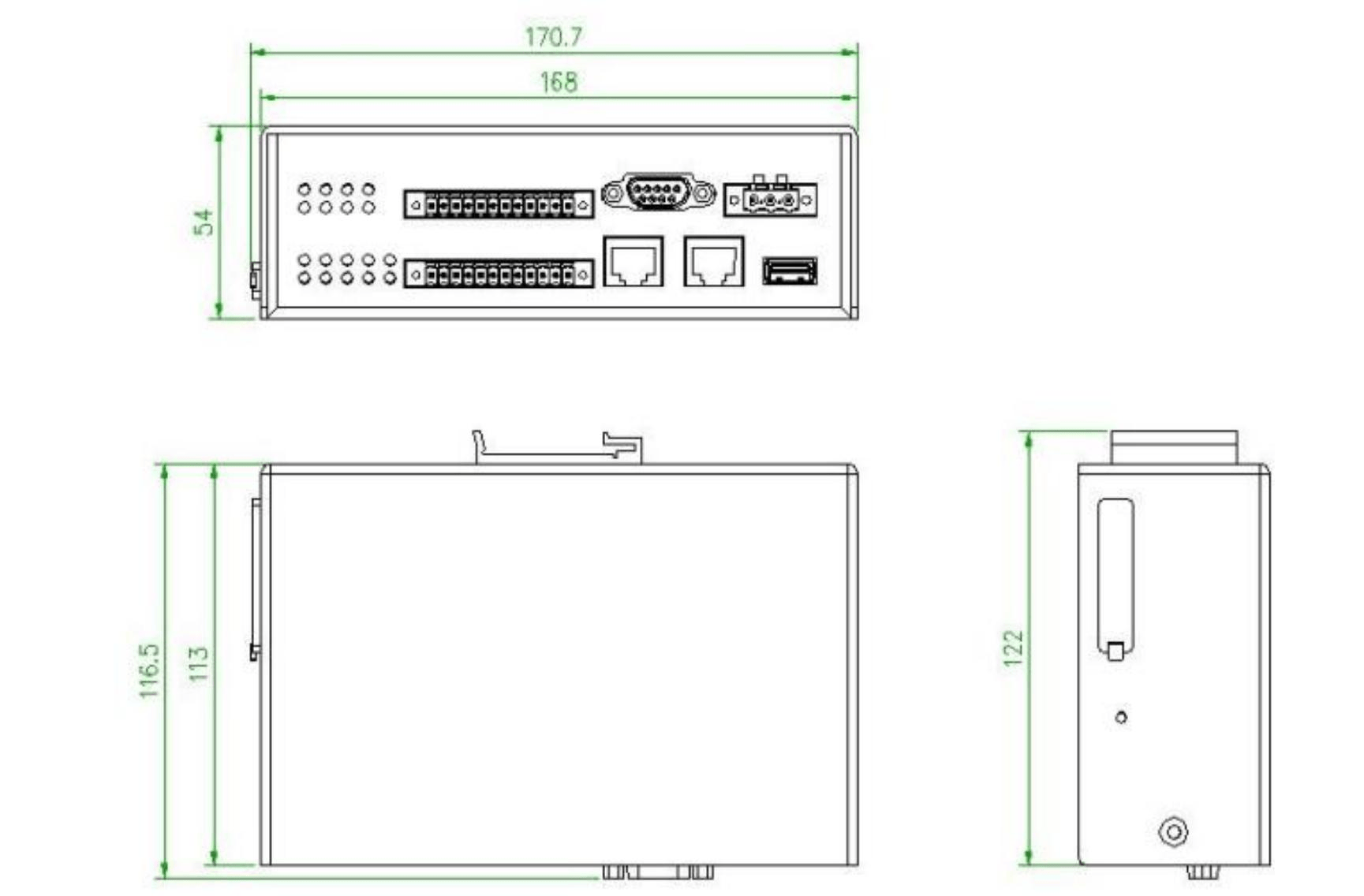

图 8-2 装置外观尺寸
9. 通用要求
9.1.一般要求
采取屏蔽及相应抗干扰等措施，以防电磁干扰、雷电干扰造成设备损毁，确保装置在规 定的环境条件下能安全有效地运行。
9.2.包装与运输
1）设备的包装应符合相关规定，并采取防雨、防潮、防锈、防震等措施， 以免在运输 过程中由于振动和碰撞引起损坏。
2）包装箱内考虑好设备的支撑与固定，所有松散部件另包装好放入箱内。
3）每个包装件都应有与该包装件相符合的装箱单，放置于包装明显位置，并使用防潮 的密封袋包装。包装袋内装入的零部件应有明显的标记或标签，至少标明部件号、编号、名 称、数量等，并且相关信息要与装箱单一致。
4）设备及附件应采取防潮、防锈蚀等措施，保证 12 个月内不发生锈蚀和损坏。如果超 过 12 个月，应进行检查，并重新作防锈处理。
5）包装件应符合运输作业的规定，避免在运输和装卸时包装件内的部件产生滑动、撞 击和磨擦，造成部件的损坏。
10. 技术服务
1）及时向买方提供按合同规定的全部技术资料。
2）及时指导买方按供方的技术资料和图纸要求进行安装、分部与整套试运行及试生产。
3）按合同规定为买方安排有关设备安装、调试、使用、维护技术的业务培训。
4）严格执行买卖双方就有关重大问题召开会议的纪要或签订的协议。
5）做好售前、售中、售后服务。
6）随时满足买方对备品备件的要求。
