1、为什么计量型低压电流互感器二次侧不允许开路?
电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次侧绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次侧绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次侧回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。电流互感器是把一次侧大电流转换成二次侧小电流来使用 ,二次侧不可开路。
电流互感器是一种特殊的变压器,其一次侧线圈匝数很少(低压通常只有1匝),而二次侧线圈匝数很多(比如一个1000/5的互感器,二次侧线圈是一次侧的200倍)。在二侧开路时,二次侧电压会上升到一次侧线圈压降的很多倍(1000/5的互感器,就是200倍),从而影响二次回路的正常运行,并危及人身安全。
2、计量型低压电流互感器概述

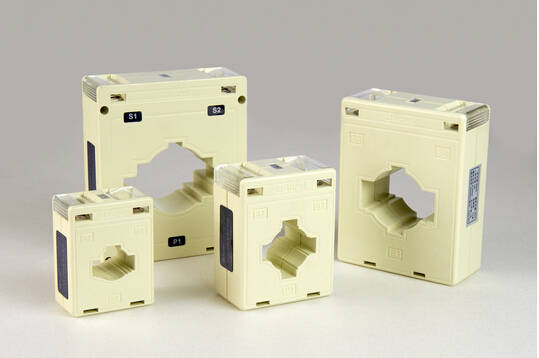

AKH-0.66系列电流互感器外壳采用阻燃、耐高温材料注塑成形,铁芯采用取向冷轧硅钢带卷绕而成,二次导线采用高强度电磁漆包线,产品结构新颖,造型美观,安装方便,体积小,准确度高,容量大。
产品符合国标GB20840.2-2014(等效IEC61869-2:2012,MOD) ,并通过CE认证。
3、技术指标
测量CT一次电流5-6300A,二次电流5A,1A,100mA,50mA;
组合式CT一次电流5-200A, 二次电流5A,1A,20mA,50mA;
微型CT一次电流5-200A,二次电流20mA、50mA;
保护CT一次电流5-6300A,二次电流5A,1A,100mA,50mA;
双绕组CT一次电流5-6300A,二次电流5A、20mA,1A、20mA;
双绕组传感器一次电流5-6300A,二次电流AC5A、DC4-20mA,AC1A、DC4-20mA;
剩余电流CT一次电流0-5A,二次输出电压1V或电流5mA或电流2mA;
计量CT一次电流5-5000A,二次电流5A,1A;
开口式CT一次电流20-6300A,二次电流5A,1A;
浇注式CT一次电流75-20000A,二次电流5A,1A。
4、应用环境
额定工作电压AC0.66kV(等效AC0.69kV,GB156-2017)
额定频率50-60Hz
环境温度-30℃~70℃
海拔高度≤3000m
工频耐压3000V/1min 50Hz
用于没有雨雪直接侵袭,无严重污染及剧烈震动的场所
