探索功率因数补偿器：高效能源管理的利器

一、引言

在现代电力系统中，功率因数补偿器起着至关重要的作用。随着电力需求的不断增长和电力电子设备的广泛应用，电力系统的稳定性和效率面临着诸多挑战。功率因数补偿器作为一种有效的解决方案，能够显著改善电力系统的运行状况，提高电能质量，降低能源损耗。

电力系统中的各种负载，如电动机、变压器、日光灯及电弧炉等，大多属于电感性负载。这些电感性设备在运行过程中不仅需要向电力系统吸收有功功率，还同时吸收无功功率。无功功率的存在会导致电力系统的功率因数降低，从而增加了输配电线路中变压器及母线因输送无功功率造成的电能损耗。此外，低功率因数还会影响电力系统的电压稳定性，降低供电质量。

为了解决这些问题，功率因数补偿器应运而生。功率因数补偿器通过提供补偿感性负荷所消耗的无功功率，减少了无功功率在电网中的流动，从而提高了电力系统的功率因数。使用功率因数补偿装置后，牵引时对机车功率因数可达 0.9 以上，充分体现了其在提高电能利用效率方面的显著优势。

功率因数补偿器在现代电力系统中具有不可替代的重要地位，对于保障电力系统的稳定运行、提高电能质量和降低能源损耗具有重要意义。

二、功率因数补偿器是什么

（一）定义及组成

功率因数补偿器是用于提高机车功率因数、降低高次谐波电流的装置。它主要由 LC、RC 或 RLC 滤波器组成，通过开关并接于牵引变压器牵引绕组侧。滤波器设计在靠近 3 次和 5 次谐波频率处谐振，对基波频率呈容性负载。

功率因数自动补偿柜也是一种常见的功率因数补偿设备，主要由以下几个部分组成：

电容器组件：是功率因数自动补偿柜的核心部分，用于存储和释放电能，调整电路的功率因数。包括定容电容器和可调电容器，根据电网需求进行选择。

控制装置：用于监测电网的功率因数，并根据实际需求自动调节电容器的连接和断开来实现功率因数的补偿。

保护部件：为确保功率因数自动补偿柜的安全运行，配备有过电压保护、过电流保护、温度保护等部件，监测和保护柜内设备的正常运行。

测量和显示装置：方便监测和操作，实时显示电网的功率因数、电流、电压等参数，让用户了解电力系统的运行状况。

连接线路和开关元件：用于连接电容器组件和其他电力设备，实现电能的输送和调节。

（二）工作原理

功率因数补偿器的工作原理主要是通过检测系统中的负荷的功率因数自动投、切补偿电容器，从而提高电网的功率因数，降低电能损耗。

具体来说，先将交流电压与电流间的相位差转换成直流电压信号，再将直流信号放大驱动执行部分动作，投入或切除补偿电容器。测量部分的交流信号取自电网系统中母线 A、C 相线电压 uAC 和 B 相电流 iB。在三相交流系统中，当 B 相电流 iB 与 B 相电压 uB 同相，即 COSj = 1 时，相电流 iB 与线电压 uAC 相差为 p /2。当 iB 超前或滞后 uB 时，iB、uAC 相位差就会小于或大于 p /2。为了测出这种相位关系的变化，测量部分采用半波相敏差分放大线路，u1、u2 分别反映交流侧 uAC 及 iB 相位的两个交流电压值。

只有当 u2 处于负半周时 T1、T2 的发射结正向偏置，才有可能导通。根据 u1 的极性决定是否产生集电极电流 i1、i2。当 u1、u2 同相在一周内只有 T1 导通，由于发射极与集电极所加的电压 u1、u2 的平均值最大，集电极电流 i1 最大而 T2 不会导通，故一周内 a、b 间的直流输出电压 Uab = i1R1>0 并为最大。当 u1 超前、u2 相位 p /2 时，在 0~p /2 时，u1 处于正半周，u2 处于负半周，T2 发射结正向偏置而导通，集电极电流 i2 经过二极管 D2 流达电阻 R2，在 3p /2~2p 期间，u1、u2 均处于负半周，T1 发射结正向偏置导通，集电极电流 i1 经二极管 D1 流过电阻 R1，这样在一个周期内，T1、T2 均导通 p /2，而且导通期间两只三极管基极电压和集电极电压平均值相同，故 i1 = i2，选择 R1 = R2，则此时在一周内直流输出电压 Uab = i1R1 - i2R2 = 0。当 u1 与 u2 相差小于 p /2 时，T2 导通时间比 T1 导通时间短，此时一周内 i1 平均值大于 i2 平均值，故 Uab = i1R1 - i2R2>0，此时 Uab 小于 u1 与 u2 同相位时的直流输出值，如果 u1 与 u2 相位差大于 p /2 时，同样可得 Uab = i1R1 - i2R2<0。

因此可根据交流侧电压 uAC 与电流 iB 的相位差使相敏放大线路输出不同的直流电压去控制直流放大部分。在 Uab<0 时，Uab 经 D4、R4 加到 T3、T5 的发射结，再由 T3、T5 放大后驱动继电器 J1 动作；反之 Uab>0 时，Uab 经 D3、R3 加到 T4、T6 发射结，由 T4、T6 放大后驱动 J2 动作。

当 J1 动作后，J1 常闭触点打开，C5 经 R7 由负电源充电，使 T7 基极电位不断下降，经过一段时间（延时）后 T7、T9 导通，继电器 J3 动作，使第一组电容器投入系统运行，同时控制第二组电容器投入的 J3 的常闭触点打开，第二组开始延时。如果第一组电容器投入系统运行后系统功率因数仍达不到要求，测量回路的直流输出 Uab 仍小于零，那么第二组的延时结束后，继电器 J5 动作，将第二组电容器投入运行；反之若 Uab 大于零，则 T4、T6 导通 J2 动作，经过延时后 J4 动作，将第一组电容器从系统中切除，如 Uab 仍大于零，则又经过延时后，切除第二组电容器，从而达到自动调控系统功率因数的效果。

三、功率因数补偿器的作用

（一）降低电能损耗

在电力系统中，功率因数补偿器对于降低电能损耗起着关键作用。电力系统中的无功功率在电网中的流动会导致输配电线路中变压器及母线因输送无功功率而造成电能损耗。功率因数补偿器通过安装并联电容器无功补偿设备，提供补偿感性负荷所消耗的无功功率，从而减少电网电源侧向感性负荷提供及由线路输送的无功功率。

例如，在选矿厂的供配电系统中，一些大型设备为变频控制，使用了大功率变频器，产生大量谐波电流，造成电网及配电系统不稳定。应用无功补偿技术后，减少了无功在电网里的流动，降低了损耗。无功功率的传输加重了电网负荷，使电网损耗增加，系统电压下降。而并联电容器可补偿或平衡电气设备的感性无功功率，当容性无功功率等于感性无功功率时，电网只传输有功功率，从而降低了输配电线路中变压器及母线因输送无功功率造成的电能损耗。

（二）提高能源利用效率

功率因数补偿器对提高电网系统中功率因数有着显著作用，进而达到充分利用电能、节约用电的目的。功率因数是交流电路中实际功率与视在功率的比值，反映了电路中电能有效利用的程度。功率因数越高，设备的效益就越好，发电设备也能更充分地被利用。

在提高电能利用效率方面，有多种策略。比如，对于空压机，可以通过使用高压电的方式提高电能利用率，降低无功损耗和线路损耗。对于工厂企业，可以通过安装中低压补偿装置，灵活、快速地跟踪和检测电网的参数和结构，优化无功补偿系数，提高用电效率。同时，还可以采用闭环控制、能量反馈、相控功率调节、谐波控制、稳定电压和电流抑制等措施，提高运行效率，降低能耗。

功率因数自动补偿器是提高电网系统中功率因数的全自动化电子装置，通过检测系统中的负荷的功率因数自动投、切补偿电容器，使电网中的无功消耗降到最小。当系统功率因数下降至低于下限整定值时投入补偿电容器，当功率因数超过上限整定值时切除补偿电容器，从而将功率因数控制在规定的范围内，达到充分利用电能、节约用电的目的。

四、功率因数补偿器的应用场景

（一）工业领域

以南宁五菱桂花车辆有限公司为例，该公司地处广西首府南宁市，近期按南宁市经委要求实行 “停三开四” 用电生产，且生产期间仅能使用 1800KVA 的用电负荷，而公司正常用电负荷为 3800KVA，节电生产变得至关重要。公司主要用电点为压缩空气站，每月用电占公司生产用电的 45% 左右。站内共有 10 台 80 年代的 20 立方空气压缩机，每台压缩机配一台 130kW 三相绕线式感应电动机，电机定子额定电流 248 安培，额定转速 730 转 / 分钟。空压站前期虽每台电机配置一个 45Kvar 就地补偿电容器，但就地补偿电容器有时因过电压炸裂而让电机保护开关跳闸，影响正常生产，且当电容器失效后也不能及时发现更换，无法起到良好的无功功率补偿作用，极大地浪费了电能，增加了企业成本。

为解决这一问题，公司对空压站无功功率补偿进行重新设计，应用静态功率因数补偿器作为控制核心部件，与电力电容器等配套构成功率因数自动补偿系统。该系统通过监控空压站电网功率因数，适时地投切电容器组，使电网功率因数自动稳定在 0.96 以上。通过加大功率因数，减少了无功功率损耗，从而降低了用电负荷，减少了电压损耗。此外，通过补偿柜仪表的显示投入电容器组数及电流大小，可判断电容器是否失效，以便及时更换电容器组，保证了电容器的有效性，解决了电容器失效后不能补偿电机无功功率损耗的问题。

功率因数自动补偿系统由功率因数补偿器、电容驱动电路、低压自愈式电容器组、电压 / 电流测量回路构成一个稳定的闭环控制系统。通过电流测量回路送来的电网功率因数数据给功率因数补偿器，功率因数补偿器对送来数据内部运算并与所要求的功率因数值相比较，得出结果后适时地控制电容器的投切。

（二）商业领域

以河北某购物广场为例，该购物广场位于火车站、客运站附近，拥有强大的人流量、物流量、资金量等优势，是 8 万平大型商业综合体。购物广场内需要对每层空调风机以及照明用电加配无功补偿装置。1 号变压器容量为 1250KVA，主要提供照明用电，功率因数在 0.8 左右，电流谐波畸变率达 15%，导致电流波形畸变，严重偏离正弦波，主要以 3 次谐波为主；2 号变压器容量 1600KVA，主要提供空调冷冻水泵用电，功率因数在 0.75 左右，电流谐波畸变率达 12%，导致电流波形畸变，严重偏离正弦波，主要以 5、7 次谐波为主。

为解决功率因数偏低的问题，建议增加 ANSVC 无功补偿装置，将功率因数补偿至 0.95，减少电费支出。根据变压器的不同选择不同的配置方案，1 号变压器 3 次谐波较大，选用容量为 250kvar 的 14% 电容电抗器；2 号变压器由于 5、7 次谐波较大，选用容量为 400kvar 的 7% 电容电抗器。

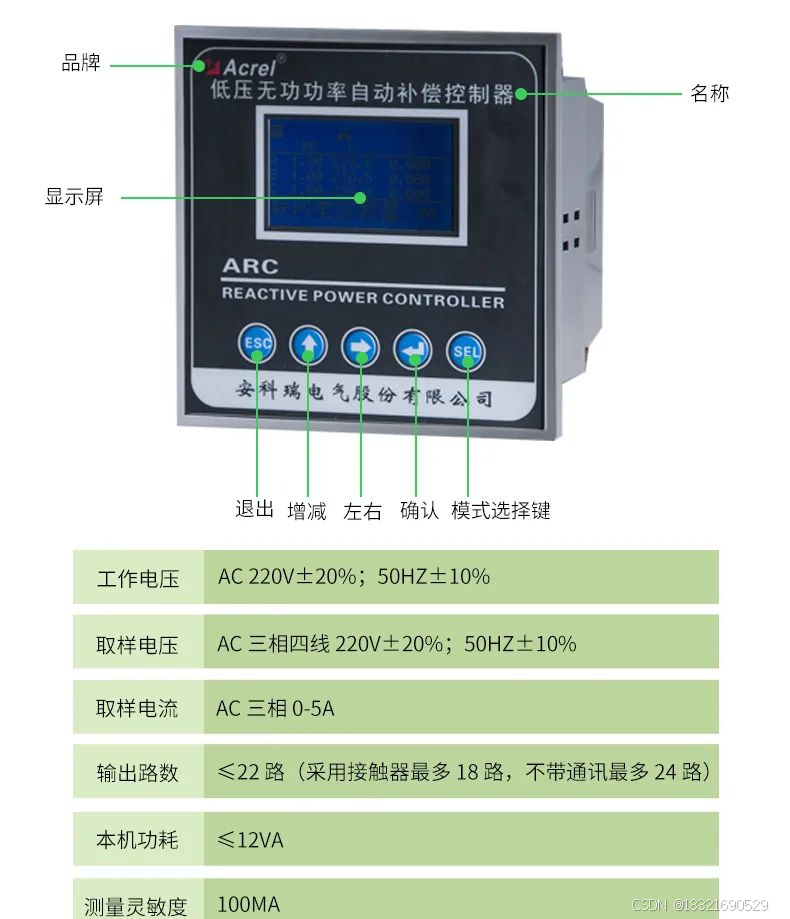

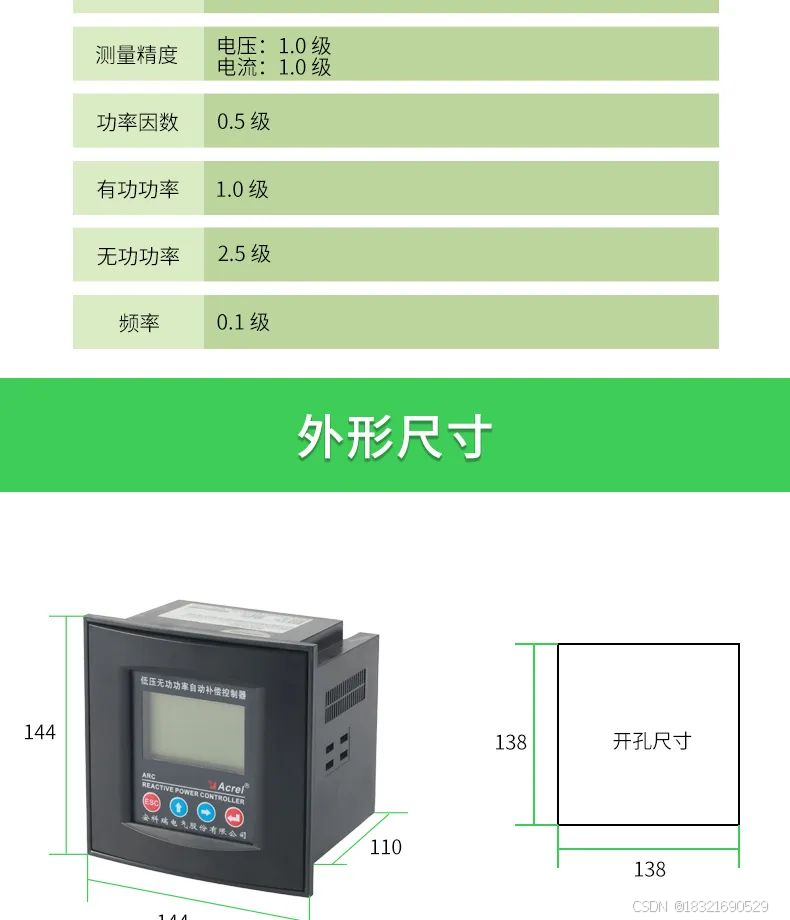

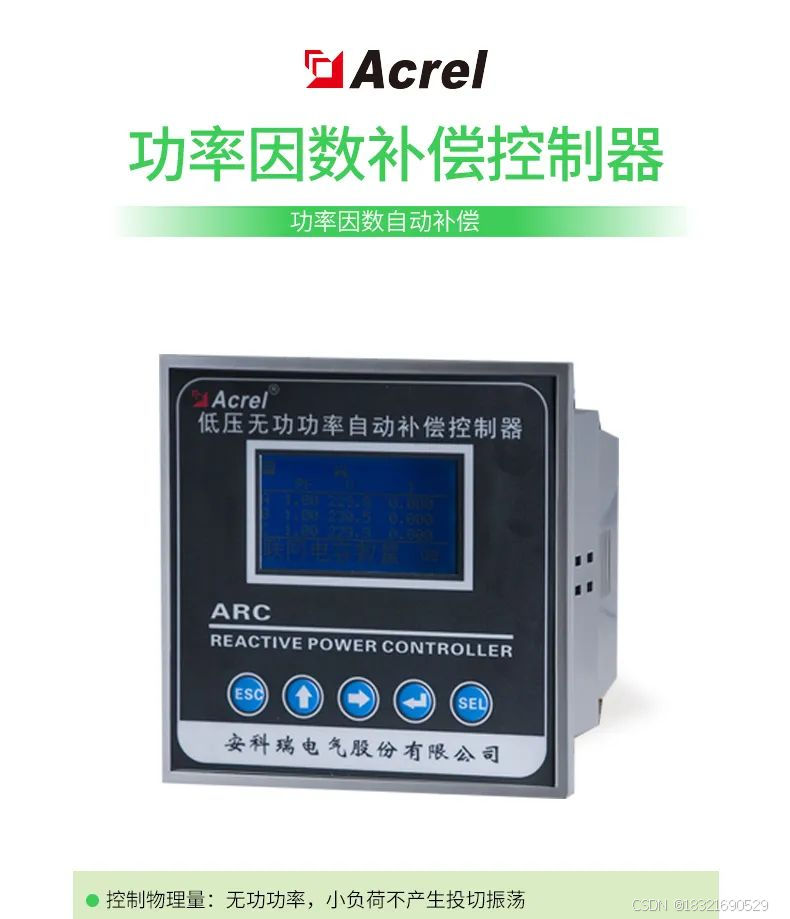

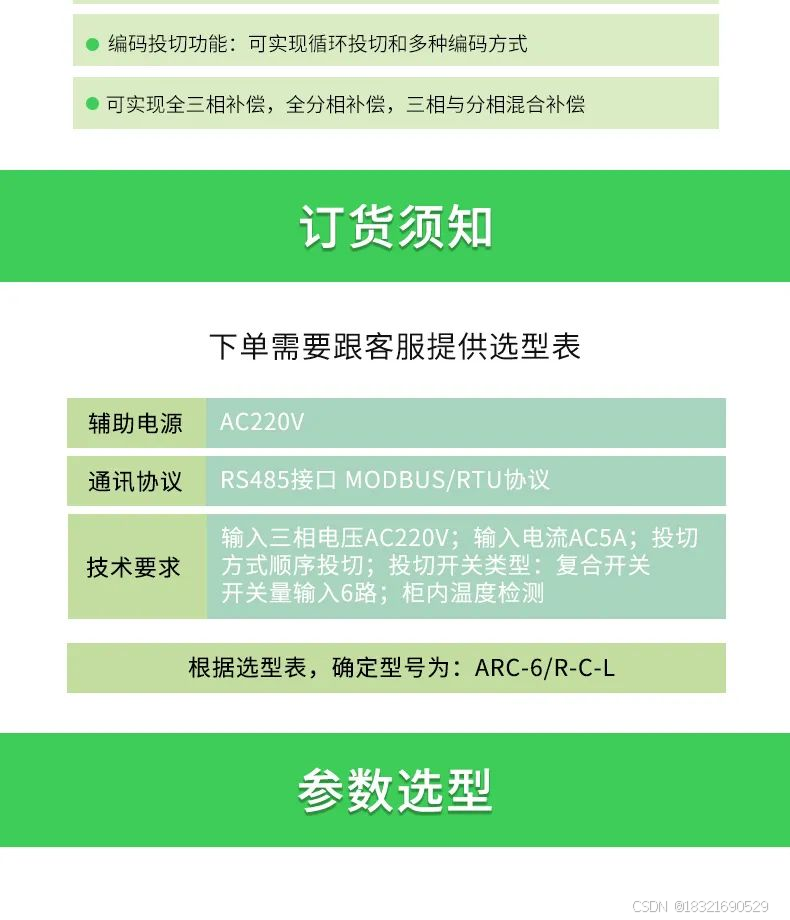

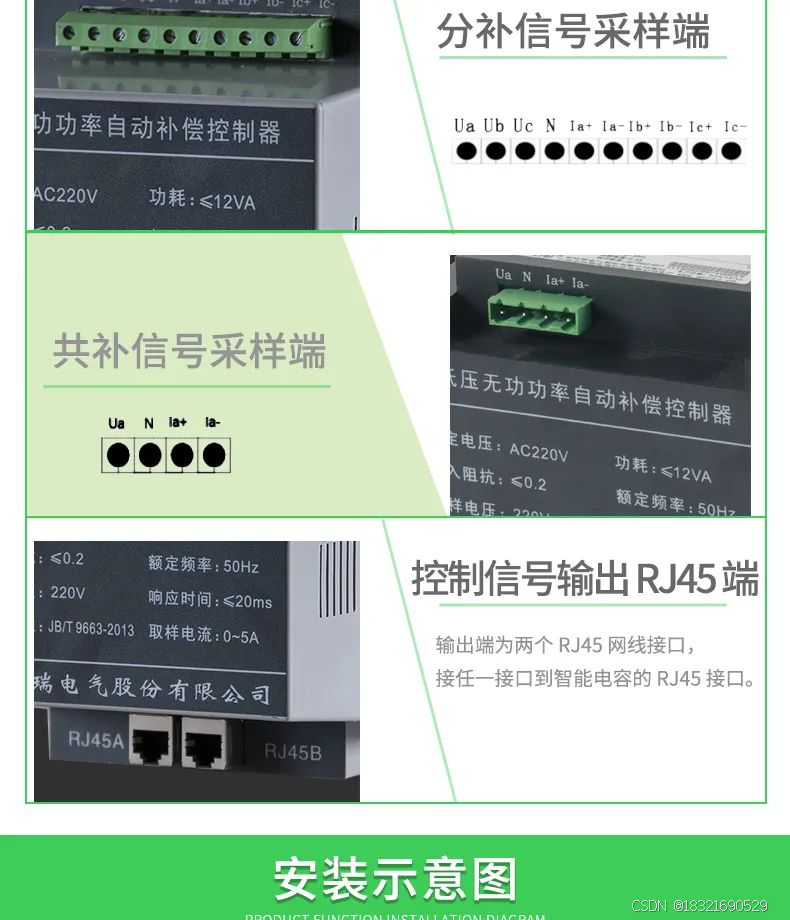

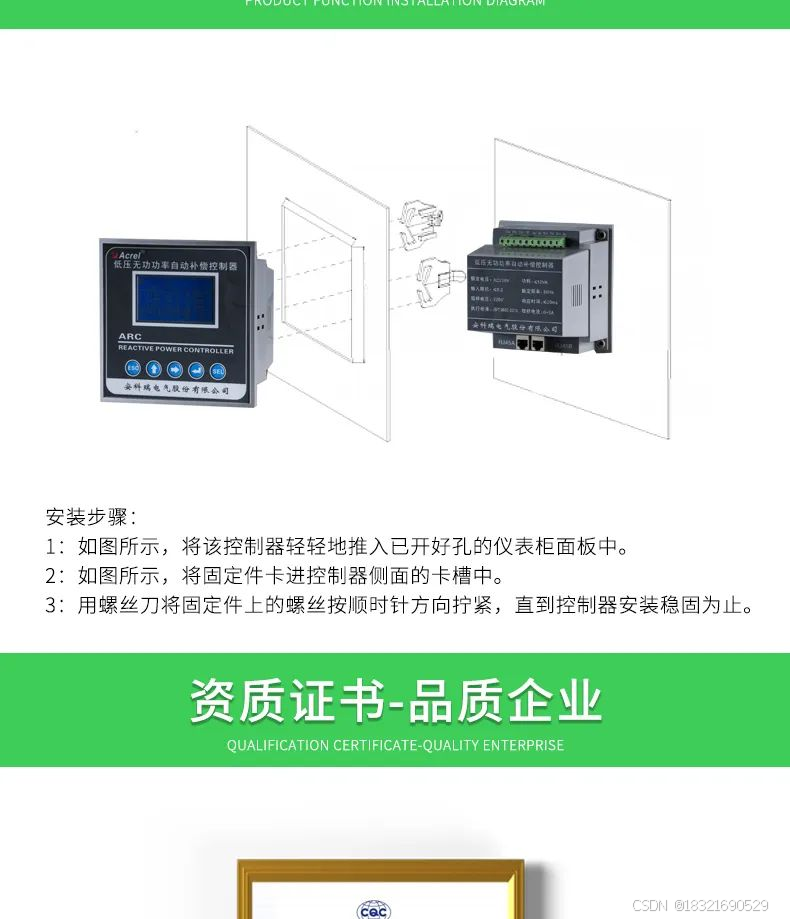

ANSVC 无功补偿装置适用于频率 50Hz、电压 0.4KV 的系统中，通过 CT 采集电流、电压信号，由无功补偿计算，计算出投切电容器的方案，通过投切开关控制各组电力电容器投切。其中，ANBSMJ 自愈式并联电容器一般应用于低压交流电力系统中，对工频低压电力系统设备的功率因数进行校正，就地或者集中补偿无功；ANCK 串联电抗器与 ANBSMJ 系列自愈式低压并联电容器配套使用，主要用于提高 0.4KV 电力系统的功率因数，减轻电容器由谐波引起的过载，防止谐波过大；AFK 投切开关是低压无功补偿装置中用于投切电容器的产品，实现过零投切，响应时间快，可频繁投切；ARC 功率因数补偿采用高性能 MCU 为核心，是以功率因数为取样物理量的补偿器，能可靠地运行在大谐波、非正弦电流、强干扰等任何恶劣电网环境下，具有缺相保护、过温保护、过压欠压保护、电压电流谐波保护等多种功能。

ANSVC 无功补偿装置可合理解决该购物广场功率因数偏低的问题，提高电能质量，降低电网损耗和用电成本，保障电力系统的用电、连续供电和经济运行。与电能质量云平台配合使用，能够更加方便快捷地检测电网系统，减少人力资源的投入。

五、功率因数补偿器的选型方法

（一）明确电网要求

在选择功率因数补偿器时，首先需要明确电网的电压等级。不同的电压等级对补偿器的要求不同，只有准确了解电网电压，才能确保补偿器能够正常运行且安全可靠。

同时，还需要判断电网是否有消谐要求。如果有消谐要求，那么就需要仔细计算电容器的工作电压。这是因为在有消谐要求的情况下，电容器的工作电压会受到影响，若不进行准确计算，可能会导致补偿器无法正常工作，甚至对电网造成损害。

（二）确定补偿容量

确定功率因数补偿器的补偿容量是一个关键步骤。通常可以根据电网的实际负荷和功率因数情况来进行计算。具体而言，需要考虑变压器的容量、当前负载的功率因数以及期望达到的功率因数。

例如，已知有功功率为 P，自然功率因数为 cosφ1，目标功率因数为 cosφ2，那么所需补偿的电容器总容量为 ΔQ＝P (tanφ1－tanφ2)。通过这样的计算，可以较为准确地确定所需的补偿容量，确保补偿器能够有效地提高电网的功率因数。

（三）选择电容器及控制器

根据计算出的补偿容量需求，选择合适的电容器型号和规格至关重要。不同的补偿容量需要不同规格的电容器来满足。

同时，还需要选择与之配套的控制器。控制器的作用是实现自动补偿和精确控制，确保补偿器能够根据电网的实际情况及时、准确地进行补偿操作。

（四）考虑电网谐波含量

如果电网中存在谐波，那么在选择功率因数补偿器时，就需要特别注意选择具有抗谐波能力的电容器和控制器。

电网谐波会对补偿装置产生不良影响，降低其补偿效果甚至损坏设备。因此，当电网谐波分量较大时，应进行现场谐波测试，必要时需采用与电抗器配套设计的电容器和控制器，以避免谐波对补偿装置的影响。

（五）选择保护设备

为了保护补偿装置和电网的安全，需要选择合适的断路器或熔断器作为过流保护设备。

断路器和熔断器能够在电流过大时及时切断电路，防止过电流对补偿装置和电网造成损坏。在选择时，应根据补偿装置的容量和电网的要求，合理确定断路器或熔断器的额定电流等参数。

六、结论

功率因数补偿器在现代能源管理中具有极其重要的地位和显著的优势，其发展前景也十分广阔。

首先，功率因数补偿器的重要性不言而喻。在电力系统中，它能够有效降低电能损耗，通过提供补偿感性负荷所消耗的无功功率，减少无功功率在电网中的流动，从而降低输配电线路中变压器及母线因输送无功功率造成的电能损耗。例如在选矿厂和工业企业的应用中，功率因数补偿器显著降低了电网损耗，提高了能源利用效率。同时，它还能提高能源利用效率，通过提高电网系统中的功率因数，使设备的效益更好，发电设备能更充分地被利用。无论是对于空压机采用高压电提高电能利用率，还是工厂企业安装中低压补偿装置，功率因数补偿器都发挥了关键作用。

其次，功率因数补偿器具有诸多优势。它可以根据不同的应用场景进行选型，明确电网要求、确定补偿容量、选择合适的电容器及控制器、考虑电网谐波含量并选择保护设备，以满足不同用户的需求。而且，随着技术的不断发展，功率因数补偿控制器等设备也在不断升级，具有接线相位判断功能、过电压监测保护功能、超小负荷监测锁定功能等，提高了功率因数补偿器的精度和可靠性。

展望未来，功率因数补偿器在能源管理中的发展前景十分光明。随着智能电网的不断发展和新能源的大规模并网，对功率因数补偿器的需求将进一步扩大。智能控制技术、高效节能技术、集成化与模块化设计将成为功率因数补偿器的发展趋势，使其更加智能化、高效化、紧凑化，易于安装和维护。同时，政策环境的支持也将推动功率因数补偿器行业的发展，能源政策和环保政策将促使行业向绿色、低碳方向发展，技术标准与规范的制定将提高产品的质量和可靠性。

功率因数补偿器在现代能源管理中具有不可替代的重要性和显著的优势，其未来的发展前景令人期待。它将继续为提高能源利用效率、降低电能损耗、保障电力系统的稳定运行发挥重要作用。
