一、光伏汇流采集装置概述

伏汇流采集装置在光伏发电系统中起着至关重要的作用。它就像是一座桥梁，连接着光伏组件与逆变器，确保整个系统高效、稳定地运行。

汇流采集装置的主要功能丰富多样。首先，它能够对多个光伏组件电流进行汇流。在光伏发电过程中，众多光伏组件产生的直流电需要集中起来，以便后续的处理和转换。汇流采集装置通过巧妙的电路设计，将这些分散的电流汇聚到一起，形成一股强大的直流电。

其次，该装置提供了多重保护机制。在光伏发电系统中，安全始终是首要考虑的因素。汇流采集装置配备了诸如过载保护、短路保护等多种保护装置，有效防止设备损坏和人身安全事故的发生。当系统出现过载或短路等异常情况时，保护装置会迅速响应，切断电路，保护整个系统的安全。

此外，汇流采集装置还能实时监测光伏组件的工作状态。通过配备的传感器和控制器，它可以实时监测光伏组件的电压、电流、功率等参数，及时发现潜在的问题和故障。这不仅有助于提高系统的可靠性和稳定性，还为运维人员提供了便利，使他们能够及时采取措施进行维修和保养。

光伏汇流采集装置通常由多个部分组成。其中，光伏组件是整个系统的能量来源，由多块光伏电池板组成，能够将太阳光能转化为直流电能。汇流箱则用于连接和保护光伏组件的连接线，并将其汇流到一个集中的直流母线上。逆变器的作用是将直流电转换为交流电，使其能够供电网使用或存储到电池组中。直流电路保护装置包括直流断路器、熔断器等，用于保护光伏组件和其他设备免受过载和短路等故障的影响。控制器则用于监测和控制汇流采集装置的工作状态，实现对光伏发电系统的优化运行。

光伏汇流采集装置具有诸多显著的功能特点。其一，高效率。它能够充分利用太阳能，将光伏组件产生的直流电能高效地进行采集和汇流，提高发电效率。通过优化电路设计和采用先进的技术，最大限度地减少能量损失，确保每一份太阳能都能得到充分利用。其二，安全可靠。多种保护装置的配备，为设备和人员提供了全方位的安全保障。无论是过载保护还是短路保护，都能在关键时刻发挥作用，防止意外事故的发生。其三，灵活性高。可以根据实际需求进行并联或串联连接，适应不同规模的光伏发电系统。无论是小型的屋顶光伏发电系统，还是大型的地面光伏电站，都能找到合适的汇流采集装置进行搭配。其四，监测与控制方便。通过配备的控制器，可以实现对汇流采集装置的实时监测和精确控制。运维人员可以随时了解系统的运行状态，调整参数，确保系统始终处于最佳运行状态。其五，运维便捷。结构紧凑、安装简便的特点，使得运维人员在进行检修和维护工作时更加轻松高效。无论是日常的巡检还是故障排除，都能快速完成，减少系统停机时间，提高发电效益。

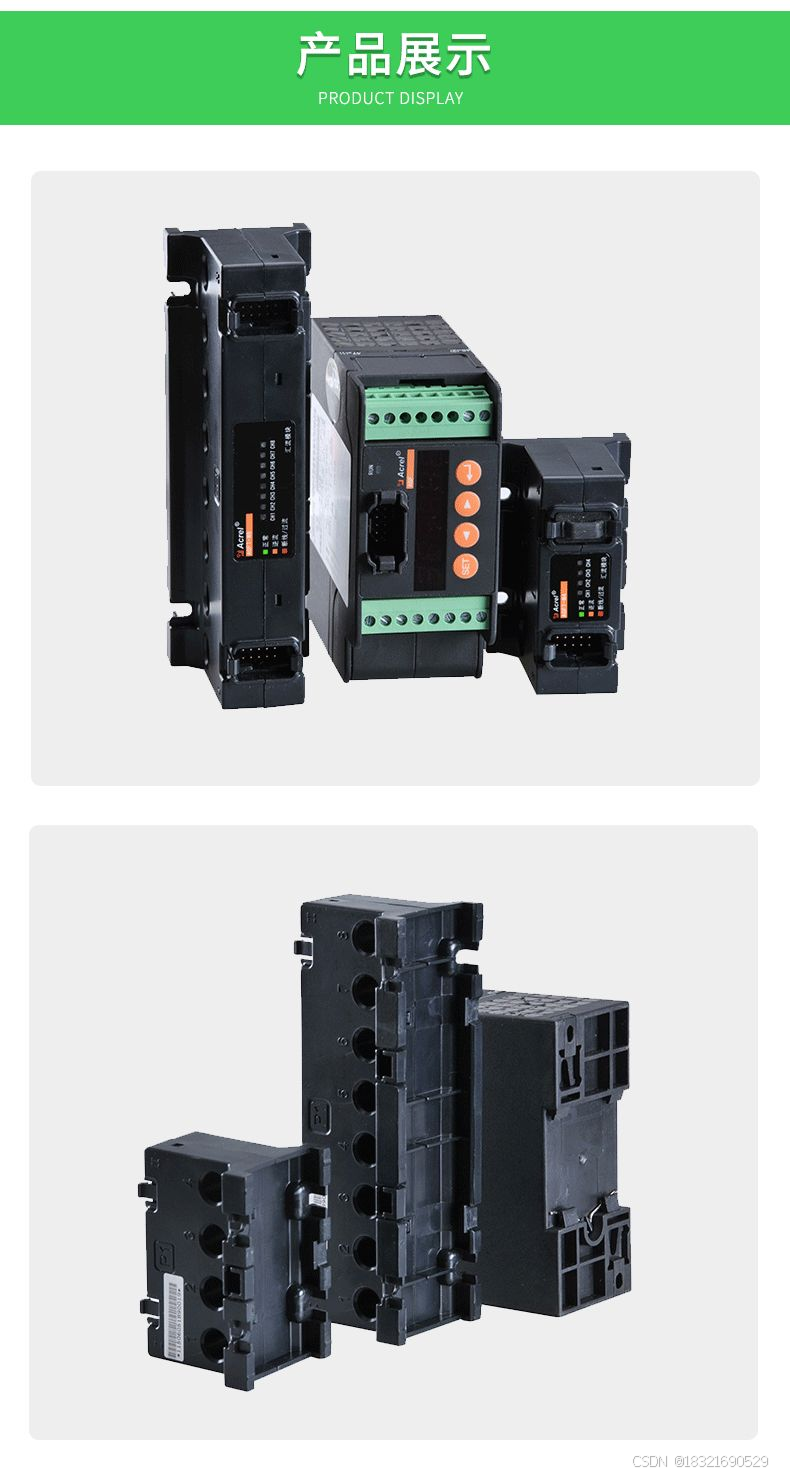

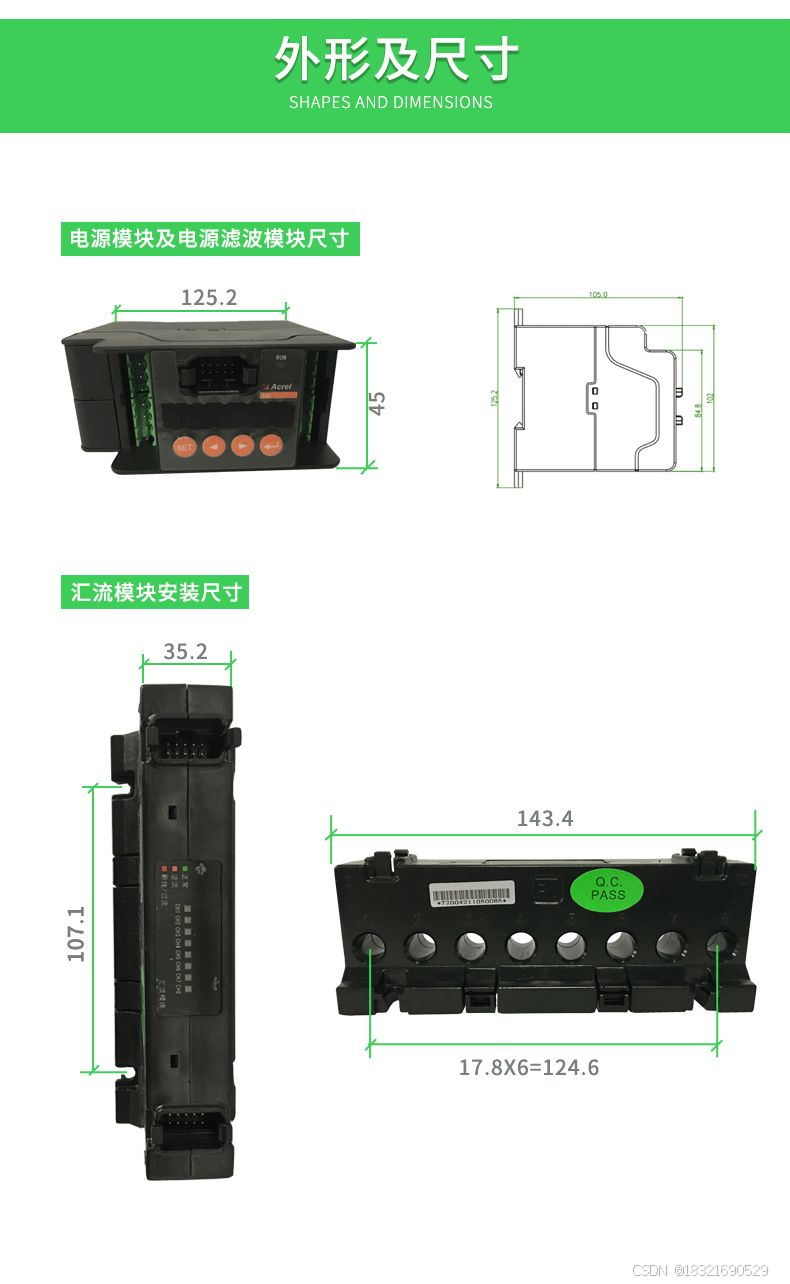

安科瑞 AGF-M4T 光伏发电汇流采集装置在直流断路器状态采集方面表现出色。该装置专门应用于智能光伏汇流箱，能够监测光电池阵列中电池板运行状态，进行组串电流测量，同时还能采集汇流箱中防雷器状态和直流断路器状态。它带有 RS485 接口，可以把测量和采集到的数据和设备状态上传，方便远程监控和管理。在数据线的连接方式上，该产品的模块间连接采用外部数据线进行连接。连接各模块时需要注意顺序，确保连接正确，以保证产品正常工作。汇流模块的地址分配由电源模块（主模块）进行自动分配，连接电源模块的第一个汇流模块会自动分配为 1～8 路，而接于此模块端口 Ⅱ 位置的下一汇流模块自动分配为 9～16 路，最后一个汇流模块自动分配为 17～24 路。分布式光伏汇流采集装置，也称为光伏汇流箱，是光伏发电系统中的重要组成部分。它主要用于收集多个光伏模块的输出电流，并将这些电流合并成一路单一的输出电流，以便于后续的处理和传输。

分布式光伏汇流采集装置具有明确的定义和功能。从定义上看，它是一种将多个光伏模块的输出电流集中并进行处理的设备，能够将分散的直流电流汇聚成一股，便于管理和利用。其功能主要包括电流汇流、电流调节、监测与保护等方面。在电流汇流方面，将多个光伏模块产生的直流电流集中起来，形成较大的电流输出，提高系统的电流收集效率。在电流调节方面，根据需要调节电流的大小，确保系统稳定运行。同时，部分光伏汇流采集装置还具备监测功能，能够实时监测光伏模块的工作状态、电流大小等参数，并在异常情况下提供保护。

该装置具有高效性、灵活性、安全性和智能化等特点与优势。高效性体现在能够显著提高光伏发电系统的电流收集效率，减少能量损失。灵活性则支持多个光伏模块的接入，可以根据实际需要灵活配置。安全性方面，内置保护机制，能够在异常情况下及时切断电源，保护设备和人员安全。智能化的特点使得部分光伏汇流采集装置具备实时监测和记录光伏模块工作状态的功能，为系统的运维和管理提供便利。

分布式光伏汇流采集装置广泛应用于各种光伏发电系统中，如屋顶光伏、地面光伏电站等。随着光伏发电技术的不断发展和应用领域的不断扩大，其市场需求也将持续增长。未来，随着智能化、数字化技术的进一步应用，光伏汇流采集装置将更加智能化、高效化，为光伏发电系统的稳定运行和高效利用提供更加有力的支持。在选购和安装分布式光伏汇流采集装置时，应根据实际需求选择合适的型号和规格，注意选择质量可靠、性能稳定的产品，并严格按照产品说明书和相关规范进行操作，确保设备的安全可靠运行。

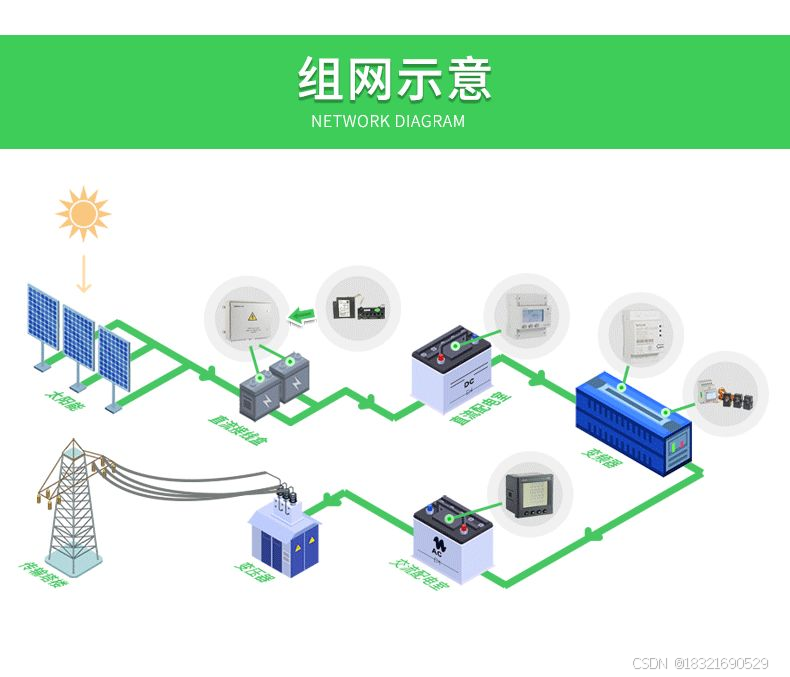

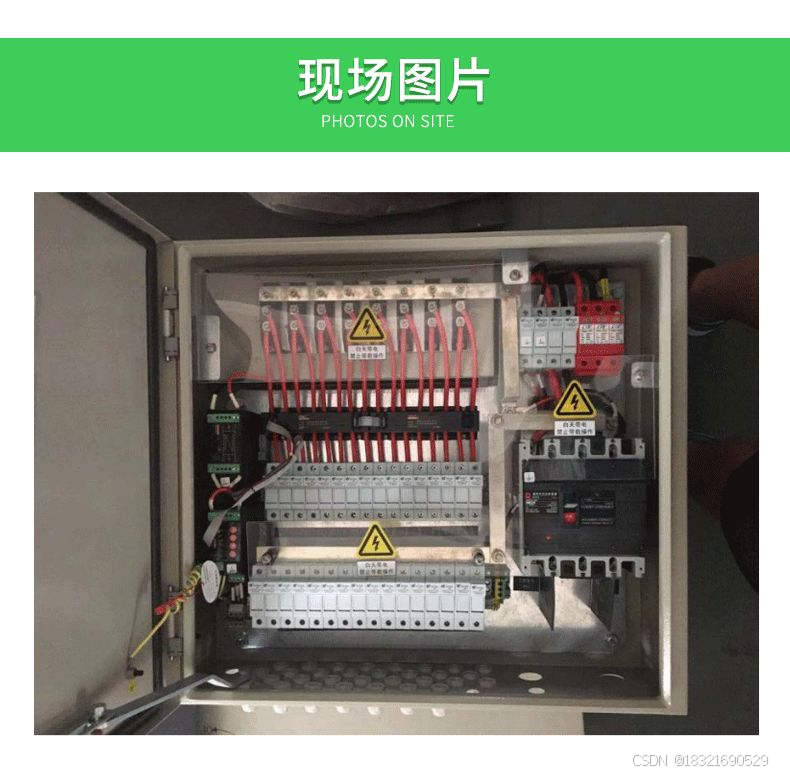

光伏电站汇流箱在光伏发电系统中扮演着守护能源转换的关键角色。它将多个光伏组件产生的直流电进行汇流和分配，为后续连接逆变器或其他设备提供便利。汇流箱的工作原理主要涉及电路的连接和保护。当光伏组件产生直流电时，通过电缆连接到汇流箱的输入端口。汇流箱内部的电路会将这些直流电进行汇流和分配，然后将汇总后的直流电输出到逆变器或其他设备。在汇流过程中，汇流箱会监测每个光伏串列的电流、电压和功率等参数，并通过保护装置实现短路保护、防反接保护、过流保护等功能。

汇流箱的主要功能包括汇流、监控、防雷保护、短路保护、防反接保护、过流保护和通讯等。汇流功能可以将多个光伏组件产生的直流电进行串联，形成一个较大的电压输出，提高系统的效率。监控功能能够实时监测每个光伏串列的电流、电压和功率等参数，及时发现光伏组件的故障或异常情况。防雷保护功能通过安装防雷保护装置，如避雷器或浪涌保护器等，有效防止雷击对光伏发电系统的损害。短路保护功能在光伏串列中发生短路故障时，汇流箱会自动切断与故障串列的连接，避免故障扩大。防反接保护功能可以避免因光伏组件的正负极接反而导致的设备损坏和安全事故。过流保护功能在光伏串列中的电流超过设定值时，汇流箱会自动切断电流，保护光伏组件和相关设备不受损坏。一些先进的汇流箱还具有通讯功能，可以与监控系统或数据采集系统进行连接，实现远程监测和控制。

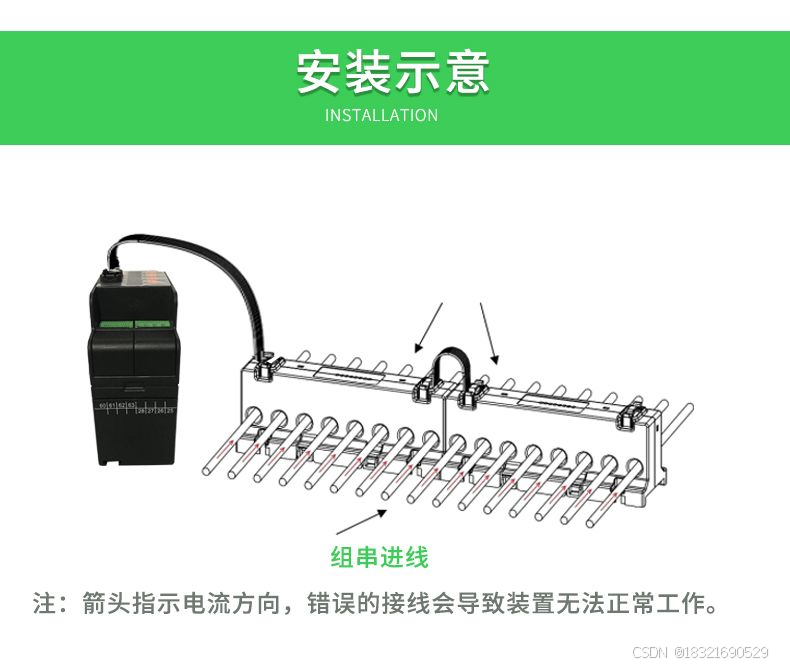

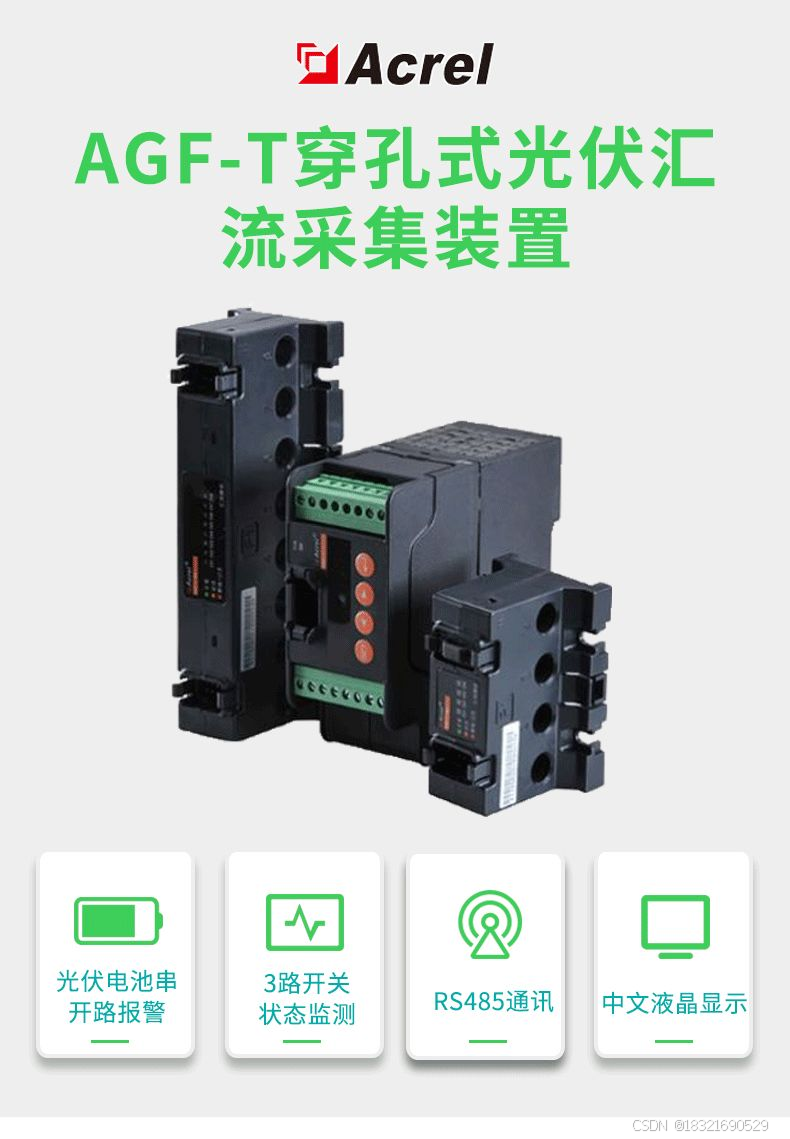

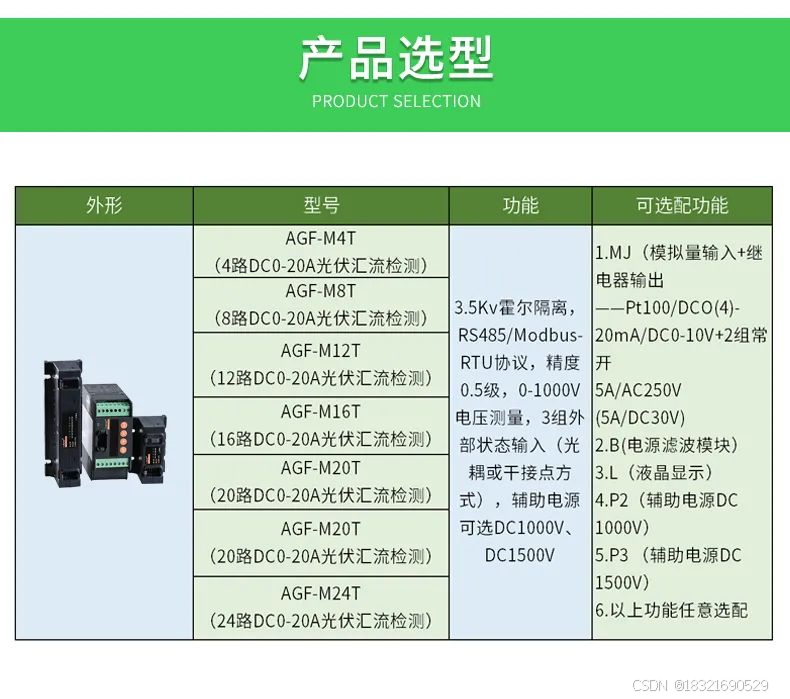

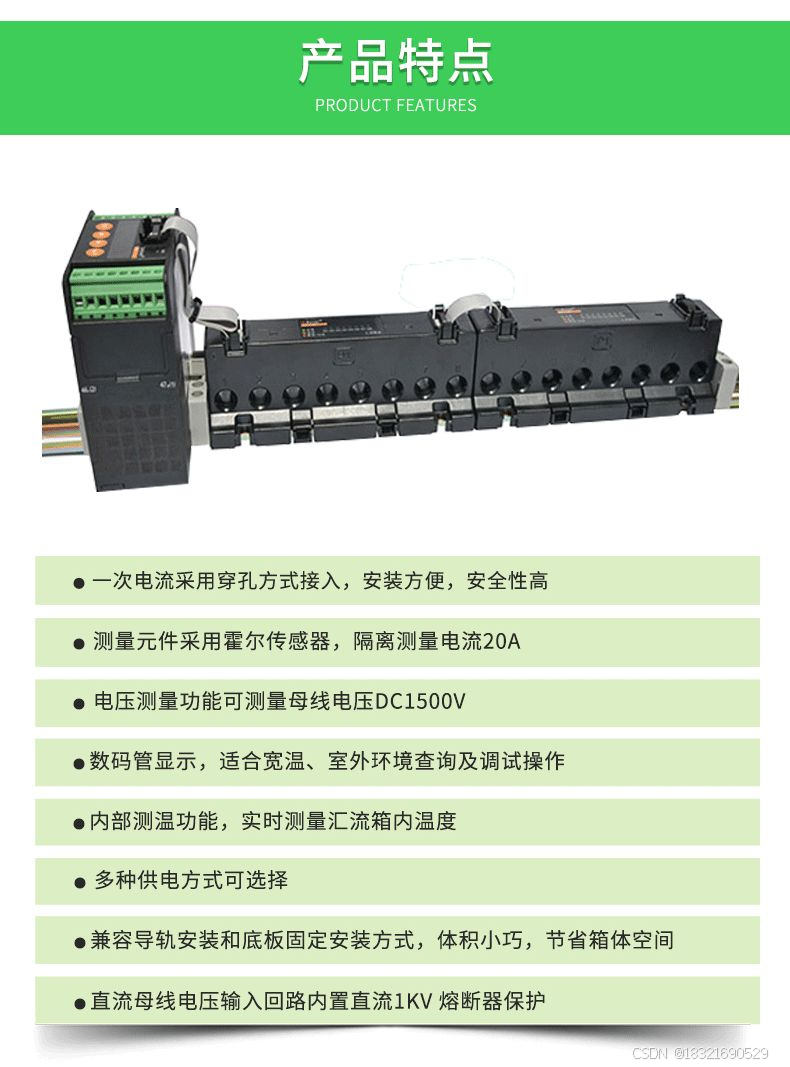

光伏发电用智能光伏汇流采集装置是穿孔式，应用于智能光伏汇流箱，用于监测光电池阵列中电池板运行状态，组串电流测量，汇流箱中防雷器状态采集、直流断路器状态采集，装置带有 RS485 接口可以把测量和采集到的数据和设备状态上传。它的应用范围主要是光伏发电系统，具有光伏电池串开路报警、带开关量状态监测、RS485 接口通讯、可配中文液晶显示模块等功能。其特点包括一次电流采用穿孔方式接入，安装方便，安全性高；测量元件采用霍尔传感器，隔离测量最大电流 20A；电压测量功能可测量母线电压最高 DC 1500V；具有数码管显示，适合宽温、室外环境查询及调试操作；具有内部测温功能，实时测量汇流箱内温度；标配 RS485 通讯接口；多种供电方式可选择；兼容导轨安装和底板固定安装方式，体积小巧，节省箱体空间；直流母线电压输入回路内置直流 1kV 熔断器保护。按照输入路数可分为 4 路、8 路、12 路、16 路、20 路、24 路等不同类型，按照显示有无可分为无显示、液晶显示两种类型。

二、市场规模及增长趋势

（一）市场规模持续扩大

全球光伏装机容量增长带动需求：全球光伏装机容量的持续增长，使得光伏阵列汇流箱市场需求激增。以阳光电源为例，其全球光伏交流侧装机增长显著，直接反映了光伏市场的强劲需求。随着各国政府对可再生能源政策的支持力度不断加大以及公众环保意识的提升，全球光伏装机容量将继续保持高速增长态势，从而带动汇流箱市场进一步扩大。

政策与环保意识推动市场：各国政府对可再生能源的支持政策和公众环保意识的提高，将成为推动全球光伏装机容量持续增长的重要因素。政府通过出台补贴政策、制定可再生能源发展目标等方式，鼓励企业和个人投资光伏发电项目。同时，公众对环境保护的关注度不断提高，也促使更多人选择使用清洁能源，进一步推动了光伏市场的发展。这些因素共同作用，将为光伏汇流箱市场带来广阔的发展空间。

（二）增长趋势多重驱动

技术创新与成本下降吸引投资：光伏技术的创新和成本下降，使光伏发电更加经济高效。新技术的应用提高了光伏电池的转换效率，降低了生产成本，使得光伏发电在能源市场中的竞争力不断增强。这吸引了更多投资者进入市场，推动了汇流箱等配套设备的需求增长。

政策支持与市场需求双重推动：政策支持和市场需求的双重推动，为光伏汇流箱市场提供了稳定的发展动力。政府的政策支持为光伏产业的发展创造了良好的政策环境，鼓励企业加大研发投入，提高产品质量和性能。同时，市场对光伏发电的需求不断增长，也促使企业不断扩大生产规模，提高市场占有率。

智能电网与分布式能源拓展应用场景：智能电网和分布式能源的发展，为汇流箱提供了新的应用场景。智能电网的建设需要大量的智能化设备，光伏汇流箱作为光伏发电系统的重要组成部分，也需要不断提高智能化水平，以满足智能电网的需求。分布式能源的发展使得光伏发电系统更加灵活多样，汇流箱也需要适应不同的应用场景，提供更加个性化的解决方案。这些新的应用场景将成为汇流箱市场增长的新动力。

三、产品特点与功能

（一）产品特点

使用霍尔传感器作为测量元件，实现隔离测量：

霍尔传感器在光伏汇流采集装置中起着关键作用。它通过霍尔效应原理，能够在电隔离的条件下准确测量电流，有效避免了测量电路对被测电路直流工作点的影响。

这种隔离测量方式不仅提高了测量的准确性，还增强了系统的安全性和稳定性，为光伏发电系统的可靠运行提供了有力保障。

支持正极或负极汇流的测量方式：

光伏汇流采集装置能够灵活适应不同的汇流方式，无论是正极汇流还是负极汇流，都能准确测量电流。

这种灵活性使得装置可以满足不同光伏发电系统的需求，提高了其在各种应用场景中的适用性。

配备光伏专用熔断器，耐压可达 DC1kV，熔断电流可调：

光伏专用熔断器为光伏发电系统提供了重要的保护。它能够承受高达 DC1kV 的电压，确保在高电压环境下也能正常工作。

熔断电流可调的特性使得用户可以根据实际需求设置熔断器的保护参数，提高了系统的安全性和可靠性。

设计有外部传感器输入接口：

外部传感器输入接口的设计为光伏汇流采集装置提供了更多的功能扩展可能性。用户可以通过该接口连接各种外部传感器，如温度传感器、辐照传感器、风速传感器等，实现对光伏发电系统环境参数的实时监测。

这样可以更好地了解光伏发电系统的运行状态，为系统的优化和维护提供更多的数据支持。

标准配置单路 RS485 接口：

RS485 接口是光伏汇流采集装置与外部设备进行通信的重要通道。通过单路 RS485 接口，装置可以与监控系统、数据采集系统等进行连接，实现远程监测和控制。

兼容 Modbus RTU 通讯协议，使得通信更加稳定可靠，通讯地址、波特率、数据方式均可自定义，满足了不同用户的个性化需求。

提供多种供电方式的选择：

光伏汇流采集装置提供了多种供电方式，如 AC85V～265V、DC300～880V、DC24V 等，用户可以根据实际情况选择合适的供电方式。

这种多样化的供电方式提高了装置的适应性，使得它可以在不同的电源环境下正常工作。

（二）产品功能

1.检测光伏电池串的开路情况并发出警报：

光伏汇流采集装置能够实时监测光伏电池串的工作状态，当检测到电池串开路时，会立即发出警报。

这一功能可以及时提醒运维人员进行检修，避免因电池串开路而影响整个光伏发电系统的正常运行。

2.带有开关量输入，采集直流断路器、防雷器等设备的输出空接点状态：

开关量输入功能使得装置可以采集直流断路器、防雷器等设备的输出空接点状态，实时了解这些设备的工作情况。

通过对这些设备状态的监测，可以及时发现潜在的故障隐患，提高光伏发电系统的安全性和可靠性。

3.内置继电器输出，可设置为点动方式，控制直流断路器的自动分合闸操作：

内置继电器输出功能为光伏发电系统的控制提供了便利。用户可以将继电器设置为点动方式，实现对直流断路器的自动分合闸操作。

这一功能可以在系统出现故障时快速切断电路，保护设备和人员安全，同时也可以在系统恢复正常后自动合闸，提高系统的自动化程度。

4.提供温度、辐照、风速等多种类型的传感器输入接口：

如前所述，装置提供了多种类型的传感器输入接口，可以连接温度、辐照、风速等传感器，实现对光伏发电系统环境参数的实时监测。

这些参数的监测可以帮助运维人员更好地了解系统的运行环境，为系统的优化和维护提供依据。

5.可提供 DC24 电源给外部传感器使用：

光伏汇流采集装置还可以提供 DC24 电源给外部传感器使用，方便了外部传感器的安装和运行。

这一功能减少了外部传感器对独立电源的需求，降低了系统的成本和复杂性。

6.数码管显示屏循环显示每个通道的输入电流，并具有自动关闭的节能显示模式：

数码管显示屏可以循环显示每个通道的输入电流，方便运维人员直观地了解光伏发电系统的工作状态。

同时，具有自动关闭的节能显示模式，在不使用时可以自动关闭显示屏，降低装置的能耗，符合节能环保的要求。

7.支持双路冗余 RS485 接口，兼容 Modbus RTU 通讯协议，通讯地址、波特率、数据方式均可自定义：

双路冗余 RS485 接口提高了通信的可靠性和稳定性。即使一路接口出现故障，另一路接口也可以继续工作，确保数据的传输不受影响。

兼容 Modbus RTU 通讯协议，使得装置可以与各种支持该协议的设备进行通信。通讯地址、波特率、数据方式均可自定义，满足了不同用户的个性化需求。

五、工作原理及选型

1.PV 模块输出

太阳能光伏组件通过光电效应将太阳辐射转化为直流电能，并输出给汇流采集装置。光伏汇流采集装置是光伏发电系统中的关键设备之一，其工作的第一步就是接收来自光伏组件产生的直流电能。光伏组件由多块光伏电池板组成，能够高效地将太阳光能转化为直流电能。这些光伏电池板在阳光的照射下，内部的半导体材料发生光电效应，使得电子和空穴分离，从而产生直流电。产生的直流电通过连接线路输出给汇流采集装置，为后续的汇流和处理过程提供能量来源。

2.汇流采集

汇流采集通过并联或串联的方式将多个光伏组件的直流电汇总到一个集中的直流母线上。汇流采集装置可以根据实际需求进行并联或串联连接，适应不同规模的光伏发电系统。当采用并联方式时，各个光伏组件的正极与正极相连、负极与负极相连，使得电流在并联电路中分流，而电压保持不变。这样可以增加系统的输出电流，提高发电功率。当采用串联方式时，各个光伏组件的正极与负极依次相连，使得电压在串联电路中叠加，而电流保持不变。这样可以提高系统的输出电压，满足不同负载的需求。通过这种方式，将多个光伏组件产生的直流电汇总到一个集中的直流母线上，形成较大的电流或电压输出，为后续的处理和转换提供便利。

3.直流输出

最后，通过电力变换器将直流电转换为交流电，供电网使用或存储到电池组中。直流电通过电力变换器进行转换，常见的转换方式有使用逆变器。逆变器将直流电转换为交流电的同时还可以对输出波形进行调整，使其符合电网的要求或电池组的充电需求。如果是供电网使用，转换后的交流电经过升压变压器升压到与电网相匹配的电压等级，并通过开关设备连接到电网。在并网运行过程中，光伏汇集系统通过控制逆变器的输出功率和开关设备的通断状态，实现与电网的协调运行和优化控制。如果是存储到电池组中，转换后的交流电经过整流器再次转换为直流电，对电池组进行充电。电池组可以在光伏发电不足或夜间等情况下，为负载提供电力，提高系统的可靠性和稳定性。
