简单介绍TCP/IP协议

1，网络杂项

        a，PCS、PMA、PMD的区别。这三者都属于OSI模型物理层。物理编码子层PCS（physical coding sublayer）用于数据编码，如8/10 bit；物理媒介适配子层PMA（physical media attachment）用于串并转换；物理媒介相关子层PMD（physical media dependent）用于实际线束连接，光电信号转换等。这三者都集中在PHY芯片里。

        b，UTP和STP。前者为非屏蔽双绞线unsheilded twisted pair，后者为带屏蔽双绞线sheilded twisted pair。

        c，以太网协议定义的时候，是按大端字节序定义的，即整个协议的地址变化为：从左到右，地址增加；从上到下，地址增加，即一个字段的高字节放在了低地址。具体发送每一字节时，会先从字节的低位开始发送（类似于小端），但是phy芯片会帮我们做位流的转换，因此我们只需关注字节序即可。这里有一个特例，那就是前导码preamble和帧起始界定符sfd，它们定义的是定义网线上的位流顺序，那么判断时需要反过来。比如以太网前导码preamble，定义为7byte，都为0b10101010，这是网线上的位流顺序，那么实际经过phy芯片后会转换为0b01010101；又比如以太网帧起始界定符sfd，定义为1byte，为0b10101011，但实际转换后为0b11010101。具体应用到MII接口或者RGMII接口时，由于是4bit数据，一个8bit数据会先发低4bit，再发高4bit，因此我们会先收到0101，然后收到1101。

        d，以太网包最小长度为64byte，14byte头+46byte数据+4byte校验，数据段不足46的会以0填充。最常见的就是arp包，arp有效数据段只有28byte，因此需要填充16byte。注意用wireshark抓包时，会丢掉校验码；且本地发送的包，也不会显示填充字段。以太网包最大长度为1518byte，14byte头+1500byte数据+4byte校验，大于此长度的数据包需要分包处理。

        e，项目中常用的IP地址为C类地址，即3byte网络ID+1byte主机ID。D类地址用于组播，范围为224.0.0.0到239.255.255.255，组播地址只能作为目标ip地址。实际中，224.0.0.0~224.0.0.255为局部链接多播地址，用于路由协议和其他预留功能地址，路由器不转发此IP范围的包；239.0.0.0/8为私有组播。ip组播地址到mac组播地址的转换为mac={24‘h01005E，1'b0，ip[22:0]}，可以看出，ip组播号映射到mac组播是多对一的关系。在multicast中，发送者为组播源，接收者为组播组。

2，TCP/IP概述

TCP/IP协议将网络进行设计进行分层，总共包括链路层、网络层、传输层和应用层，其中链路层对应7层模型的物理层和数据链路层，应用层对应7层模型的会话、展示和应用层。

物理层主要定义码元的编码方式，即在物理介质上传输时什么表示0什么表示1；另外物理层应当定义连接介质（电缆、连接器等）的物理、机械等特性。

链路层主要定义mac地址，每个网卡的mac地址唯一，由6个字节构成。链路层中的数据流是以以太网包的形式存在的，其结构为14byte首部+（46~1500byte）数据+4byte尾部，首部包含目标mac地址、源mac地址和类型（这里的类型定义ethernet帧类型，如ip包（tcp、udp、icmp）、arp包、snmp包等），尾部为校验。与该层最为密切的就是交换机了，交换机有张mac表，通过这张表实现以太网数据包转发。mac表就是交换机中用于映射mac地址与自己输出端口的表。当接收的数据包中的目标mac地址不存在时，交换机就会向除接收该数据包端口以外的端口转发该数据包，当目标主机接收到该包，会应答，并将自己的mac地址放在其中，交换机此时记录该mac地址与接收端口，存入mac表，以后两个主机的数据就可以通过该交换机直接交互。可见，交换机具有学习源地址的能力，交换机工作在链路层，不会改变mac地址。

网络层主要定义IP地址。IP地址由网络地址和主机地址构成，分为a、b、c、d类。对于ipv4、c类IP来说，前24bit为网络地址，后8bit为主机地址，通过与掩码相与获得。主机a向主机b发送数据，一般从用户层获取的都是主机b的ip（如ping 192.168.2.21），而不知道主机b的mac地址，此时需要发起arp请求。主机a向主机b传输数据，主机a先判断自己与b是否再同一个网段，如果是，则发送arp数据包（注意，arp请求时，mac头中的目标地址为全f，arp协议中的mac目标地址为全0（表示未知，需要目标ip的设备填充），因此arp请求为广播；arp应答时，mac头中的目标地址为请求设备的mac地址，arp协议中的mac目标地址为请求设备的mac地址，因此arp应答为单播），arp数据包经过交换机转发给b，b判断目标ip地址与自己ip地址一致，则应答，同时将源ip与源mac地址存入自己的arp表。主机a接收到应答后，将源mac地址和ip存入自己的arp表，此后，两者便可传输数据。如果主机a、b不在同一个网段，则需要路由器参与，因为arp包只能在同网段传输。此时主机a先请求网关ip网络段对应的mac地址或者主机b的mac地址（proxy arp，代理arp），但这时返回的都是网关ip的mac地址；此后主机a就将主机b的ip与网关应答的mac地址存储在arp表里。后续主机a向主机b发数据，都先发给路由器，然后路由器根据路由表进行转发，直到最终在主机b所在的网段。路由表由路由器维护，表示ip网络段与端口的映射。路由器工作在网络层，不会改变ip地址。

传输层用于定义端口地址。分为UDP和TCP两种，TCP就是带应答机制的UDP，TCP模式下，没发送一个包，都需要应答（握手），如果没有应答，则需要重发，这是一种可靠的传输机制。而UDP则无需应答，优点是速度快。端口号是用户程序的访问接口，值为0~65535。

应用层就是面向用户的接口。经过前面几层，数据已经可以在任意网络中的两个应用之间传输，那么应用层就是用于定义这传输的数据到底是什么。

3，常用协议介绍

2.1 ICMP协议

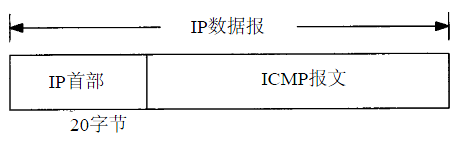

        ICMP全称为internet control message protocol，网络控制报文协议，主要用于网络设备间传递错误、控制、查询信息等。ICMP是IP数据包的一个子协议，其固定格式为，前面IP首部固定，后面icmp报文根据类型不同而不同。

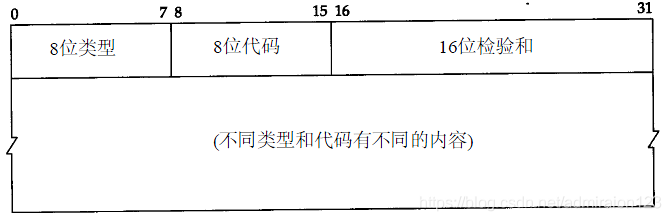

        ICMP报文格式如下，1byte类型字段和1byte代码字段共同决定报文类型。

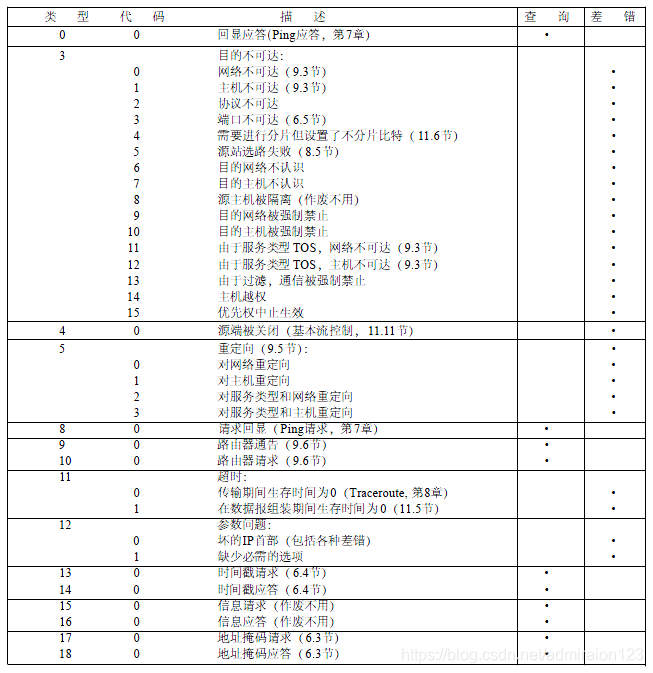

        icmp报文类型如下表所示。查询和差错列表示该报文属于查询还是差错。

2.2 IGMP协议

        IGMP（internet group management protocol）协议是互联网组管理协议，该协议用于组播管理。在igmpv1中，有两种报文类型，一种是组播路由器周期性发出的查询报文，一种是主机发出的报告报文。查询报文的目标ip地址为224.0.0.1，表示查询同一网段内所有主机；同一网段内各主机收到此报文后，发送报告报文，并添加自己需要加入的组播地址；组播路由器收到报告报文后，更新组播转发项，如（网段1，组播地址1），（网段2，组播地址2）。。。。。。。，此后接收到相应组播地址的报文，将转发给对应网段。
