静态路由配置1

router1的配置：

Router>

Router>en

Router#conft

Router(config)#hostname router1

router1(config)#interface e0

router1(config-if)#ip address 192.168.1.2 255.255.255.0

router1(config-if)#no shut

router1(config-if)#interface s0

router1(config-if)#ip address 192.168.2.1 255.255.255.0

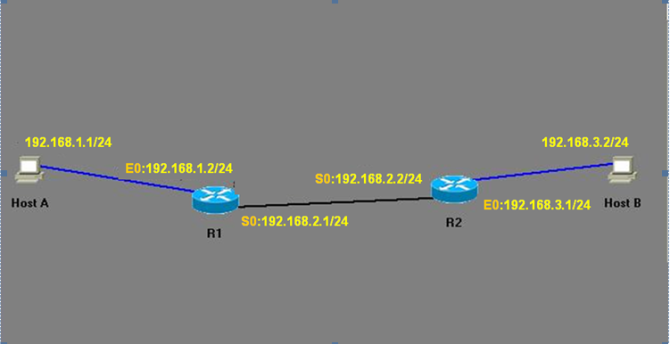

router1(config-if)#clock rate 6400 //假设在设计拓扑图是定义Router1的Serial0端口为DCE端。

router1(config-if)#no shut

router1(config-if)#end

router1#config t

router1(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2 //设定静态路由

router1(config)#end

router2的配置：

Router>en

Router#conft

Router#config t

Router(config)#hostname router2

router2(config)#interface s0

router2(config-if)#ip address 192.168.2.2 255.255.255.0

router2(config-if)#no shut

router2(config-if)#interface e0

router2(config-if)#ip address 192.168.3.1 255.255.255.0

router2(config-if)#no shut

router2(config-if)#end

router2#configt

router2(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1

router2(config)#end

router2#ping192.168.1.2 //测试连通性

router2#ping192.168.2.1

pc1的配置如下：

C:>ipconfig/ip 192.168.1.1 255.255.255.0 //设置IP地址和子网掩码，或者输入“w”，按回车，也可以输入ＩＰ地址、子网掩码和网关。

C:>ipconfig/dg 192.168.1.2 //指定网关为与本机直连的router1的e0口

pc2的配置如下：

C:>ipconfig/ip 192.168.3.2 255.255.255.0

C:>ipconfig/dg 192.168.3.1 //把IP和网关设好

C:>ping192.168.1.1

C:>ping192.168.1.2

C:>ping192.168.2.1

C:>ping192.168.2.2

C:>ping192.168.3.1

在各个路由器的特权模式下运行show ip route查看路由表。
