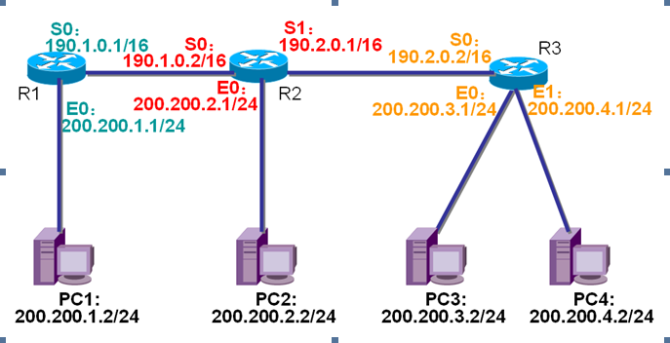

静态路由配置2

1）R1的静态路由配置

Router>

Router> en

Router# con

Router(config)# hostname R1

R1(config)# interface s0

R1(config-if)# ip address 190.1.0.1 255.255.0.0

R1(config-if)# no shutdown

R1(config-if)# clock rate 64000

R1(config-if)# interface e0

R1(config-if)# ip address 200.200.1.1 255.255.255.0

R1(config-if)# no shutdown

R1(config-if)# exit

R1(config)# ip route 200.200.2.0 255.255.255.0190.1.0.2

R1(config)# ip route 200.200.3.0 255.255.255.0190.1.0.2

R1(config)# ip route 200.200.4.0 255.255.255.0190.1.0.2

R1(config)# ip route 190.2.0.0 255.255.0.0190.1.0.2

R1(config)# end

查看R1的路由表：

R1# show ip route

C 200.200.1.0 is directly connected, Ethernet0

S 190.2.0.0 [1/0] via 190.1.0.2

C 190.1.0.0 is directly connected, Serial0

S 200.200.4.0 [1/0] via 190.1.0.2

S 200.200.3.0 [1/0] via 190.1.0.2

S 200.200.2.0 [1/0] via 190.1.0.2

（2）R2的静态路由配置

Router>

Router> en

Router# con

Router(config)# hostnameR2

R2 (config)# interface s0

R2 (config-if)# ip address 190.1.0.2 255.255.0.0

R2(config-if)# no shutdown

R2 (config-if)# exit

R2 (config)# interface s1

R2 (config-if)#ip address 190.2.0.1 255.255.0.0

R2(config-if)# no shutdown

R2 (config-if)#clock rate 64000

R2(config-if)#exit

R2 (config)#interface e0

R2(config-if)# ip address 200.200.2.1 255.255.255.0

R2 (config-if)# no shutdown

R2 (config-if)#exit

R2 (config)#ip route 200.200.1.0 255.255.255.0190.1.0.1

R2(config)# ip route 200.200.3.0 255.255.255.0190.2.0.2

R2 (config)# ip route 200.200.4.0 255.255.255.0190.2.0.2

R2(config)# end

（2）R2的静态路由配置

R2# show ip route

C 190.1.0.0 is directly connected, Serial0

S 200.200.1.0 [1/0] via 190.1.0.1

S 200.200.3.0 [1/0] via 190.2.0.2

S 200.200.4.0 [1/0] via 190.2.0.2

C 200.200.2.0 is directly connected, Ethernet0

C 190.2.0.0 is directly connected, Serial1

（3）R3的静态路由配置

Router>

Router>en

Router#con

Router(config)# hostname R3

R3(config)#interface s0

R3(config-if)#ip address 190.2.0.2 255.255.0.0

R3(config-if)# no shutdown

R3(config-if)# exit

R3(config)# interface e0

R3(config-if)# ip address 200.200.3.1 255.255.255.0

R3 (config-if)# no shutdown

R3 (config-if)# interface e1

R3(config-if)# ip address 200.200.4.1 255.255.255.0

R3(config-if)#no shutdown

R3(config-if)#exit

R3(config)# ip route 190.1.0.0 255.255.0.0190.2.0.1

R3(config)#ip route 200.200.1.0 255.255.255.0190.2.0.1

R3(config)#ip route 200.200.2.0 255.255.255.0190.2.0.1

R3(config)# end

R3# show ip route

C 190.2.0.0 is directly connected, Serial0

C 200.200.3.0 is directly connected, Ethernet0

C 200.200.4.0 is directly connected, Ethernet

S 190.1.0.0 [1/0] via 190.2.0.1

S 200.200.1.0 [1/0] via 190.2.0.1

S 200.200.2.0 [1/0] via 190.2.0.1

PC机的配置略，但要注意

PC1的网关为200.200.1.1

PC2的网关为200.200.2.1

PC3的网关为200.200.3.1

PC4的网关为200.200.4.1
