再战声卡无声难题（中）

吃过晚饭，继续写文章，求解声卡无声的问题。上次说到发现es8326.c的电源处理函数内部有/*TBD*/，怀疑它们有问题。

如何改进呢？一种简单的方案是把它们的内部实现注释掉，什么都不做。但是，我大脑中那些喜欢“追求完美”的细胞们站出来反对：“没有suspend会费电啊，不使用设备时也白白耗电，会减少电池待机时间，不利于节能和环保...”我深以为然，是啊，不能图一时简单，还是要选周全的方案。

切到主线代码

另一种方案是使用内核6.1本来包含的es8326.c，它的suspend和resume函数不再有TBD，看起来很完善。

static int es8326_suspend(struct snd_soc_component *component){    struct es8326_priv *es8326 = snd_soc_component_get_drvdata(component);    cancel_delayed_work_sync(&es8326->jack_detect_work);    es8326_disable_micbias(component);    regmap_write(es8326->regmap, ES8326_CLK_CTL, ES8326_CLK_OFF);    regcache_cache_only(es8326->regmap, true);    regcache_mark_dirty(es8326->regmap);    return 0;}

static int es8326_resume(struct snd_soc_component *component){    struct es8326_priv *es8326 = snd_soc_component_get_drvdata(component);    unsigned int reg;    regcache_cache_only(es8326->regmap, false);    regcache_sync(es8326->regmap);    regmap_write(es8326->regmap, ES8326_CLK_CTL, ES8326_CLK_ON);    /* Two channel ADC */    regmap_write(es8326->regmap, ES8326_PULLUP_CTL, 0x02);    regmap_write(es8326->regmap, ES8326_CLK_INV, 0x00);    regmap_write(es8326->regmap, ES8326_CLK_DIV_CPC, 0x1F);    regmap_write(es8326->regmap, ES8326_CLK_VMIDS1, 0xC8);    regmap_write(es8326->regmap, ES8326_CLK_VMIDS2, 0x88);    regmap_write(es8326->regmap, ES8326_CLK_CAL_TIME, 0x20);    regmap_write(es8326->regmap, ES8326_SYS_BIAS, 0x08);    regmap_write(es8326->regmap, ES8326_DAC2HPMIX, 0x22);    regmap_write(es8326->regmap, ES8326_ADC1_SRC, es8326->mic1_src);    regmap_write(es8326->regmap, ES8326_ADC2_SRC, es8326->mic2_src);    regmap_write(es8326->regmap, ES8326_HPJACK_TIMER, 0x88);    regmap_write(es8326->regmap, ES8326_HP_DET,             ES8326_HP_DET_SRC_PIN9 | es8326->jack_pol);    regmap_write(es8326->regmap, ES8326_INT_SOURCE, es8326->interrupt_src);    regmap_write(es8326->regmap, ES8326_INTOUT_IO, es8326->interrupt_clk);    regmap_write(es8326->regmap, ES8326_RESET, ES8326_CSM_ON);    snd_soc_component_update_bits(component, ES8326_PGAGAIN,                      ES8326_MIC_SEL_MASK, ES8326_MIC1_SEL);    regmap_read(es8326->regmap, ES8326_CHIP_VERSION, &reg);    if ((reg & ES8326_VERSION_B) == 1) {        regmap_write(es8326->regmap, ES8326_ANA_MICBIAS, 0xDD);        regmap_write(es8326->regmap, ES8326_ANA_VSEL, 0x7F);        regmap_write(es8326->regmap, ES8326_VMIDLOW, 0x0F);        /* enable button detect */        regmap_write(es8326->regmap, ES8326_HP_DRIVER, 0xA0);    }    es8326_irq(es8326->irq, es8326);    return 0;}

于是我准备切换回内核6.1自带的es8326.c，在真正修改文件名之前，我又想起来一个人——David，他是es8326.c驱动的维护者。我有他的微信，还通过电话。我把6.1版本的源文件发给他，“麻烦看一下，这个是最新版本的么？”

David很快回复：“不是，你去看6.15内核的”

我打开kernel.org，找到最新的6.15内核代码，粗略比较，确实比6.1的多了很多行代码，差异挺大，可能改掉了不少问题。多亏问了一下。

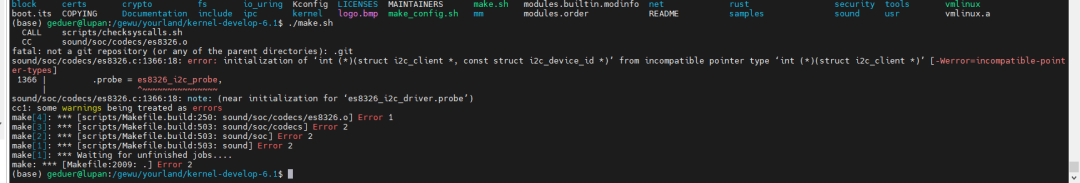

把es8326.c和它的头文件切到最新的6.15版本后，有个编译错误。

仔细看一下，是probe函数原型变化了。6.1版本使用两个参数：

static int es8326_i2c_probe(struct i2c_client *i2c, const struct i2c_device_id *id)

而6.15版本改为一个参数：

static int es8326_i2c_probe(struct i2c_client *i2c)

打心里说，我很讨厌Linux内核中这种折腾参数的做法。今天减掉一个，明天可能又加回来。从软件工程的角度来讲，像probe这样具有接口性质的函数原型，应该尽可能保持稳定，本来设计两个参数，具有更大的灵活性，按说可以不删。

那么这个修改是哪位大侠干的呢？使用github的Blame功能很容易找到。

Commit 5eb1e6eBrowse filesUwe Kleine-Königauthored and wsakernel committedon Sep 13, 2023i2c: Drop legacy callback .probe_new()Now that all drivers are converted to the (new) .probe() callback, thetemporary .probe_new() can go away. \o/Link: https://lore.kernel.org/linux-i2c/20230626094548.559542-1-u.kleine-koenig@pengutronix.deReviewed-by: Javier Martinez Canillas <javierm@redhat.com>Reviewed-by: Jean Delvare <jdelvare@suse.de>Signed-off-by: Uwe Kleine-König <u.kleine-koenig@pengutronix.de>Signed-off-by: Wolfram Sang <wsa@kernel.org>master·v6.15-rc6v6.6-rc2

https://github.com/torvalds/linux/commit/5eb1e6e459cfa025f79c43014f66ff62a55542f1

看起来是好大个工程，先是加了个probe_new，后来又把probe_new废弃了。

书归正传，改掉这个编译错误的方法倒也简单，加个参数就行了。编译通过后，更新到幽兰上，还是没有声音。检查一番，确认是新的代码，使用i2cdump观察寄存器，差异更多了。

时间已经到了周一下午4点，还是没有看到深藏着的那个虫子（bug）。

GPIO静音开关

声音子系统的特点是琐碎的东西很多，多声道，各种音频格式，传输接口，加上音量调节，去除噪声等等，当然还有静音（Mute）。

切到新的6.15代码还是没有声音后，我一边思考新的解题思路，一边比较新旧代码。大约十几分钟后，发现了一个新线索。

在老的代码里，有处理GPIO的逻辑，定义了两个指针：

struct gpio_desc *hp_ctl_gpio;    struct gpio_desc *spk_ctl_gpio;

两个GPIO，一个叫spk_ctl_gpio，是用来控制扬声器，实现静音功能的；另一个叫hp_ctl_gpio，是用来检测耳机的（Headset，或者叫head phone）。

看新的代码，使用了新的机制来实现静音和检测耳机，因此不再有GPIO的代码了。我和David确认，的确如此。

而对于幽兰，spk_ctl_gpio可能把扬声器静音，所以代码里还是需要处理的。于是我着手修改代码，把spk_ctl_gpio的代码加了进去，hp_ctl_gpio的没有加，使用新的逻辑。

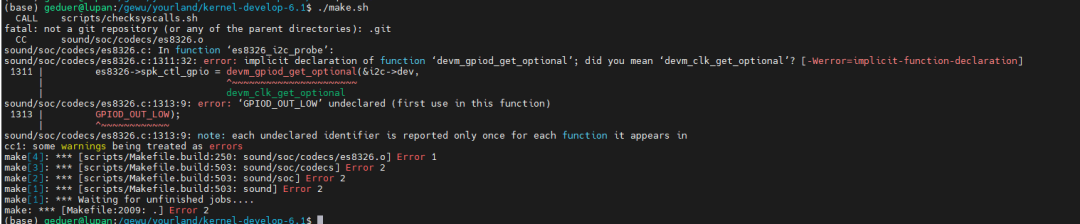

加上代码后，有个编译错误，缺少函数原型。加上头文件就解决了。

更新编译好的新镜像，通过gpioinfo工具观察，可以看到spk-con在工作了。

gpiochip2 - 32 lines:        line   0:      unnamed       unused   input  active-high        line   1:      unnamed       unused   input  active-high        line   2:      unnamed       unused   input  active-high        line   3:      unnamed       unused   input  active-high        line   4:      unnamed       unused   input  active-high        line   5:      unnamed       unused   input  active-high        line   6:      unnamed       unused   input  active-high        line   7:      unnamed       unused   input  active-high        line   8:      unnamed       unused   input  active-high        line   9:      unnamed       unused   input  active-high        line  10:      unnamed       unused   input  active-high        line  11:      unnamed       unused   input  active-high        line  12:      unnamed       unused   input  active-high        line  13:      unnamed "usb2-enable" output active-high [used]        line  14:      unnamed       unused  output  active-high        line  15:      unnamed    "spk-con"  output  active-high [used]        line  16:      unnamed       unused   input  active-high        line  17:      unnamed       unused   input  active-high        line  18:      unnamed       unused   input  active-high        line  19:      unnamed       unused   input  active-high        line  20:      unnamed       unused   input  active-high        line  21:      unnamed       unused   input  active-high        line  22:      unnamed       unused   input  active-high        line  23:      unnamed       unused   input  active-high        line  24:      unnamed       unused   input  active-high        line  25:      unnamed       unused   input  active-high        line  26:      unnamed       unused   input  active-high        line  27:      unnamed       unused   input  active-high        line  28:      unnamed       unused   input  active-high        line  29:      unnamed       unused   input  active-high        line  30:      unnamed       unused   input  active-high        line  31:      unnamed       unused   input  active-high

但是根本的问题还是没有解决，8326声卡依然没有声音。

es8326芯片来自苏州顺芯，David便在顺芯工作。看我的问题切到主线代码后还没有解决，他很热心的拉了个微信群，请他的一个同事E来帮忙，并把我们讨论过的各种信息发到了群里。

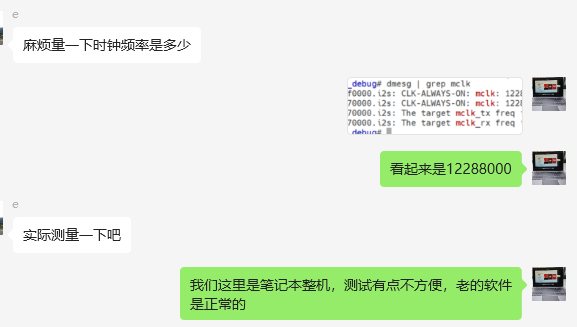

不知道e工是否看了之前的讨论，他在群里说的的第一句话便“不同凡响”，后来的结果也证明了他的话切中要害：“麻烦量一下时钟频率是多少”。我看设备树和内核消息里都是12288000，便回答：“看起来是12288000”，其实就是12.288M赫兹。

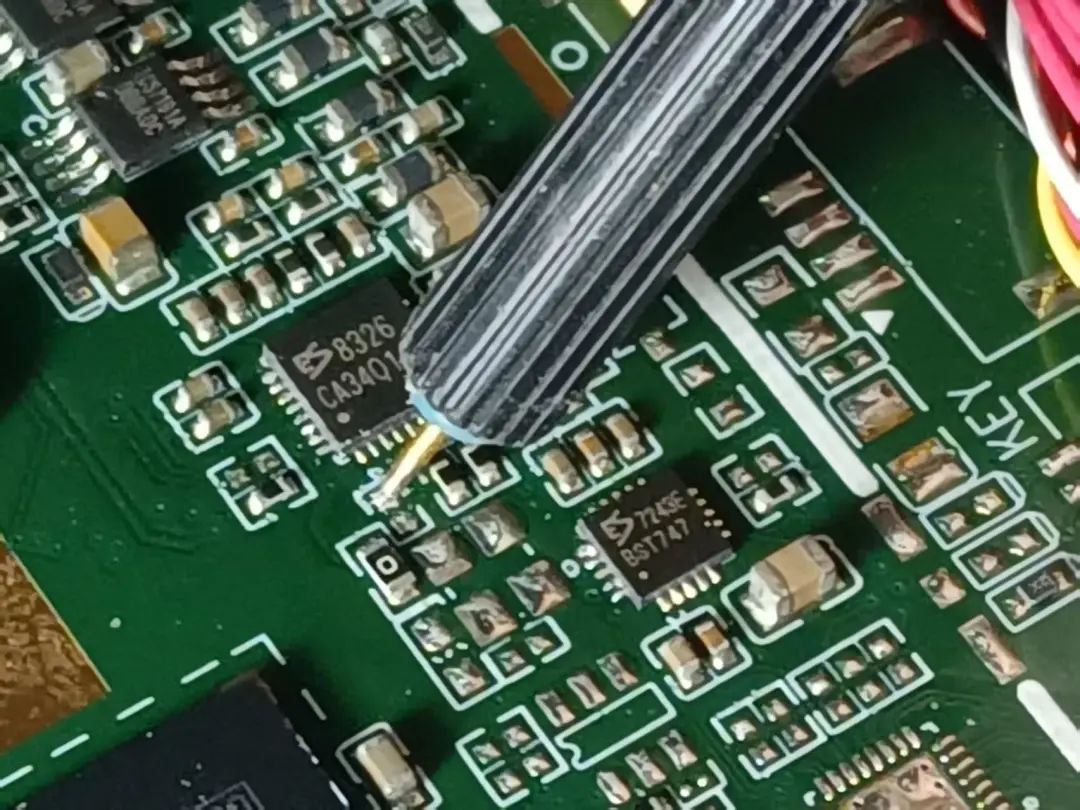

接下来，E工提出了一个后来证明非常合理，但当时却让我有点为难的建议：“实际测量一下吧”。

为什么为难呢？主要是我使用示波器的水平就像很多人使用gdb那样，不熟练，一想到芯片上密集的管脚就有点恐惧。欲知后来情况如何，请看《再战声卡无声难题》最后一集。
