用esp8266(esp32)+继电器模块DIY智能插座，并通过web控制

模块

• 刷某宝的时候看到esp-01s+配套的继电器模块，就下单了，想买来玩玩
• 发现少了个刷写工具后又买了个配套的刷写工具

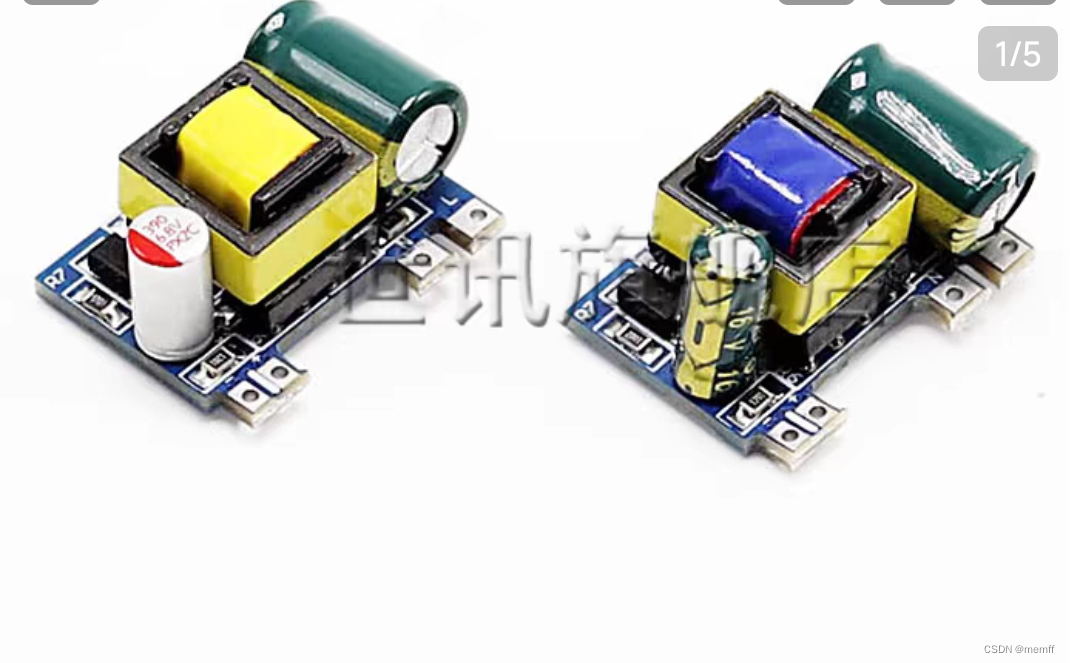

• 然后还买了ac220v转dc5v的模块，继电器需要5v供电（有的3v)

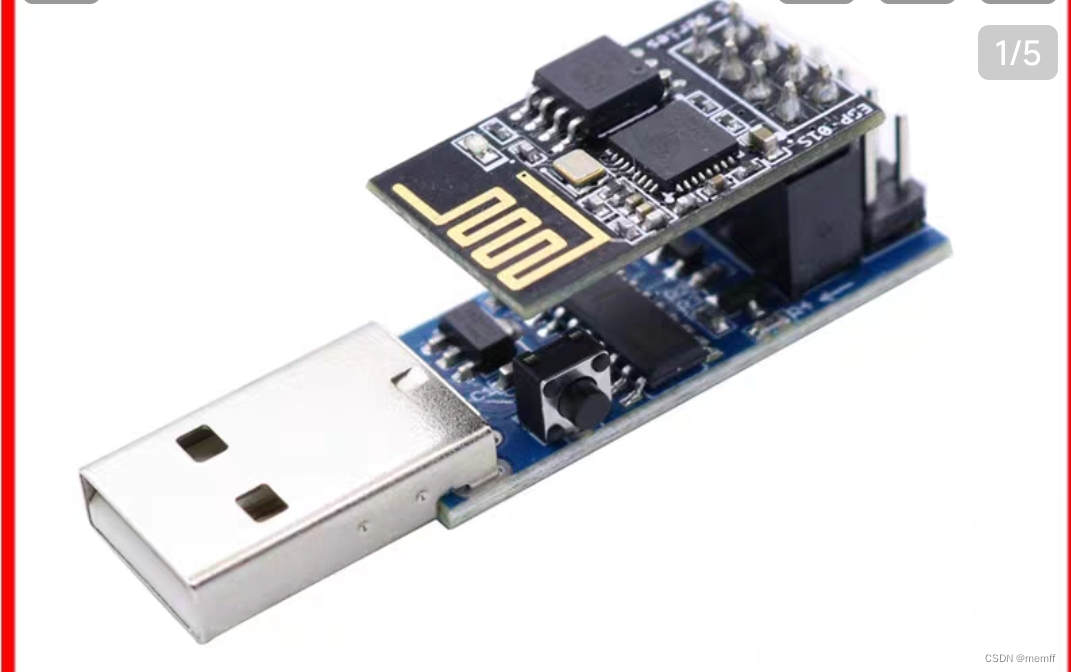

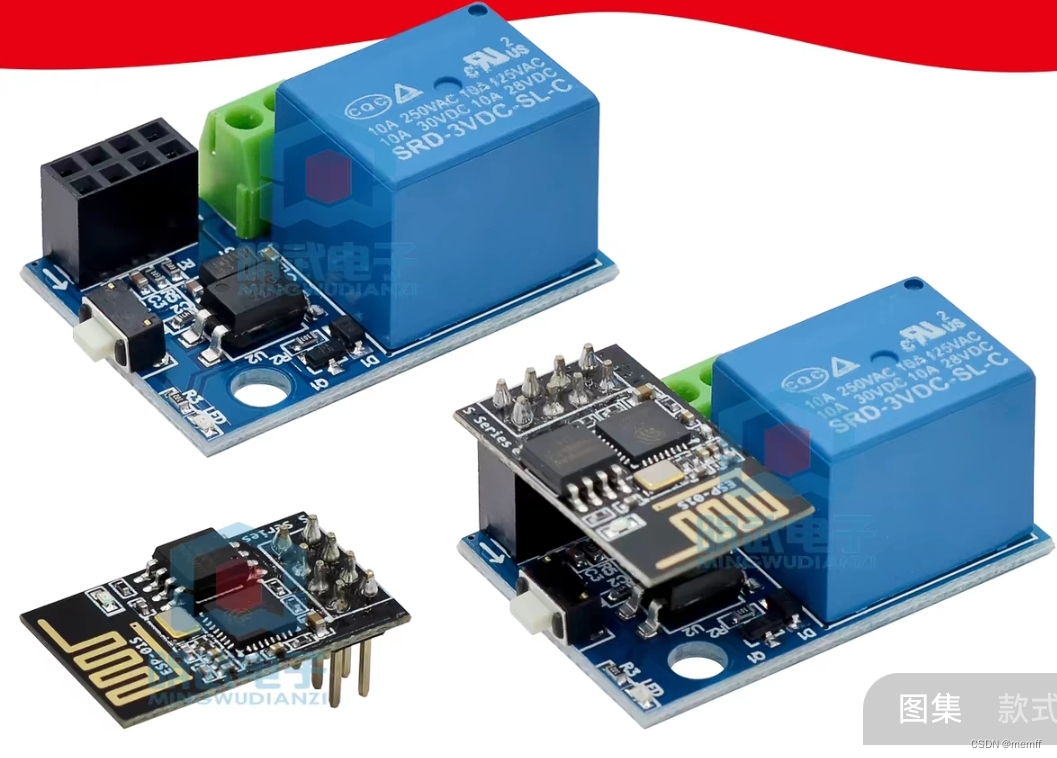

它们长这样

关于esp-01s模块

• esp-01s模块是安信可的，用的是esp8266EX的芯片，没带3.3v稳压芯片，也没串口芯片，比较小巧
• 价格很便宜，5元包邮，除了一个esp8285，还没找到更便宜的wif模块
• 搭配的下载器刷写很方便，下载器有自动下载电路，也不需要杜邦线，杜邦线太容易松了
• 但它只有两个可怜的IO口，一个IO(io2)接了个led，一个(io0)就是用来控制继电器了

关于继电器模块(realy)

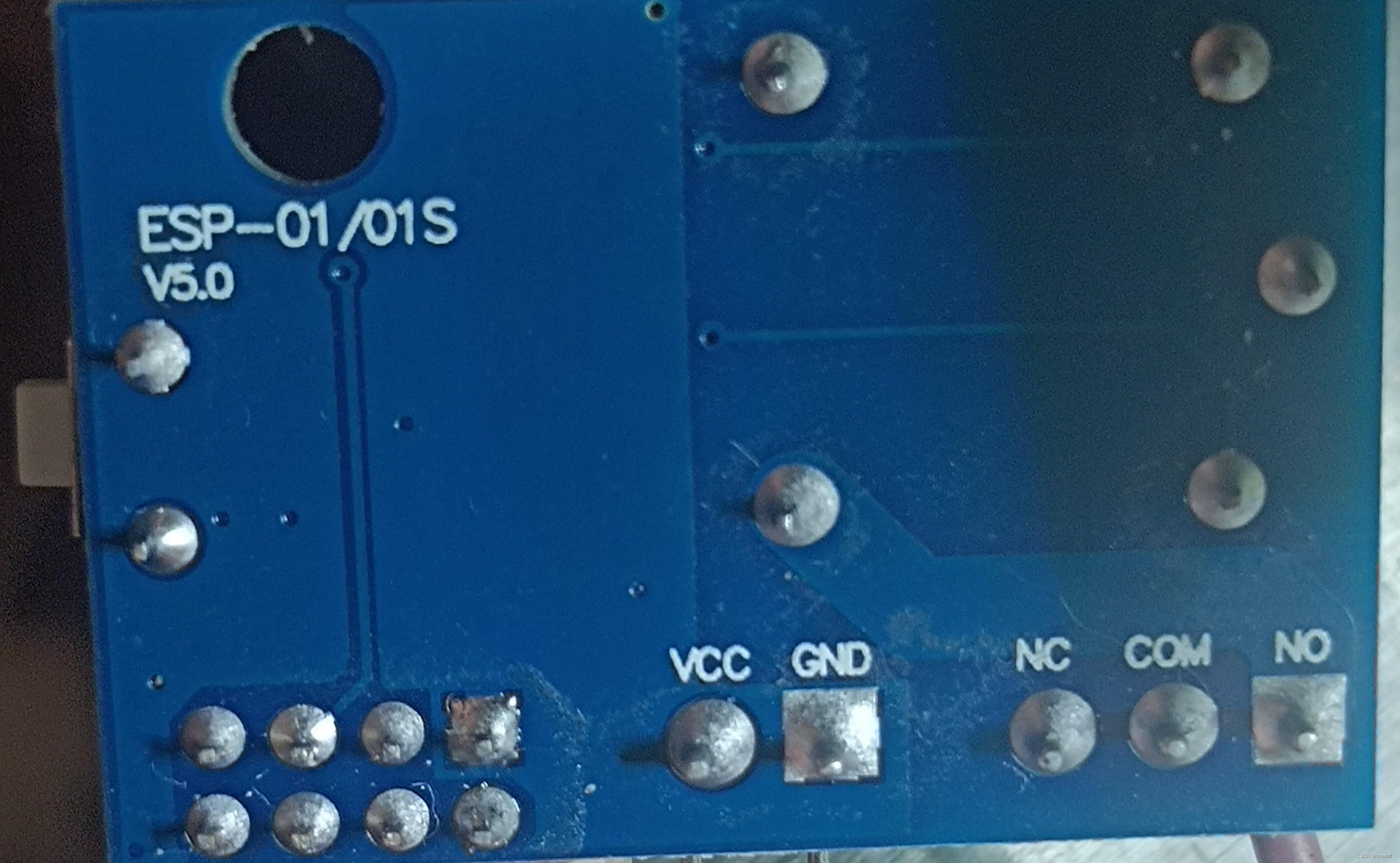

翻到背面，继电器模块有5个引出的口

• 左边VCC、GND是继点器的5v供电
• 右边NC、COM、NO分别是继电器的常闭、公共端、常开，用来控制高电压设备的通断。
• 这里只用了公共端（COM）和常开（NO）,向IO0写入低电平时，常开(NO)闭合,NO和COM导通，设备就通电了

代码

代码上传gitee

https://gitee.com/ccdd8899/esp8266_relay

有了esp-01s后开始写代码，环境是windows+vscode+PlatformIO+arduino框架

1. 开始想写一个简单的可以每日定时开关的程序，并通过web控制
2. 然后参考了其他智能插座的定时任务，又加了循环开关和倒计时两个模式
3. 最后再加了个web配网功能

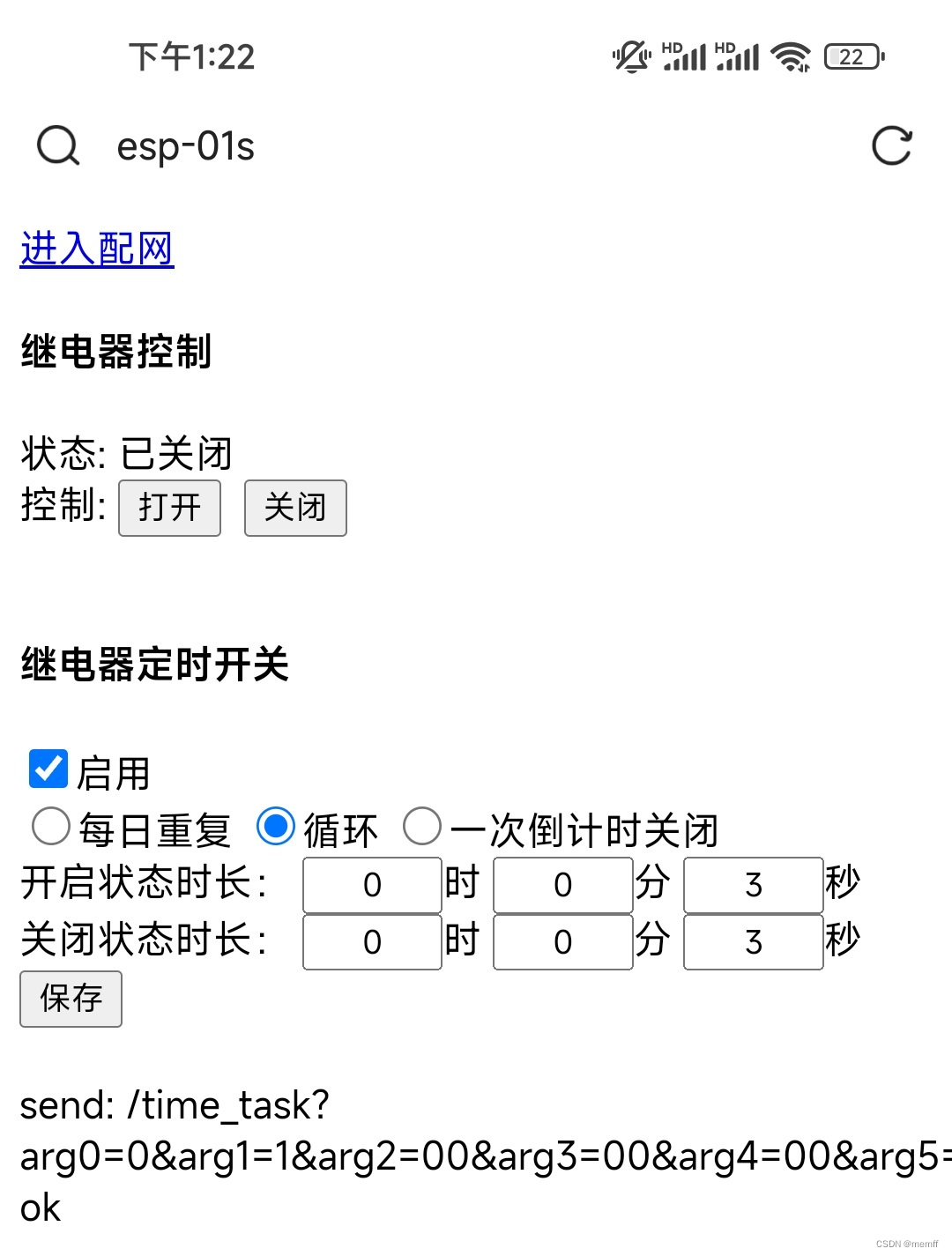

 代码写了好几天，web页面都是用的ajax，暂时没有接入物联网平台，通过本地网络web控制，手机上控制也感觉很方便。

实现的功能

1. 可通过ntp同步网络时间
2. 可通过web控制继电器开关，并实现了三个简单的定时任务模式，每日定时开关、循环开关、一次性倒计时，web页都是异步实现
3. 可通过web配网，配网时可扫描wifi。开启时会尝试sta模式3次连接wifi，连不上则启动sta_ap模式
4. web配置的数据可以保存在芯片中

接线

1. 代码写好测试没问题后，我想通过它控制设备开关，但最好通过一个插座来控制设备。
2. 我又找了一个闲置了很久的插座改装了一下，把插座、继电器、ac220vto5v模块的线接起来。
3. 线连起来后，感觉220v的电压有些危险，我把插座插头接在一个带有短路会自动断开的插座上测试。开启电源，灯亮了，通过web可以控制插座，没有问题。

效果

控制3秒开3秒关（普通继电器只有十万次的吸合寿命，最好不要长时间频繁开关）

插座的灯视频上拍出来会闪， 但实际没闪

======================================

接入了免费的Blinker和巴法云

======================================

补充接线方式

转换模块的线要用烙铁焊接才好接

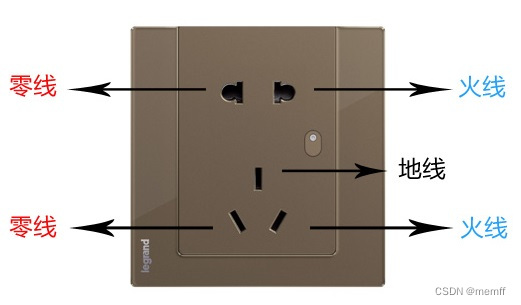

零火判断（这里用火线控制开关，安全些，虽然反过来也能用，但这样插座关闭的时候也会带电），线剪开后，万用表测一下哪端与哪端相连

•  转换模块粗的两个点是220v供电输入，细的两个点是5v输出
• 继电器5v供电vcc接vcc，gnd接gnd即可
• 220v供电的一端（火线）接到转换模块（L端）且同时接到继电器的COM，再从NO出，再连插座的火线
• 220v供电的另一端（零线）接到转换模块的另一端（N），同时接到插座的另一端（零线）
• 220v供电如果有地线直接连插座的地线
• 白色和红色220v线是从另外的电源线剪的，5v线用的杜邦线

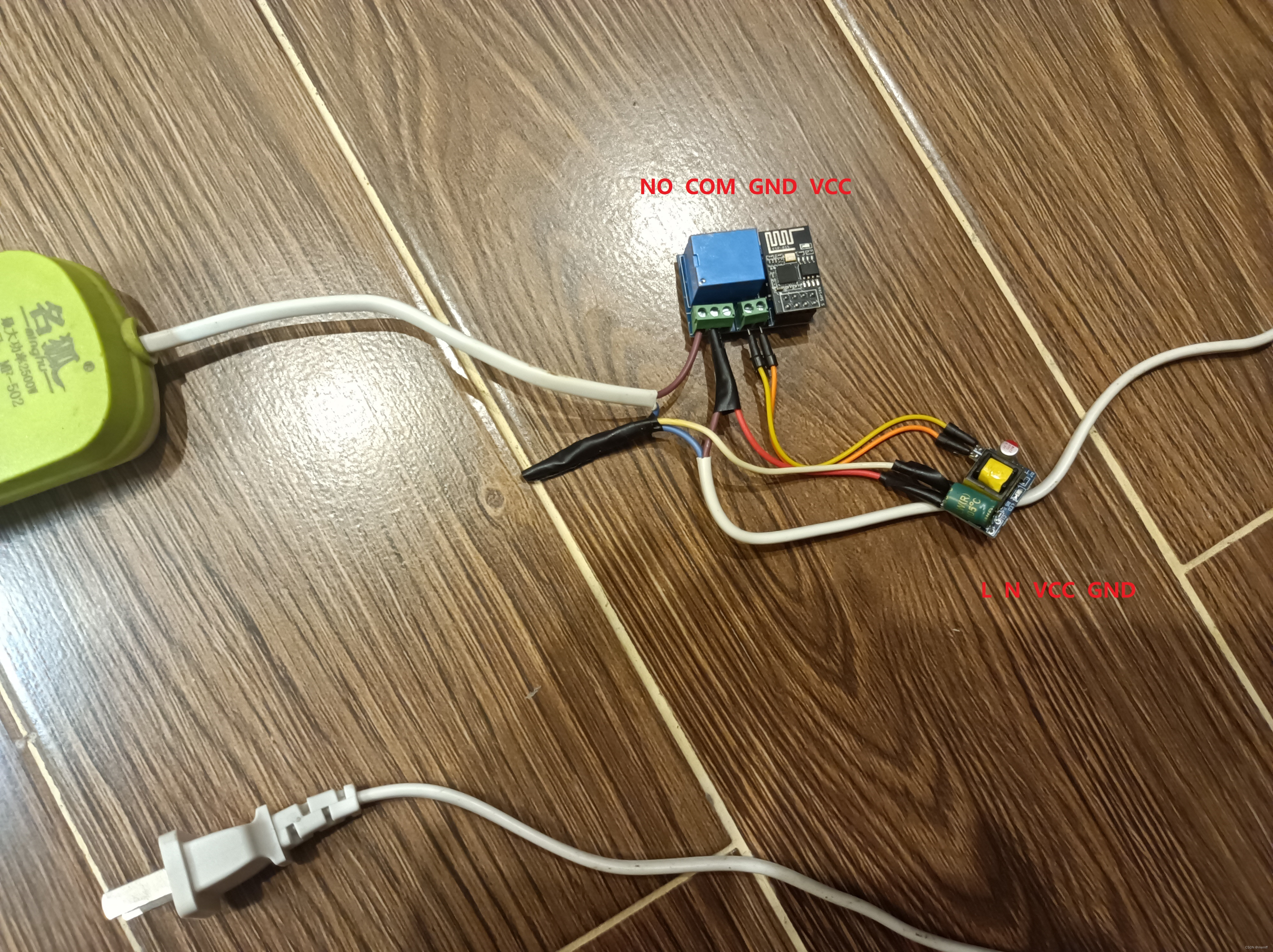

接线图，暴露的触点用绝缘胶包起来，转换模块最好也把它包起来。线不是很粗就最好不要带大功率设备

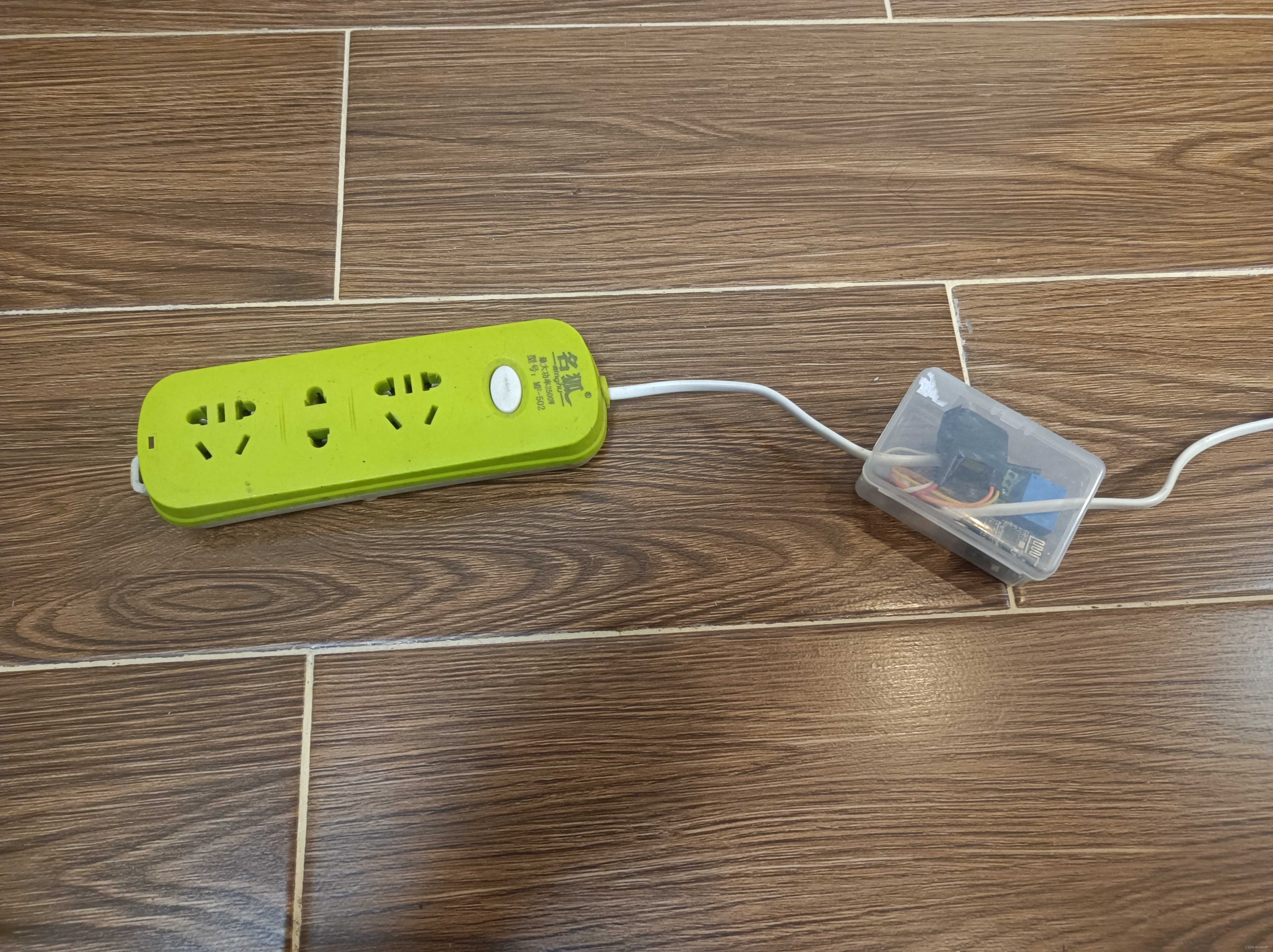

用个盒子装了起来
