第3章 系统的总体设计(抽象工厂+反射解耦业务层和数据访问层）

3.1 系统的业务流程

根据用户需求，本系统业务流程的设计如图3-1。

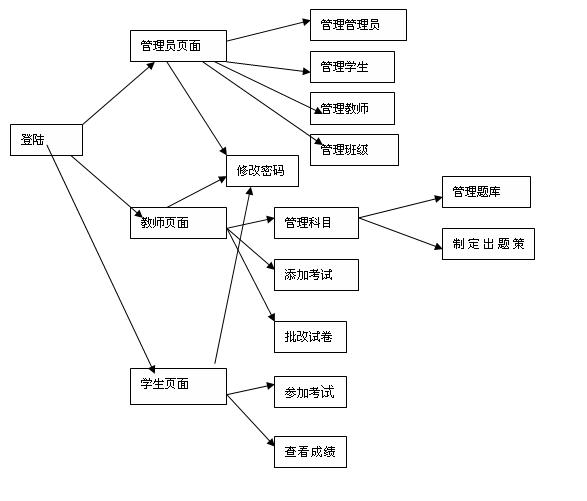

3-1 系统业务流程图

3.2系统的分层设计

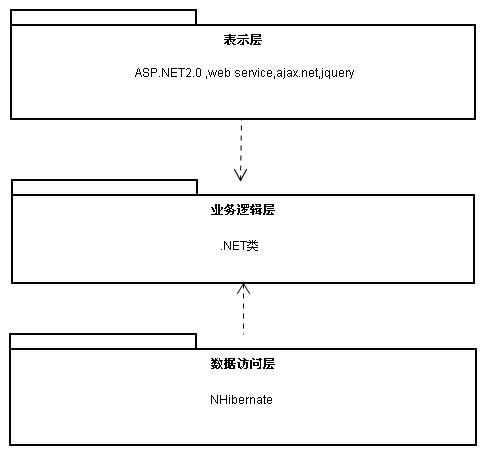

在软件体系架构设计中，分层式结构是最常见，也是最重要的一种结构。微软推荐的分层式结构一般分为三层，从下至上分别为：数据访问层、业务逻辑层、表示层。本系统也采用了这种分层的方式。下图3-2为本系统分层架构图。

图3-2 系统架构图

数据访问层：主要负责数据库的访问。简单的说就是实现对数据表的Select，Insert，Update， Delete的操作。在线考试考试系统的数据访问层中使用了NHbiernate作为OR映射工具。

业务逻辑层：是整个系统的核心，它与这个系统的业务（领域）有关。在线考试的业务逻辑主要是关于考试规则的逻辑。比如考试迟到不能参加考试、不能提前交卷等。如果涉及到数据库的访问，则调用数据访问层。

表示层：是系统的UI部分，负责使用者与整个系统的交互。在这一层中，理想的状态是不应包括系统的业务逻辑。表示层中的逻辑代码，仅与界面元素有关。在线考试中，是利用Asp.net来设计的，因此包含了许多Web控件和相关逻辑。

3.3系统的包的设计

包在.net中对应的术语是命名空间。在线考试系统划分了三个大的命名空间，分别是Web（包括表示层的内容）、BLL（包括业务逻辑层的内容）和DAL包括了数据访问层的内容。其中BLL包括了5个子命名空间，分别是Domain、 DataInterface、Service、Utils和Exception。系统还使用了其他的外部类库，包括Ajax.net,Jquery,NHibernate,Log4Net等。图3-3是系统包图，展示了包之间的依赖关系。另外两个是工具类和自定义异常包，由于与核心设计关系不大图上没有说明。

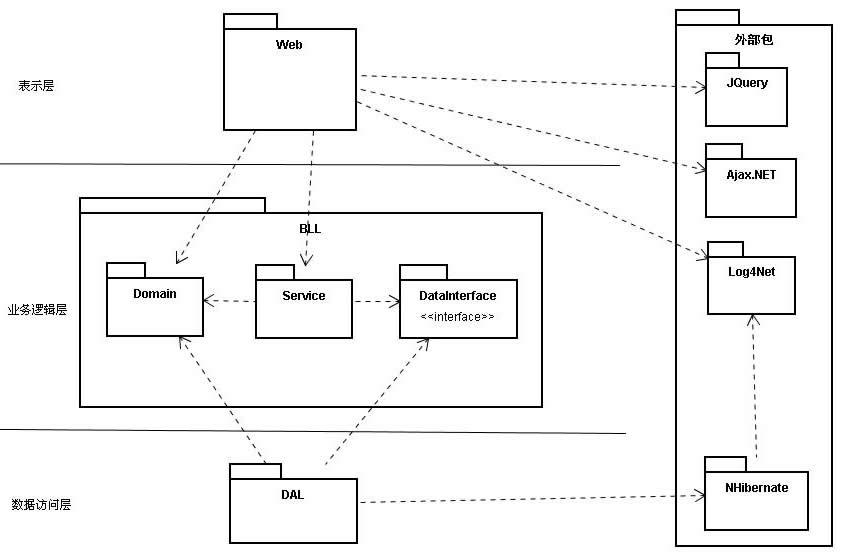

图3-3 系统包图

下图 3-4 是 vs 解决方案中对应的项目组成。其中一个项目是个程序集。 Test 是个单元测试项目。

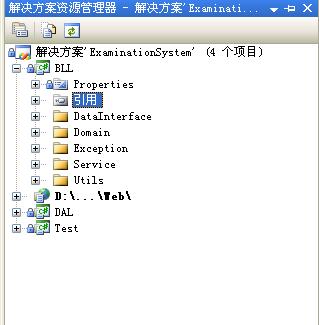

图3-4 解决方案图

Domain包含了所有的领域类和映射文件，比如Student、Question等。大部分为数据类，没有什么行为。如图3-5所示

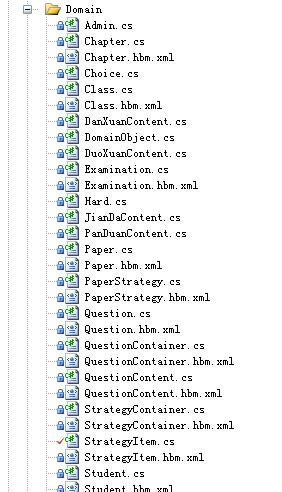

图3-5 领域包的文件组织图

DataInterface包含了数据访问层的接口IDao、IDaoFactiory工厂接口和DaoManage。DaoManage是用来注入具体Dao工厂的简单工厂类，该类同时是访问Dao对象的门面类。如图3-6

图3-6 DataInterface包的文件组织图

Service 包含的是对一个对业务层的简单封装的外观类，Service类本身没有任何业务逻辑。它总是将数据访问的职责委托给Dao对象。将业务逻辑委托给Domain对象。如图3-7。

图3-7 Service包的文件组织图

DAL包含了具体的数据Dao实现类和使用到的几个NHiernate帮助类。该包的Dao对象利用NHibernate实现了ExaminationSystem.BLL.DataInterface中定义的数据访问接口和Dao工厂接口.如图3-8所示。

图3-8 DAL包文件组织图

Web包含了表示层用到的Web页面和js脚本、WebService、Css、xslt等内容。还有一些UI相关类和HttpModule 类。NhibernateSessionModule用来实现Open Session in View。SecurityModule用来实现安全检查。

3.4 各层之间的依赖关系

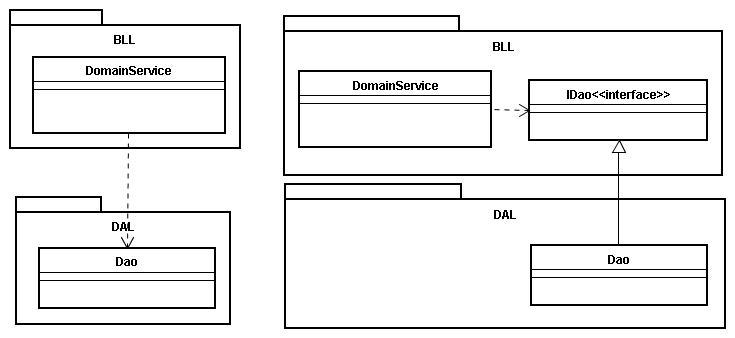

由于 BLL 层是整个系统的核心部分，所以表示层和数据访问层都应该依赖与 BLL 层。就是说要实现数据访问层对业务层的依赖倒置，这需要使用分离接口来实现。如图 3-9 所示，左图为业务层依赖数据访问层。右图为分离接口后倒置的依赖关系。

图3-9 各层依赖图

业务层和表示层的关系和以前的一样这里就不多介绍了。

3.5 抽象工厂和反射实现对数据访问层的依赖注入

业务逻辑层是不依赖数据访问层的，但是业务层还得使用数据访问层来操作数据。既要使用又不能依赖，这就引出了抽象工厂模式。因为不能new关键字来创建数据访问层的具体Dao对象，所以我们只能从工厂里获得Dao对象，然后通过IDao接口来使用数据访问层的Dao对象。下面给出具体的类图来说明.如图3-10所示

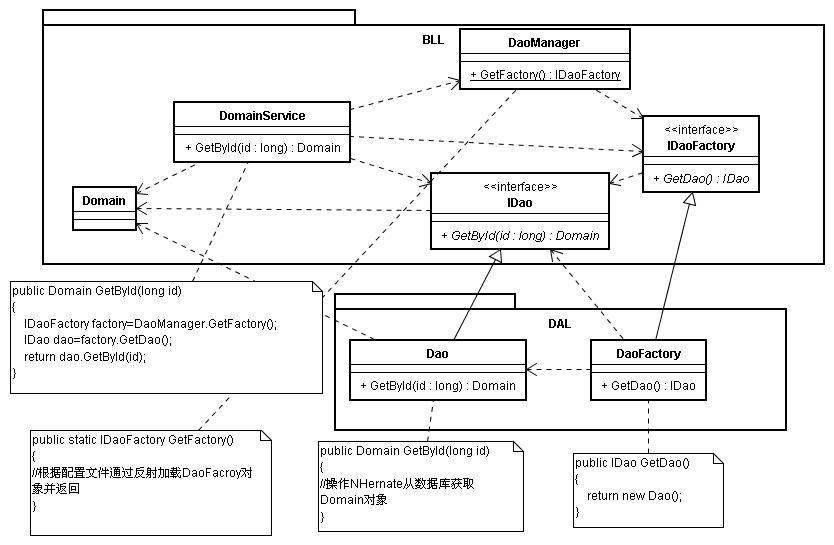

图3-10 抽象工厂类图

为了简单，该图的IDao接口只有一个数据操作方法GetById当然还可以有Save,Update,Delete等方法。IDaoFactory里也只有一个工厂方法GetDao具体实践时候应该是每一个领域类都有一个Dao对象与之对应。比如IStudentDao、ITeacherDao等。而IDaoFactory应该对应的工厂方法可能有GetStudentDao、GetTeacherDao等等。可以看到各个类的依赖关系不存在从业务层到数据层的依赖。当我们想要获得一个具体Dao对象时候，我们先从DaoMangager那里通过反射获得具体DaoFactory的实例。这样我们就可以通过DaoFactory来获得具体的Dao对象了。将依赖关系倒置后我们就可以动态的切换数据访问层。因为我们的业务层不依赖与具体的数据访问层，而是依赖与数据访问层接口。

3.6 各层之间的交互

上面介绍了各层之间的静态关系，下面介绍各层之间是如何动态交互的。用一个实例来说明，比如要显示一个领域对象信息。如图3-11所示。

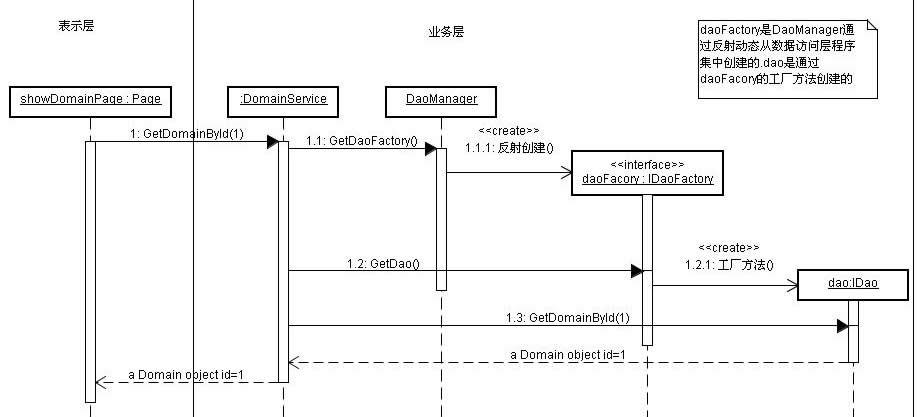

图3-11 各层交互顺序图

从图上可以看出消息是如何在各层之间传递的首先从显示信息的。showDomainPage发送请求给DomainService服务对象，请求获得id号为1的Domain对象。DomainService从DaoMangager那里获取具体daoFactory对象。DaoManager是根据配置文件动态的加载数据访问层程序集，然后利用反射创建daoFacotry对象的。有了daoFactory,DomainService对象再从daoFactory的工厂方法里获得自己需要的dao对象。最后通过dao对象得到最终需要的id=1的Domain对象。并返回给Page对象。Page对象最后在将Domain对象的内容绑定到页面上显示给用户。这里只是简单的展示了请求是如何在各层之间传递的。当然实际的请求可能更加的复杂。关于如何删除，添加，修改等操作和显示操作的交互方式是类似的这里就不多介绍了。

3.7系统的领域模型

上面介绍了系统各层之间的静态和动态的关系。下面介绍下和领域相关的一些内容。主要就是在线考试系统的领域概念。下图3-12是在线考试系统的领域模型。

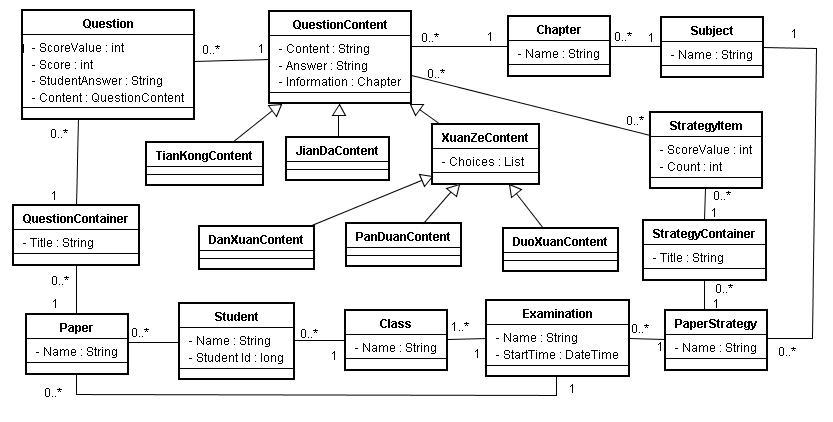

图3-12 领域模型图

下面对各个领域概念一一说明

1．Subject代表科目。

2．Chapter代表章节或者知识点。

3．QuestionContent代表了题库中的一道题。

4．TianKongContent,DanXuanContent是QuestionContent的子类分别代表填空题，单选题等。

5．Question代表的是学生考卷上的题。注意是和QuestionContent是有区别的。Question包含学生答案和分值，QuestionContent只是包含一道题的基本信息。Question会引用QuestionContent这样可以减小数据冗余。

6．QuestionContainer代表的是一个大题它可以包含多个Question。比如单选题。

7．Paper表示一张试卷。试卷可以包含多个QuestionContainer。

8．Student表示学生。

9．Class表示班级。

10．Examination表示一次考试。每次考试对应一个考试策略(PaperStrategy)。

12．PaperStrategy是一个用来随机生成试卷的模板。

13．StrategyContainer是用来随机生成大题(QuestionContainer)的模板。

14．StrategyItem策略项：策略项包括一个试题的集合。出题的题数（题数必需小于等于试题集合的数量），分值。用来随机的从试题集合中抽取若干试题并给试题附上指定分值！每个StrategyContainer都包含多个策略项。不同的策略项区分同一题型，不同分值的题目。

上面的领域模型中没有提到Admin, 和Teacher 类。因为这两个领域类与核心模型关系不大为了简洁没有将这两个列出。

3.8系统的数据库设计

数据库的设计和领域模型基本上一一对象。即一个领域类对应一个表。但是处于同一继承结构的领域类只有一个表与之对应。这种方法虽然浪费了些数据库存储空间但是使用起来比较方便。另外多了几个表是用来存储对象之间的关联的关联表。 QuestionContent 表存储了 QuestionContent 类的所有子类。 Student 表则存储了 User 的所有子类。为了方便 Student,Teacher,Admin 都继承自 User 。表 StrategyItemQuestionContent, 和 ExaminationClass 则是两个关联表。下图 3-13 是在线考试系统的 ER 图

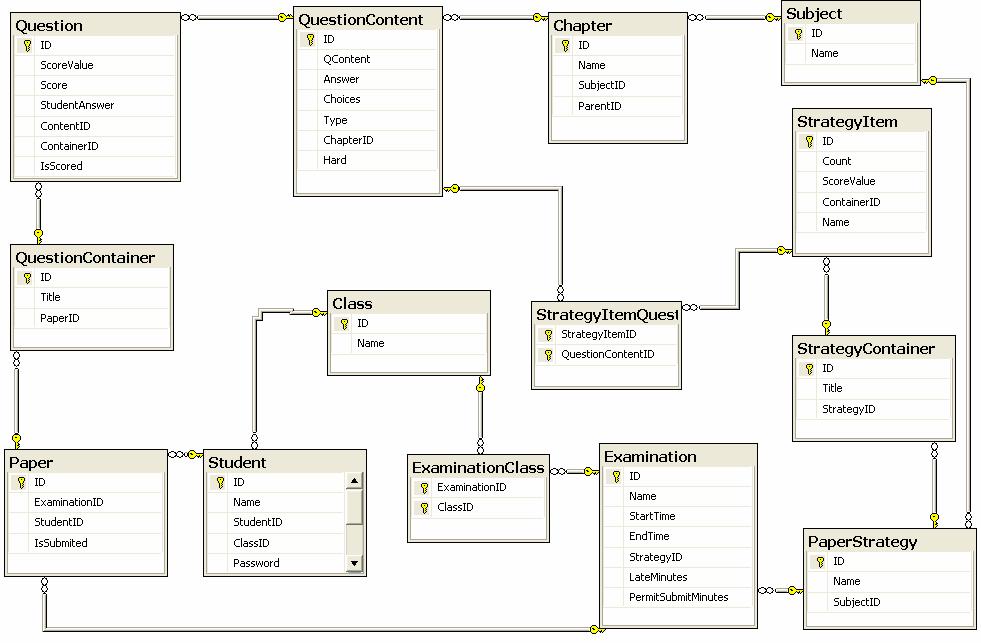

图3-13 数据库ER图
