AD18 net class设置

今天使用AD18画原理图，想把天线相关网络归属为一类以便方便进行PCB规则设置。在原理图中设置Net Class，可省去在PCB阶段再重新分配Net Class。

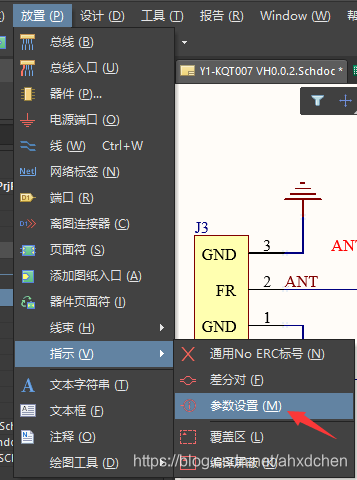

点击设置→指示→参数设置，调取参数设置符号。

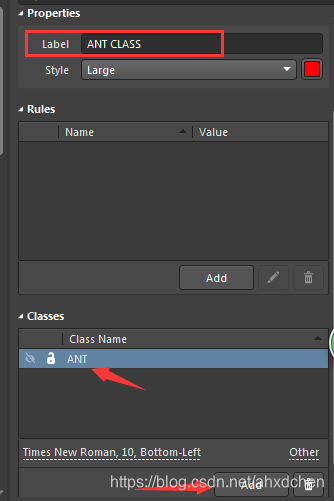

将参数设置符号放在要设定的网络上，查看参数设置符号的属性

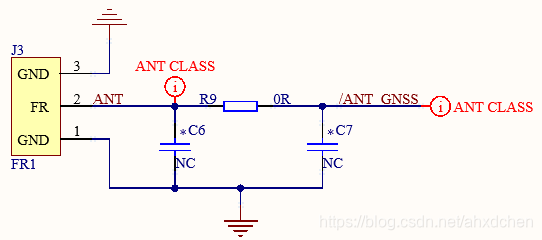

在label中可以重新命名原理图上显示的名称，在Class中点击add，即可新增Net Class，并需要对其进行命名。再将符号复制连接到另一个网络上，则符号名称相同的几个网络就属于同一Net Class。

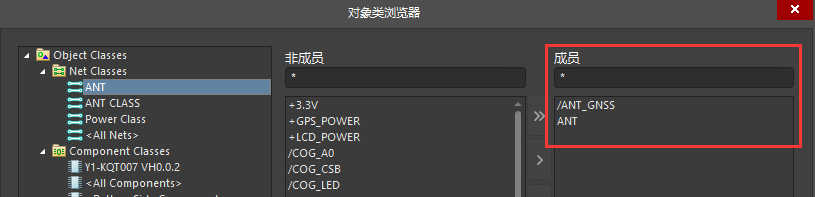

在PCB中，点击设计→类，即可查看到所设置的Net Class。
