话机通话声音大伴随噪声处理经验案例

1、问题现象

1：两话机通话过程中，当呼叫方说话声音大时，收听方听到话音质量还原失真，且伴随有嗡嗡噪声。

2：通话过程中，声音低时正常。

2、调试经验



图表 5 SLIC原理架构图

如图表1， GEWV2.3L22A-B2设计架构中，电话口编解码由LE88266处理，然后通过PCM-4总线传输到DSP(BCM63293)，DSP进行数据处理。

2.1 分析因素

分析存在故障机器特性，可以初步怀疑模拟信号转数字信号以及数字信号处理有关。我们采用2分法来处理问题。

1：PCM-4近端环回

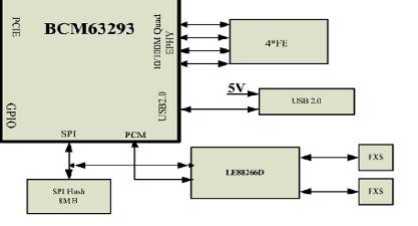

图表 6 PCM-4近端环回示范图

首先我们从LE88266 PCM-4总线近端环回。环回方式通过硬件来实现，首先，将PCM总线的TX与RX与DSP断开，然后靠近LE88266端将PCM总线的TX与RX连接起来。通话串口分配好两话机时隙，摘话机通话，话机在声音大时，正常，无噪声。

2：PCM-4远端环回

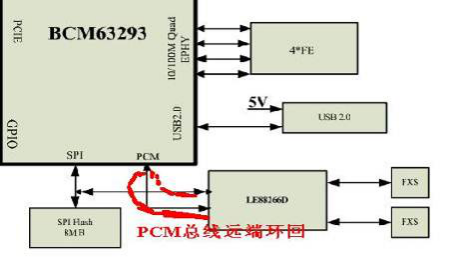

图表 7  PCM-4远端环回示范图

然后我们从LE88266 PCM-4总线远端环回。环回方式通过硬件来实现，首先，将PCM总线的TX与RX与DSP断开，然后靠近DSP(BCM63293)端将PCM总线的TX与RX连接起来。通话串口分配好两话机时隙，摘话机通话，话机在声音大时，正常，无噪声。

3：PCM-4 DSP内部环回

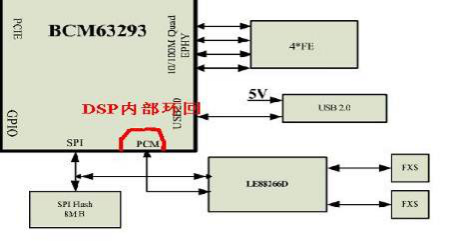

图表 8  PCM-4 DSP内部环回示范图

最后我们从DSP总线环回。环回方式通过软件来实现。搭建好测试环境以后，摘话机通话，话机在声音大时，失真且伴随有噪声。

通过PCM-4的环回，我们可以确认故障与DSP处理有关。

测量PCM-4总线波形：

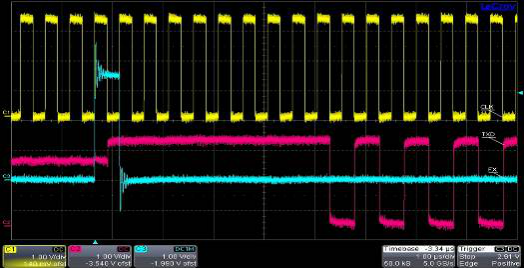

图表 9 PCM-4 TX时序图

从图表五中，发现PCM-4的总线，由数据的送出参考时钟下降沿送出。

参考Datasheet要求以及与ZARLINK沟通：PCM-4总线的采用，一般为发送数据参考时钟的上升沿，接收数据采样时钟的下降沿。而在当前设计中，PCM-4的采样都是参考下降沿。

3、经验总结

二分法在解决问题过程中，可以帮助我们快速定位问题。

PCM-4的采样方式相比与其他数字信号的参考时钟存在差异，人容易犯经验主义错误，所以在实际过程中，必须都参考datasheet。
