0003 CISC 模型机设计（计算机组成原理课程设计）

文章目录

0003 CISC 模型机设计（计算机组成原理课程设计）
基本要求
具体要求
一、数据格式和指令系统
二、数据通路
三、微程序控制器
- 1）微程序控制器框图
- 2）微程序控制器总图（proteus模拟）
四、时序
五、微程序
资源说明
资源学习与下载
联系作者

基本要求

设计一台CISC模型计算机。

具体要求

		1. 数据格式和指令系统
		2. 数据通路
		3. 时序系统
		4. 微指令格式
		5. 微程序控制器
		6. 微程序流程图
		7. 微程序代码表

提示：以下是本篇文章正文内容，下面案例可供参考

一、数据格式和指令系统

数据的位数：如8位。
数据格式：如定点数
指令的类型：
按功能分：算逻运算、数据存取、程序控制、输入输出
按存取方式分：RR型、RS型
指令的格式和编码：
指令长度：单字节、双字节
操作码格式：如固定长度(4位)
操作数的位数：原寄存器、目的寄存器的表示
数据字节的含义：地址、数据

1)．数据格式

模型机规定采用定点补码表示法表示数据，且字长为8位，其格式如下：
在这里插入图片描述

2)．指令格式

模型机设计四大类指令共十六条，其中包括算术逻辑指令、I／O指令、访问及转移指令和停机指令。

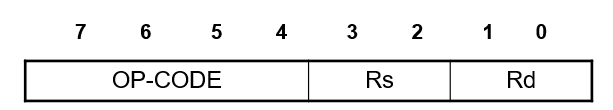

(1) 算术逻辑指令

设计9条算术逻辑指令并用单字节表示，寻址方式采用寄存器直接寻址，其格式如下：
在这里插入图片描述
其中，OP-CODE为操作码，Rs为源寄存器，Rd为目的寄存器，并规定：9条算术逻辑指令的名称、功能和具体格式

(2) 访内指令及转移指令

模型机设计2条访问指令，即存数(STA)、取数(LDA)，2条转移指令，即无条件转移(JMP)、结果为零或有进位转移指令(BZC)，指令格式为：

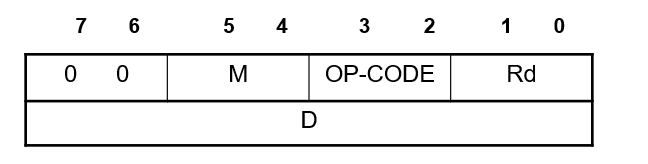

在这里插入图片描述

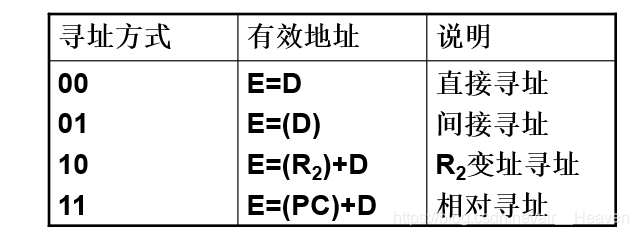

其中，OP-CODE为操作码， Rd为目的寄存器，D为位移量(正负均可)，M为寻址方式，其定义如下：

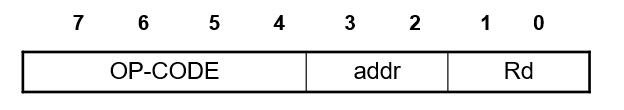

(3) 输入输出指令

在这里插入图片描述
其中，addr=01 时，选中“INPUT DEVICE”中的开关组作为入设备，addr=10时，选中“OUTPUT DEVICE”中的数码快作为输出设备。

(4) 停机指令

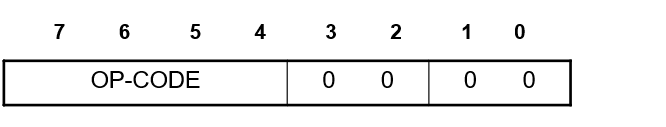

在这里插入图片描述
这类指令只有一条，即停机指令HALT

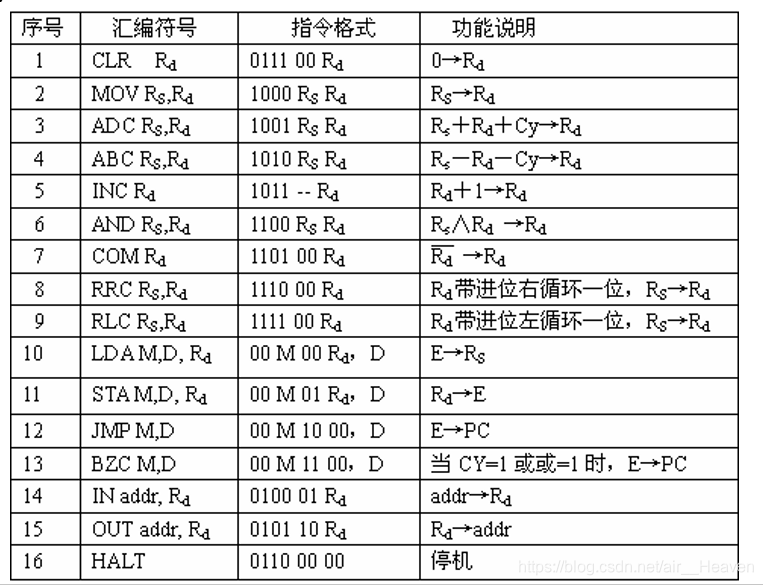

3）供参考的指令系统之一

在这里插入图片描述

二、数据通路

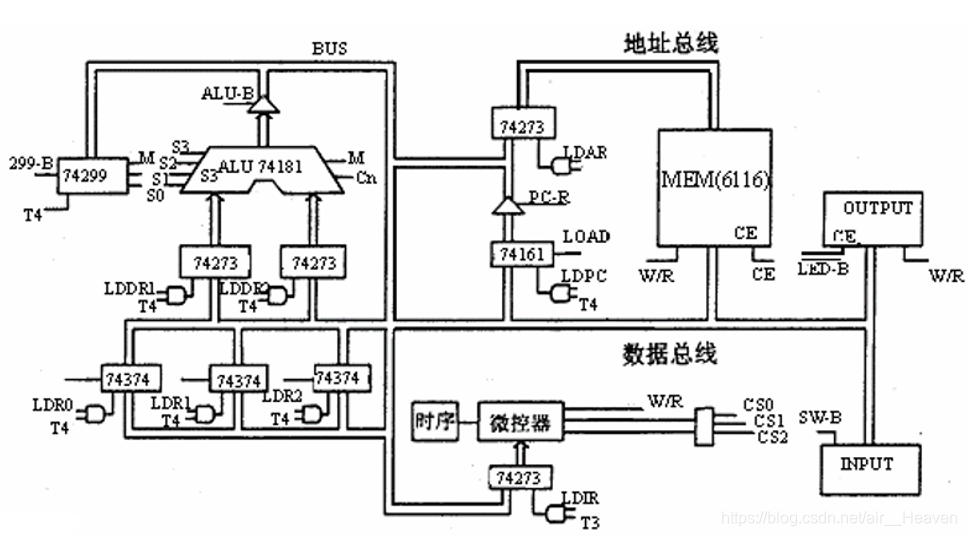

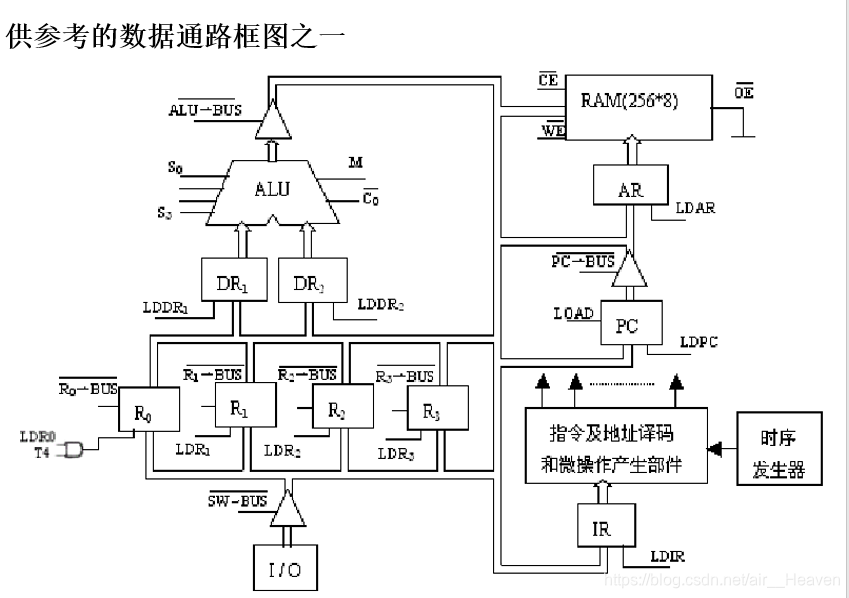

1）数据通路框图（两种可参考）

在这里插入图片描述

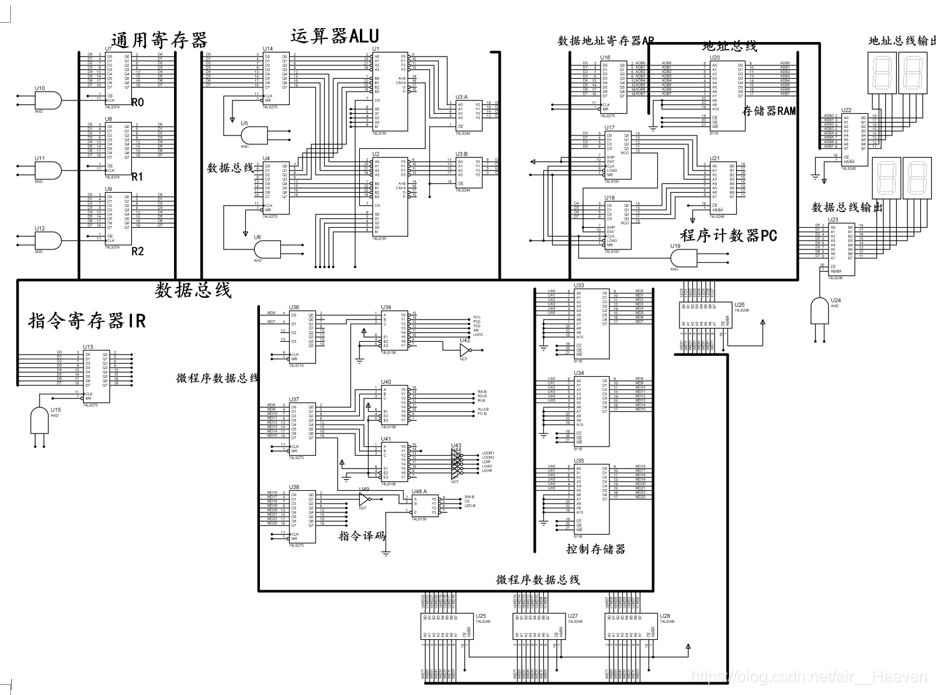

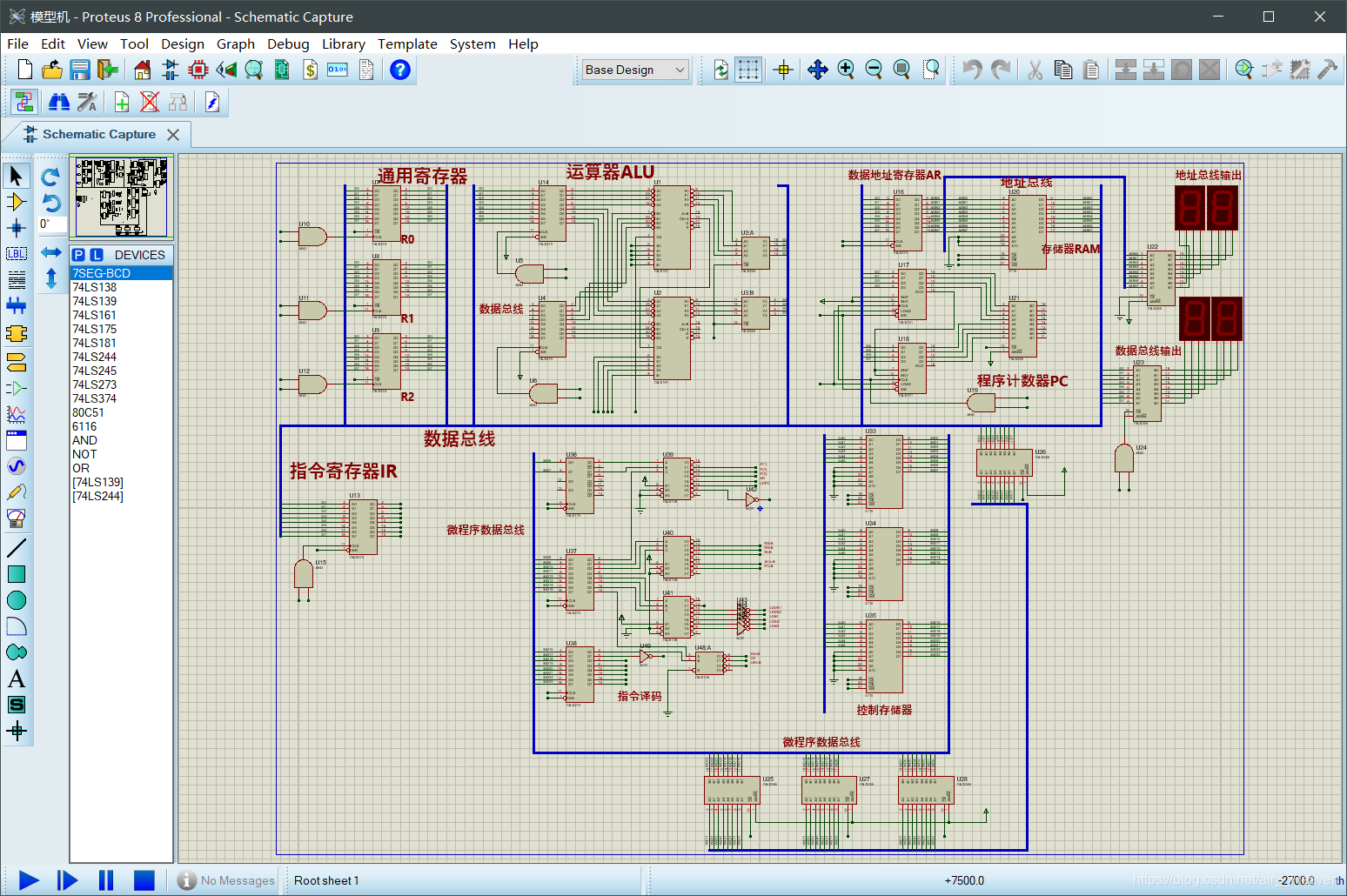

2）数据通路总图（proteus模拟）

软件模拟：
在这里插入图片描述
导出后：

2）数据通路分图（proteus模拟）

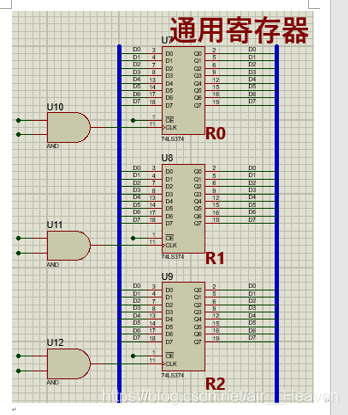

（1）通用寄存器

在这里插入图片描述

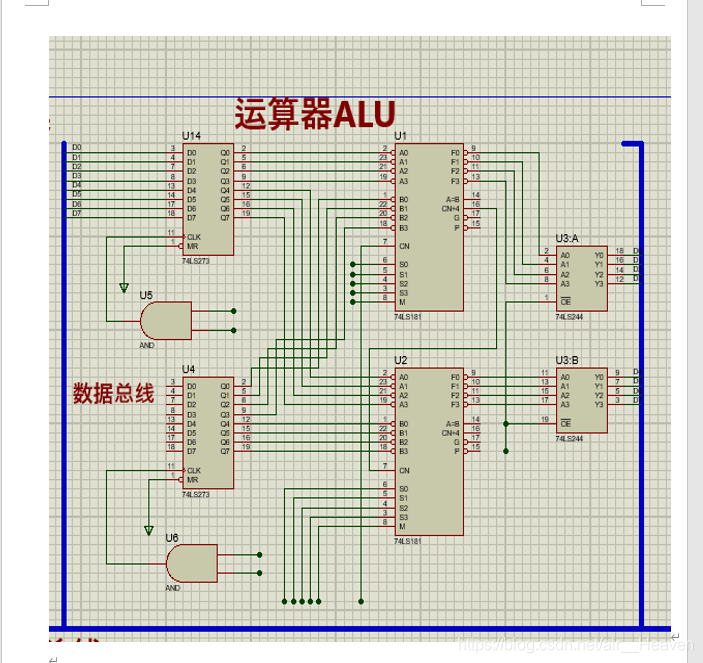

（2）ALU

在这里插入图片描述

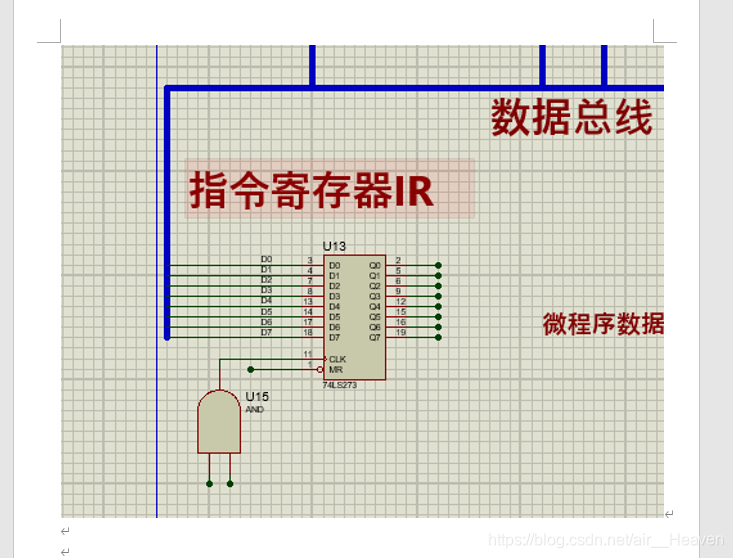

（3）指令寄存器

在这里插入图片描述

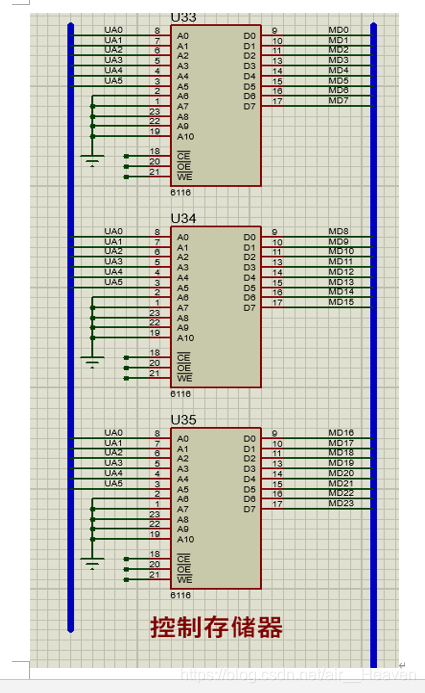

（4）控制存储器

在这里插入图片描述

（5）其他部件分图

包括指令译码、程序计数器，数据地址寄存器，地址总线、存储器、数据总线等因篇幅原因不再展示，需要请前往资源学习与下载。

三、微程序控制器

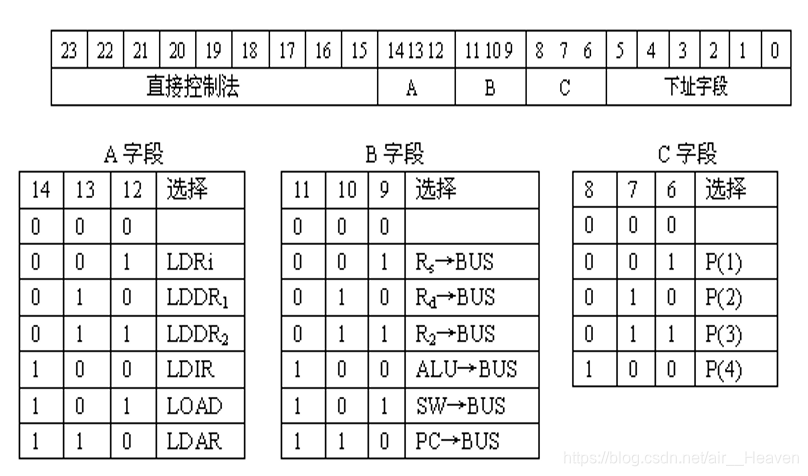

微指令格式
在这里插入图片描述

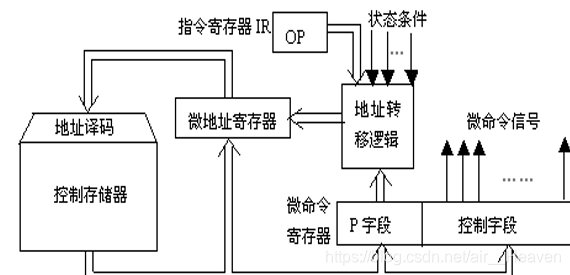

1）微程序控制器框图

在这里插入图片描述

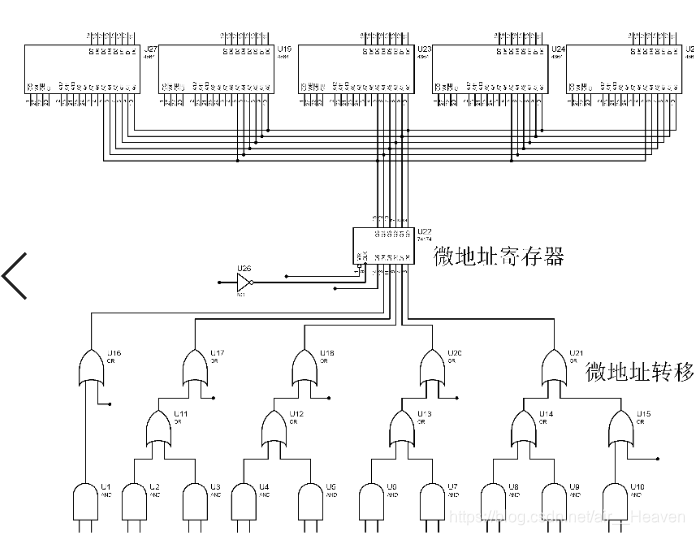

2）微程序控制器总图（proteus模拟）

在这里插入图片描述

四、时序

1）时序系统图

在这里插入图片描述

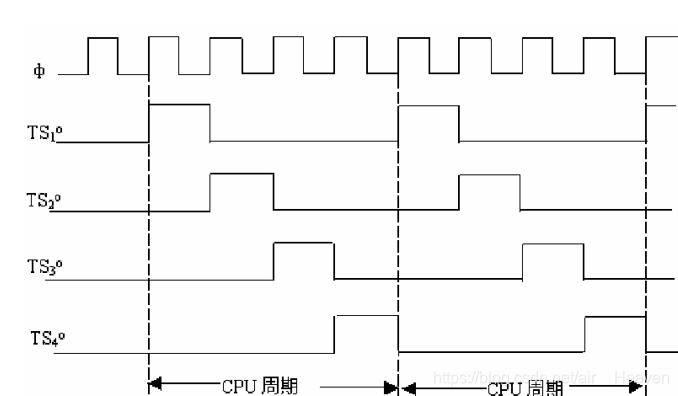

2）时序波形图

在这里插入图片描述

3）起停控制电路图

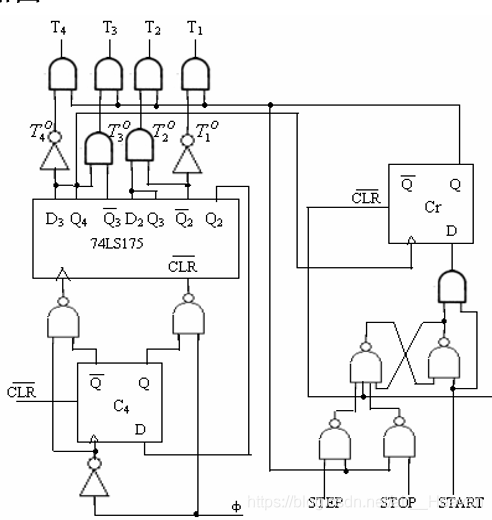

在这里插入图片描述

五、微程序

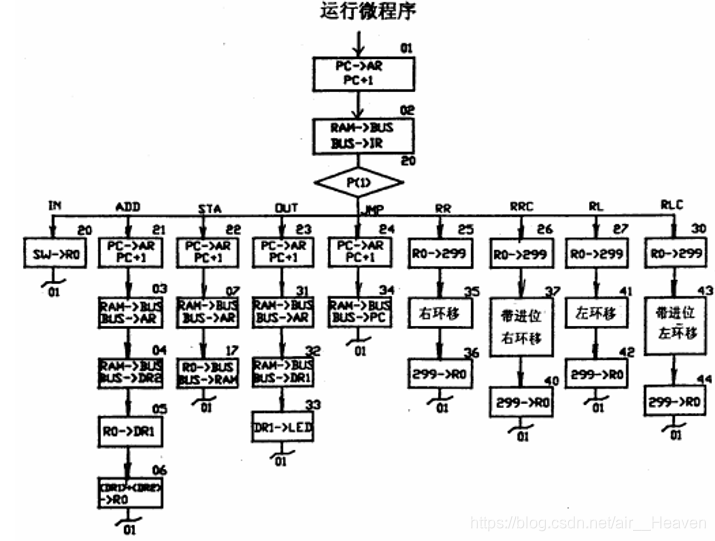

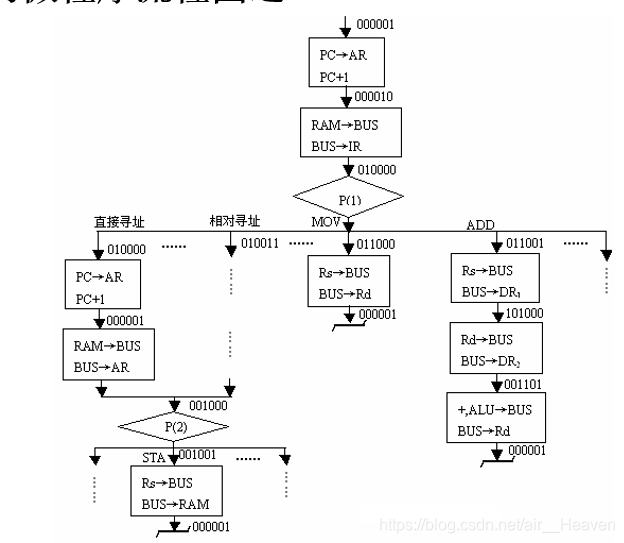

1）供参考的微程序流程图1

在这里插入图片描述

2）供参考的微程序流程图2

在这里插入图片描述

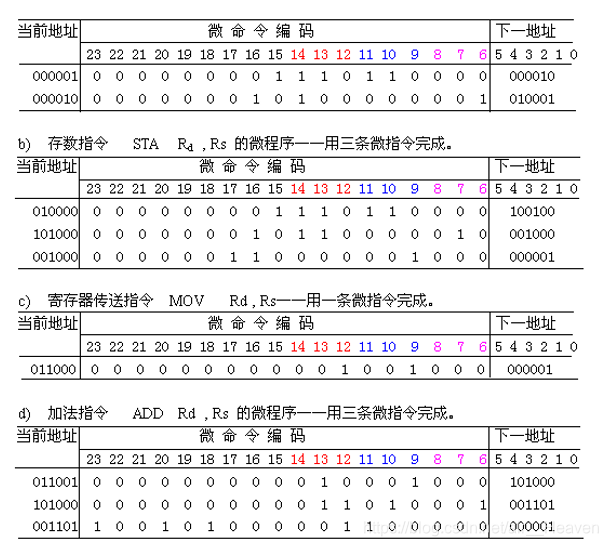

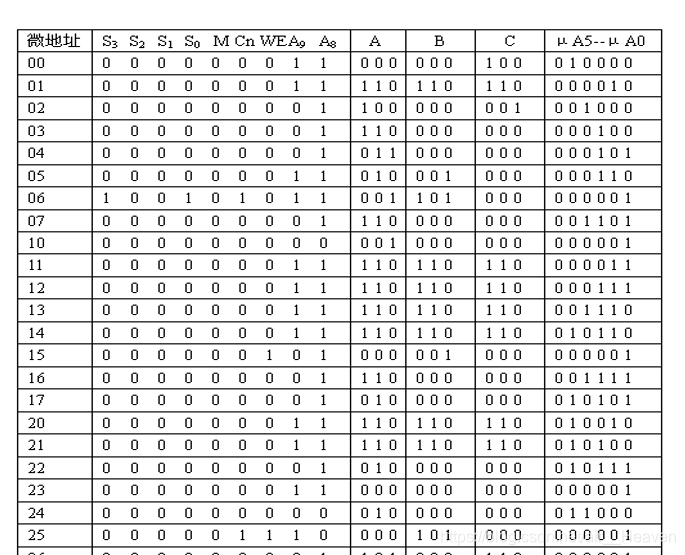

3）微程序代码表

在这里插入图片描述

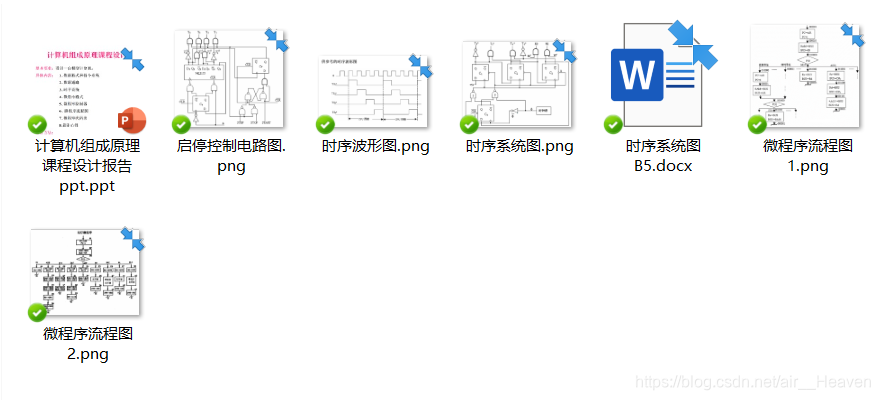

资源说明

资源包括

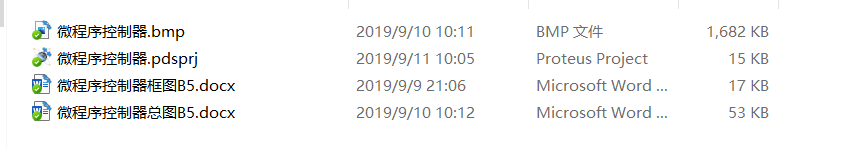

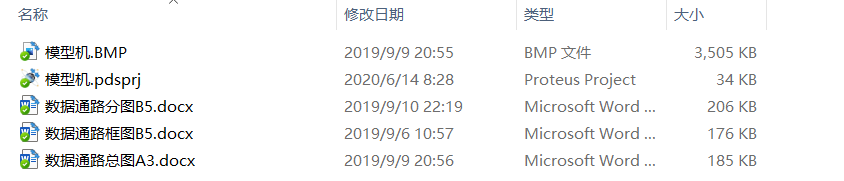

模型机.pdsprj、模型机.bmp、时序系统图B5.docx、数据通路分图B5.docx、数据通路框图B5.docx、数据通路总图A3.docx、微程序控制器.bmp、微程序控制器.pdsprj、微程序控制器框图B5.docx、微程序控制器总图B5.docx、计算机组成原理课程设计说明等文件
