Illustrator导出图放入word尺寸缩放问题说明

目录

前言

一、问题说明

二、问题解释

总结

---

前言

        关于word高保真、不压缩设置不赘叙。这里主要说明一下很多时候，在Illustrator等绘图软件中，预定分辨率，像素尺寸后，导出的图放到word中会变得很大，常规解决方法都是word中手动缩小，但对于强迫症以及排版病来说很难受，并且缩放后在word线条显示失真。在此以Illustrator进行解释情况。

核心问题：制图画布单位问题，以及屏幕分辨率换算出图顺序问题。

---

一、问题说明

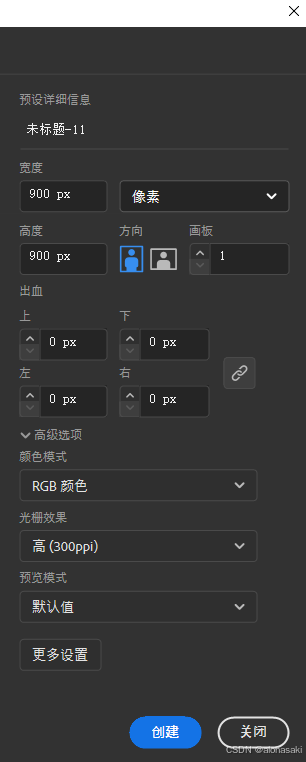

1. 以左图Illustrator新建文档为例，设置900像素，300ppi，会让人误解为直接输出图为【900像素，300ppi，3英寸】，想直接插入或粘贴进word中，却发现图片铺满屏幕，在导出时设置成300ppi，不仅图片铺满屏幕大于3英寸（7.62cm），并且像素值变更大了。

二、问题解释

• Illustrator新建文档时，光栅效果300ppi并不是图像分辨率。由于软件是屏幕显示中操作，画布的分辨率实际为72ppi，可以在画布中切换单位以显示数值进行换算可知，该问题可能让人误以为是设置出错才导致300ppi设置不上。

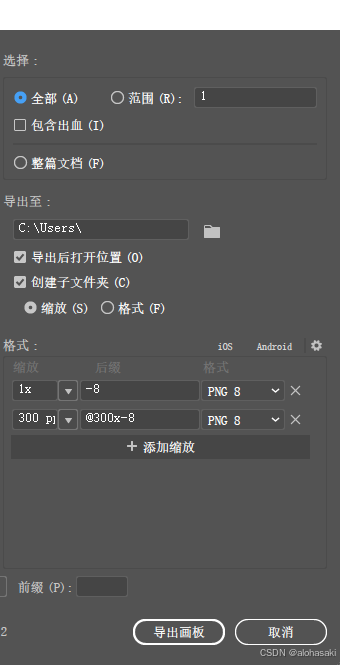

• 由于png不显示分辨率信息，可改成jpg进行核对分辨率数值。因此在导出中：

	导出方法	操作	像素	分辨率
1	导出为多种屏幕所用格式/	缩放×1	900	72
2	导出为多种屏幕所用格式/	缩放×2	1800	72
3	导出为多种屏幕所用格式/ 导出为	300ppi	3750	300

• 已知画布实际固定分辨为72ppi，因此#3中为【900像素/72ppi×300ppi=3750】。
• 除了上诉两种导出方法，导出web所用格式（旧版），同样固定为72ppi，还不可修改。
• 因此使用像素为单位时，设置的像素尺寸均需从屏幕72ppi进行中间转换一步。
• 为了得到【900像素，300ppi，3英寸】，逆推可知，需设置像素为216像素，并进行300ppi导出【216像素/72ppi×300ppi=900】
• 该结果说明，像素为单位，均需通过屏幕72ppi换算成距离单位，再进行乘以分辨率导出。

总结

• 存在屏幕分辨率把像素转换为距离，再乘以导出分辨率方为实际图像。新建文档里的300ppi并不是画布分辨率也不是输出设置分辨率。
• 建议单位直接用距离单位。
