HyperMesh CFD 功能详解:Geometry

Geometry几何编辑工具，按功能分为4类：

Repair

Create

Edit

Cleanup

Surface

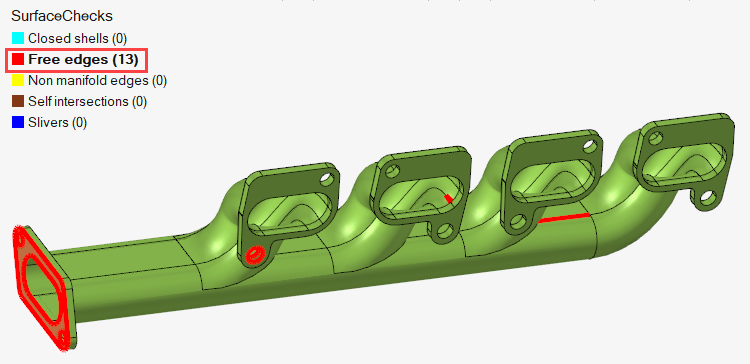

Surface工具检查面的拓扑错误，面拓扑错误分为5类：

Closed shells 表面包围成封闭空间，可以创建为Solid
Free Edges 存在自由边
Non-Manifold Edges 可能存在相邻面的穿透
Self intersections 存在自相交的面
Slivers 存在细小破碎面

只检查模型可见部分，不检查隐藏部分，对于大模型可以分组显示再检查，提高效率。

用户可以点击←或→逐个浏览问题区域，或全部自动修复

根据容差缝合相邻面的小间隙

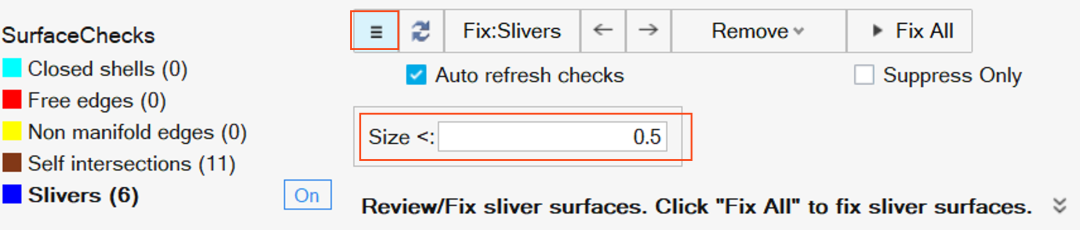

有些错误类型，例如Slivers可以通过点击 ≡ 按钮，调整默认的尺寸容差来跳过检查

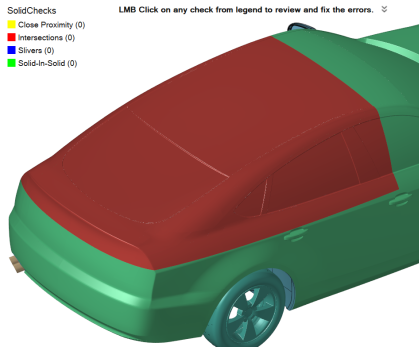

Solid

Solid工具检查体的拓扑错误，体拓扑错误分为4类：

Close Proximity 相邻体靠的非常近
Intersections 部件穿透
Silvers 存在体积很小的区域
Solid-in-Solid 需要对体做布尔操作

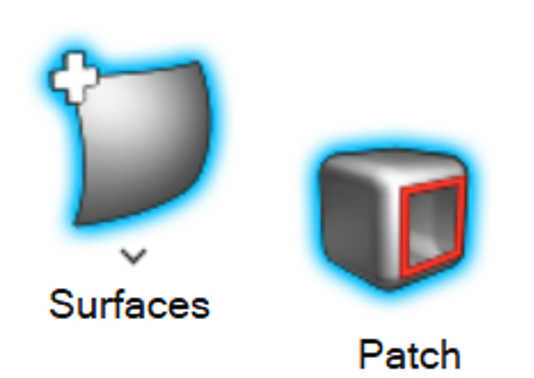

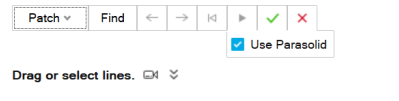

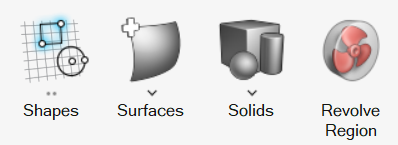

Surfaces → Patch

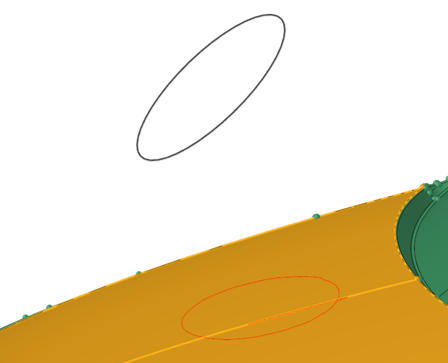

Surfaces → Patch 工具用于补面：

可以补网格面或几何面
手动模式：双击形成闭环的特征线修补，也可以鼠标左键选中一条线按住不放，拽到另外一条线。
自动模式：点击Find, 搜索模型所有的自由边，点击✔全部修补，点击←或→逐个浏览问题区域。

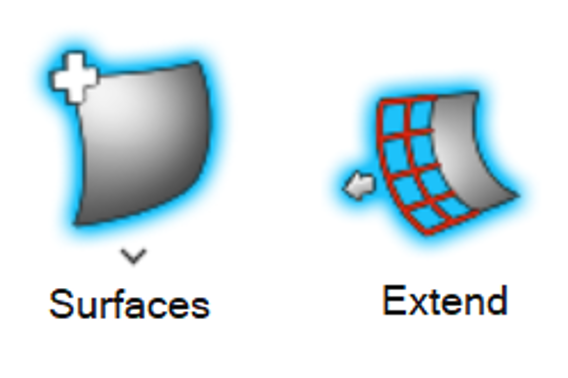

Surfaces → Extend

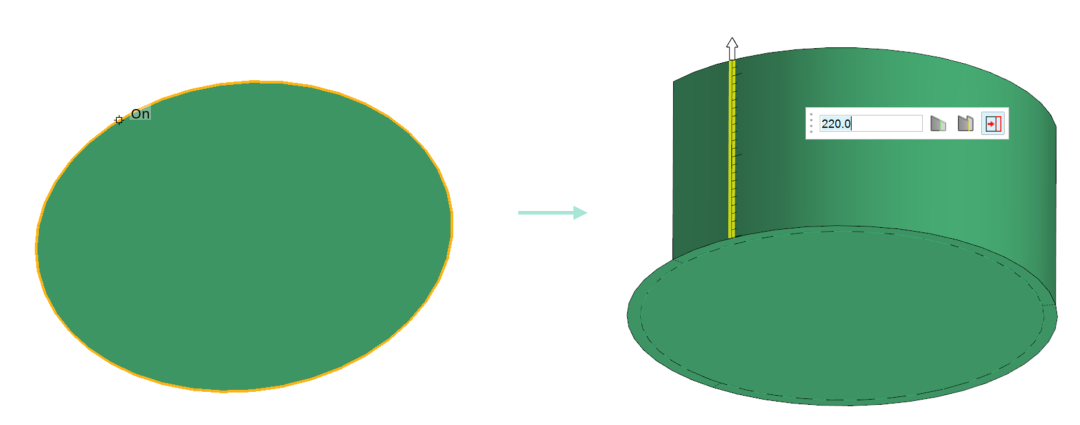

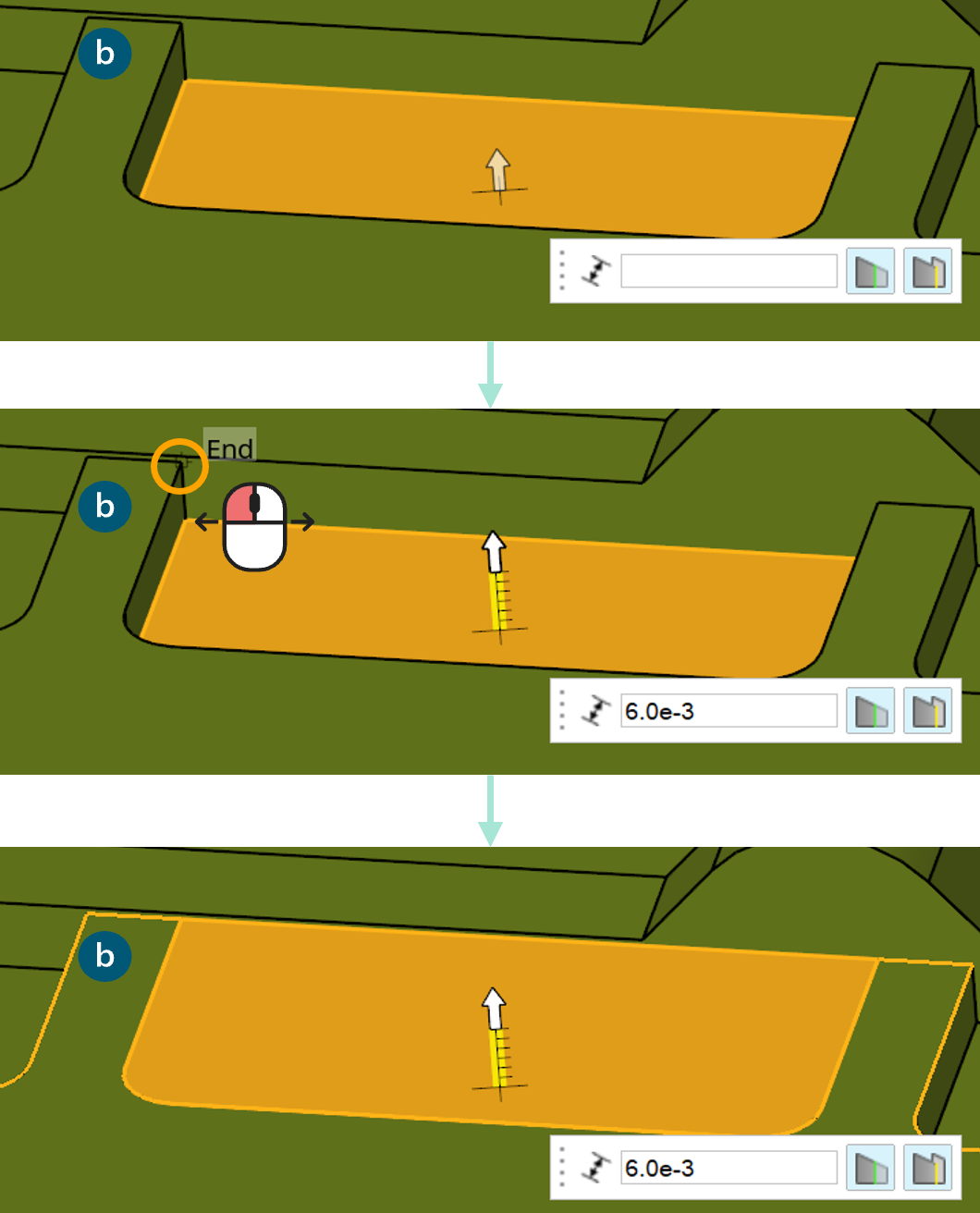

Surfaces →Extend 工具用于延长面

可以鼠标拖拽延长面或输入长度数据
新建的面可以和相邻面相切或法向拉伸

Surfaces → Cross Extend

Surfaces→Cross Extend 工具用于交叉延长面

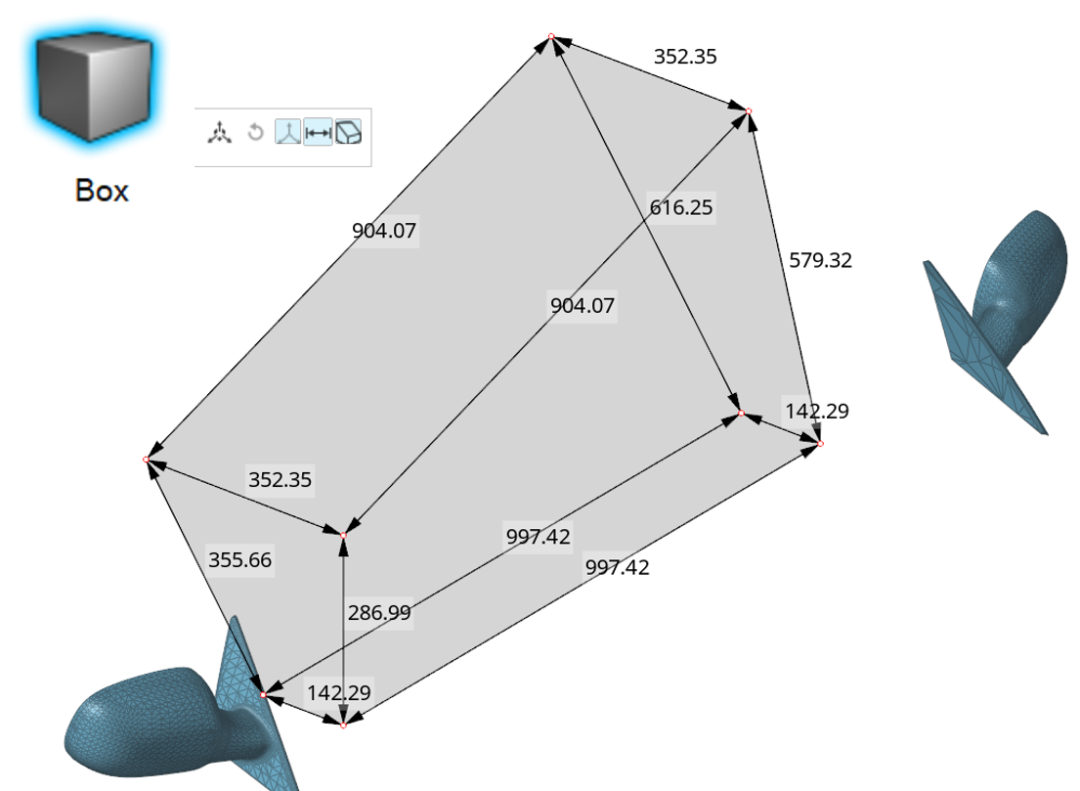

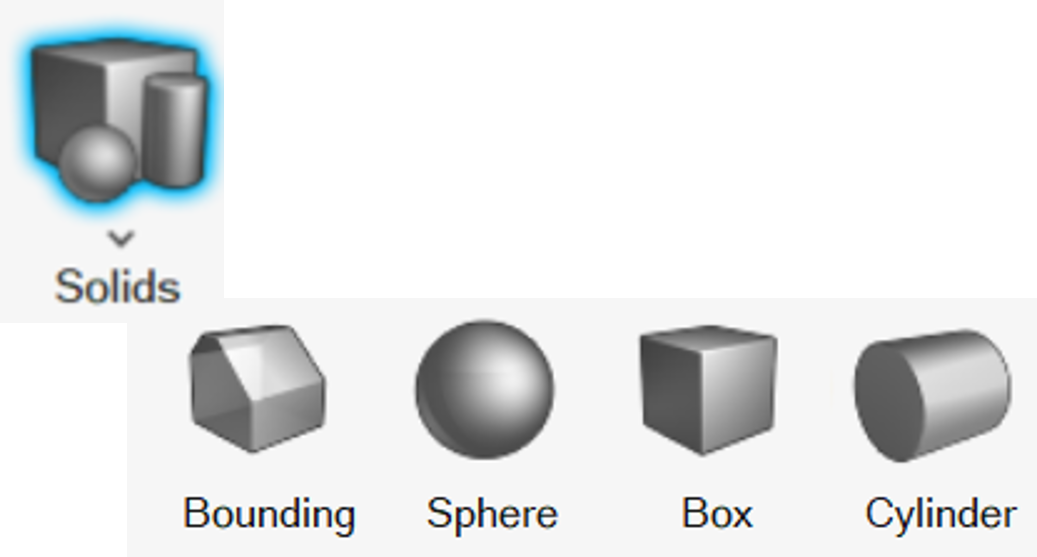

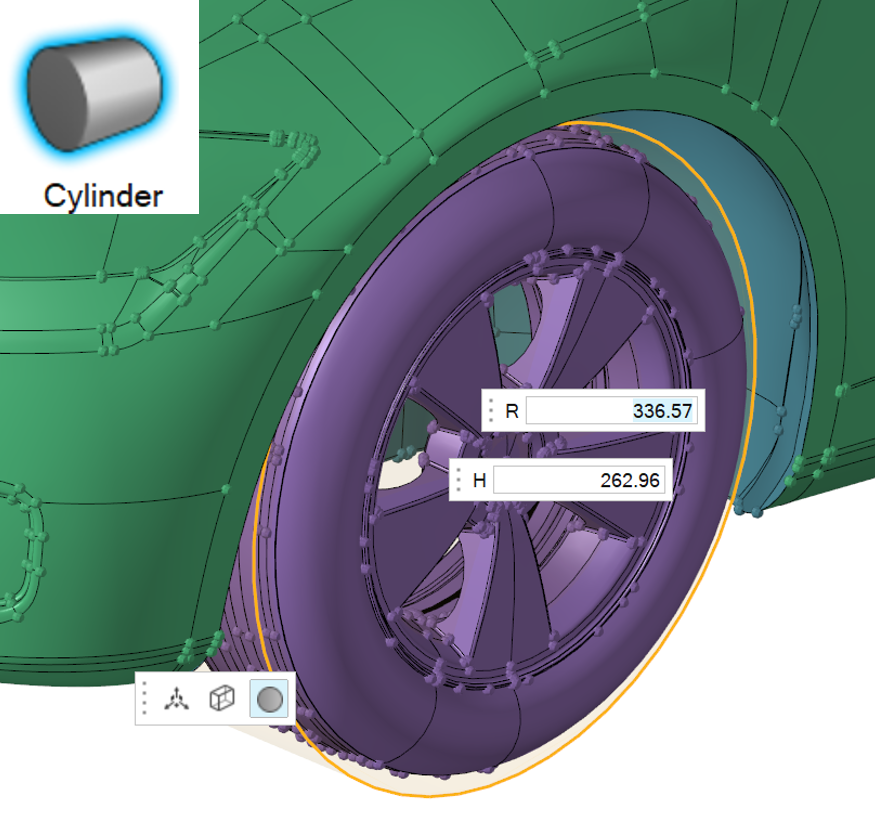

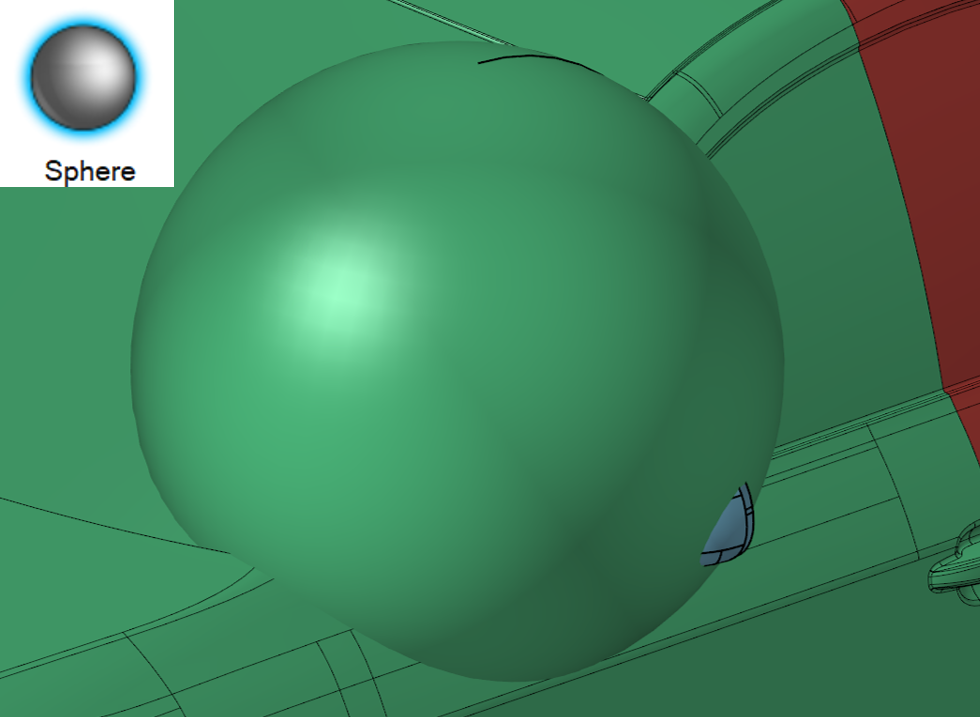

Solids工具用于创建简单形状实体

Revolve Region

Revolve Region用于风扇或轮毂等旋转域的创建，可以从网格或几何面生成贴体的旋转体。

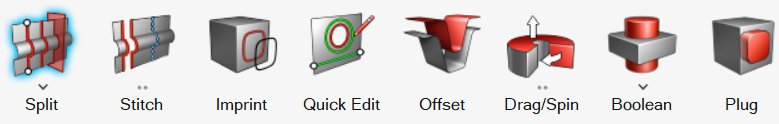

Split

Split工具用于切割面或体

Stitch

Stitch工具包含2个功能按钮：

Stitch 缝合小的间隙
Suppress Edges抑制特征线，特征线由绿色实线变为蓝色虚线。Shift+鼠标左键可以反向操作

Imprint

Imprint 在目标几何上压印特征

Drag/Spin 拉伸/旋转面

Plug

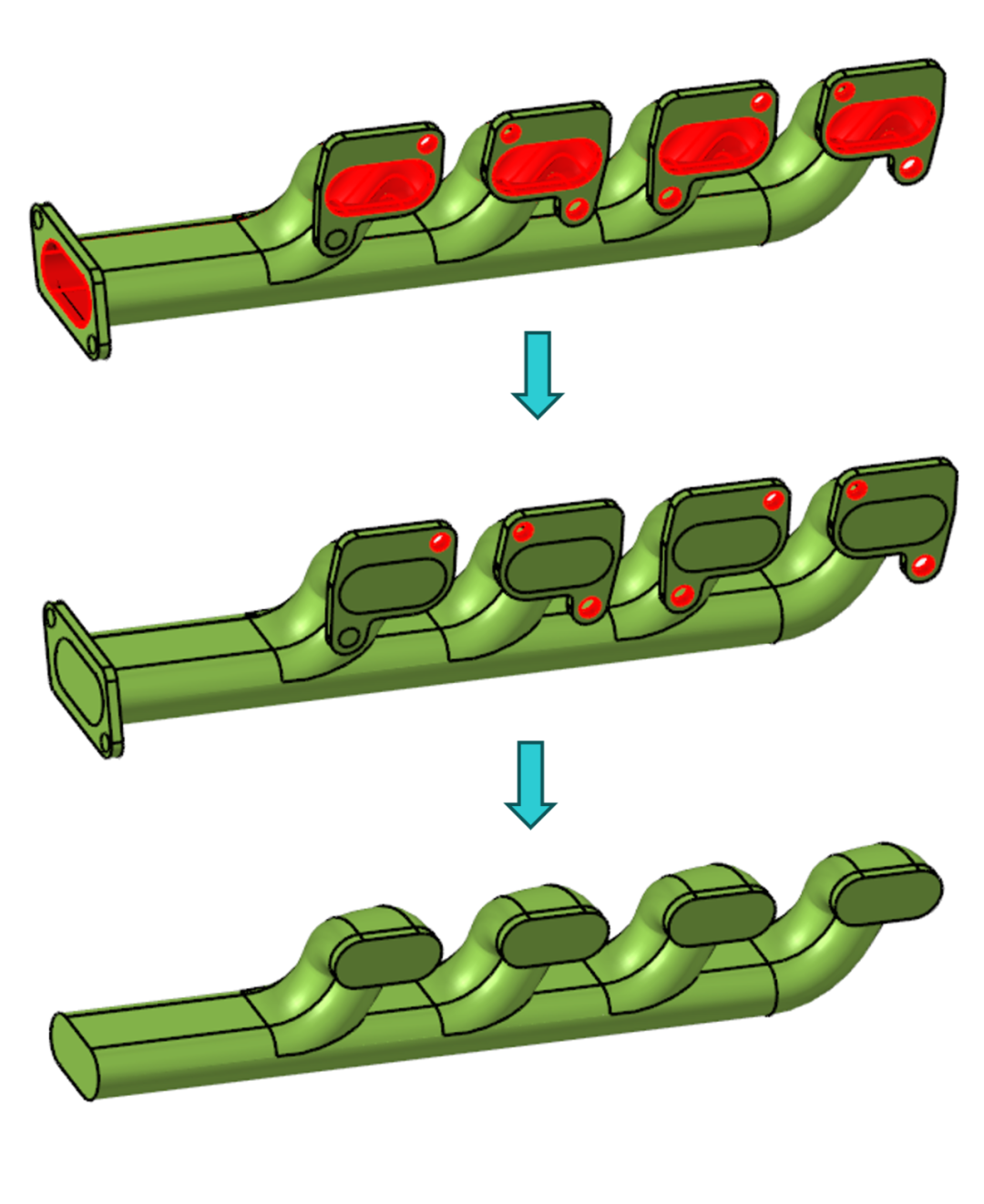

Plug用于提取流体区域。可以从几何面或网格面提取。

LBM前处理不需要用户手动提取流体区域，所以此工具通常用于网格法流体前处理。

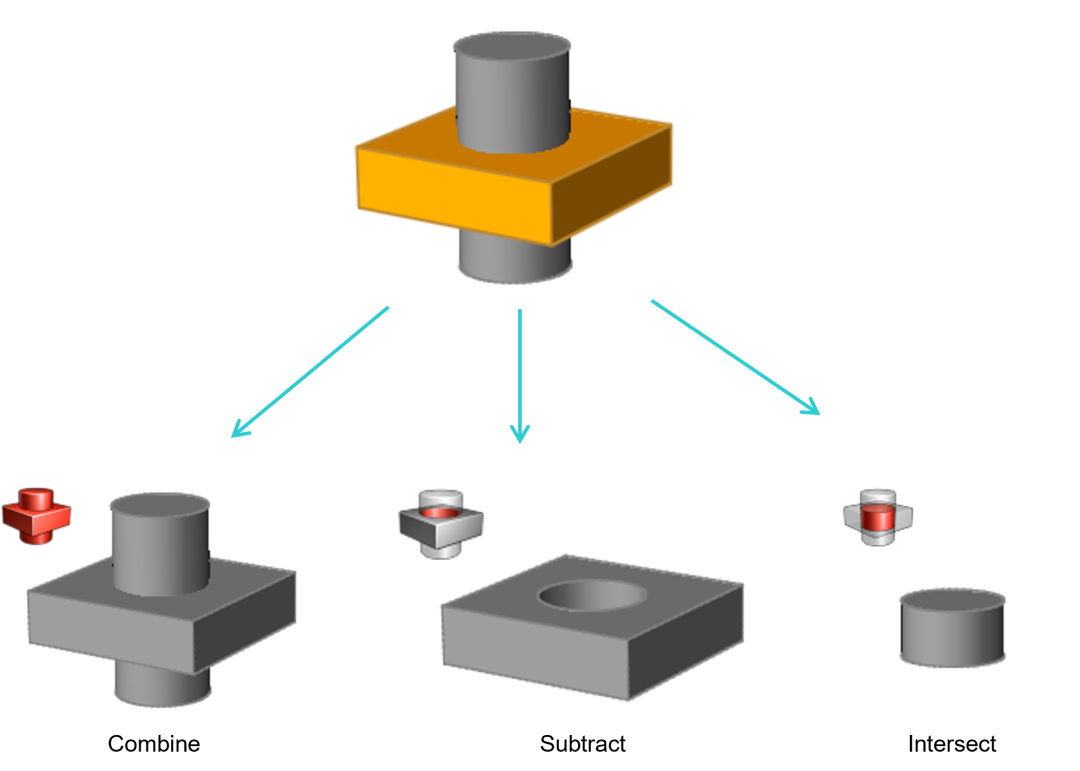

Boolean

Boolean用于对Solid Body进行布尔操作

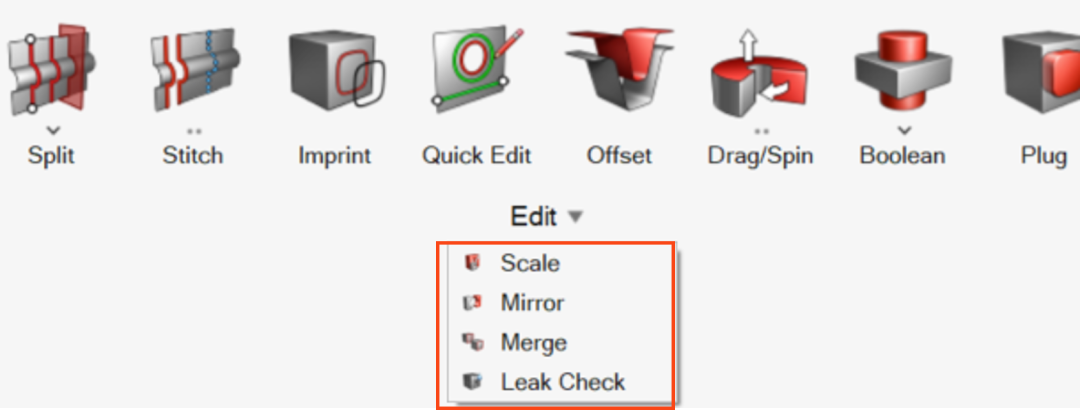

Edit 下拉菜单功能：

Scale 缩放模型
Mirror 镜像
Merge 合并Surface或Solid
Leak Check 检查泄露

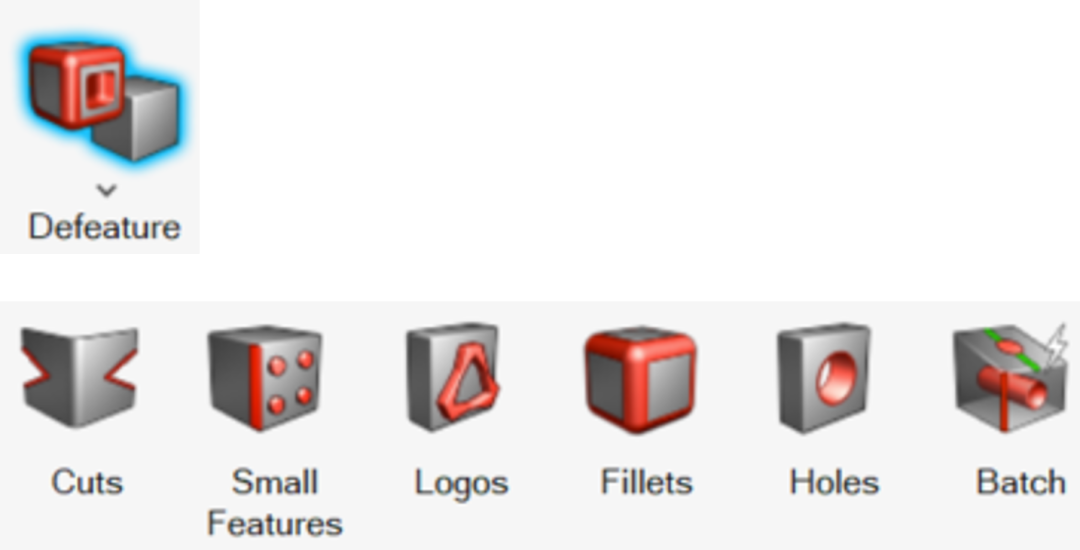

Defeature

Defeature用于简化几何，和HyperMesh是共用的工具箱。

Cuts 用于去除槽、倒圆、倒角特征
Small Features 根据容差自动搜索小特征，例如螺栓/垫片等
Logos 去除零件表面的Logo和文字等
Fillets 根据容差范围批量去除圆角
Holes 根据容差范围批量去除孔（可以是非圆形孔） Batch 高级设置参数，批量清理surface特征

Validate几何拓扑检查

点击按钮会对整个模型进行Surface / Solid的拓扑检查。实际上是Repair→Surface和Repair→Solid功能的组合
需要注意的是：AcuSolve前处理必须通过Validate的各项检查，才能进行下一步填充体网格的操作。ultraFluidX前处理无须此功能。

本期的HyperMesh CFD 功能详解分享就到这里啦，下一期我们将介绍关于Discrete的更多内容。
