HyperMesh CFD功能详解：后处理功能Part 1

Post 后处理模块

• 格式支持：HyperWorks 的流体求解器 AcuSolve/ nanoFluidX/ ultraFluidX/ ElectroFlo

• 可通过ENSIGHT格式读取第三方流体求解器的结果

• 支持流动噪声信号处理

• 流线，矢量图，云图，等值面图，XY Plot图，积分工具，探针工具，自定义表达式

• 支持后台批量执行后处理脚本，自动输出图片，生成PPT报告

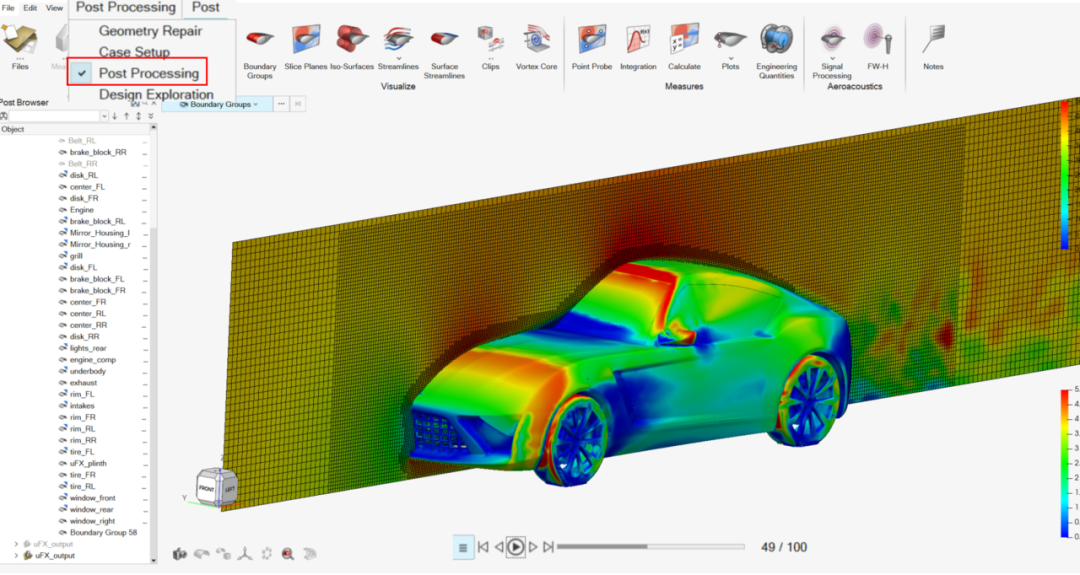

Post 主界面

界面风格和HyperMesh类似，左侧模型树管理部件和用户自定义项目。

PostBrowser

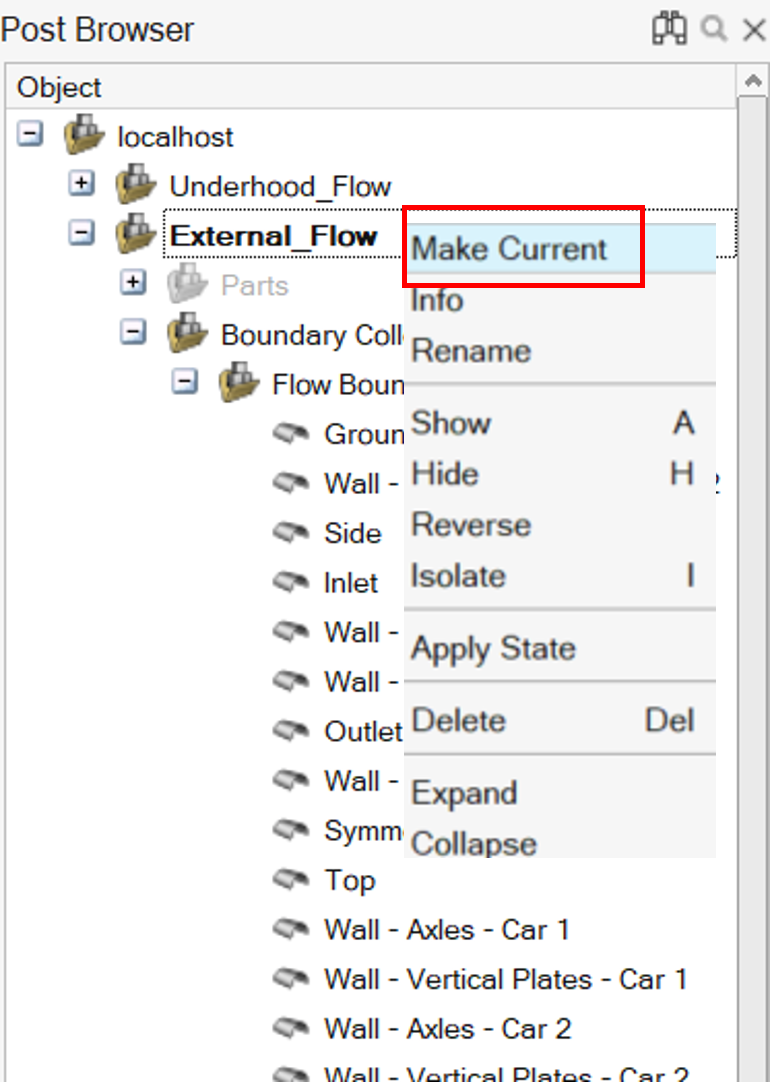

支持同时导入多个结果文件，通过在模型树右键Make Current切换。

导入多个结果

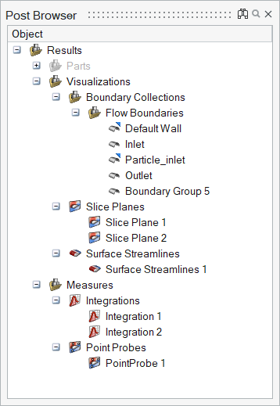

模型树分类管理

Reader Options读入选项

用户在导入结果文件的时候，可以勾选Q-Criterion/ Lamda2/ Vorticity变量，常用于涡结构的显示。

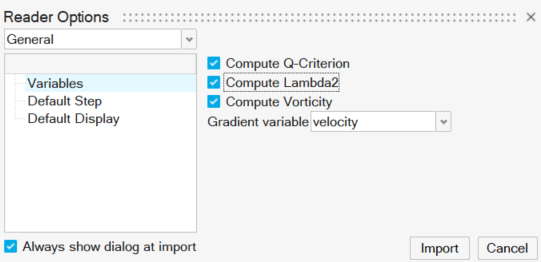

导入UltraFluidX的选项

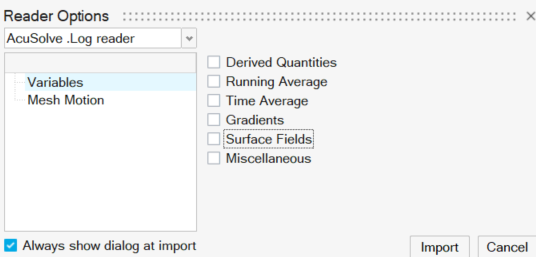

导入AcuSolve的选项

State 状态文件

用户可以通过File→State→Save State将后处理的状态保存为*cpstate文件，方便下次查看。

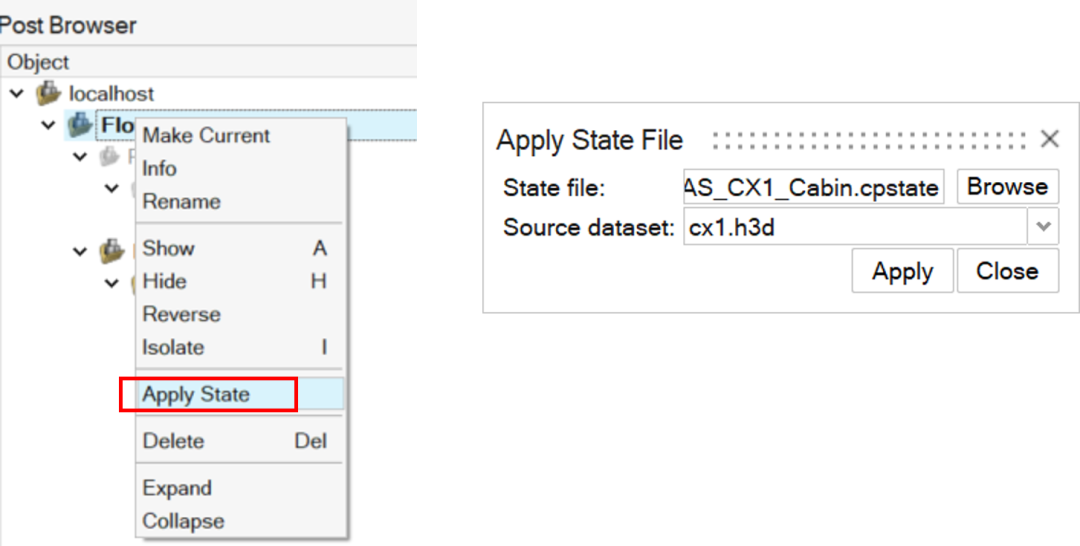

当导入另外一个计算工况文件的时候，可以在模型树右键选择Apply State，导入上次保存的状态文件，应用到当前结果文件，方便比较模型。

示例：Apply State

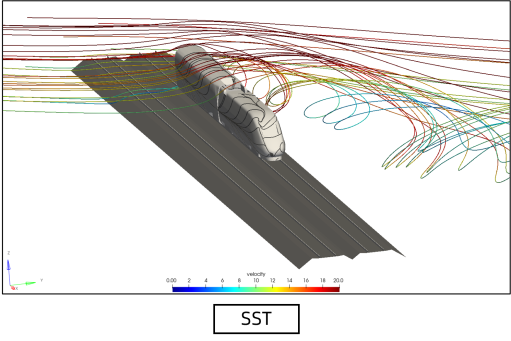

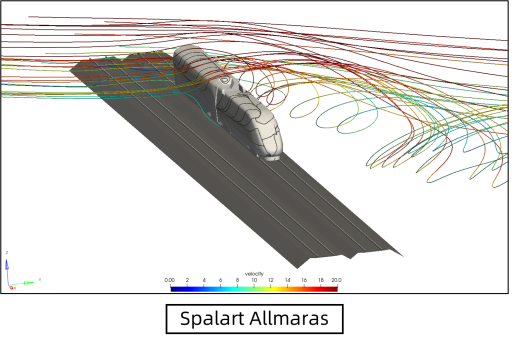

导入第一个模型，定义各种后处理显示。导入第二个模型，并应用state文件，立刻比较两种不同湍流模型的结果差异。

Post 工具栏说明

工具栏基本分为三类：Visualize显示功能/ Measure测量功能/ Aereoacous
