KETTLE使用手册

介绍：Kettle是一个开源的ETL工具,它可以实现数据的抽取、转换、和加载。在Kettle中,数据抽取和转换的处理过程是通过kjb(作业)和ktr(转换)来实现的。本手册将介绍如何配置数据库连接,设置变量,使用Kettle中的控件设计ETL流程。



• 数据库连接配置 （需要用到数据库数据时添加）

主对象树-》DB连接

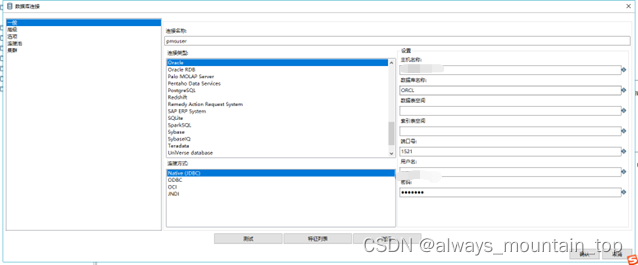

Oracle配置：

右键DB连接-》新建-》选择一般-》找到数据库Oracle-》默认Native(JDBC)方式

填写连接名称、ip地址、数据库名称、数据库端口、用户名、密码

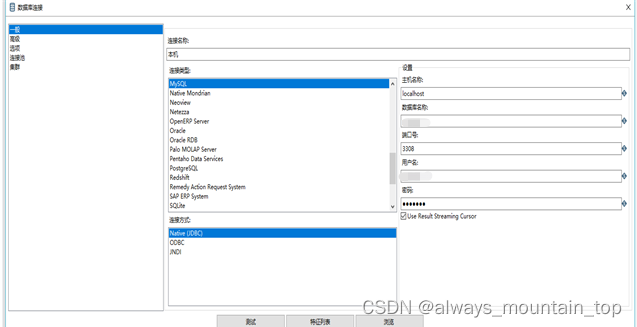

Mysql配置：

右键DB连接-》新建-》选择一般-》找到数据库MySQL-》默认Native(JDBC)方式

填写连接名称、ip地址、数据库名称、数据库端口、用户名、密码





• 作业 (kjb)

介绍：在Kettle中，kjb用于组织ktr，可以看作是ktr之间的调度器，而ktr则是具体的ETL操作





创建流程：

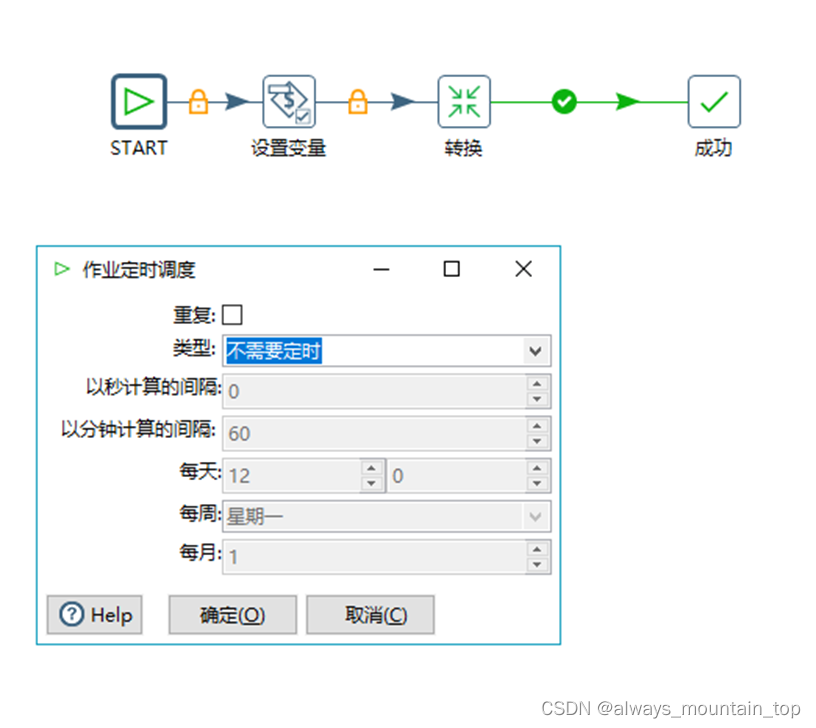

点击左上角上的“+”-》新建“作业”-》选取start组件添加-》添加设置变量组件-》添加转换主键-》添加成功组件

1. Start组件: 作业或变换的起点（可根据需要设置定时器

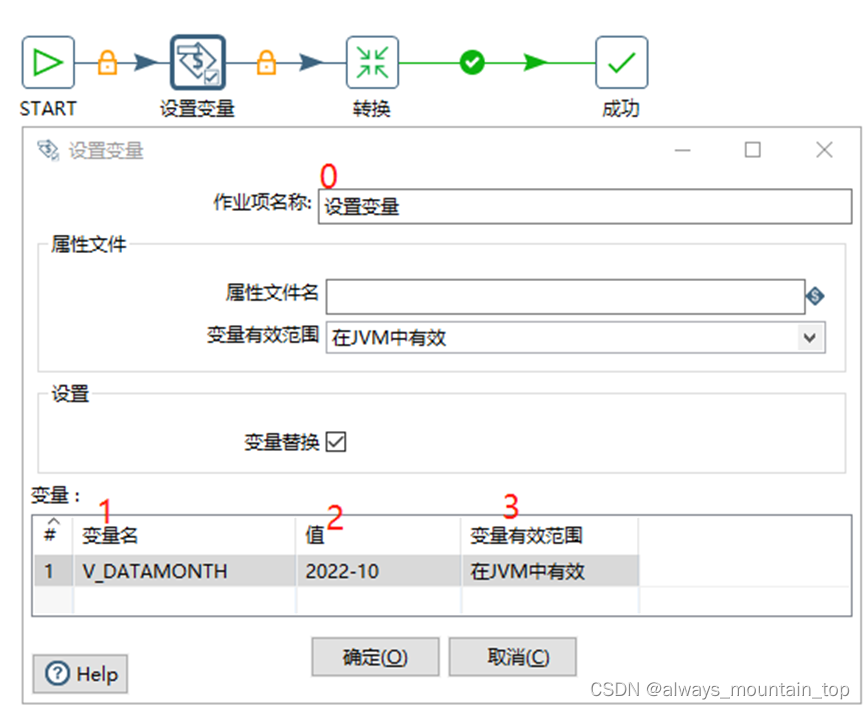

        2.设置变量：用于设置变量，可设置变量的有效范围

                0：改步骤的名称

                1：变量的名称，规范V_参数名

                2：变量的值，固定的值或者${参数名}（获取参数重新设置有效范围）

                3：变量的有效范围，jvm,作业或者转换...

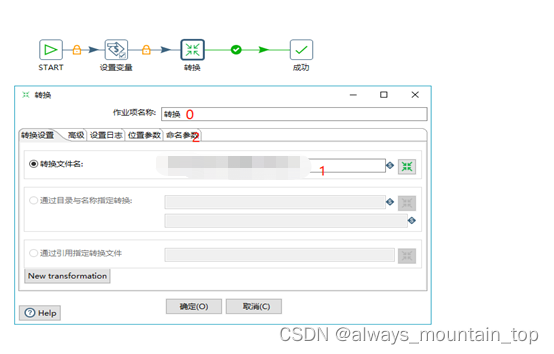

         3.转换：在整个job中可引用其它转换流程

                0:转换在改作业中的步骤命名

                1:选取该转换的绝对路径

                2:设置该转换中的参数

                 4.成功：作业或变换的终点

• 转换（ktr）

介绍：在Kettle中，kjb用于组织ktr，可以看作是ktr之间的调度器，而ktr则是具体的ETL操作

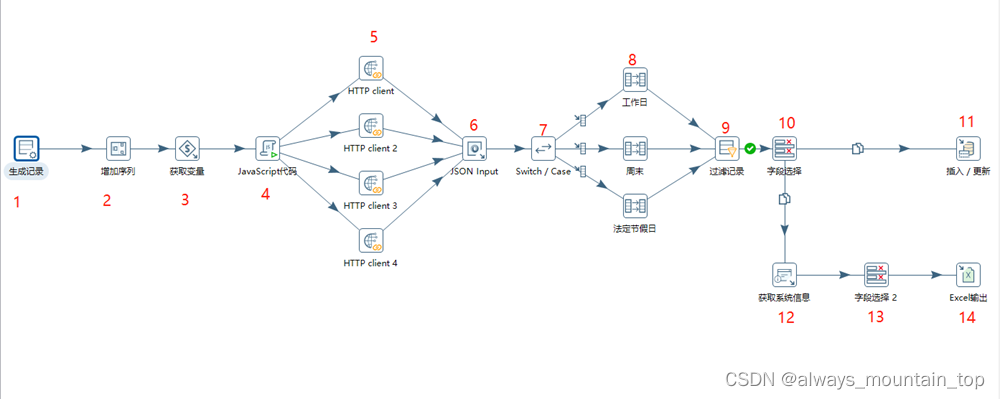

（下列转换是请求互联网生成一年的法定节假日日历并存入数据库中，且生成一份excle文件到本地）

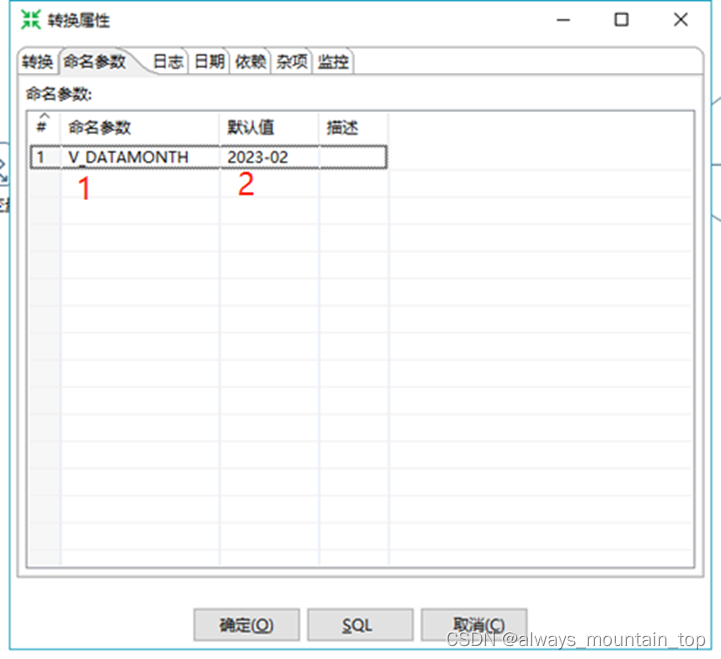

设置该转换的参数，右键转换-》选择转换设置（ctrl+T）-》选择命名参数-》

1：参数名称（规范V_参数名）2：参数值

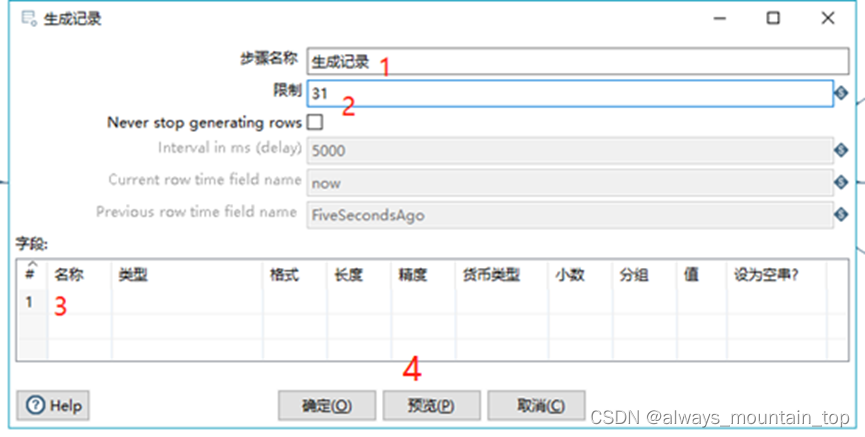

 1.生成记录

        1：步骤命名

        2：生成数量（因为该转换只生成当月，一个月最多31天）

        3：生成固定的字段固定值（可为空）

        4：预览，可以查看是否是需要的数据

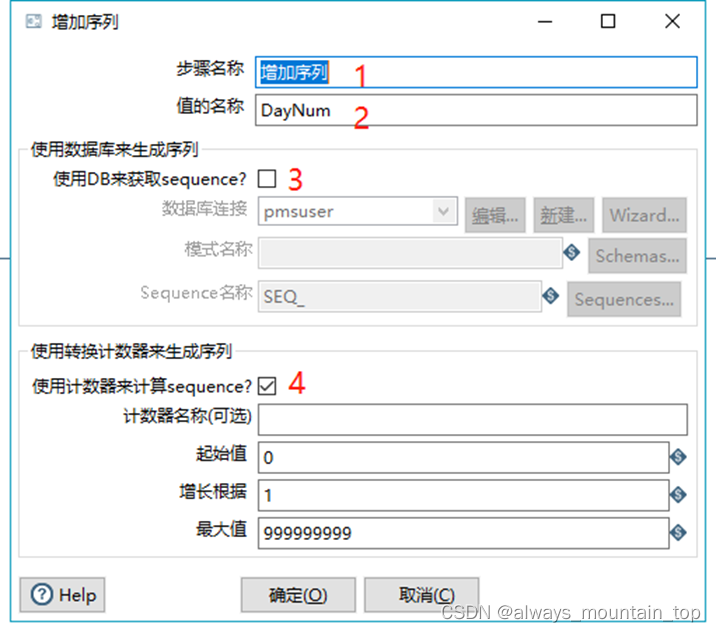

2.增加序列

        1：步骤名称

        2：生成的值名称（后续引用的属性名）

        3：通过数据库来获取序列，数据库连接、序列名称

        4：通过计数器来计算序列，根据需求输入起始值，增长值，最大值

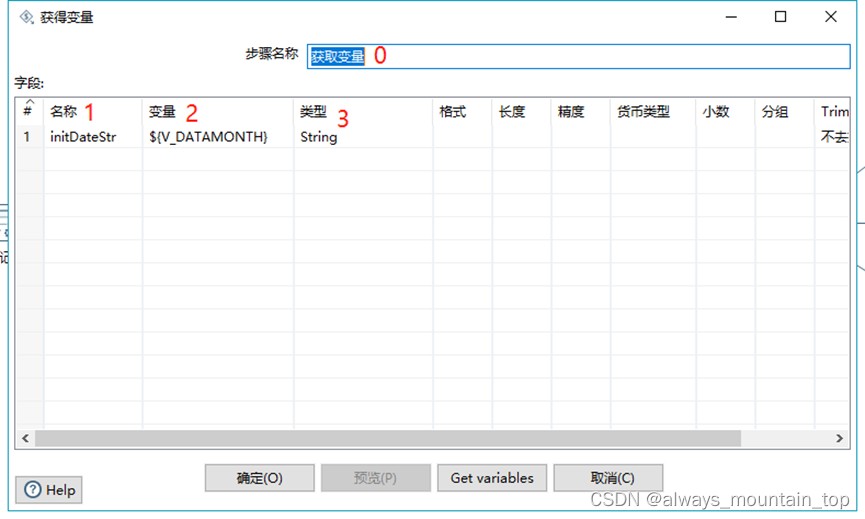

3. 获取变量

        获取传到转换的参数，该转换中的参数是从转换属性中设置获取到的，也可以从上一层的作业中获取

        0：步骤名称

        1:属性名，获取到变量后续使用的名称

        2:${变量名称}，获取到变量

        3:变量数据类型

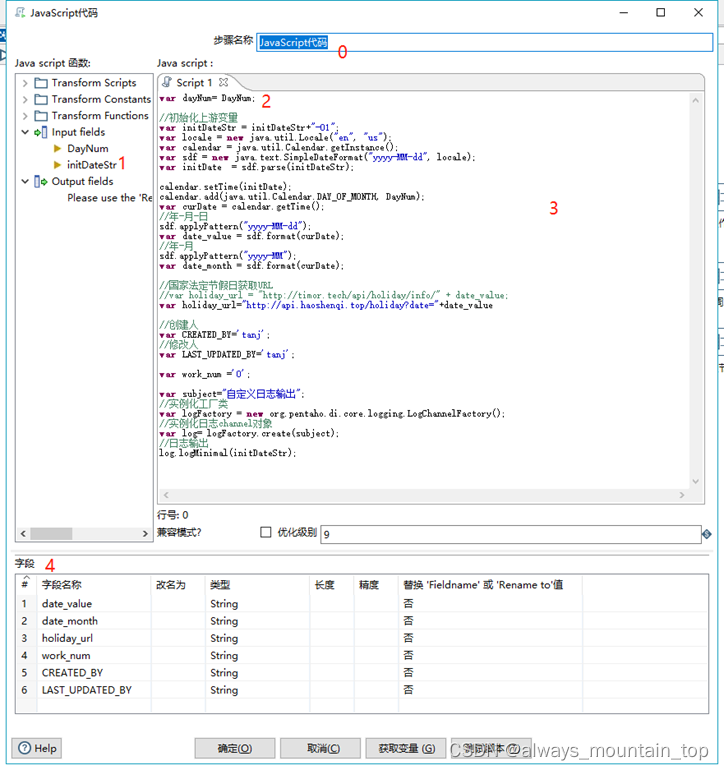

4. JavaScript脚本

根据自定义脚本去执行对应的操作

        0：步骤名称

        1：输入参数（从上面步骤获取到的变量，可以直接点击在代码块中使用）





        必须使用连接线连接后才能获取到这些参数

        2：参数的使用，可以点击（以免出错）自动输入到代码块，也可以输入变量

        3：代码块，根据自己的需求编写JavaScript代码

        4：输出变量，可以点击获取变量直接全部添加，可以根据需求更改名称添加输出变量

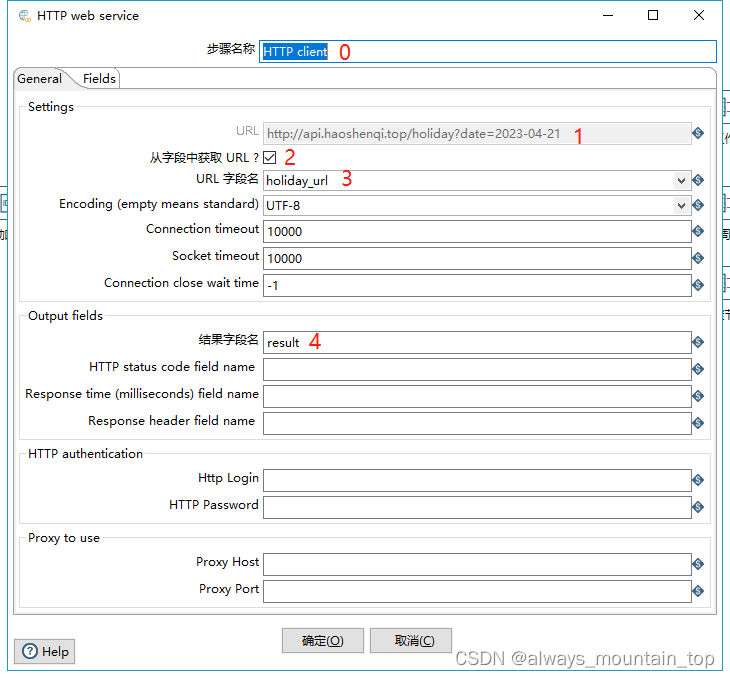

5. http请求



        填写对应的url进行请求，返回对应的结果

        0：步骤命名

        1：url请求地址链接

        2：是否使用字段中的地址，还是固定地址

        3：字段中的地址的属性变量名

        4：返回结果参数名

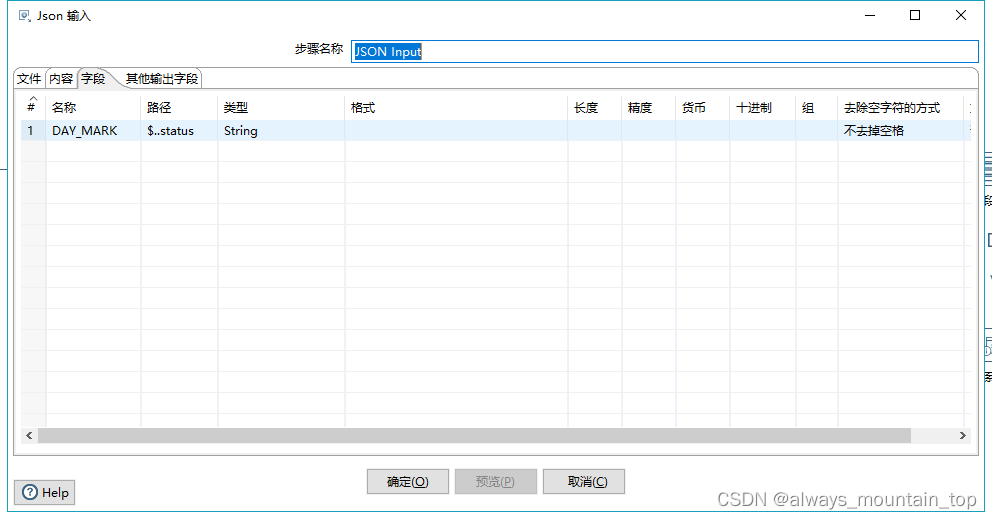

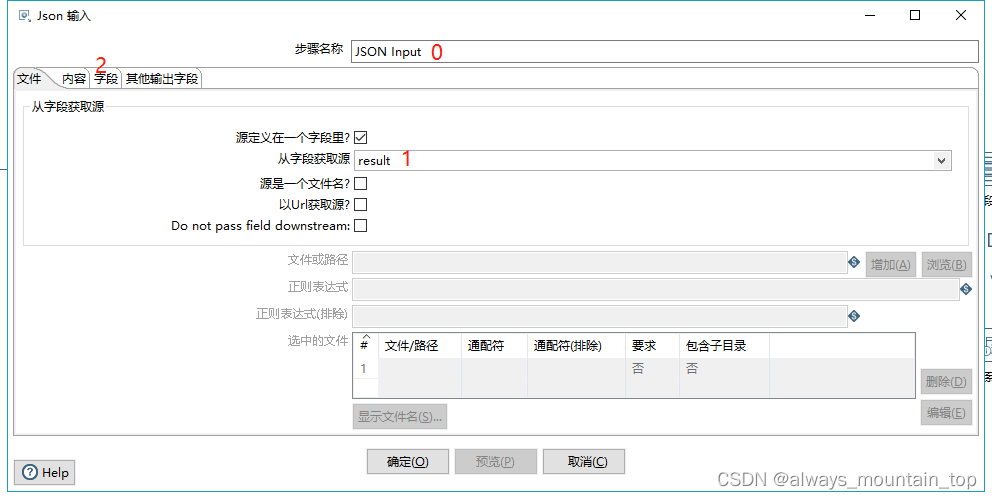

6.Json 输入

        0：步骤名称

        1：勾选原定义在一个字段里（这里的字段名是上面结果中的result）

        2：需要解析的字段及来源格式

        如下图2：名称：解析到结果后面用的字段名，路径：要解析到的字段位置$..字段名(第一层)，类型：字段的类型

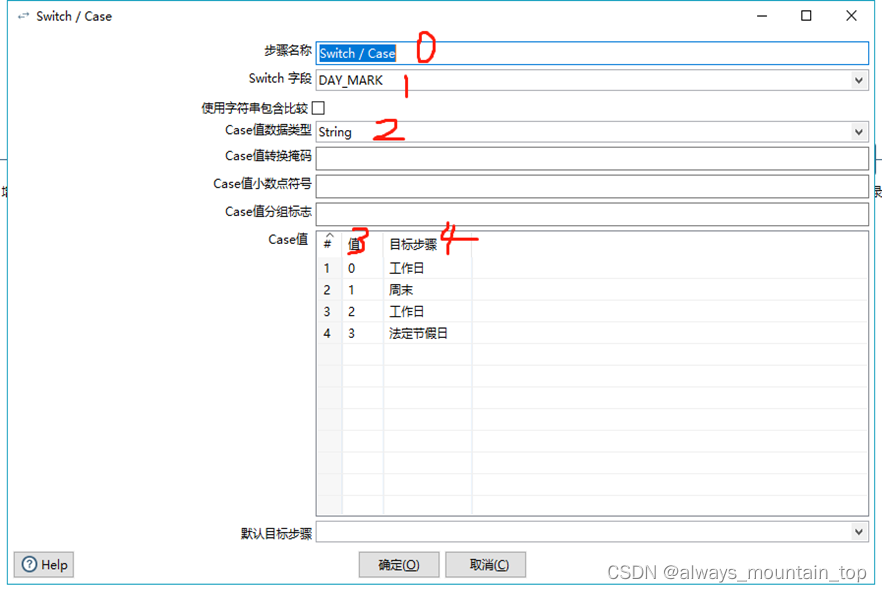

  7. switch/case

        根据字段不同的值调用不同的目标步骤

        0：步骤命名

        1：switch字段（判断的字段）

        2：字段的值的数据类型

        3：当判断的字段等于该值时执行对应的步骤

        4：当判断的字段等于前面的值时执行的目标步骤

8.设置字段值

        更改某个值为另一个变量的值

        0：步骤命名

        1：需要修改的字段名（通过前面的数据需要把某个字段设置为某个值）

        2：修改的值

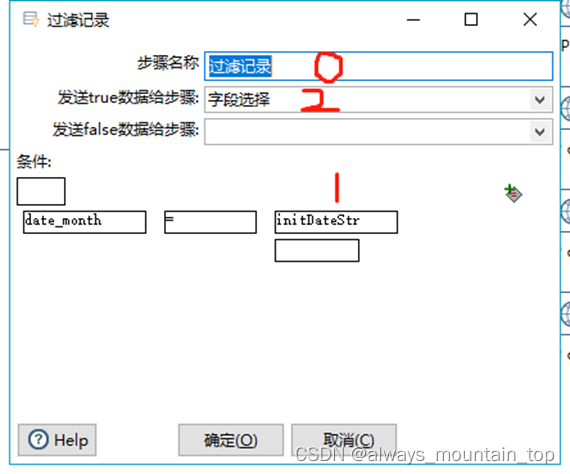

9.过滤记录

        过滤的某个条件成立的数据

        0：步骤命名

        1：判断条件

        2： 符合下面条件的数据执行下一步的目标

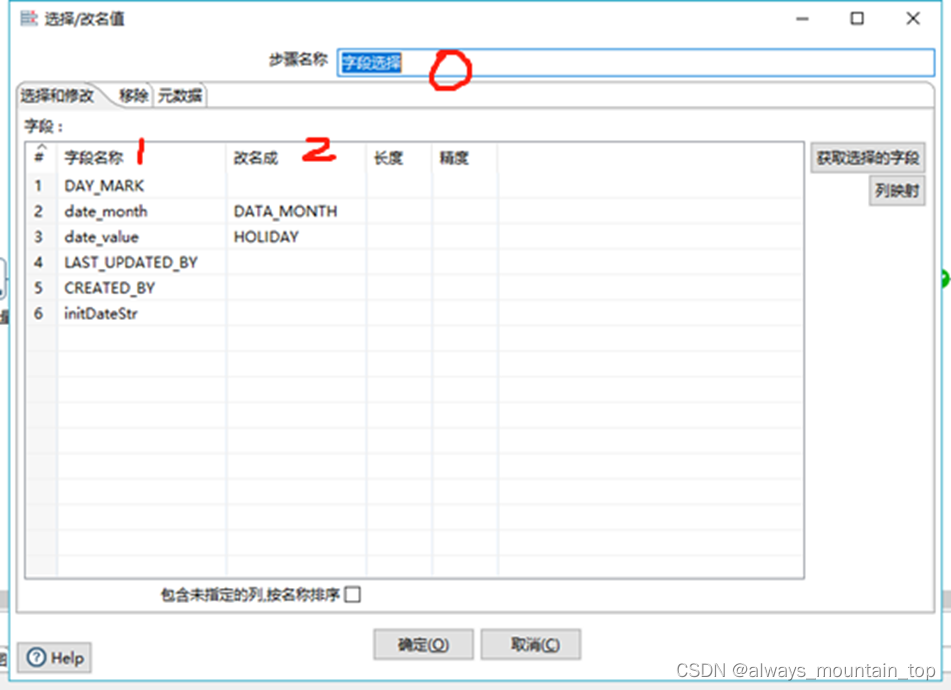

9.字段选择



        选择要使用的数据字段

        0：步骤命名

        1：需要的字段，选择需要用到的数据字段

        2：重命名字段属性名

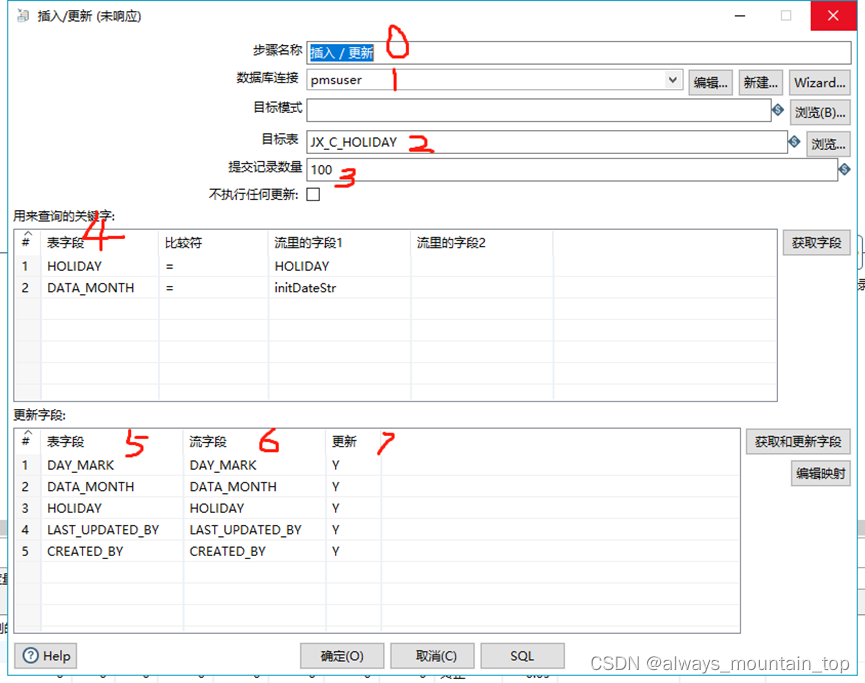

10.插入/更新:



        对应数据库连接，对应的条件，对应的字段更新或新增

        0：步骤命名

        1：选择连接的数据库

        2：选择数据存放的目标表

        3：提交的数据量

        4：查询与数据库字段判断是更新还是新增的条件

        5：对应的数据库表字段

        6：对应的转换中传输出来的数据字段名

        7：是否更新时更新该字段的数据

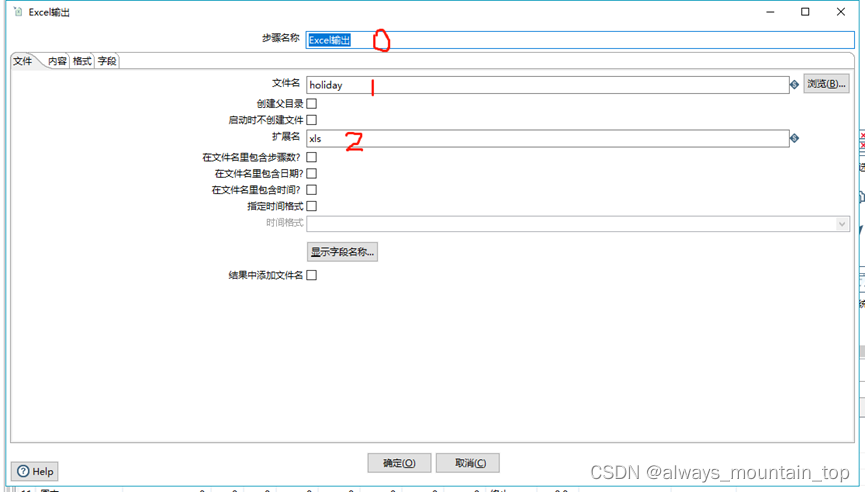

11.Excel输出：

        获取到的数据进行excle生成到本地，或者excle输出通过ftp上传到指定的地方

        0：步骤的命名

        1：生成文件的名称

        2：生成的文件名后缀名

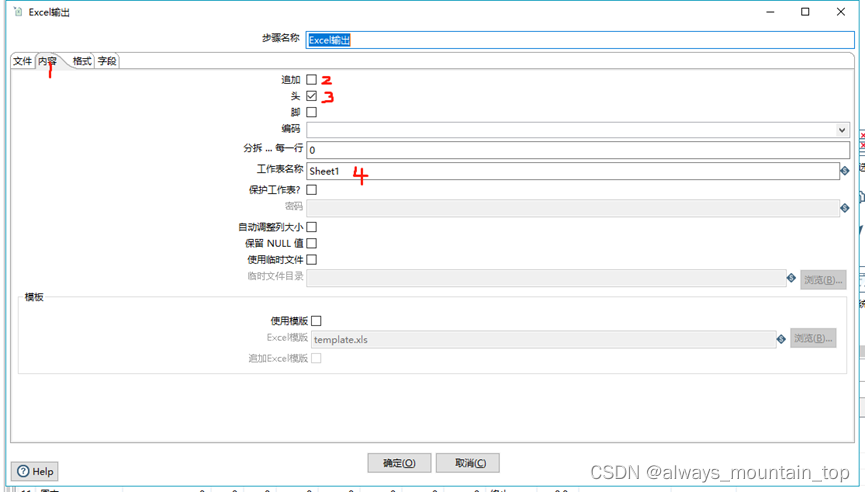

内容：设置excle格式

1：对excle文件内容进行设置

2：是否追加还是新建

3：是否需要文件内的数据头

4：工作表名称

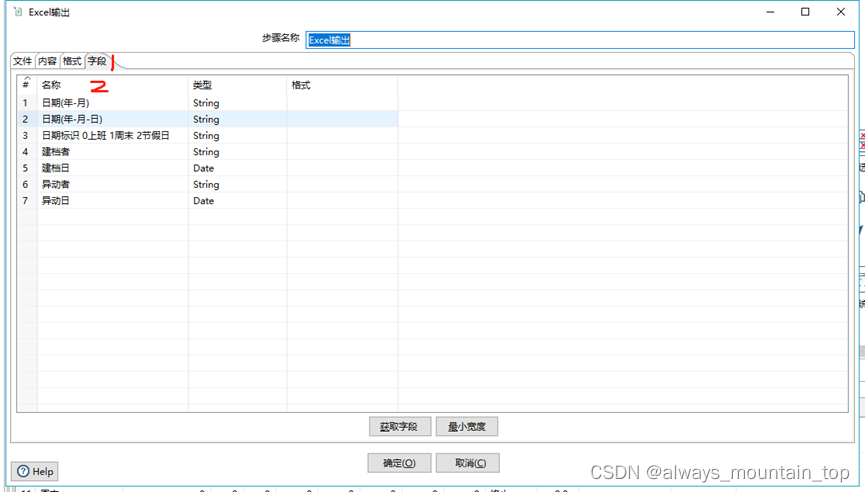

 字段：选择上个管道输出的数据

1：excle内容取的字段

2：字段名称，可以在上一层加一个字段选择重命名

• 简易转换（ktr）

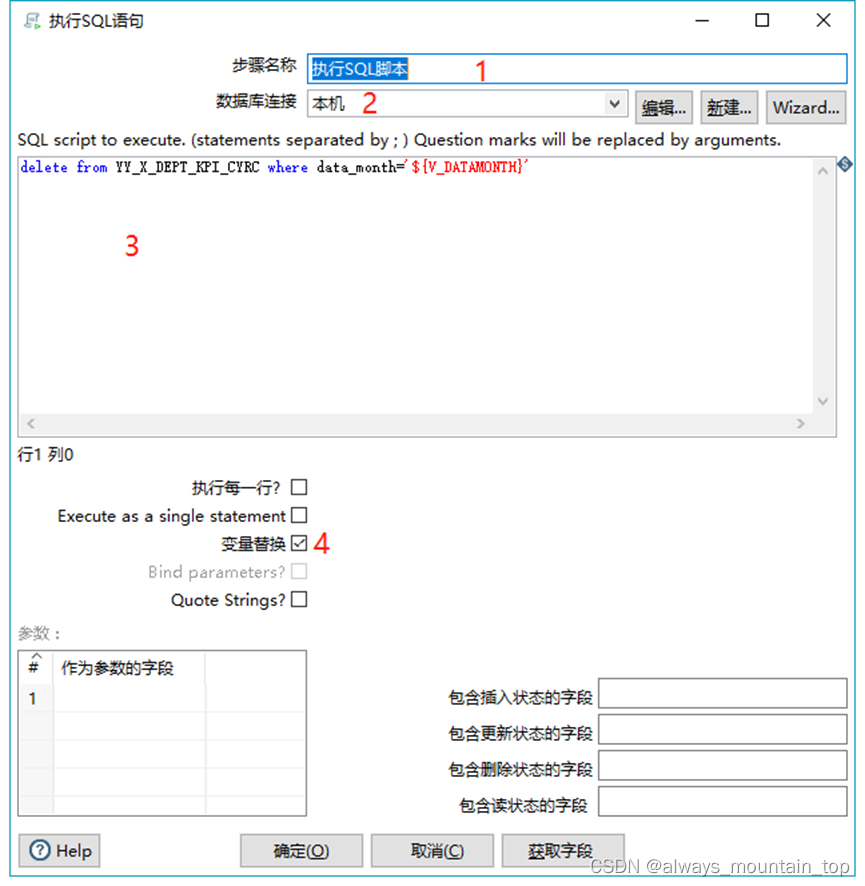

 1. SQL脚本

用于执行自定义的SQL语句，可以用来查询、插入、更新、删除等操作。配置时需要填写数据库连接，以及SQL语句和参数等信息

1：步骤命名

2：数据库连接，选择使用的数据库

3：sql代码区域，根据需求编写sql代码，用到变量参数用${参数名}替代，变量参数命名规则：v_名称

4：是否替换语句里的变量

2.表输入

        用于从数据库中读取数据。需要配置查询语句,数据库连接和查询参数等信息

        1：步骤命名

        2：数据库连接，选择使用的数据库

        3：sql代码区域，根据需求编写sql代码，用到变量参数用${参数名}替代，变量参数命名规则：v_名称

        4：是否替换语句里的变量

        5：预览：可以查看语句是否正确，且预览结果

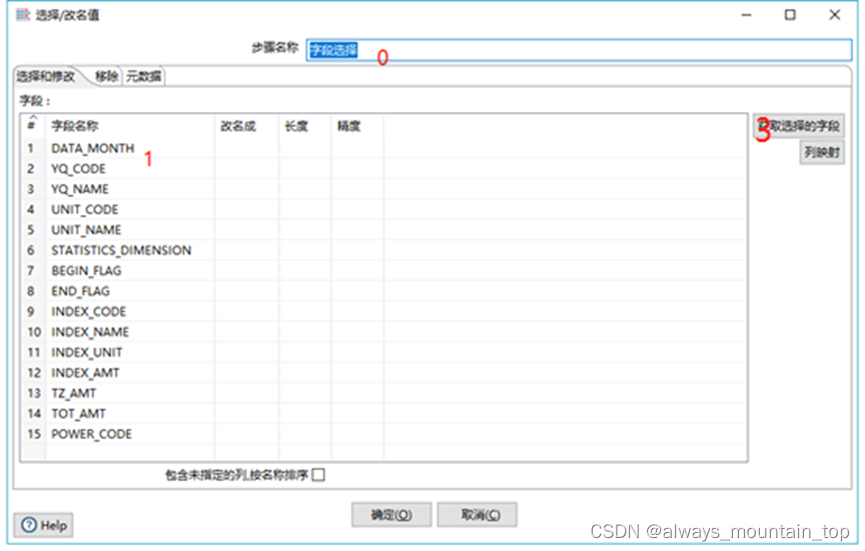

 3.字段选择

        用于选择需要操作的字段。需要选择操作类型（包括保留、删除、重命名、增加常量等）、输入字段以及输出字段信息

        0：步骤命名

        1：需要的字段，选择需要用到的数据字段

        3：获取上个步骤的所有可用参数属性

4.表输出



        用于将数据写入数据库中。需要配置表名、数据库连接，把步骤中的数据字段与表字段对应插入

        0：步骤命名

        1：数据库连接，选择使用的数据库

        2：选择数据存放的目标表

        3：是否批量数据插入

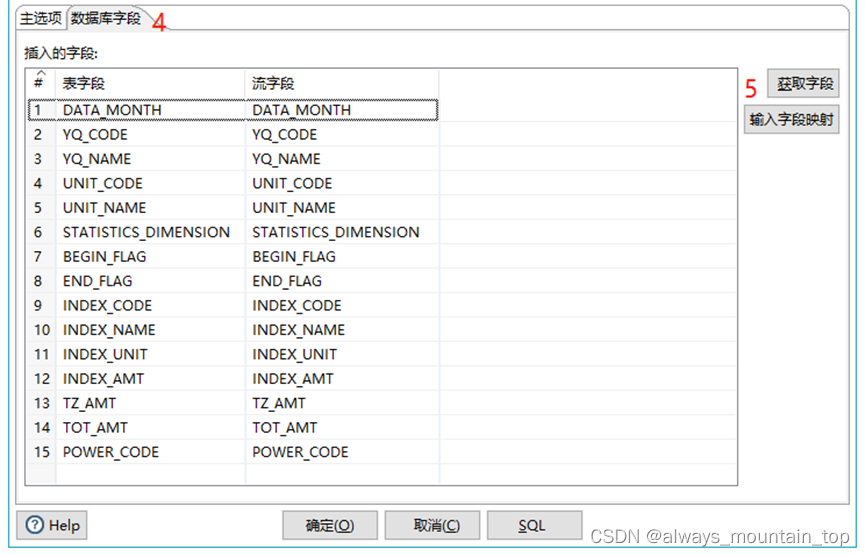

        4：工作流中的字段与数据库字段进行匹配

        5：获取到流中的字段自动匹配（需校验更改）
