SIP开源库pjSIP简介

基本框架说明

PJLib使用

Windows下库编译



PJSIP（http://www.pjsip.org/）是一个免费的开源多媒体通信库，实现了基于标准的协议（如SIP，SDP，RTP，STUN，TURN和ICE）。把基于信令协议SIP的多媒体框架和NAT穿透功能整合成高层次、抽象的多媒体通信API。

基本框架说明

PJSIP库主要包括：

• SIP协议栈：处理SIP消息

• 流媒体处理模块：RTP/RTCP等媒体包处理

SIP协议部分

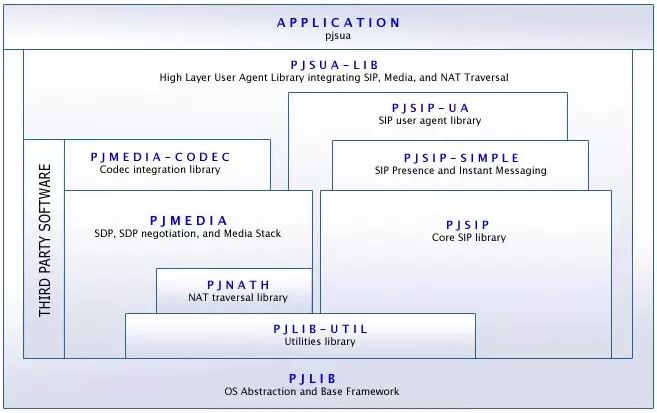

SIP协议由下往上进行了多层封装：

• pjlib库：最底层、最基础的库，实现平台抽象和框架（数据结构、内存分配、文件I/O，线程同步等）

• pjlib-util库：封装常用算法，如MD5、CRC32等，以及json、xml格式解析

• pjnath库：处理NAT穿越问题

• pjmedia和pjmedia-codec库：处理SDP协商、媒体编码和传输等

• pjsip-core库：SIP协议栈的核心，包含几个重要的模块SIP endpoint, SIP transaction module, SIP dialog module, transport layer

• pjsip-simple库：SIP时间与出席框架

• pjsip-ua库：INVITE会话的高层抽象，方便创建一个SIP会话，同时还实现了Client的注册API

• pjsua库：高层次抽象API，是对前面库的封装

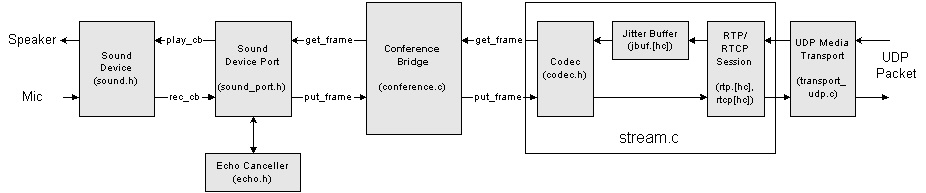

媒体处理部分

该模块主要包含两部分：

• media transport：负责接收媒体流，支持RTP（UDP）、SRTP（加密）、ICE（NAT穿透）

• 媒体端口（media port）框架：实现了各种媒体端口，每一个端口上定义各种操作（创建、销毁、get/put等），常用媒体端口有：File writer（记录媒体文件），File player（播放媒体文件）、stream port 、conference port（可以实现多方通话）、master port等。





PJLib使用

在使用PJLib时，需要遵守一定的规则，对应pjsua，在使用里面接口前：

• 创建SUA：pjsua_create，主要是初始化各底层库、内存池，创建SIP端口（endpoint）

• 初始化SUA：pjsua_init，主要是初始化SIP-UA（媒体处理、NAT处理等）；此时可配置日志文件（只有配置日志文件才会记录日志）

• 创建传输协议：pjsua_transport_create，创建SIP与Media使用的传输协议（如UDP）

• 启动SUA：pisa_start，主要启动底层子系统（电话、媒体、出席），并设定SUA为running状态

库使用前初始化流程

auto status=pjsua_create();
if ( !PjRetsuccess(status) ){
  ...
}

//Init pisa
pisua_config pjconf;
pjsua_config_default(&pjconf);
pjconf.cb.on_incoming_call = &Onincomingcall;
pjconf.cb.on_call_media_state = &Onmediastate;
pjconf.cb.on_call_state = &Oncallstate;
pjconf.cb.on_reg_started = &Onregstarted;
piconf.cb.on_reg_state = &Onregstate;

pjsua_logging_config logconf;
pjsua_logging_config_default(&logconf);
logconf.logfilename ="./mylog.log";  // 设定日志文件
logconf.console_level=0; // 禁用console输出
logconf.level = 4; // 记录Deubg及以上的日志（<=此等级的全部记录）
logconf.decor =PJ_LOG_HAS_LEVEL_TEXT;

status=pjsua_init(&pjconf, &logconf, NULL)
if (!PjRetsuccess(status)){
  ...
}

// add transport
pjsua_transport_config portconf;
pjsua_transport_config_default(&portconf);
portconf.port =0;  // select any available
status=pjsua_transport_create(PJSIP_TRANSPORT_UDP, &portconf, NULL);
if (!PjRetsuccess(status)){
  ...
}

// Start now
status=pisa_start();
if (!PjRetsuccess(status)){
  ...
}

在使用完成退出前，需调用pisa_destroy()完成清理工作；若有通话，则需要先通过pjsua_call_hangup_all()来挂断（电话挂断后，需要等待一定时间等待完成媒体端口的断开与清理，如1s）。

Windows下库编译

下载源码后，修改（新建）pjlib/include/pj/config_site.h（主要是各种宏定义，默认可为空），然后使用VS2015直接编译。编译完成后主要生成libpjproject**.lib和pjsua2-**.lib。

• 若提示库不匹配，修改：C/C++ - 代码生成 - 运行库

• Link失败，则需要增加依赖库（连接器 - 输入）：iphlpapi.lib,;dsound.lib;dxguid.lib;netapi32.lib;mswsock.lib;ws2_32.lib;odbc32.lib;

• samples中的代码通过pjsip-apps\build\Samples-vc.mak进行编译的，若要调试，需要通过sample_debug工程进行（在debug.cpp中include对应.c文件即可，但要注意c文件使用C++编译时需要修改各种类型转换错误）

若要使用高层接口（C++类）则引用pjsua2和pjproject，否则（使用基本库）只需引用pjproject库即可。对应的头文件在：

• pjsip/include

• pjlib/include

• pjlib-util/include

• pjmedia/include

• pjnath/include
