NavigationDrawer 简介

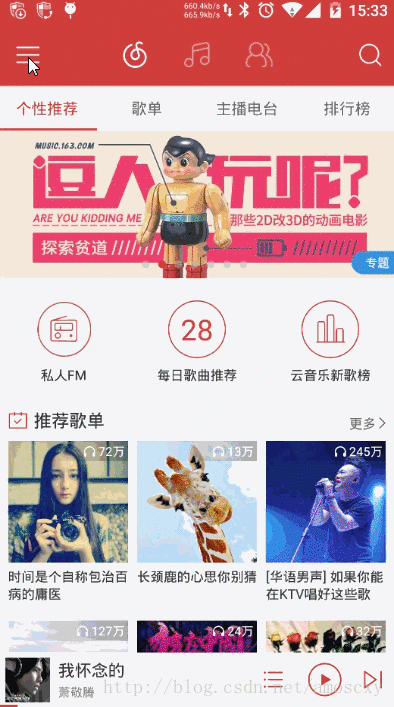

NavigationDrawer 是 Google 在 Material Design 中推出的一种侧滑导航栏设计风格。说起来可能很抽象，我们直接来看看网易云音乐的侧滑导航栏效果

这里写图片描述

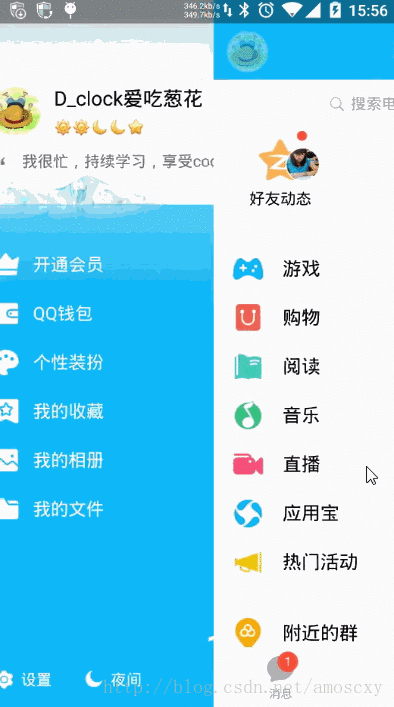

Google 为了支持这样的导航效果，推出一个新控件 —— DrawerLayout 。而在 DrawerLayout 没诞生之前，需求中需要实现侧滑导航效果时，我们必然会选择去选择一些成熟的第三方开源库（如最有名的 SlidingMenu）来完成开发。效果上，普遍都像手Q 那样：

这里写图片描述

在对比过 DrawerLayout 和 SlidingMenu 的实现效果后，基于以下的几点，我认为完全可以在开发中使用 DrawerLayout 取代以前的 SlidingMenu：

从动画效果上看，你会发现两者仅仅是在移动的效果上有些差别外，其他地方并没有太大的差异
在交互效果上，我认为这两者都差不多的，就算你把网易云音乐的效果套到了手Q 上，也不会影响到用户的交互
DrawerLayout 用起来比 SlidingMenu 更简单，代码量更少(往下看就知道了)
DrawerLayout 是向下兼容的，所以不会存在低版本兼容性问题
Google 亲儿子，没理由不支持啊！！！！！！

初识 DrawerLayout

一般情况下，在 DrawerLayout 布局下只会存在两个子布局，一个内容布局和一个侧滑菜单布局，这两个布局关键在于 android:layout_gravity 属性的设置。如果你想把其中一个子布局设置成为左侧滑菜单，只需要设置 android:layout_gravity=”start” 即可（也可以是 left，右侧滑则为 end 或 right ），而没有设置的布局则自然成为内容布局。那么，使用 DrawerLayout 到底有多简单呢，我们先直接看看下面的布局文件

layout/activity_simple_drawer.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <android.support.v4.widget.DrawerLayout
        android:id="@+id/simple_navigation_drawer"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <!--内容视图-->
        <include
            android:id="@+id/tv_content"
            layout="@layout/drawer_content_layout"
            android:layout_width="match_parent"
            android:layout_height="match_parent" />

        <!--左侧滑菜单栏-->
        <include
            layout="@layout/drawer_menu_layout"
            android:layout_width="250dp"
            android:layout_height="match_parent"
            android:layout_gravity="start" />

        <!--右侧滑菜单栏-->
        <include
            layout="@layout/drawer_menu_layout"
            android:layout_width="250dp"
            android:layout_height="match_parent"
            android:layout_gravity="end" />
    </android.support.v4.widget.DrawerLayout>

</RelativeLayout>

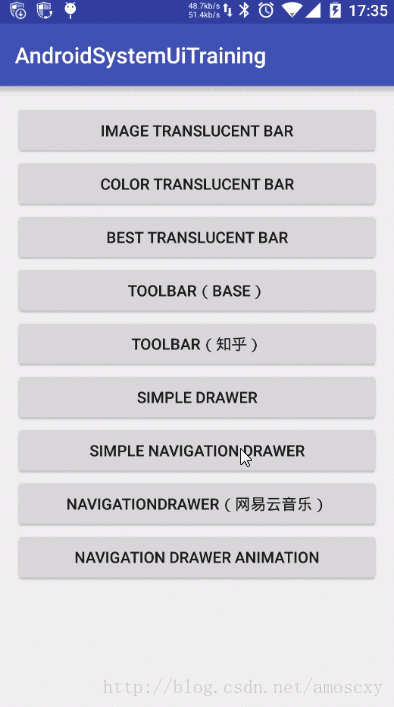

到此，你在 Activity 里面什么都不用做，就已经完成了下面侧滑效果的实现了。

这里写图片描述

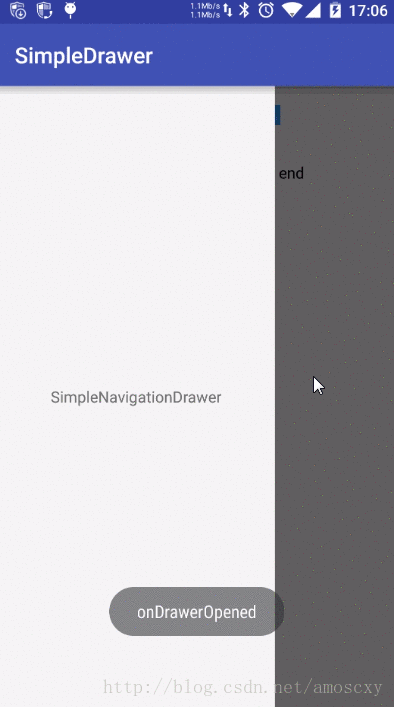

Google 也为我们提供了 DrawerLayout 很多常用的API，其中包括：打开或关闭侧滑栏、控制侧滑栏的方向、设置滑动时渐变的阴影颜色和监听滑动事件等，效果如下图。

这里写图片描述

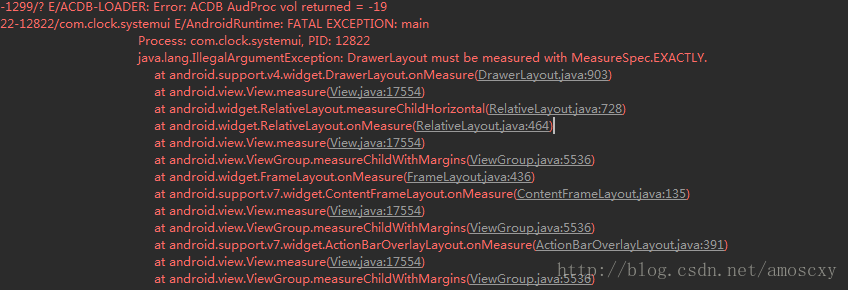

具体详细代码请参加工程中的 SimpleDrawerActivity，此处就不贴代码了。还有一处 DrawerLayout 使用的小细节需要温馨提醒一下，有一次，我手误把 DrawerLayout 的 android:layout_width 设置成 wrap_content，就出现下面的异常了

这里写图片描述

只需要把 android:layout_width 设置成 match_parent 即可。

再识 NavigationView

在 Google 推出 NavigationDrawer 设计中，NavigationView 和 DrawerLayout 是官方推荐的最佳组合。在使用 NavigationView 前，因为它是在 Material Design 的兼容包中，所以需要先在 build.gradle 中引入

compile 'com.android.support:design:25.3.1'

这里因为我工程配置的 compileSdkVersion 是25 ，所以需要引入 com.android.support:design：25.x.x 的版本。

接下来简单的介绍一下 NavigationView 的使用，我们继续看看几个相关布局文件 layout/activity_simple_navigation_drawer.xml、layout/navigation_drawer_header.xml、menu/navigation_drawer_menu.xml 和实现效果：

layout/activity_simple_navigation_drawer.xml

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/drawer"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical">

        <TextView
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:gravity="center"
            android:text="NavigationDrawerContent" />
    </LinearLayout>

    <android.support.design.widget.NavigationView
        android:id="@+id/navigation_view"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        app:headerLayout="@layout/navigation_drawer_header"
        app:menu="@menu/navigation_drawer_menu" />

</android.support.v4.widget.DrawerLayout>

layout/navigation_drawer_header.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="250dp"
    android:background="@color/color_512da8">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentBottom="true"
        android:layout_alignParentLeft="true"
        android:layout_margin="10dp"
        android:text="HeaderLayout"
        android:textColor="@android:color/white"
        android:textSize="18sp" />
</RelativeLayout>

menu/navigation_drawer_menu.xml

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">

    <group android:checkableBehavior="single">
        <item
            android:id="@+id/item_green"
            android:icon="@mipmap/green"
            android:title="Green" />
        <item
            android:id="@+id/item_blue"
            android:icon="@mipmap/blue"
            android:title="Blue" />
        <item
            android:id="@+id/item_pink"
            android:icon="@mipmap/pink"
            android:title="Pink" />
    </group>

    <item android:title="SubItems">
        <menu>
            <item
                android:id="@+id/subitem_01"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem01" />
            <item
                android:id="@+id/subitem_02"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem02" />
            <item
                android:id="@+id/subitem_03"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem03" />
        </menu>
    </item>

    <item android:title="SubItems">
        <menu>
            <item
                android:id="@+id/subitem_04"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem04" />
            <item
                android:id="@+id/subitem_05"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem05" />
            <item
                android:id="@+id/subitem_06"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem06" />
        </menu>
    </item>
</menu>

最终得到下面的效果

这里写图片描述

总的来说，NavigationView 比较关键的属性就只有 app:headerLayout 和 app:menu ，它们分别对应效果图中顶部的紫色区域（layout/navigation_drawer_header.xml）和下方的填充菜单项(menu/navigation_drawer_menu.xml)。其实是用起来也和 DrawerLayout 一样，非常简单。

不实用的 NavigationView 的 app:headerLayout 和 app:menu 属性

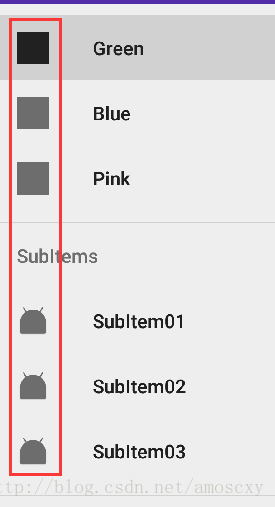

其实谈到 NavigationView，个人认为它的app:headerLayout 和 app:menu 属性设计并不实用，而且是比较呆板的。最直接的一点是，它的菜单图标

这里写图片描述

第一次运行代码的时候，把我五颜六色的图标居然跑出来这效果，好在代码中可以调用下面这个API

mNavigationView.setItemIconTintList(null);//设置菜单图标恢复本来的颜色

还原菜单图标庐山真面目。（着实看不懂 Google 的设计了…）

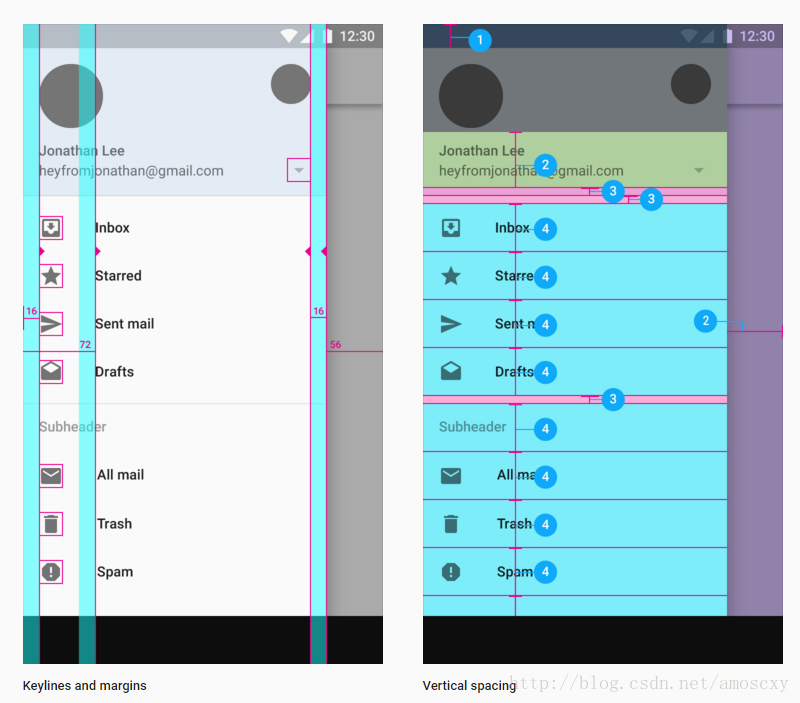

其次，是关于菜单项中图标大小和文字间距之类的设置，从 Google 的设计文档来看，

这里写图片描述

NavigationView 基本已经规定设置好了大小距离，留给我们可以改动的空间并不多。如果你想调整一下菜单的布局宽高之类的，基本是不可能的了（即使可能，也估计非常蛋疼）。所以，目前我基本还没见过国内哪个 app 是直接使用了 NavigationView 来做导航（如果有的话，欢迎告知一下）。

仿网易云音乐的 NavigationDrawer 实现

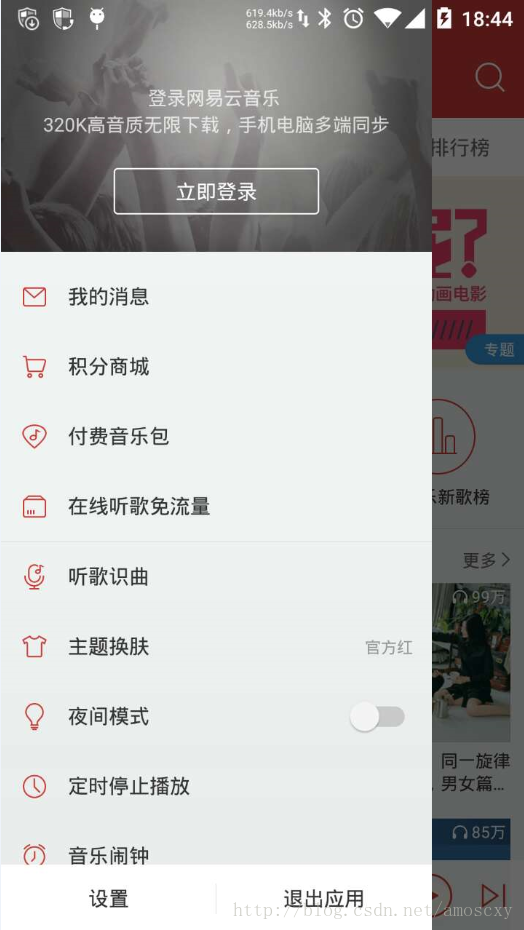

先来看看网易云音乐的效果

这里写图片描述

主要就是一个线性布局的菜单并结合了 Translucent System Bar 的特性，下面就直接看看大致实现的布局文件 :

layout/activity_cloud_music.xml

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/drawer"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@color/color_cd3e3a">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:fitsSystemWindows="true"
        android:orientation="vertical">

        <TextView
            android:layout_width="match_parent"
            android:layout_height="65dp"
            android:background="@color/color_cd3e3a"
            android:gravity="center"
            android:text="网易云音乐"
            android:textColor="@android:color/white"
            android:textSize="18sp" />

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:background="@android:color/white"
            android:orientation="vertical">

        </LinearLayout>
    </LinearLayout>

    <LinearLayout
        android:id="@+id/navigation_view"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        android:background="@android:color/white"
        android:fitsSystemWindows="true"
        android:orientation="vertical">

        <ImageView
            android:layout_width="match_parent"
            android:layout_height="180dp"
            android:scaleType="centerCrop"
            android:src="@mipmap/topinfo_ban_bg" />

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="50dp"
            android:gravity="center_vertical"
            android:orientation="horizontal">

            <ImageView
                android:layout_width="40dp"
                android:layout_height="40dp"
                android:layout_marginLeft="10dp"
                android:layout_marginRight="10dp"
                android:src="@mipmap/topmenu_icn_msg" />

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="我的消息"
                android:textColor="@android:color/black"
                android:textSize="15sp" />
        </LinearLayout>

        ...
        ...
        ...

    </LinearLayout>
</android.support.v4.widget.DrawerLayout>
