Android的屏幕刷新原理

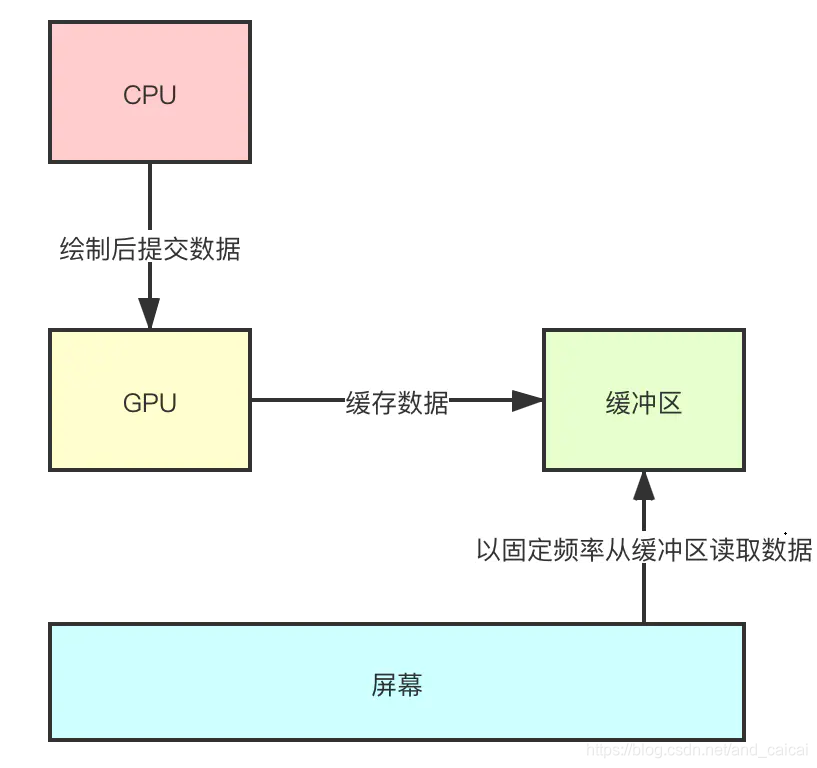

Android的屏幕刷新中涉及到最重要的三个概念:

CPU：执行应用层的measure、layout、draw等操作，绘制完成后将数据提交给GPU

GPU：进一步处理数据，并将数据缓存起来

屏幕：由一个个像素点组成，以固定的频率（16.6ms，即1秒60帧）从缓冲区中取出数据来填充像素点

总结一句话就是：CPU 绘制后提交数据、GPU 进一步处理和缓存数据、最后屏幕从缓冲区中读取数据并显示



我们很容易想到一个问题，屏幕是以16.6ms的固定频率进行刷新的，但是我们应用层触发绘制的时机是完全随机的（比如我们随时都可以触摸屏幕触发绘制）如果在GPU向缓冲区写入数据的同时，屏幕也在向缓冲区读取数据，会发生什么情况呢？

有可能屏幕上就会出现一部分是前一帧的画面，一部分是另一帧的画面，这显然是无法接受的，那怎么解决这个问题呢？

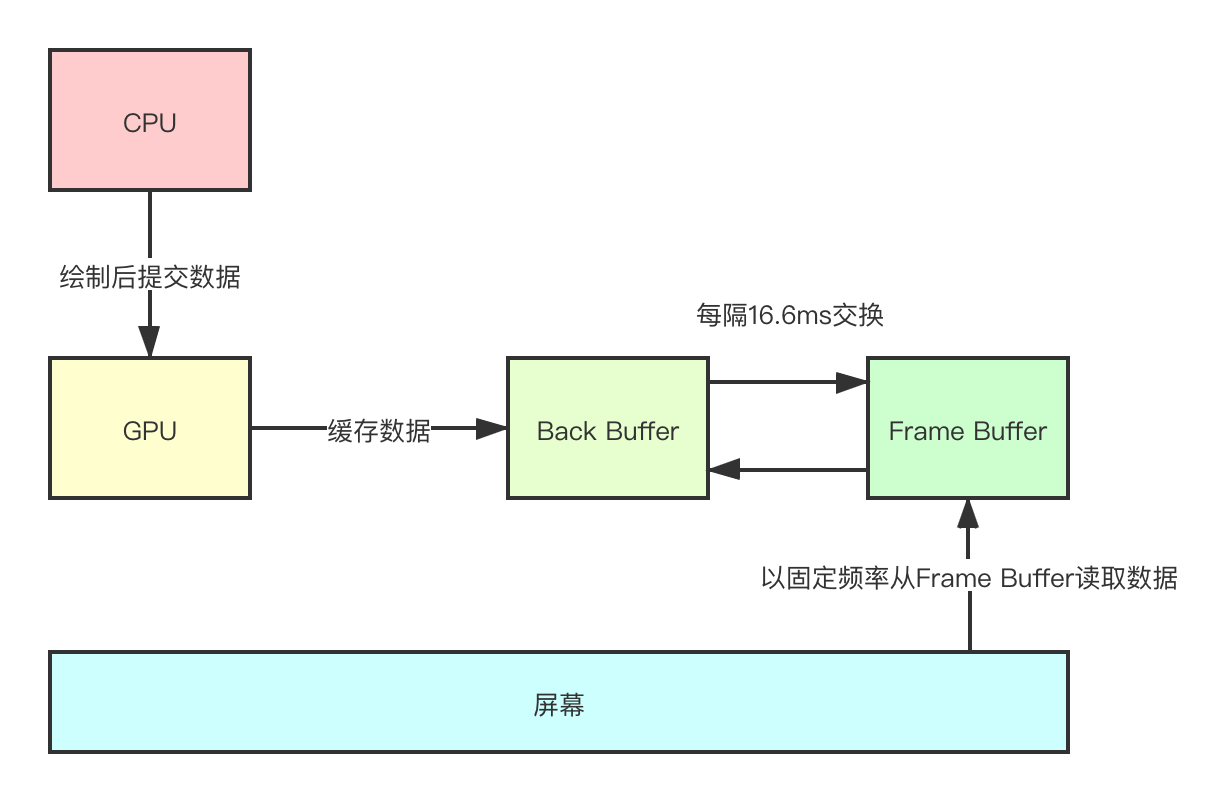

所以，在屏幕刷新中，Android系统引入了双缓冲机制.GPU只向Back Buffer中写入绘制数据,且GPU会定期交换Back Buffer和Frame Buffer，也就是让Back Buffer 变成Frame Buffer交给屏幕进行绘制，让原先的Frame Buffer变成Back Buffer进行数据写入。交换的频率也是60次/秒，这就与屏幕的刷新频率保持了同步

虽然我们引入了双缓冲机制，但是我们知道，当布局比较复杂，或设备性能较差的时候，CPU并不能保证在16.6ms内就完成绘制数据的计算，所以这里系统又做了一个处理

当你的应用正在往Back Buffer中填充数据时，系统会将Back Buffer锁定。如果到了GPU交换两个Buffer的时间点，你的应用还在往Back Buffer中填充数据，GPU会发现Back Buffer被锁定了，它会放弃这次交换

这样做的后果就是手机屏幕仍然显示原先的图像，这就是我们常常说的丢帧,所以为了避免丢帧的发生，我们就要尽量减少布局层级，减少不必要的View的invalidate调用，减少大量对象的创建（GC也会占用CPU时间）等等.

Choreographer

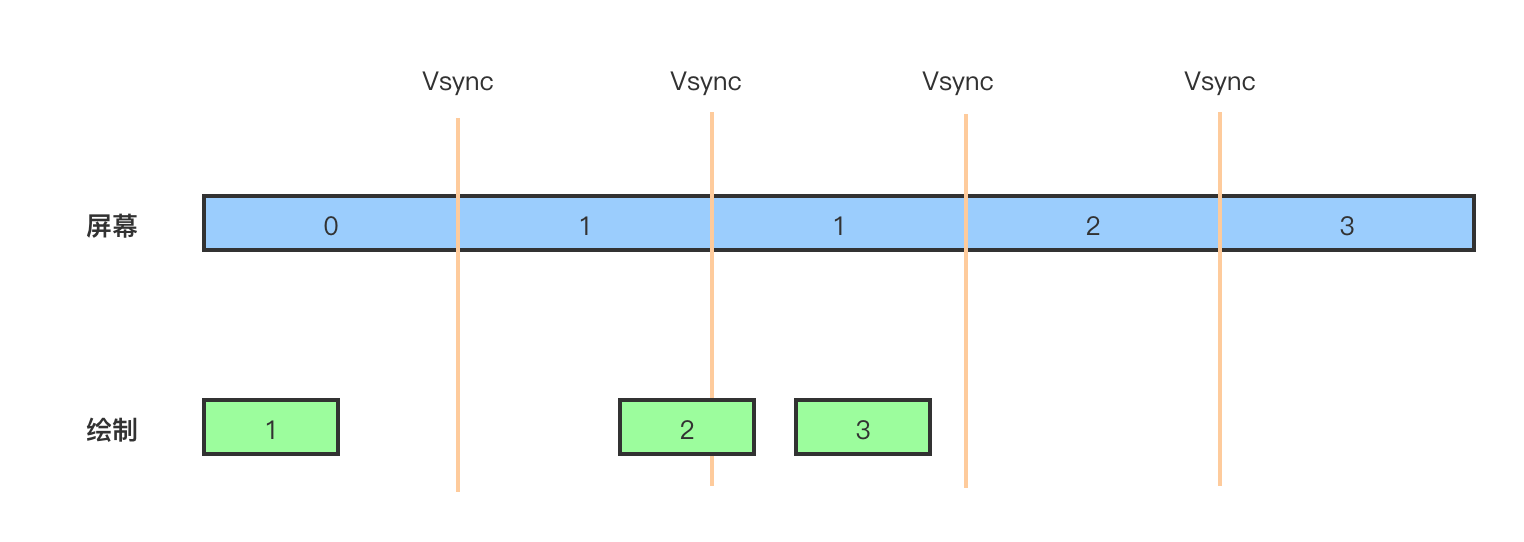

我们看下面这张图，这里已经是基于双缓冲机制，且应用层的优化已经做得非常好，绘制时间均少于16.6ms，但依然出现了丢帧，为什么呢？

原因是第2帧虽然绘制时间少于16.6ms，但是绘制开始的时间距离vsync信号（就是一个发起屏幕刷新的信号，Vertical Synchronization的缩写）发出的时间比较短暂，导致当vsync信号来的时候，第2帧还没有绘制完成，所以Back Buffer依然是锁定的状态，也就出现了丢帧

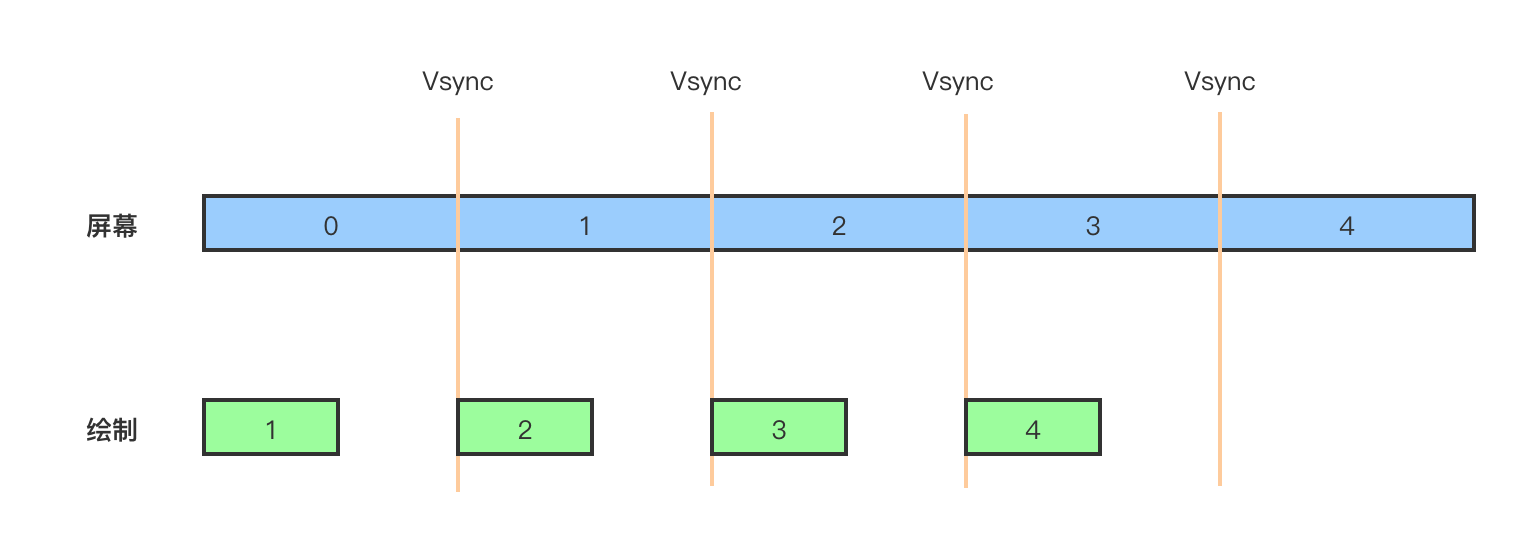

 如果我们可以保证每次绘制开始的时间和vsync信号发起的时间一致（如下图所示），是不是就可以解决这个问题呢？

Android在每一帧中实际上只是在完成三个操作，分别是输入(Input)、动画(Animation)、绘制(Draw)。在Android4.1(API 16)之后，Android系统开始加入Choreographer这个类，这个类名翻译过来是“舞蹈指导”，字面上的意思就是指挥以上三个UI操作一起完成一支舞蹈，这个类就可以解决vsync和绘制不同步的问题，其实它的原理用一句话总结就是：往Choreographer里发一个消息，最快也要等等到下一个vsync信号来的时候才会开始处理消息.

追溯源码可以可以得知：

ViewRootImp#scheduleTraversals()

 mTraversalBarrier =mHandler.getLooper().getQueue().postSyncBarrier();//同步屏障

 mChoreographer.postCallback(
           Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);  向 Choreographer中发送消息

Choreographer#scheduleFrameLocked()

//发一条消息到主线程
Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_VSYNC);
msg.setAsynchronous(true);///设置消息为异步消息,其实就是一个标志位
mHandler.sendMessageAtFrontOfQueue(msg);//插到消息队列头部,可以理解为设置最高优先级

FrameDisplayEventReceiver

doFrame()会计算当前时间与时间戳的间隔，间隔越大表示这一帧处理的时间越久，如果间隔超过一个周期，就会去计算跳过了多少帧，并打印出一个日志，这个日志我想很多人可能都见过

doFrame(mTimestampNanos, mFrame);
Log.i(TAG, "Skipped " + skippedFrames + " frames! "
   + "The application may be doing too much work on its main thread.");

ViewRootImp#doTraversal()

doTraversal()中就会开始我们View的绘制流程

void doTraversal() {

        //...

        mHandler.getLooper().getQueue().removeSyncBarrier(mTraversalBarrier);//移除同步消息屏障

}

主线程的 Looper 会一直循环调用 MessageQueue 的 next() 来取出队头的 Message 执行，当Message 执行完后再去取下一个。当 next() 方法在取 Message 时发现队头是一个同步屏障的消息时，就会去遍历整个队列，只寻找设置了异步标志的消息，如果有找到异步消息，那么就取出这个异步消息来执行，否则就让 next() 方法陷入阻塞状态。如果 next() 方法陷入阻塞状态，那么主线程此时就是处于空闲状态的，也就是没在干任何事。所以，如果队头是一个同步屏障的消息的话，那么在它后面的所有同步消息就都被拦截住了，直到这个同步屏障消息被移除，否则主线程就一直不会去处理同步屏障后面的同步消息.
