地理坐标系、大地坐标系与地图投影与重投影详解

地理坐标系、大地坐标系与地图投影与重投影详解

基本概念

首先简单介绍一下地理坐标系、大地坐标系以及地图投影的概念:

  • 地理坐标系:为球面坐标。 参考平面地是椭球面,坐标单位:经纬度;
  • 投影坐标系:为平面坐标。参考平面地是水平面,坐标单位:米、千米等;
  • 地理坐标转换到投影坐标的过程可理解为投影。(投影:将不规则的地球曲面转换为平面)

从以上三个概念相应到可以涉及到三个问题:

  • 地理坐标系的定义,即参考椭球面的标准,地球是一个不规则的球形,因此若用经纬度去定义地球上的位置,一定会对地球做了相应的抽象。
  • 投影坐标系的定义,在小范围内可以认为大地是平面的,而整体上来说地球是球形的,因此大地坐标对于不同的地区肯定是不一样的。一个坐标系肯定会涉及到坐标原点、坐标轴的位置,这也是大地坐标系需要考虑的问题。
  • 从地理坐标到投影坐标是将不规则的球面展开为平面的过程,因此也是一个将曲面拉平的过程。从生活经验中可以看出这是一个无法精确处理的问题(例如,在剥桔子的时候,如果不破坏橘子皮是无法从原来的“曲面”展开为平面的),这边涉及到了投影方法的问题

针对上面三个问题,本文将一一介绍。

对不规则的抽象——地球空间模型

地球的自然表面是崎岖不平的,在地理课本上我们会看到对地球形状的描述:地球是一个两极稍扁,赤道略鼓的不规则球体。
不难看出在地球的自然状态下其表面并不是连续不断的,高山、悬崖的存在,使得地球表面存在无数的凸起和凹陷,因此,对地球表面的第一层抽象,大地水准面即得到了一个连续、闭合的地球表面。大地水准面的定义是:假设当海水处于完全静止的平衡状态时,从海平面延伸到所有大陆下部,而与地球重力方向处处正交的一个连续、闭合的曲面,这就是大地水准面。它是重力等位面。
大地水准面的基础上可以建立地球椭球模型。大地水准面虽然十分复杂,但从整体来看,起伏是微小的,且形状接近一个扁率极小的椭圆绕短轴旋转所形成的规则椭球体,这个椭球体称为地球椭球体。其表面是一个规则数学表面,可用数学公式表达,所以在测量和制图中用它替代地球的自然表面。地球形体的二级逼近。

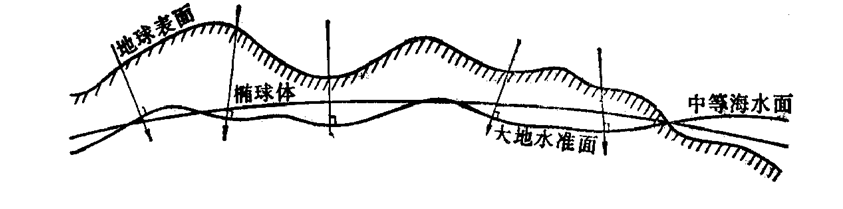

地球表面、大地水准面和地球椭球体

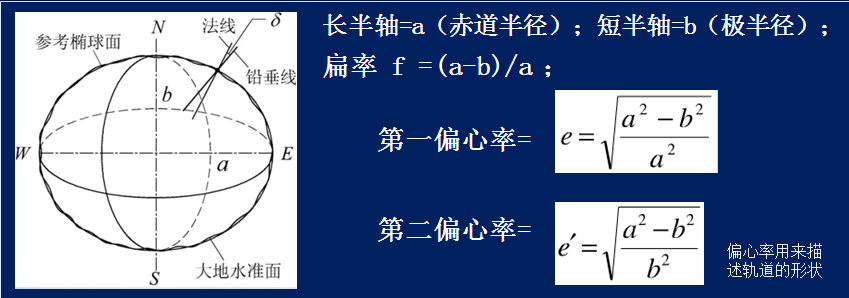

地球椭球体有3个参数,长半轴,短半轴和扁率。可以想象地球椭球体就是一个没有那么扁长的橄榄球的形状。
地球椭球体

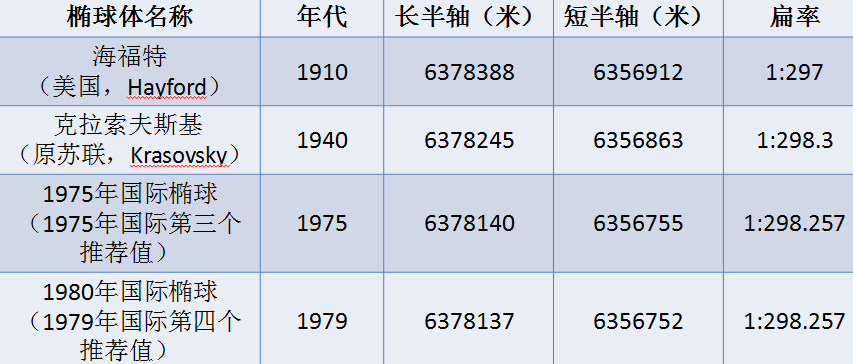

下面展示了一些常用的参考椭球体。我国1952年以前采用海福特椭球体,从1953年起采用克拉索夫斯基椭球体。 1978年我国决定采用新椭球体GRS(1975),并以此建立了我国新的、独立的大地坐标系,对应ArcGIS里面的Xian_1980椭球体。从1980年开始采用新椭球体GRS(1980),这个椭球体参数与ArcGIS中的CGCS2000椭球体相同。
参考椭球

地理坐标系(大地坐标系)

有了对地球的抽象——参考椭球体
