本文详细介绍了三菱PLC的通信模式、通信模块以及专用协议，包括FX系列PLC的N:N通信、双机并联、计算机专有协议和无协议通信的特点。还探讨了编程口通讯协议，包括命令、数据格式、帧结构和校验方式。最后，讨论了STM32如何采用串口通信与三菱PLC进行通信，并强调了通信时主从站角色的确定和协议选择的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、三菱PLC通讯概要

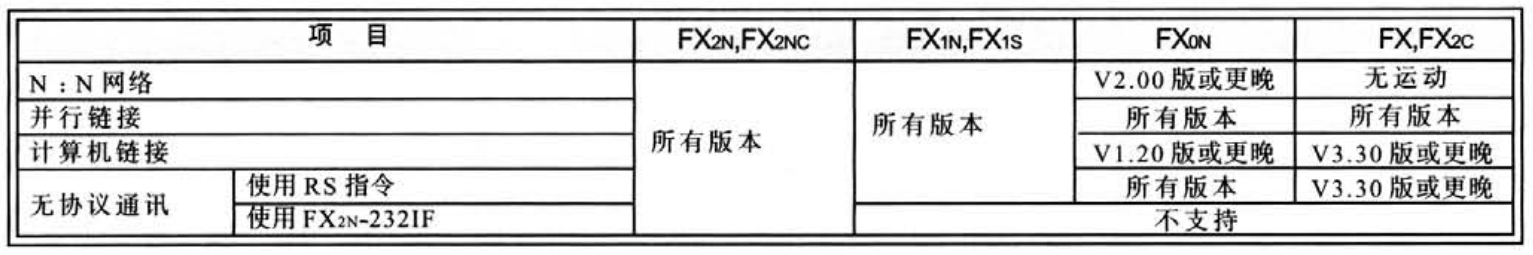

　   三菱PLC FX系列通信结构如下图所示：

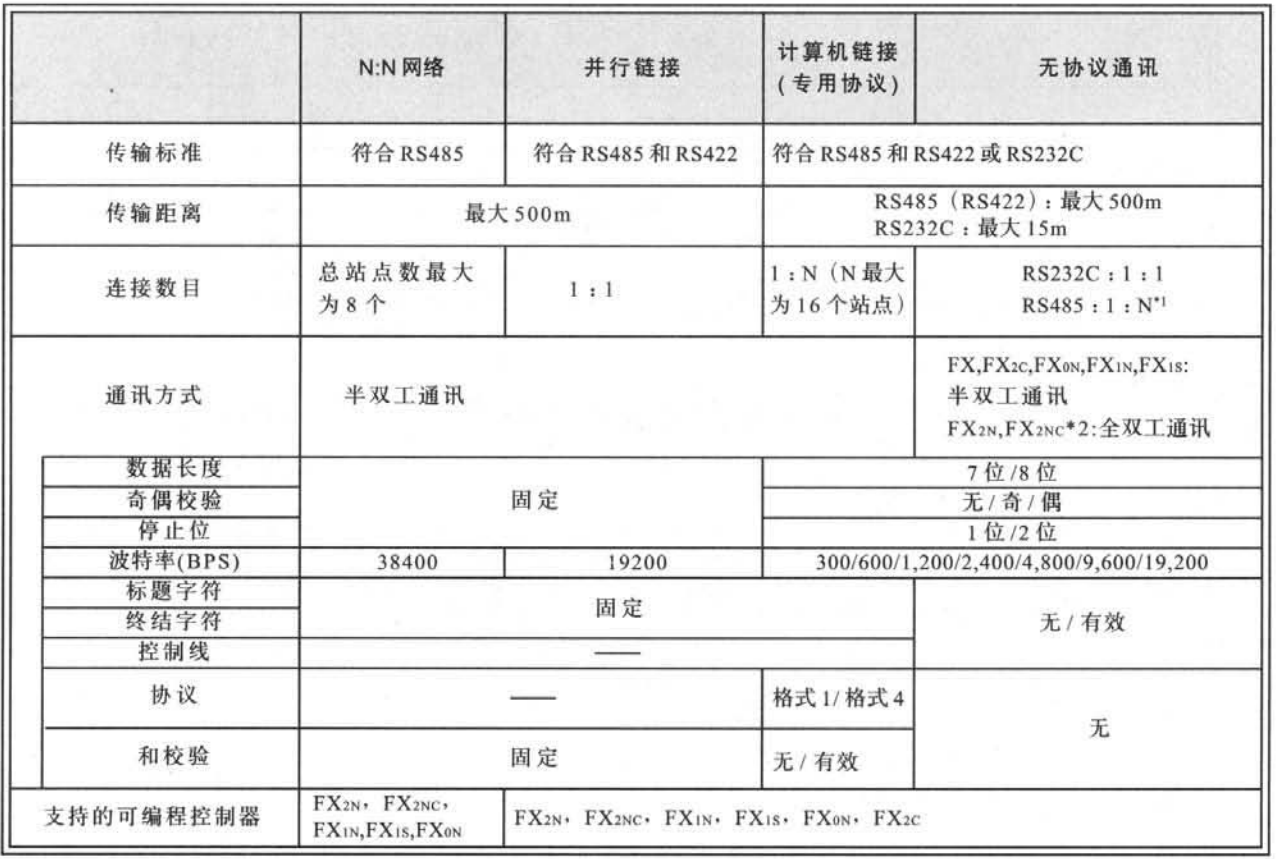

　　三菱PLC FX系列的通信规格如下图所示：

　　三菱PLC FX系列一般有以下几种通信模块，以FX2N为例：

　　FX2N-232-BD

　　FX2N-232IF

　　FX2N-232ADP

　　FX2N-485-BD

　　FX2N-422-BD

　　..........

　　无协议通讯情况下，以BD结尾的模块一般是使用RS通信指令，以IF结尾的模块一般使用对应的模块指令。

个人觉得BD模块操作起来更简单方便。

　　具体通信看对应PLC的通讯用户手册，RS-232、RS-422与 RS-485标准只对接口的电气特性做出规定，而

不
