HFP（Hands-Free Profile）是蓝牙技术中用于实现免提通话的核心协议，主要支持在蓝牙设备（如耳机、车载系统）与手机之间建立语音和控制通道，使设备能够作为手机的远程扬声器和麦克风，并提供通话控制功能（如接听/挂断、音量调节等）。
角色
1. 角色定义
| 角色 | 设备示例 | 核心功能 |
|---|---|---|
| AG | 手机、平板、电脑等音源设备 | 负责管理通话、音频数据路由及控制响应。 |
| HF | 车载系统、蓝牙耳机、音箱等 | 作为用户操作入口，发送控制指令并播放音频。 |
2. 核心职责对比
2.1 AG（Audio Gateway）
- 通话管理
- 接听/挂断电话、拒接来电、切换通话（多方通话）。
- 生成并发送通话状态（如振铃、通话中、空闲）。
- 音频路由
- 将音频流（如通话语音）通过SCO/eSCO链路传输到HF设备。
- 切换音频路径（如从手机扬声器切换到蓝牙耳机）。
- 响应控制指令
- 处理HF发送的命令（如拨号、重拨、音量调节）。
- 信息推送
- 发送来电号码、联系人姓名（CLIP）、信号强度、电池状态等。
2.2 HF（Hands-Free）
- 用户交互
- 通过物理按键或语音指令触发操作（如接听、挂断）。
- 显示通话状态、来电信息（依赖AG推送的数据）。
- 音频播放
- 接收并播放来自AG的通话语音（通过SCO链路）。
- 支持麦克风输入，采集用户语音并发送给AG。
- 控制指令发起
- 向AG发送命令（如拨号、静音、音量调节）。
3. 角色交互流程示例（以接听电话为例）
- 来电触发
- AG检测到来电，通过
RING通知HF。 - HF显示来电信息（需支持
+CLIP功能）。
- AG检测到来电，通过
- 用户操作
- 用户按下HF的接听键，HF发送
AT+ATA指令给AG。
- 用户按下HF的接听键，HF发送
- 通话建立
- AG接听电话，通过
SCO链路传输语音数据到HF。 - HF播放对方语音，并通过麦克风采集本端语音回传AG。
- AG接听电话，通过
- 挂断控制
- 用户按下HF挂断键，HF发送
AT+CHUP指令，AG终止通话。
- 用户按下HF挂断键，HF发送
4. 关键协议支持
不同角色需实现以下HFP子功能（取决于协议版本）：
| 功能 | AG职责 | HF职责 |
|---|---|---|
| 基本通话控制 | 响应AT+ATA、AT+CHUP等指令 | 发送接听、挂断等控制指令 |
| 音频切换 | 管理SCO链路启停及编解码协商 | 支持PCM接口或编解码器（如CVSD） |
| 来电显示（CLIP） | 发送+CLIP消息包含来电号码 | 解析并显示来电信息 |
| 电池状态同步 | 发送+CIND指示电量 | 显示电量或触发低电量提醒 |
| 语音拨号 | 执行拨号操作 | 发送ATD指令（支持语音识别） |
5. 开发注意事项
-
角色初始化
- 设备需在蓝牙配对阶段声明自身角色（AG或HF），例如：
// 蓝牙协议栈配置（以BlueZ为例） hfp_profile_set_role(HFP_ROLE_AG); // 设为音频网关 - 双角色设备：部分设备（如智能手表）可能同时支持AG和HF角色，需动态切换。
- 设备需在蓝牙配对阶段声明自身角色（AG或HF），例如：
-
SCO链路管理
- AG负责启动SCO链路，需协商编码格式（CVSD、mSBC等）和参数（如eSCO重传窗口）。
- HF需实现PCM接口或编解码器以处理音频流。
-
功能兼容性
- 部分低端HF设备仅支持基础功能（如接听/挂断），需处理功能缺失场景（如隐藏电量显示）。
-
错误处理
- AG需响应HF的无效指令（如发送
ERROR或+CME ERROR代码）。
- AG需响应HF的无效指令（如发送
6. 典型问题与解决
-
通话无声音
- 检查SCO链路是否建立成功（如
HCI_SCO_Connection_Complete事件）。 - 确认音频路由已切换到HF设备（AG侧调用
AudioManager.setBluetoothSCOOn(true)）。
- 检查SCO链路是否建立成功（如
-
来电信息不显示
- 确认AG支持
+CLIP功能且已启用（需运营商支持）。 - HF需解析
RING消息中的附加号码信息。
- 确认AG支持
-
语音指令失效
- 检查HF是否支持
+BVRA（语音识别激活）指令。 - 确保AG侧语音识别服务（如Google Voice）已启用。
- 检查HF是否支持
总结
HFP通过AG和HF角色的明确分工，实现了蓝牙设备间的通话控制与语音传输。开发中需注意：
- 角色配置：设备需正确声明角色（AG/HF），避免指令无法响应。
- 协议版本适配：根据设备支持的功能集（如HFP 1.6+的宽频语音）调整交互逻辑。
- 音频链路管理：确保SCO/eSCO链路参数兼容，避免通话质量下降。
2. 主要应用场景
- 车载系统：通过车载蓝牙实现免提通话。
- 蓝牙耳机/耳麦：无线接听电话。
- 智能手表/手环：显示来电信息并控制通话。
- 智能家居设备：通过语音助手接打电话。
3. HFP 的核心功能
3.1 电话控制
- 接听/挂断电话：通过蓝牙设备物理按键或语音指令控制。
- 拒绝来电：发送拒绝指令（如忙时自动拒接）。
- 多方通话管理：支持切换或合并通话。
- 重拨/静音：通过设备控制手机功能。
3.2 音频传输
- 语音通道：传输双向音频（下行：手机到设备；上行：设备到手机）。
- 音频编解码：支持CVSD（默认）、mSBC（宽带语音）等编码格式。
3.3 状态同步
- 来电显示：同步联系人姓名、号码到蓝牙设备。
- 信号强度/电量显示：部分设备支持显示手机信号和耳机电量。
- 通话状态同步：显示通话时长、通话中等状态。
3.4 附加功能
- 语音助手激活：通过蓝牙设备唤醒手机语音助手（如Siri、Google Assistant）。
- 号码拨号：部分设备支持通过语音指令拨号。
4. HFP 协议版本演变
| 版本 | 新增功能 |
|---|---|
| HFP 1.0 | 基础通话控制、音频传输。 |
| HFP 1.5 | 支持增强型呼叫控制（如保持通话）。 |
| HFP 1.6+ | 支持宽带语音（mSBC编解码器），提升音质。 |
| HFP 1.7+ | 优化多设备连接、支持更高效的状态同步。 |
5. HFP 的工作流程
5.1 设备配对与连接
- 配对：蓝牙设备与手机交换安全密钥。
- 服务发现：手机识别设备支持的HFP功能。
- 建立连接：
- 控制通道（RFCOMM）：传输AT命令（如接听、挂断）。
- 音频通道（SCO/eSCO）：传输语音数据。
5.2 通话流程示例
- 来电时：手机通过控制通道发送
RING通知。 - 接听：蓝牙设备发送
ATA命令，手机接通并切换音频到蓝牙设备。 - 挂断：设备发送
ATH命令或手机主动结束通话。 - 音频切换：通话结束后，音频切回手机听筒或扬声器。
6. 技术细节
6.1 音频编码与传输
- CVSD（Continuous Variable Slope Delta Modulation）：
- 默认编码，8 kHz采样率，适用于窄带语音（300-3400 Hz）。
- 抗干扰强，但音质一般。
- mSBC（Modified Subband Coding）：
- 支持宽带语音（50-7000 Hz），16 kHz采样率，音质更清晰。
- 需设备双方支持HFP 1.6+。

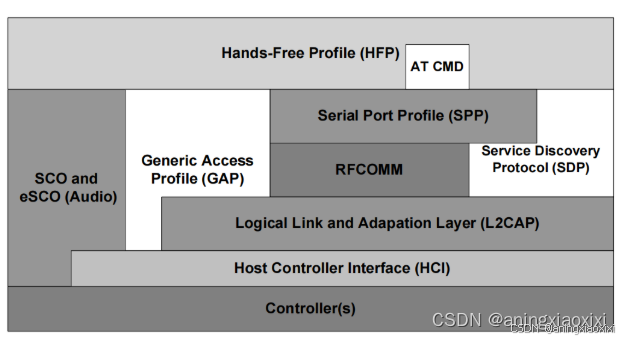

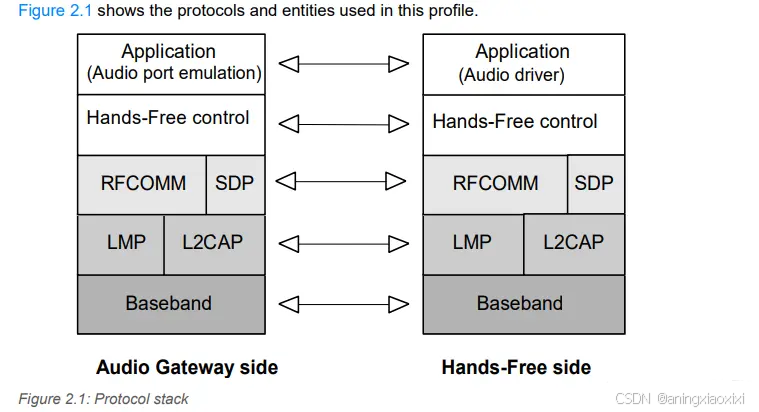

6.2 关键协议层
- RFCOMM：模拟串口，传输AT命令（控制通话）。
- SCO（Synchronous Connection-Oriented）：同步音频链路，低延迟但易受干扰。
- eSCO（Enhanced SCO）：支持重传，提高稳定性。
6.3 AT 命令集
HFP 使用AT命令控制通话，例如：
AT+CLCC：查询当前通话列表。AT+CHUP：挂断电话。AT+VGS：调节通话音量。
7. HFP 与其他蓝牙协议的协同
- 与A2DP（音频传输）：HFP负责通话，A2DP负责音乐播放，两者可共存但音频通道需切换。
- 与PBAP（电话簿访问）：同步联系人至车载系统。
- 与MAP（消息访问）：同步短信/即时消息（部分车载系统支持）。
8.安卓策略
在蓝牙电话应用中，音频链路（SCO/eSCO）建立后，系统需要通过多层次的协调机制来管理音频焦点、避免多音源冲突，并通过底层硬件接口控制语音数据流。以下是详细的技术实现逻辑：
1. 音频焦点管理与多音源控制
1.1 音频焦点机制
-
申请音频焦点
蓝牙电话在收到AUDIO_STATE_CHANGED广播（如AudioManager.ACTION_SCO_AUDIO_STATE_UPDATED）后，通过AudioManager.requestAudioFocus()申请音频焦点。AudioManager am = (AudioManager) context.getSystemService(Context.AUDIO_SERVICE); int result = am.requestAudioFocus( focusChangeListener, AudioManager.STREAM_VOICE_CALL, // 流类型为通话 AudioManager.AUDIOFOCUS_GAIN // 独占焦点 );- 流类型优先级：
STREAM_VOICE_CALL的优先级高于STREAM_MUSIC，通话会暂停音乐播放（通过OnAudioFocusChangeListener回调通知音乐APP暂停）。
- 流类型优先级：
-
音频焦点抢占规则
- 高优先级流（如通话）可抢占低优先级流（如音乐）。
- 若音乐APP未正确处理焦点丢失（如未暂停），系统可能强制静音低优先级流。
1.2 通话模式切换
- 设置音频模式
蓝牙电话需调用AudioManager.setMode(AudioManager.MODE_IN_COMMUNICATION)，通知Audio HAL（硬件抽象层）切换到通话模式：am.setMode(AudioManager.MODE_IN_COMMUNICATION); // 启用通话音频路径- 底层行为：
- Audio HAL会关闭非通话相关的音频输出（如媒体播放）。
- 蓝牙芯片的PCM接口被路由到通话通道，取代扬声器或耳机输出。
- 底层行为：
2. 静音功能的实现
2.1 静音本地麦克风
- 静音操作
通过AudioManager.setMicrophoneMute(true)静音本地麦克风：am.setMicrophoneMute(true); // 本地Mic静音，对方无法听到本端语音- 底层行为：
- 若蓝牙耳机作为输入设备，系统会静音蓝牙的PCM输入通道（而非手机内置Mic）。
- 语音数据在基带层直接被丢弃，不会传输到对方设备。
- 底层行为：
2.2 静音与硬件协作
- 蓝牙芯片控制
部分蓝牙芯片支持硬件级静音（如通过HCI指令直接关闭麦克风输入），避免数据进入传输链路：// 示例：发送HCI指令静音HF设备（基带层） hci_send_cmd(HCI_Write_SCO_PCM_Parameters, 0x01); // 0x01表示静音
3. 语音数据传输与开发难点
3.1 语音数据路径
-
传输链路
- 上行（本端→对方）：
手机Mic → Audio HAL → 蓝牙AG基带 → eSCO链路 → 蓝牙HF基带 → 对方设备Audio输出。 - 下行（对方→本端）：
对方Mic → 蓝牙HF基带 → eSCO链路 → 蓝牙AG基带 → Audio HAL → 手机扬声器/蓝牙耳机。
- 上行（本端→对方）：
-
数据隔离性
语音数据在基带层和PCM接口直接传输，绕过Android AudioFlinger，上层应用无法直接捕获。
3.2 获取通话语音的方法
尽管语音数据在底层传输，仍可通过以下方式获取：
-
AudioRecord捕获
- 在通话模式下，尝试通过
AudioRecord读取原始PCM数据：AudioRecord record = new AudioRecord( MediaRecorder.AudioSource.VOICE_COMMUNICATION, // 通话音源 sampleRate, AudioFormat.CHANNEL_IN_MONO, AudioFormat.ENCODING_PCM_16BIT, bufferSize ); - 限制：需要
CAPTURE_AUDIO_OUTPUT权限（仅系统级APP可用）。
- 在通话模式下，尝试通过
-
蓝牙芯片调试接口
- 通过厂商私有协议（如Qualcomm的QMI、Broadcom的HCI扩展指令）从基带层dump语音数据。
- 示例（伪代码）：
// 启用基带语音数据回环（仅调试模式） hci_send_cmd(HCI_Enable_Debug_SCO_Loopback, 0x01);
-
修改Audio HAL
- 在Audio HAL层插入自定义模块，复制PCM数据到上层（需系统源码权限）。
4. 开发注意事项
-
音频焦点释放
- 通话结束后需释放焦点并恢复音频模式：
am.abandonAudioFocus(focusChangeListener); // 释放焦点 am.setMode(AudioManager.MODE_NORMAL); // 恢复默认模式
- 通话结束后需释放焦点并恢复音频模式：
-
兼容性处理
- 不同厂商可能对音频焦点和SCO链路有定制行为（如某些设备静音后仍发送噪声），需实测验证。
-
低延迟优化
- 调整eSCO参数（如重传窗口、编码方式）以降低通话延迟：
// 配置eSCO链路参数（Air Coding格式为CVSD，HV3分组） esco_params = BTM_ESCO_SETTINGS(BTM_ESCO_LINK_TYPE_CVSD, 0x000A, 0x0080);
- 调整eSCO参数（如重传窗口、编码方式）以降低通话延迟：
总结
蓝牙电话通过音频焦点抢占、通话模式切换和硬件静音控制实现多音源管理，语音数据在底层基带和PCM接口传输以避免冲突。开发者可通过以下方式扩展功能：
- 利用系统级权限捕获语音（需定制ROM或权限）。
- 与蓝牙芯片厂商合作，通过调试接口获取数据。
- 修改Audio HAL层插入自定义处理逻辑（适用于深度定制系统）。
