前言

这篇文章主要介绍在PC（上位机，Host）端，通过HID与硬件进行通信的一些总结，像很多同学肯定和我一样压根不想去了解什么USB相关的资料，毕竟USB太复杂了，只想有个API给我们进行下数据就好了，像这里主要是我在进行hid通信的总结。

以下理解只是站在PC开发HID软件时的角度，所以讲述的一些USB知识不会很详细

USB 简单介绍

这里只是简单描述一下USB，如果感兴趣的同学可以去查看《从零开始学USB》，作者：to-run-away，这是介绍USB一个系类的文章，讲的特别详细。

USB传输类型

详细介绍请参考从零开始学USB（十三、USB的四种传输类型（2））

USB协议规定了4种传输类型：批量传输、等时传输、中断传输和控制传输，像HID主要使用中断传输和控制传输。

USB描述符

详细请参考

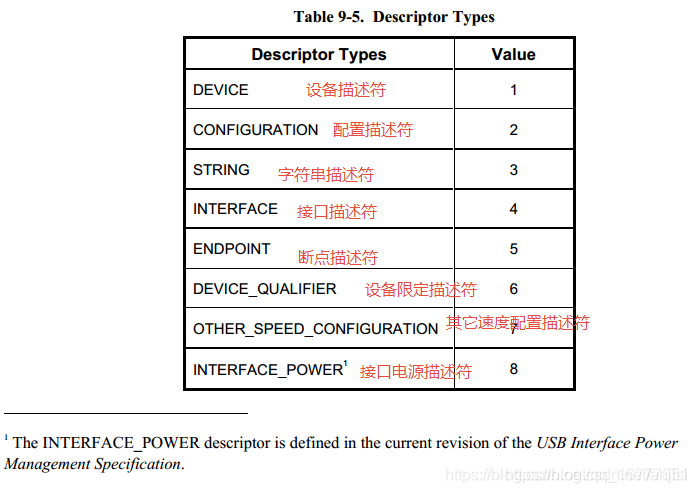

USB有好几种描述符
在这里插入图片描述像我们只需要了解设备描述符，配置描述符，接口描述符，端点描述符，还有HID描述符就好了。

设备描述符

主要是描述USB设备的信息，比如VID,PID（VID是厂商向USB协会申请的一个ID，这个ID可以网上查的到的（查询链接），PID表示这款产品的ID，属于每个公司自己定义的。我们一般根据VID，PID去查找USB设备的）以及USB设备的名字，序列号，制造商这些。

        BYTE blength;                               //设备描述符的字节数大小
        BYTE bDescriptorType;                      //设备描述符类型编号
        WORD bcdUSB;                                //USB版本号
        BYTE bDeviceClass;                          //USB分配的设备类代码
        BYTE bDeviceSubClass;                       //USB分配的子类代码
        BYTE bDeviceProtocol;                       //USB分配的设备协议代码
        BYTE bMaxPacketSize0;                       //端点0的最大包大小
        WORD idVendor;                              //厂商编号
        WORD idProduct;                             //产品编号
        WORD bcdDevice;                             //设备版本
        BYTE iManufacturer;                         //设备厂商字符串的索引
        BYTE iProduct;                              //描述产品字符串的索引
        BYTE iSerialNumber;                         //描述设备序列号字符串的索引
        BYTE bNumConfigurations;                    //可能的配置数量

配置描述符

主要描述有多少个接口。

        BYTE bLength;                               //配置描述符的字节数大小
        BYTE bDescriptorType;                       //配置描述符类型编号
        WORD wTotalLength;                          //此配置返回的所有数据大小
        BYTE bNumInterfaces;                        //此配置所支持的接口数量
        BYTE bConfigurationValue;                   //Set_Configuration命令所需要的参数值
        BYTE iConfiguration;                        //描述该配置的字符串的索引值
        BYTE bmAttributes;                          //供电模式的选择
        BYTE MaxPower;                              //设备从总线提取的最大电流

接口描述符

主要描述这个接口下面有多个端点，以及这个接口做什么用的，比如这个接口是HID或者CDC,音频输入设备（UAC），视频输入设备(UVC)等。

端点描述符

主要描述这个端点最大一次可以传输多少数据，以及这个端点支持什么传输方式。在HID中支持控制传输和中断传输。
控制传输 主要用来获取USB信息，以及可以用来下命令去控制设备，读取时需要主动去读，USB设备无法主动给我们发送数据。
中断传输 如果端点是OUT的话，那么我们PC可以往USB设备被发送数据，USB设备无法主动向这个端点发送数据，如果是端点是IN的话，那么PC无法往这个端点发送数据，但是USB设备可以主动像里面发送数据。

HID描述符

HID描述符特别复杂，想了解的大家可以去看这几篇文章USB HID设备报告描述符详解， USB HID报告描述符教程

HID描述符和端点一样也是在接口下面的，主要是描述PC和USB设备之间通信的数据是做什么用的，像我们只需要知道这几个东西Usage Page/Usage以及Report ID。

Usage Page/Usage可以理解为一个报表说明，里面会描述这个报表数据多长以及这些数据是干啥子用的，范围为0x00-0xFFFF,其中0x00-0xFEFF为预留的，用于描述一些标准规范的报表，比如鼠标指针，键盘按键值等，0xFF00-0xFFFF用于给开发商自定义使用，像在设备管理器中看到有设备名字为符合 HID 标准的供应商定义设备的表示为Usage Page为0xFF00-0xFFFF的HID报表。

Report ID 主要用户区分不同报表的，比如一个HID描述符里面可能有多个Usage Page/Usage，当PC和HID进行通信时，下的数据不知道对应哪个报表的，因此需要有个ID进行区分，这就是Report ID 。

比如有两个Usage Page，0xFF00,0xFF01，其中0xFF00描述数据用于设置灯光亮度，0xFF01描述数据用于设置音量大小，与0xFF00，0xFF01对应的ReportID分别为0x05，0x06，当我们发一段数据到设备，设备收到0x05开头的数据就知道是设置灯光亮度，收到0x06的数据是用来调节音量。

HID通信

HID通信我们使用 https://github.com/libusb/hidapi 这个开源库，这个支持跨平台，不建议去使用libusb去进行HID访问，太底层了，学习使用成本高。
在进行通信前，需要先和硬件了解USB HID设备的以下信息：

需要控制的Usage Page/Usage 是多少。
需要数据的Report ID是多少（不存在的话默认为0）。
Usage Page/Usage 一次支持写入多少字节的数据。
这些是通信的关键识别标志。

hidapi中有以下几个函数：

//写入数据到设备（支持控制传输以及中断传输），如果设备有ReportId,那么data首字节需要为此ID，如果没有，首字节默认需要为0
//返回写入的字节数，如果写入为-1说明写入失败
int  HID_API_EXPORT HID_API_CALL hid_write(hid_device *dev, const unsigned char *data, size_t length);
//从设备读取数据（只支持中断传输，这个数据是设备主动传给PC的），如果设备有ReportId,那么data首字节为此ID
int HID_API_EXPORT HID_API_CALL hid_read_timeout(hid_device *dev, unsigned char *data, size_t length, int milliseconds);
//
int HID_API_EXPORT HID_API_CALL hid_send_feature_report(hid_device *dev, const unsigned char *data, size_t length);
//
int HID_API_EXPORT HID_API_CALL hid_get_feature_report(hid_device *dev, unsigned char *data, size_t length);
//通过控制传输读取设备数据，如果设备有ReportId,那么data首字节需要为此ID，如果没有，首字节默认需要为0
//返回读取到的数据长度，小于0读取失败
int HID_API_EXPORT HID_API_CALL hid_get_input_report(hid_device *dev, unsigned char *data, size_t length);

一般使用比较多的是hid_write，hid_read_timeout，hid_get_input_report，具体看设备端的定义。

HID通信

Windows下，Windows的hid驱动针对HID每个Usage Page/Usage都抽象出来了一个Path，如下图所示，因此我们想往某个Usage Page/Usage发送数据时，就需要去打开与之对应的HID对象,不然无法写入。
在这里插入图片描述
MAC端，MAC没有像Windows那样，只需要使用hidapi找到指定VID PID的设备，直接打开通信即可。

打开设备

hidapi里面这个函数用于打开设备，在Mac端使用时没有问题，但是当存在多个Usage Page，在Windows端使用就会存在问题，他只会打开hid_enumerate扫描到的第一个Usage Page，比如存在0x01和0xFF00,当想打开0xFF00时，它只会打开0x01的。

 HID_API_EXPORT hid_device *HID_API_CALL hid_open(unsigned short vendor_id, unsigned short product_id, const wchar_t *serial_number);

因此建议将上面的函数改成如下所示，通过指定Usage Page进行打开

HID_API_EXPORT hid_device* HID_API_CALL hid_open2(unsigned short vendor_id, unsigned short product_id, unsigned short usage_page)
{
    /* TODO: Merge this functions with the Linux version. This function should be platform independent. */
    struct hid_device_info* devs, * cur_dev;
    const char* path_to_open = NULL;
    hid_device* handle = NULL;
    devs = hid_enumerate(vendor_id, product_id);
    cur_dev = devs;
    while (cur_dev) {
        if (cur_dev->vendor_id == vendor_id &&
                cur_dev->product_id == product_id) {
            if (usage_page == cur_dev->usage_page) {
                path_to_open = cur_dev->path;
                break;
            }
        }
        cur_dev = cur_dev->next;
    }
    if (path_to_open) {
        /* Open the device */
        handle = hid_open_path(path_to_open);
    }
    hid_free_enumeration(devs);
    return handle;
}

写入数据

  /** @brief Write an Output report to a HID device.

    The first byte of @p data[] must contain the Report ID. For
    devices which only support a single report, this must be set
    to 0x0. The remaining bytes contain the report data. Since
    the Report ID is mandatory, calls to hid_write() will always
    contain one more byte than the report contains. For example,
    if a hid report is 16 bytes long, 17 bytes must be passed to
    hid_write(), the Report ID (or 0x0, for devices with a
    single report), followed by the report data (16 bytes). In
    this example, the length passed in would be 17.

    hid_write() will send the data on the first OUT endpoint, if
    one exists. If it does not, it will send the data through
    the Control Endpoint (Endpoint 0).

    @ingroup API
    @param dev A device handle returned from hid_open().
    @param data The data to send, including the report number as
      the first byte.
    @param length The length in bytes of the data to send.

    @returns
      This function returns the actual number of bytes written and
      -1 on error.
      Call hid_error(dev) to get the failure reason.
  */
  int HID_API_EXPORT HID_API_CALL hid_write(hid_device *dev, const unsigned char *data, size_t length);

写入数据时，假如USB描述设置最大一次可以写入64字节，如果存在Report ID，那么第一个字节必须是Report ID,那么还可以写入63个字节的有效数据，一起64字节。如果不存在Report ID，那边第一个字节固件设置为0，后面还可能写64字节，一起写入65字节。（如果写入的数据不足建议补齐到64或者65）

例如：

	//写入数据到Report ID 0x12
	unsigned char data[64] = { 0 };
	data[0] = 0x12;
	hid_write(pDevice, data, sizeof(data));

	//没有Report ID
	unsigned char data[65] = { 0 };
	data[0] = 0;
	data[1] = 0x80;
	hid_write(pDevice, data, sizeof(data));

读取数据（控制传输）

  /** @brief Get a input report from a HID device.

    Since version 0.10.0, @ref HID_API_VERSION >= HID_API_MAKE_VERSION(0, 10, 0)

    Set the first byte of @p data[] to the Report ID of the
    report to be read. Make sure to allow space for this
    extra byte in @p data[]. Upon return, the first byte will
    still contain the Report ID, and the report data will
    start in data[1].

    @ingroup API
    @param dev A device handle returned from hid_open().
    @param data A buffer to put the read data into, including
      the Report ID. Set the first byte of @p data[] to the
      Report ID of the report to be read, or set it to zero
      if your device does not use numbered reports.
    @param length The number of bytes to read, including an
      extra byte for the report ID. The buffer can be longer
      than the actual report.

    @returns
      This function returns the number of bytes read plus
      one for the report ID (which is still in the first
      byte), or -1 on error.
      Call hid_error(dev) to get the failure reason.
  */
  int HID_API_EXPORT HID_API_CALL hid_get_input_report(hid_device *dev, unsigned char *data, size_t length);

读取数据时，如果存在Report ID，那么第一个字节必须先填写Report ID，才能读取到指定Report ID的数据,如果没有第一个字节固定设置为0
例如：

	//读取Report ID 0x12的数据
	unsigned char data[64] = { 0 };
	data[0] = 0x12;
	hid_get_input_report(pDevice, data, sizeof(data));

	//没有Report ID
	unsigned char data[65] = { 0 };
	data[0] = 0;
	hid_get_input_report(pDevice, data, sizeof(data));

读取数据（中断传输）

  /** @brief Read an Input report from a HID device with timeout.

    Input reports are returned
    to the host through the INTERRUPT IN endpoint. The first byte will
    contain the Report number if the device uses numbered reports.

    @ingroup API
    @param dev A device handle returned from hid_open().
    @param data A buffer to put the read data into.
    @param length The number of bytes to read. For devices with
      multiple reports, make sure to read an extra byte for
      the report number.
    @param milliseconds timeout in milliseconds or -1 for blocking wait.

    @returns
      This function returns the actual number of bytes read and
      -1 on error.
      Call hid_error(dev) to get the failure reason.
      If no packet was available to be read within
      the timeout period, this function returns 0.
  */
  int HID_API_EXPORT HID_API_CALL hid_read_timeout(hid_device *dev, unsigned char *data, size_t length, int milliseconds);

读取数据时，如果存在Report ID，那么设备返回的数据第一个字节是Report ID。
中断传输设备主动给PC发送数据，因此如果设备发送过多，系统过有一个缓冲区进行缓冲，因此直接调用hid_read_timeout，可能可以连续调用hid_read_timeout读取多条数据，这是因为缓冲了多条数据在系统里面，如果全部读取完之后，设备也一直没有回复数据过来，再次调用会阻塞，超时时间通过milliseconds设置。
例如：

	unsigned char data[64] = { 0 };
	data[0] = 0x12;
	hid_read_timeout(pDevice, data, sizeof(data));
