11.思科路由器：RIP动态路由协议实验

亦良Cool

已于 2025-03-30 21:03:58 修改

阅读量9.1k

点赞数 9

分类专栏： CCIE 文章标签：网络智能路由器

于 2020-10-31 12:36:08 首次发布

本文链接：https://blog.csdn.net/annita2019/article/details/109400852

版权

本文介绍了RIP（路由信息协议）的基本概念，包括定期更新、邻居广播和全路由表更新等特性，并对比了RIPv1与RIPv2的主要区别。通过配置RIP协议在R1和R2路由器上的实验，展示了如何关闭自动汇总以避免路由错误。最后，通过查看路由表和PC间通信验证了RIP协议的正确配置和路由可达性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、RIP简介

RIP（Routing　Information protocol) 路由信息协议.
是一种内部网关协议（IGP），是一种动态路由选择协议，用于自治系统（AS）内的路由信息的传递。RIP协议基于距离矢量算法（DistanceVectorAlgorithms），使用“跳数”(即metric)来衡量到达目标地址的路由距离。RIP通过UDP报文进行路由信息交换,使用的端口号为520.

RIP的基本概念

定期更新
邻居
广播更新
全路由表更新

RIP度量值为跳数，最大跳数为15跳，16跳不可达；
RIP更新时间为30s发送路由更新消息，UDP 520端口；
RIP会发送整个路由表信息。

RIP包括RIP－v1和RIP－v２两个版本

2、RIPV1和RIPV2比较

RIPV1	RIPV２
有类路由协议	无类路由协议
不支持VLSM	支持VLSM
广播更新255.255.255.255	组播更新224.0.0.9

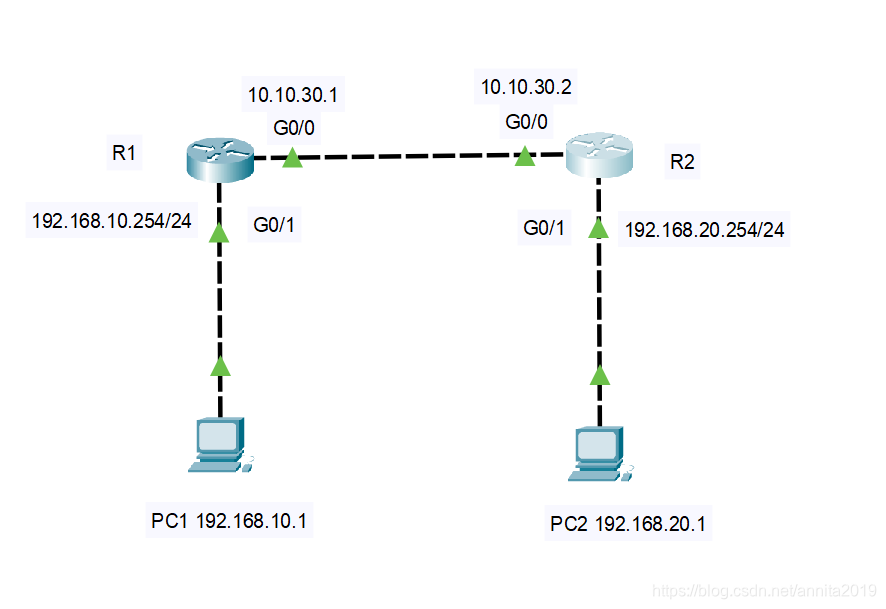

3、实验拓扑

在这里插入图片描述

4、准备工作

R1配置端口IP

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ho R1
R1(config)#
R1(config)#int g0/1
R1(config-if)#ip add 192.168.10.254 255.255.255.0
R1(config-if)#no sh

R1(config-if)#
R1(config-if)#int g0/0
R1(config-if)#ip add 10.10.30.1 255.255.255.0
R1(config-if)#no sh

R1(config-router)
