一种烟雾传感器的光电式迷宫老化探测数据自动校正技术

2018-11-5

俗称“迷宫老化自动校正算法”。



烟雾探测器检测环境烟雾浓度的原理是什么？

　　光电式迷宫烟感检测环境烟雾浓度的原理是通过一种“光电式传感器迷宫”反馈的数值来表现的。



 图1 光电式烟雾探测迷宫结构

　　光电式迷宫内部有两个发光二极管。一个是光发射管，另一个是光接收管。两个二极管呈一定夹角对向安置。

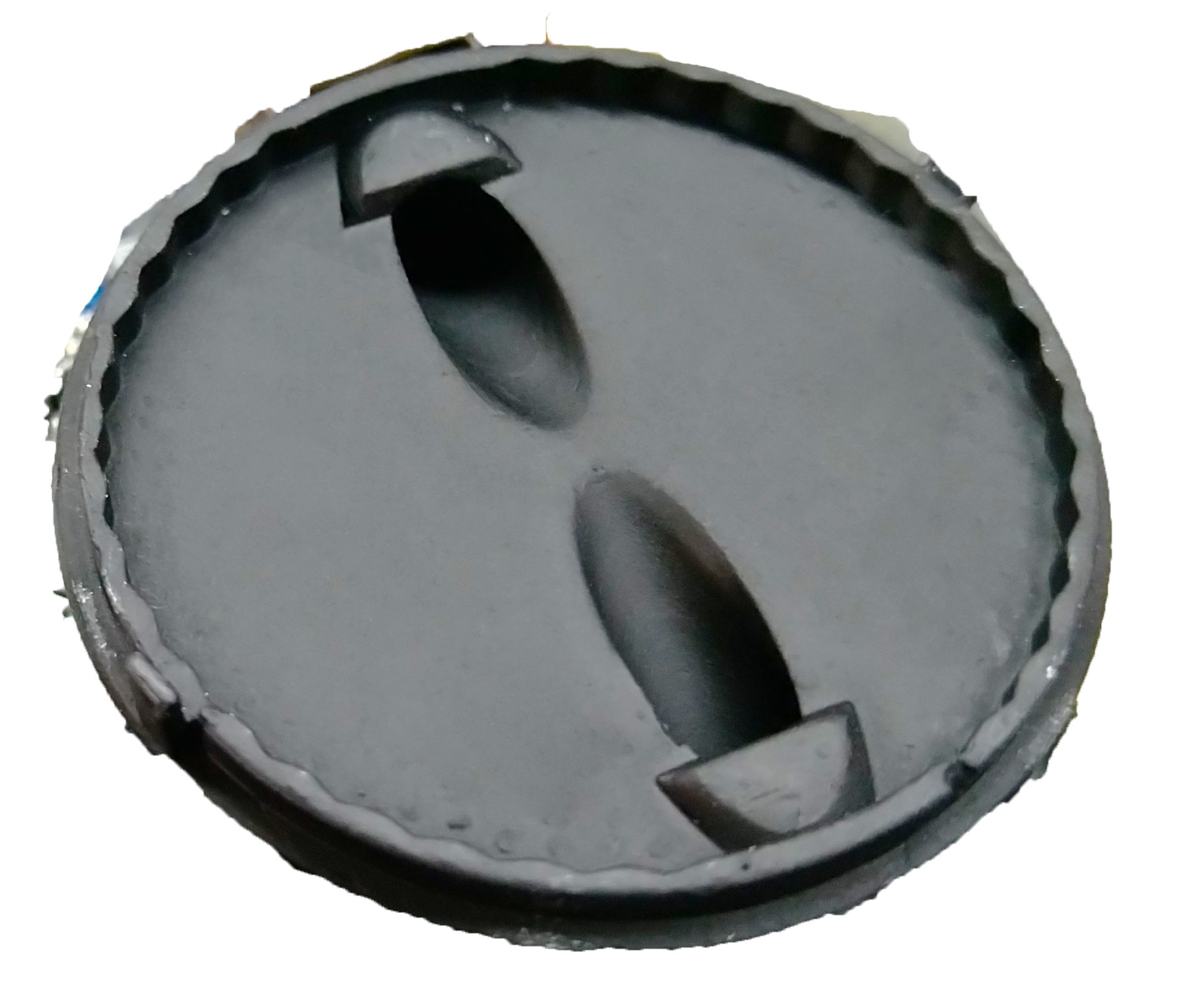

图2 二极管排列方式

　　正常情况下，光发射管发射的光线是无法（理想情况下）被光接收管接收到的。当环境中有烟雾时，会渗入迷宫内部。烟雾颗粒使得光发射管发射的光线发生“散射、反射”等现象。使得有部分光线会被光接收管接收到，从而引起接收管反馈的数值发生变化。该变化关系即可作为评判环境烟雾浓度的依据。

    通常烟感在出厂前都会对迷宫进行一次“标定”操作。标定操作即是在正常室内环境下读取出
