树莓派控制数码管显示

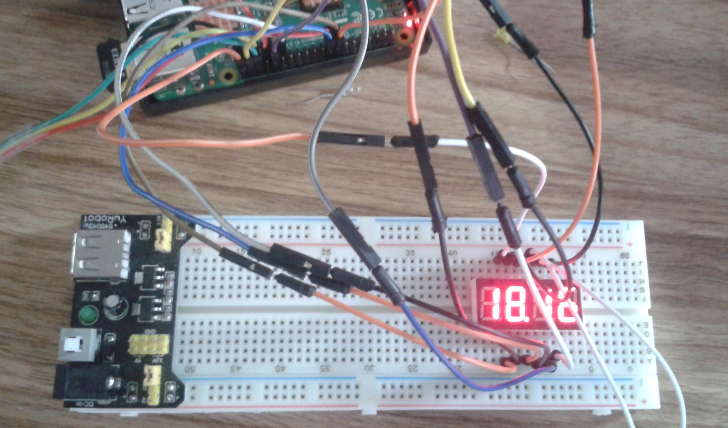

1. 效果显示



2. 硬件设备

　　在某宝上买了一个4位共阴数码管。4个数字公用一个阴极，一共12个引脚。其中6,8,9,12是共阴引脚。

　　

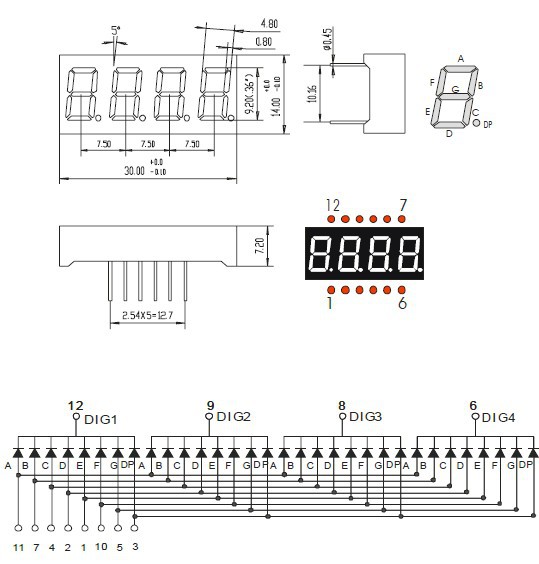

　　每个数字由 a-g 7个二极管和一个点dp。因为是在网上买的没有详细的器件手册，所以只能自己测试引脚与数码管上二极管的对应关系。

　　

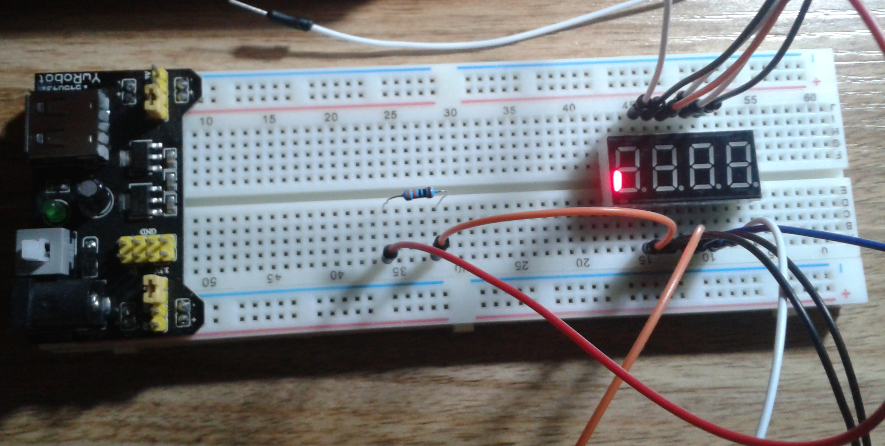

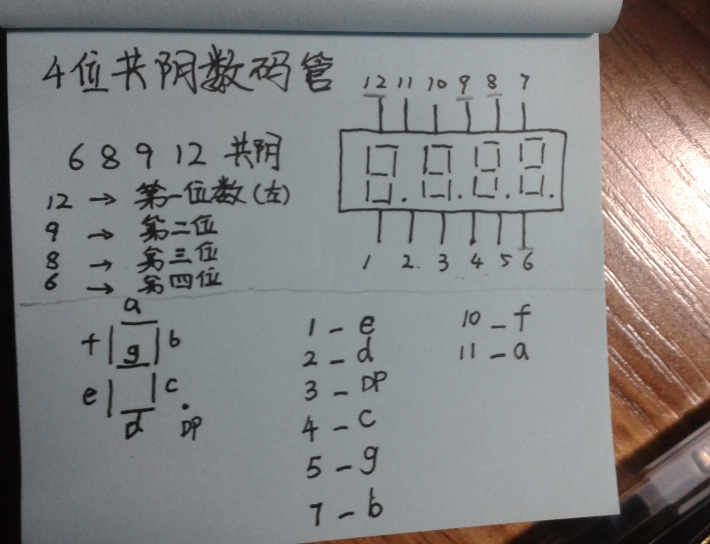

　　通过上图可以看出12号引脚对应的是第一位数字的共阴引脚，1号引脚对应数字e。依次测试，结果如下：

　　

 2. 代码：

源代码：
　　https://github.com/WangYanfeng/raspberryGPIO/blob/master/showDigital.py

转载于:https://www.cnblogs.com/WangYanfeng/p/5595309.html
