有人会纠结:

单位冲激响应和单位脉冲响应到底是不是一个东西？

参考:

单位脉冲信号与单位冲激信号的区别_微电子学与固体电子学-俞驰的博客-CSDN博客_单位脉冲信号

自动控制原理第四版(胡寿松)-P77

--------------------------------------------------------------------------------------------------------------------------------------------------------

绘制下列微分方程的冲激响应和阶跃响应

$y^{\prime \prime}(t)+4 y^{\prime}(t)+3 y(t)=2 f^{\prime}(t)+f(t)$

下面的图片是CSDN官方干的好事，把我上面公式给删了后留下的图片（来自CSDN官方），表示很生气！！！

$y^{\prime \prime}(t)+4 y^{\prime}(t)+3 y(t)=2 f^{\prime}(t)+f(t)$

	matlab代码	响应图

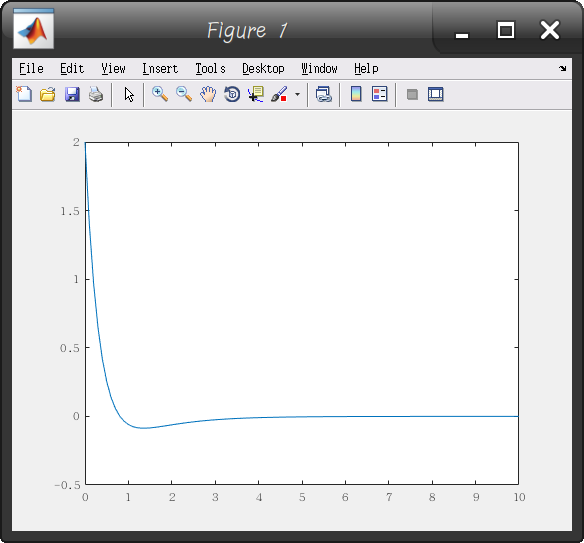

单位冲激响应	sys = tf([2, 1],[1, 4, 3]); t = 0:0.1:10; y = impulse(sys, t); plot(t, y);

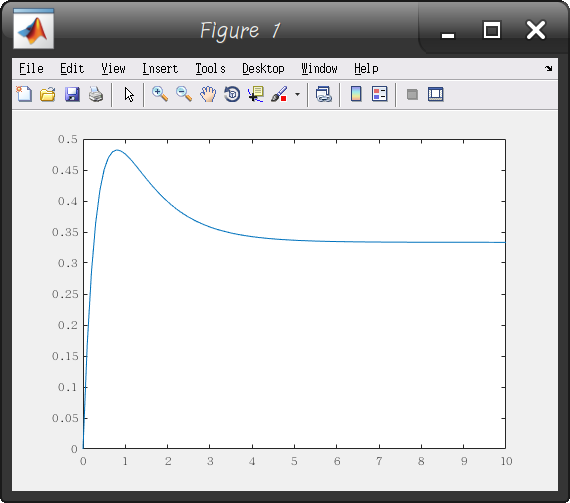

单位阶跃响应	sys = tf([2, 1], [1, 4, 3]); t = 0:0.1:10; y = step(sys, t); plot(t, y);

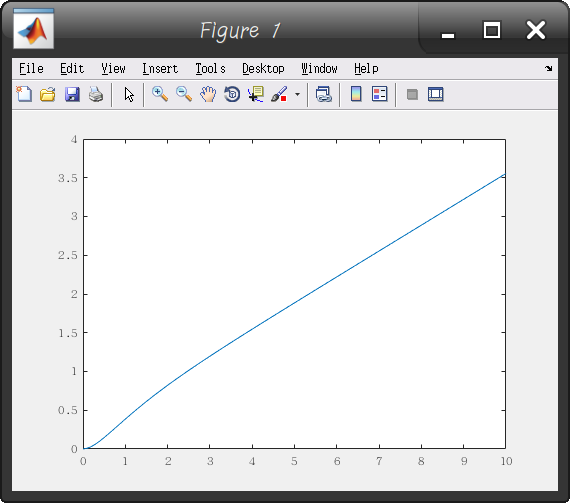

[2]单位斜坡响应(Ramp Responose)	sys = tf([2, 1],[1, 4, 3]); t = 0:0.1:10; alpha=1 ramp=alpha*t % 这里只是一个斜坡系数，其实讲人话就是一次函数的比例系数 [y,t]=lsim(sys,ramp,t) plot(t,y)

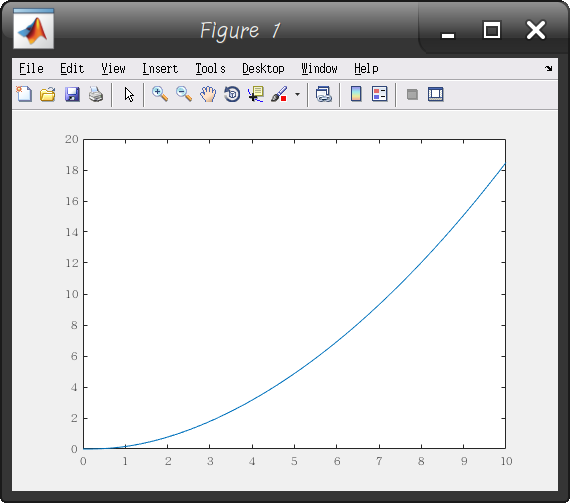

单位加速度(抛物线)响应	sys = tf([2, 1],[1, 4, 3]); % Your transfer function t = 0:0.1:10; alpha=0.5 ramp=alpha*t.^2 % 这里只是一个斜坡系数，其实讲人话就是一次函数的比例系数 [y,t]=lsim(sys,ramp,t) plot(t,y)
