Stata绘图：散点与分组密度函数图

阅读全文：Stata绘图：散点与分组密度函数图 (lianxh.cn)

作者：温凯迪 (中山大学)
邮箱：wkd6107@163.com

1. 图片描述

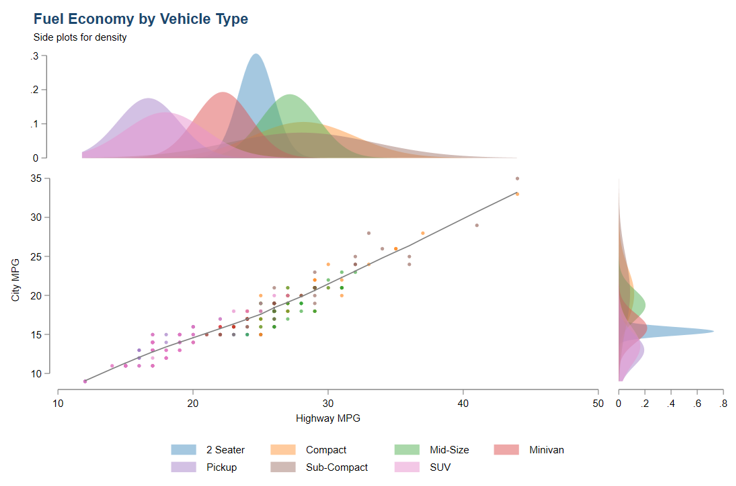

燃油效率，定义为产生特定推力或马力使用的燃油所含的能量除以这份燃油所含的全部潜在能量。其评价指标为每加仑燃油或每千克燃油所能产生的公里数，用 RPM/kg 或 RPM/gal 表示。不同车型的燃油效率不同，本图以 ggplot2 中的 mpg.csv 作为数据来源，分汽车种类描绘了城市燃油效率 (cty)，高速公路燃油效率 (hwy) 两个变量之间的关系，如下图所示。

本图将散点图、lowess 拟合曲线与单变量正态分布密度图结合在同一个图上，有利于我们更精确的描述两个变量间的数据关系。散点图可以直观标示两变量间的数量关系，lowess 拟合趋势线展示了两变量的局部规律和趋势，单变量正态分布密度图表示了两变量分别的正态分布。

 

2. 命令介绍

grc1leg命令

grc1leg 用于组合图形，在具体用法上与 graph combine 相同，只是它为所有组合图形显示一个公共图例，该公共图例是组合图形中的图例之一。

* 命令安装
net install grc1leg, from("http://www.stata.com/users/vwiggins")

* 命令语法
grc1leg name [name ...] [, combine_options legend_options ]

其中，name 是图片名称。combine_options 包括：

• 选项 colfirst、rows、cols、holes：用于指定在最终生成的组合图中各图的排列顺序，colfirst表 示该图片显示在下面一列；rows() 和 cols() 指定图片显示在具体的行和列中；holes 指定留出空白的区域。
• 选项 iscale 可用于指定文本和标志的字体大小。
• 选项 imargin 用于确定单个图表的边缘长度。
• 选项 ycommon 和 xcommon 为 X 轴和 Y 轴指定常用刻度。
• 选项 scheme 为图片设定特定模板。
• 选项 name 指定组合图的名称。

legend_options 包括：

• 选项 legendfrom 指定要从中获取组合图例的图形，默认值为列表中的第一个图形。
• 选项 position 和 ring 用于覆盖图例的默认位置，该位置通常位于绘图区域下方的居中。
• 使用 position 可以使图例位于绘图区域本身内，并允许将图例放置在绘图内。根据 12 小时制表盘上的小时指定图例放置方向，如 position(12) 意为将图例添加在绘图区域正上方。
• 使用 ring 可以指定图例与绘图区域间的距离。ring(0) 表示可将图例放置于绘图区域内部；ring(k) 当 k>0 时，图例被放置在绘图区域以外。
• 选项 span 将图例放置在跨越整个图片宽度或高度的区域。

schemepack命令

schemepack 命令包括许多 Stata 预设图片方案，如 white_tableau、black_tableau、gg_tableau、white_cividis、black_cividis、gg_cividis 等。
