02-基于ART-PI开发板创建USB CDC 虚拟串口设备

1、概述

        在“01-基于ART-PI-创建第一个RT-Threaad-软件工程”一文中，我介绍了如何创建一个基于RT-Thread的软件工程，在本文中，我将基于这个创建的软件工程添加一个USB CDC虚拟串口设备。

        考虑到RT-Thread内核版本不同，在创建软件工程时可能会出现一些意外的问题，我补充说明一下我所使用的软件编程环境。

序号	资源名称	说明	备注
1	RT-Thread Studio 2.2.7	睿赛德官方提供的软件集成开发环境，可自行下载安装。
2	ART-PI	一款基于STM32H750芯片的开发板，可自行上网检索关键字找到相关的资料，某宝可以买到。

        此开发板已经板载STM-LINK调试下载器，无需再使用Jlink、st-link或其它的调试下载器。

2、创建USB CDC虚拟串口设备

        第1步，打开RT-Thread Studio。

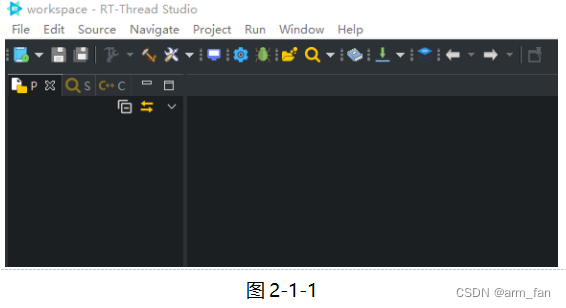

        见图2-2-1，RT- Studio启动成功。

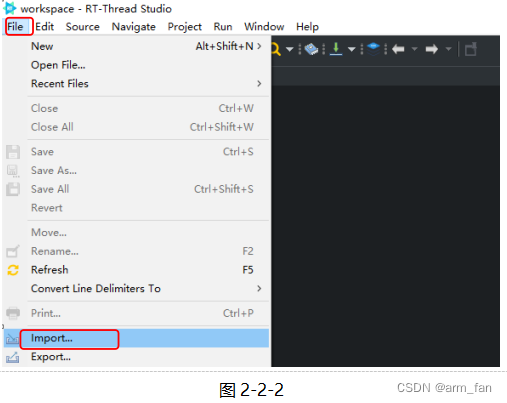

        见图2-2-2，点击“File->Import”菜单进入软件工程导入界面。

        见图2-2-3，选择导入的软件工程类型，然后点击”Next“进入下一个步骤。

        见图2-2-4，选择软件工程所在的文件目录，选择软件工程，然后点击”Finish“完成软件工程的导入。

        见图2-2-5，软件工程导入成功。

        第3步，编译软件工程。

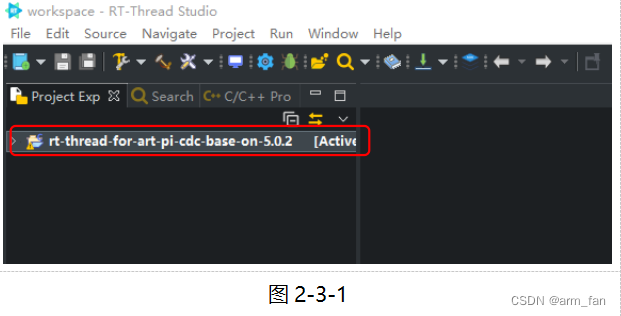

        见图2-3-1，点击选择软件工程，按下”CTRL+B“快捷键编译软件工程。

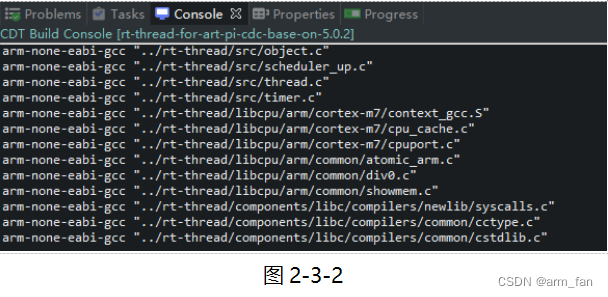

        见图2-3-2，软件工程编译中，稍等片刻。

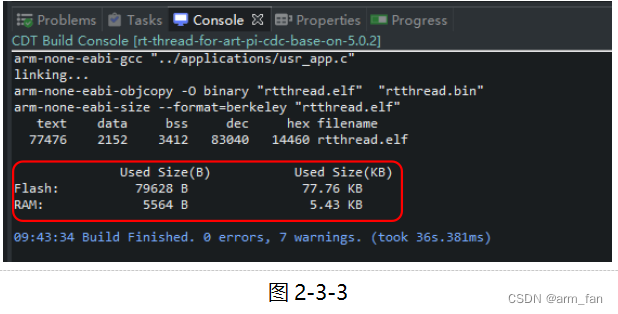

        见图2-3-3，软件工程编译完成。

        第4步，下载固件到目标板中运行。

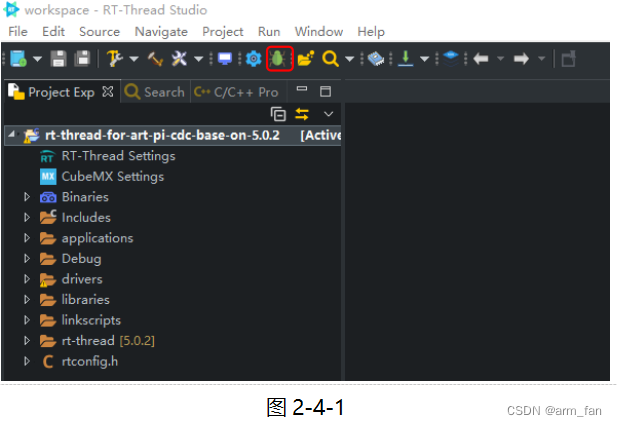

        见图2-4-1，点击图标下载代码。

        见图2-4-2，代码下载中，稍等片刻。

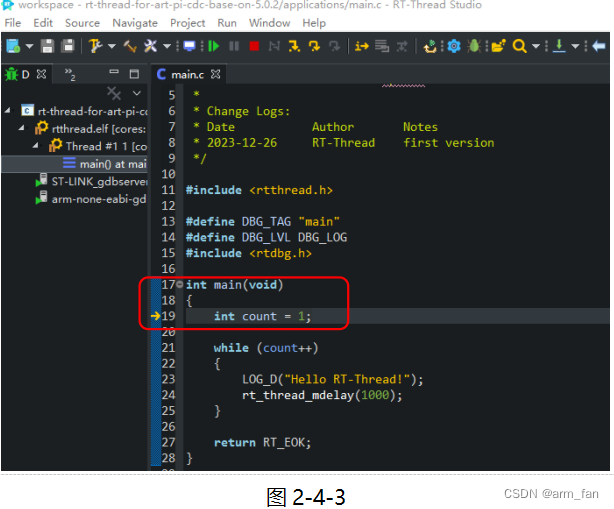

        见图2-4-3，代码下载成功，并运行到了main()函数入口处。点击图标全速运行代码。

        第5步，PC端启动Putty查看固件运行结果。

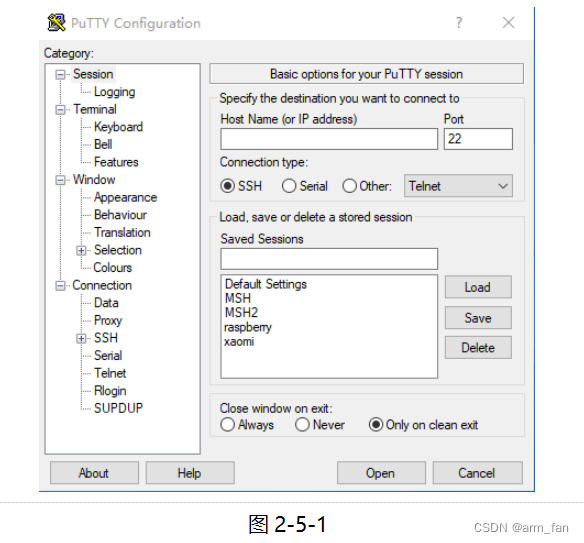

        见图2-5-1，启动Putty成功。

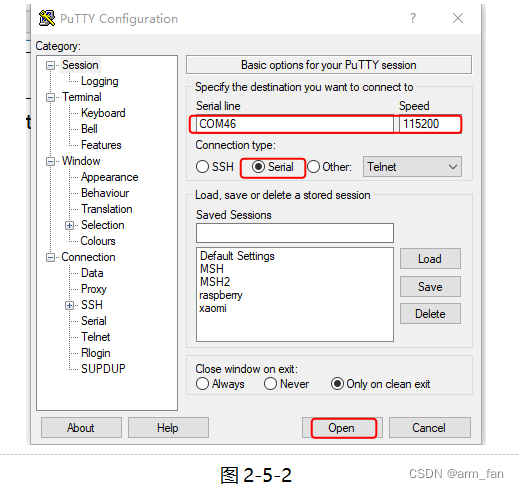

        见图2-5-2，选择ART-PI在在电脑端虚拟出的USB串口号，然后点击”Open“进入Putty的工作界面。

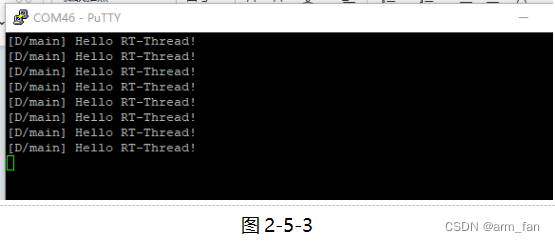

        见图2-5-3，Putty界面已经接收到了ART-PI发送过来的信息。

        第6步，启动STM32Cub，用于配置MCU。

        见图2-6-1，双击”CubeMX Setting“菜单项启动配置界面。

        见图2-6-2，STM32CubeMX启动中，稍等片刻。

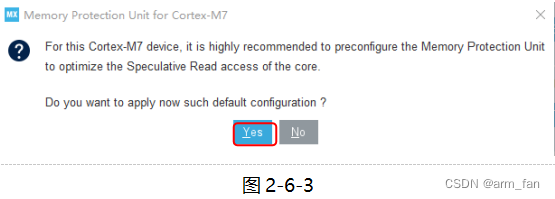

        见图2-6-3，STM32CubeMX启动出现提示界面，选择”Yes“进入下一步。

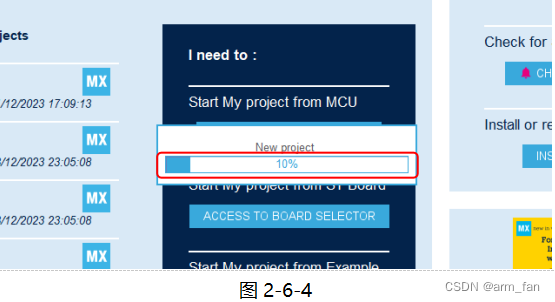

        见图2-6-4，启动进行中，继续等待。

        见图2-6-5，STM32CubeMX启动完成。

        第7步，配置USB接口。

        见图2-7-1，配置好USB接口。

        第8步，配置系统时钟。

        见图2-8-1，将系统时钟配置为外部高速时钟模式。

        见图2-8-2，ART-PI使用的外部晶振为25M，已经通过合适的配置将系统时钟配置为480M。

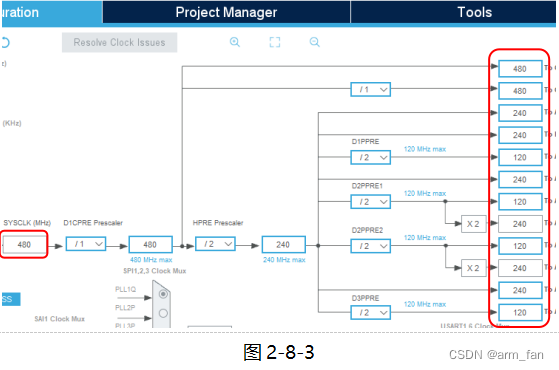

        见图2-8-3，已经将所有的频率配置为最大值。

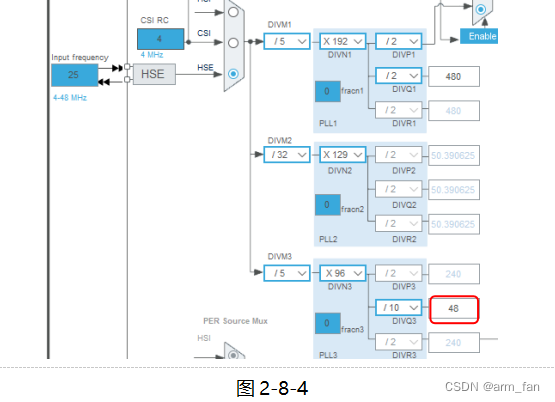

        见图2-8-4，已经为USB端口配置了48M时钟源。

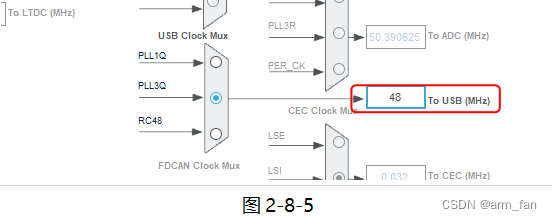

        见图2-8-5，USB接口的时钟已经被正确地配置为48M。

        第9步，设置STM32CubeMX输出的软件工程类型。

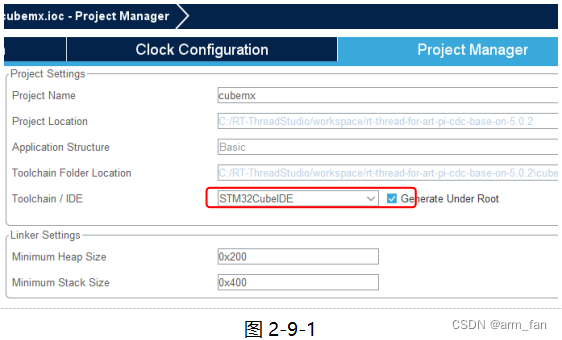

        见图2-9-1，软件工程的输出类型设置为STM32CubeIDE，这与RT-Thread Studio相同，都为基于gnu arm-gcc类型的软件工程，STM32CubeIDE与RT-Thread Studio二者也都是基于Eclipse进行二次开发的集成软件开发环境。

        第10步，使用STM32CubeMX生成代码。

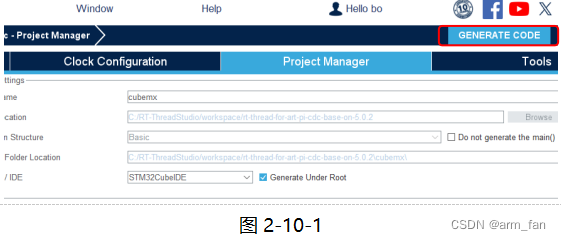

        见图2-10-1，点击生成代码。

        见图2-10-2，出现提示信息，点击”Yes“继续。

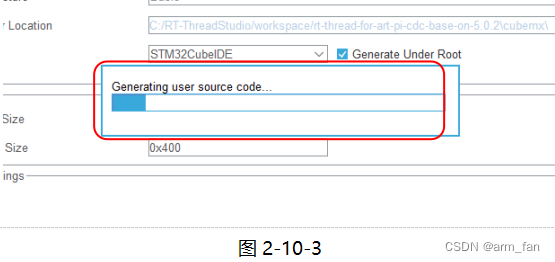

        见图2-10-3，代码生成中，稍等片刻。

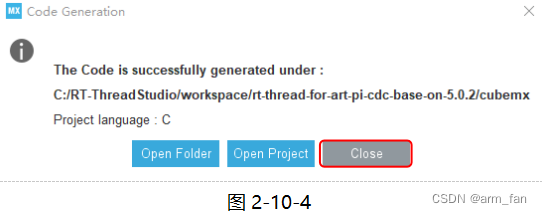

        见图2-10-4，代码生成完成，点击”Close“。

        见图2-10-5，点击 X 关闭STM32CubeMX。

        见图2-10-6，RT-Thread Studio出现提示信息，点击”OK“。

        第11步，编译软件工程，确认软件工程是否有异常。

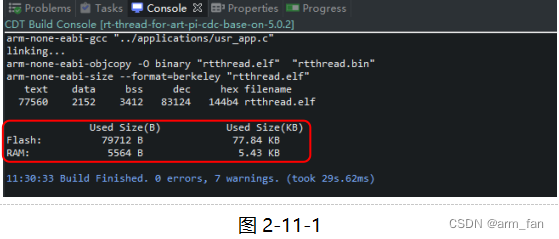

        见图2-11-1，软件工程编译完成，未出现异常。

        第12步，下载代码运行固件。

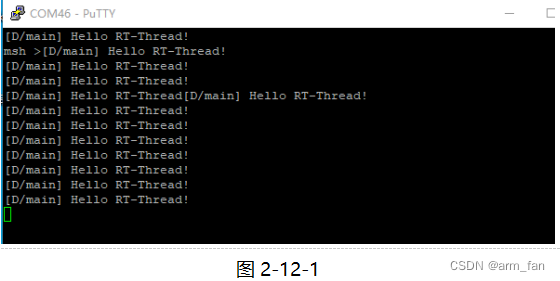

        见图2-12-1，Putty窗口可以接收到固件运行的LOG信息。

        第13步，在RT-Thread的软件工程中，启用USB选项。

        见图2-13-1，打开board.h文件，找到这句代码行：

                /*#define BSP_USING_USBDEVICE*/

        修改代码，使能USBDEVICE设备的配置选项。

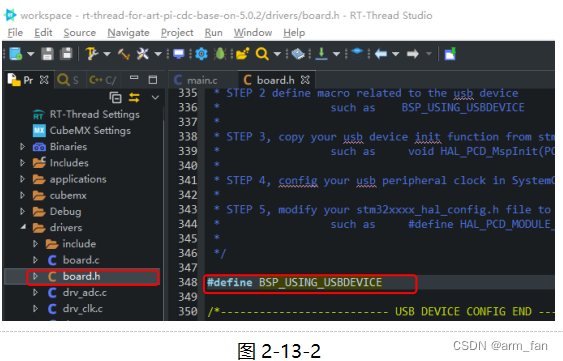

        见图2-13-2，代码修改完成。

        第14步，配置USB设备的类型。

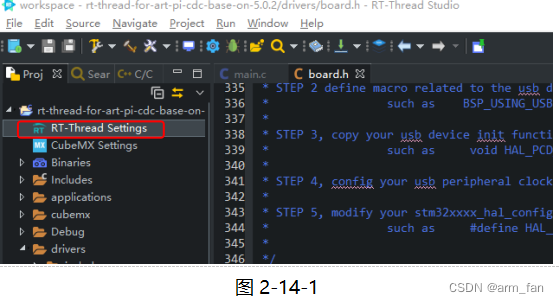

        见图2-14-1，双击进入配置界面。

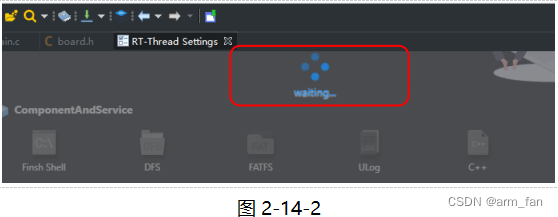

        见图2-14-2，等待启动完成。

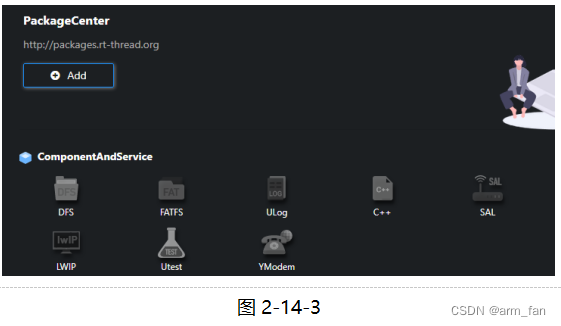

        见图2-14-3，配置界面启动完成。

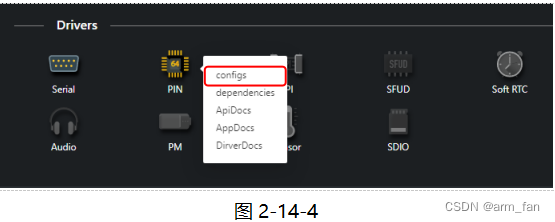

        见图2-14-4，移动鼠标至某一个图标处，将出现浮动菜单，点击”config“进入下一个界面。

        见图2-14-5，滚动界面，找到USB配置选项。

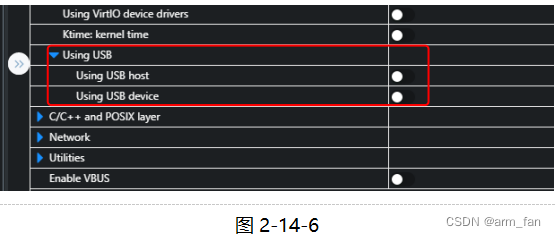

        见图2-14-6，找到了USB配置项。

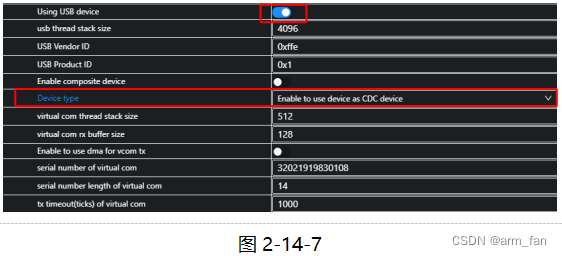

        见图2-14-7，使能USBDEVICE设备，设备类型为USB CDC。然后点击左上角的保存配置结果。

        见图2-14-8，软件工程已经被成功更新。

        第15步，编译软件工程。

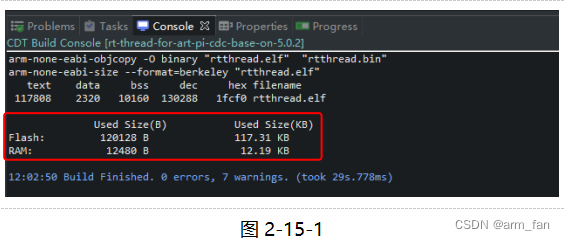

        见图2-15-1，软件工程编译成功。

        第16步，下载固件到目标板中运行。

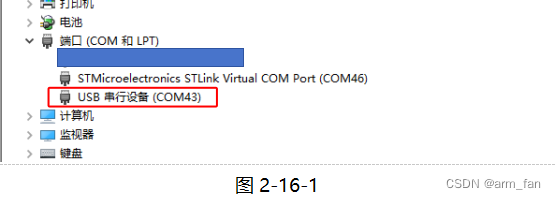

        见图2-16-1，在PC端已经枚举出了一个USB CDC串口设备COM43。

        第17步，USB CDC通信测试。

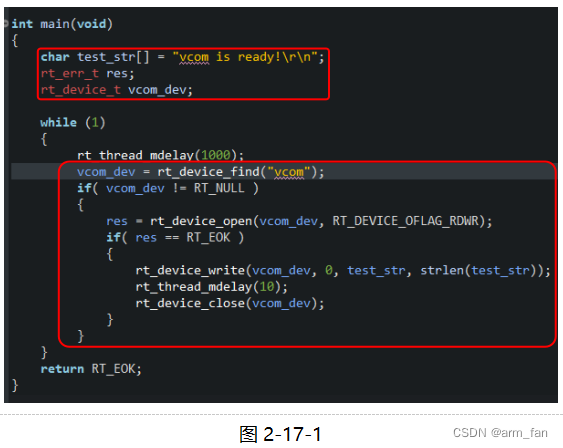

         见图2-17-1，编写一段测试代码，通过USB CDC向PC端发送一个字符串。然后编译并下载到目标板运行。

         见图2-17-2，PC端的串口助手已经接收到数据，注意串口助手的DTR选项需要勾选上，否则串口助手不会接收数据。

        至此，已经在ART-PI开发板上基于RT-Thread成功创建了一个USB CDC 虚拟串口设备。

3、附件：测试代码

int main(void)
{
    char test_str[] = "vcom is ready!\r\n";
    rt_err_t res;
    rt_device_t vcom_dev;

    while (1)
    {
         rt_thread_mdelay(1000);
         vcom_dev = rt_device_find("vcom");
         if( vcom_dev != RT_NULL )
         {
             res = rt_device_open(vcom_dev, RT_DEVICE_OFLAG_RDWR);
             if( res == RT_EOK )
             {
                 rt_device_write(vcom_dev, 0, test_str, strlen(test_str));
                 rt_thread_mdelay(10);
                 rt_device_close(vcom_dev);
             }
         }

    }
    return RT_EOK;
}
