RJ45串口使用方法及调试全过程

原创 于 2024-09-20 14:40:51 发布
· 542 阅读 · 0 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件

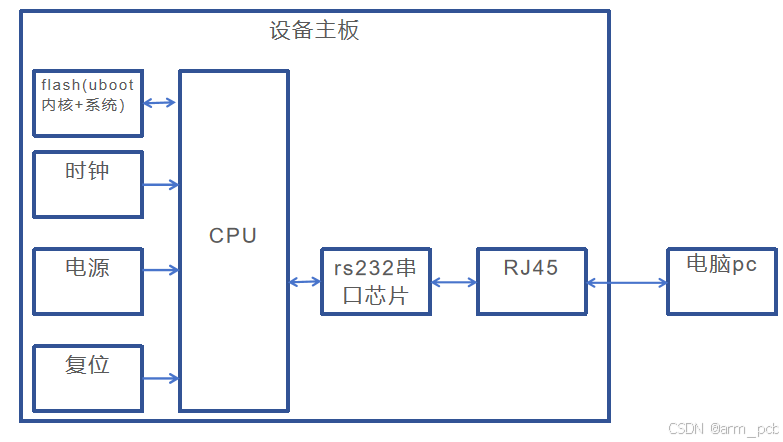

在某次开发中，使用RJ45的串口调试，发现串口打印乱码，我的硬件框图如下所示：

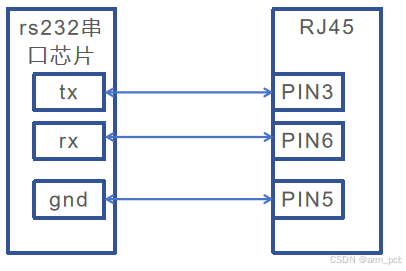

在检查完cpu的电源、时钟和复位后，并且cpu和rs232串口芯片之间也有数据交互，最后检查原理图定位到串口芯片的gnd没有接到RJ45上，下图是RJ45用作串口时的正确接法：
