1.理论知识

1‌.1 VLAN的定义‌1

VLAN（Virtual Local Area Network）是一种将物理局域网在逻辑上划分成多个广播域的技术。通过在‌交换机上配置VLAN，可以将网络设备分组，使得同一VLAN内的设备可以相互通信，而不同VLAN之间的设备则被隔离。

1‌.2 VLAN的作用

VLAN的作用主要包括：

‌网络分段‌：可以将网络端口进行分割，不同VLAN端口之间不能通信，这可以让一个实体路由器被当做多个路由器使用。
‌提高安全性‌：不同VLAN之间的用户不能直接通信，这有助于防止不良信息和软件的传播。
‌灵活管理‌：VLAN可以使管理更加灵活，更改用户的所属网络不需要更换端口和网线。
‌控制广播风暴‌：一个VLAN内部的广播和单播流量不会转发到其他VLAN中，有助于控制流量、减少设备投资、简化网络管理。
‌隔离部门‌：可以将不同部门的网络流量隔离，增强数据安全性和管理效率。

1‌.3 VLAN的优点

VLAN的优点包括：

‌限制广播域‌：广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。
‌增强安全性‌：不同VLAN内的报文在传输时相互隔离，提高了网络的安全性。
‌灵活构建虚拟工作组‌：可以根据功能、部门及应用等因素将设备和用户组织起来，同一工作组的用户不必局限于某一固定的物理范围。
‌提高网络性能‌：通过控制广播风暴和优化网络管理，提高了网络的健壮性和性能。

2.实验介绍

内容为主机A和主机B配置不同的vlan希望他们能够通信。即两台主机vlan不一致如何通信？

设备规划

类型	名称	数量
终端	PC	2
交换机	S5700	1

vlan划分

vlanid	子网	网关
2	192.168.1.0/24	192.168.1.1
3	192.168.2.0/24	192.168.2.1

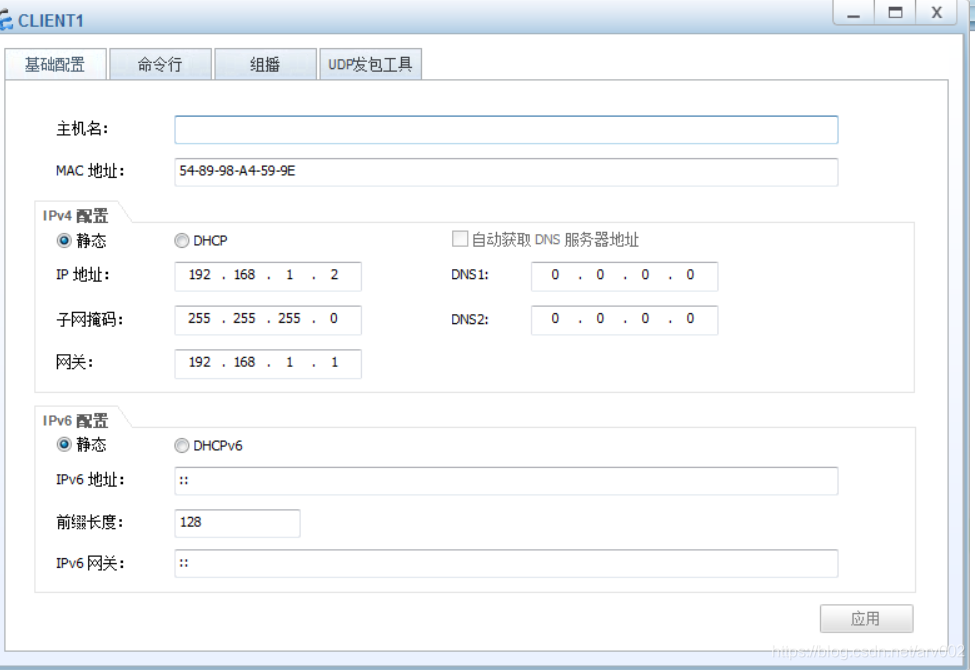

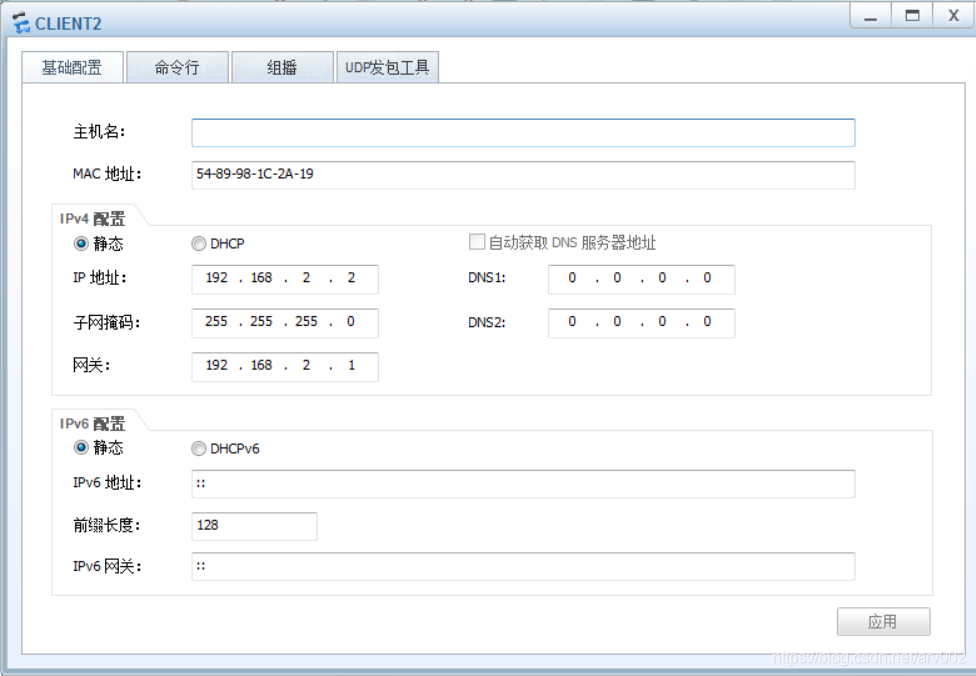

主机ip规划

主机	ip	交换机接口
A	192.168.1.2	0/0/1 交换机
B	192.168.2.2	0/0/2 交换机

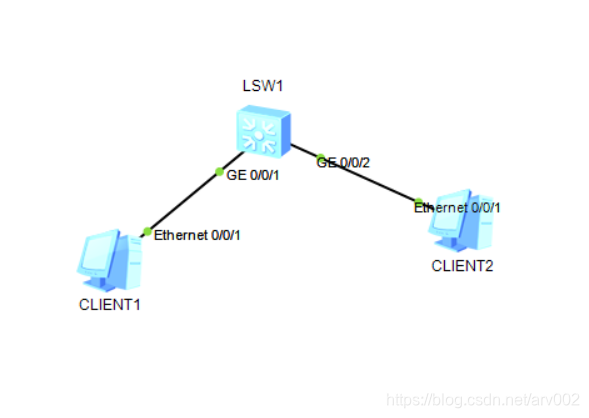

3.ensp连线图如下：

3.ensp配置如下

交换机LSW1配置，配置vlanif是相互通信的关键，

在交换机中Vlanif2是网段192.168.1.x/24的网关。

在交换机中Vlanif3是网段192.168.2.x/24的网关。

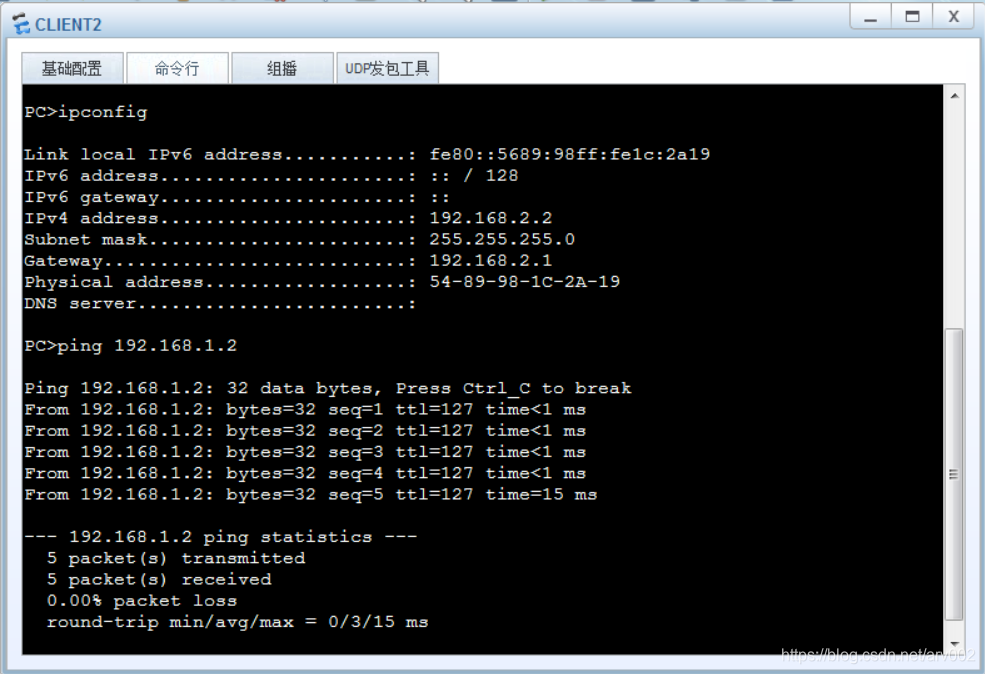

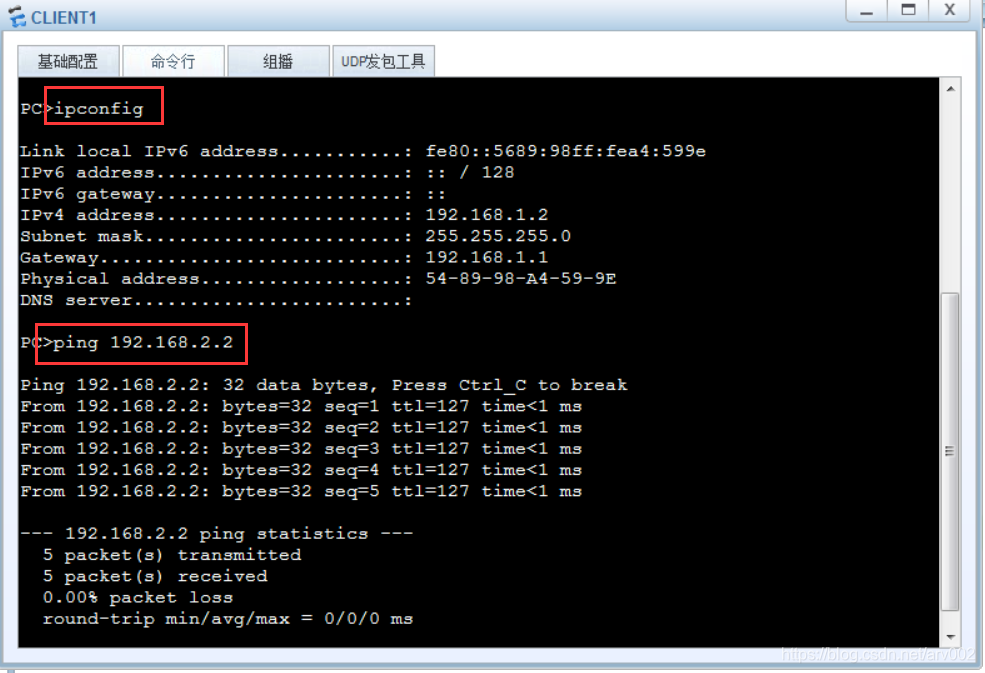

整个通信链路是client1到交换机（192.168.1.1网关），由网关找到（192.168.2.1）再到client2

interface Vlanif2
 ip address 192.168.1.1 255.255.255.0
#
interface Vlanif3
 ip address 192.168.2.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 2
 stp disable
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 3
 stp disable
