1. 防雷方案

主要应用于楼宇机房，整个配电系统在楼宇的配电系统中只是个子系统，电源系统的

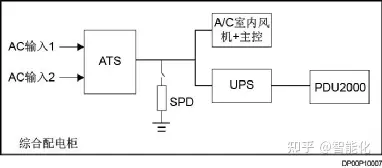

Class I SPD（surge protection device）由楼宇低压总配电房/柜提供。防雷系统示意

标配 C 级防雷器，前端配置防雷保护空开为 32A。

智能温控产品室外机的供电电缆如需上楼顶，建议采用穿铁管或金属线槽敷设，铁管或金属线槽应保持电气连续并两端接地。

SPD 的连接导线应尽可能短、直，长度不宜超过 0.15m，SPD 的电源连接导线采用最小截面积 10mm2 的铜线，SPD 的接地线采用不小于 16mm2 的铜线。

2. 接地方案

模块各机柜等电位接地

DC 基础设施一体柜中设置主接地排，模块内其它各机柜接地端子通过不小于 16mm2 的接地线缆连接到该接地排；主接地排连接到机房的楼层接地排（FEB）或接地汇集带（机房内沿走线架或墙体敷设的 25mm×3mm 的铜带），该接地线线径不小于 35mm2。

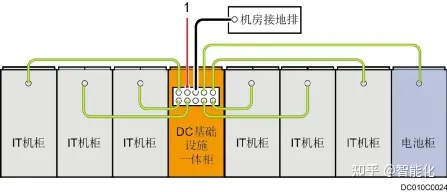

机柜系统等电位连接示意图

（1）模块主接地排机柜接地

机柜体的各金属组件/零件之间实现良好搭接。结构搭接面在搭接前进行喷涂

保护（或不喷涂）并进行抗氧化处理，喷涂保护的表面区域确保实现两个搭接部件的搭接面完全的金属电接触。搭接质量采用直流阻抗来衡量，任意两个有搭接要求的零

件之间的搭接直流阻抗不大于 0.1Ω。不能良好连接的金属部件之间，采用接地电缆连接（如机柜门与机柜之间），连接电缆截面积建议不小于 6mm2。

各柜体内部设计有一个接地排或主接地点供设备接地用，接地排不需要绝缘安装。

接地端子不小于 M8，机柜总接地端子旁设置有黄底的接地标签如

。

模块内部不带电的金属部件（如金属门窗、走线架、防静电地板支架）做等电位处理，等电位连线不小于 6mm2。

防雷接地系统概述

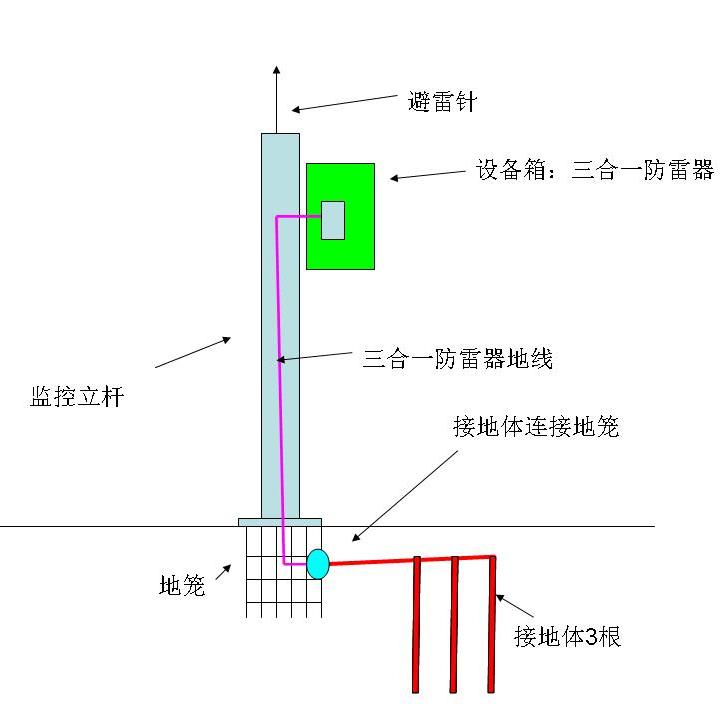

防雷接地系统是一种用于保护建筑物、设备和人员免受雷电危害的系统。它的主要功能是将雷电引入地下，将雷电流泄放入大地，从而保护建筑物、设备和人员的安全。防雷接地系统通常由接闪器、引下线和接地装置组成。接闪器是防雷接地系统的重要组成部分，包括避雷针、避雷带和避雷网等，它们的作用是将雷电引导到自身所在的位置，并通过引下线将电流引入地下。引下线是连接接闪器和接地装置的金属导体，它的作用是将电流从接闪器传导到接地装置。接地装置是防雷接地系统的最后一道防线，它的作用是将电流引入地下深处，从而避免电流对建筑物和人员造成危害2 3。

防雷接地系统概述

防雷接地系统的组成

防雷接地系统的组成包括以下几个部分：

雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等。

引下线：用于将雷电流从接闪器传导至接地装置的导体。

接地线：电气设备、杆塔的接地端子与接地体或零线连接用的正常情况下不载流的金属导体。

接地体（极）：埋入土中并直接与大地接触的金属导体，分为垂直接地体和水平接地体。

接地装置：接地线和接地体的总称。

接地体

接地网：由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。

接地电阻：接地体或自然接地体的对地电阻的总和，称为接地装置的接地电阻，其数值等于接地装置对地电压与通过接地体流入地中电流的比值1。

防雷接地系统的分类

防雷接地系统可以根据不同的标准进行分类，例如按照用途可以分为电源防雷接地系统和信号防雷接地系统，前者用于保护电源线路免受雷电危害，后者用于保护信号线路免受雷电危害。按照防雷级别分类，根据建筑物的重要性和可能遭受雷击的频率，防雷接地系统可分为一级、二级和三级防雷接地系统，其中一级防雷接地系统最高，三级最低3。
