计算机组成原理 概述（b站王道课程笔记）

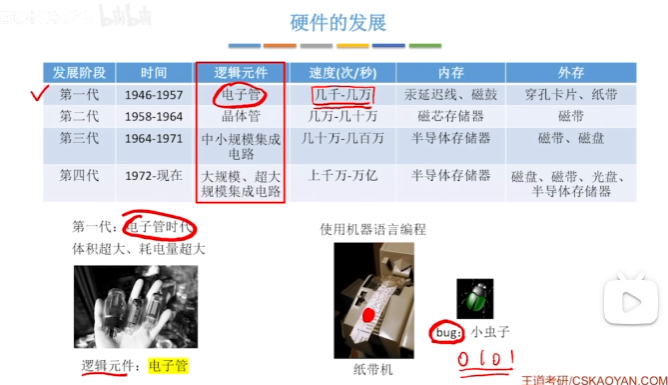

1.1硬件的发展

计算机系统=硬件+软件

第一台电子计算机

逻辑元件最小单位：电子管

第一台电子数字计算机 ：ENIAC(1946)

冯诺依曼

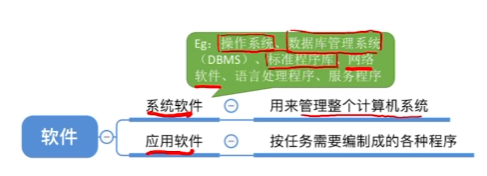

1.2软件发展

编程软件

发展趋势

1.3计算机基本硬件组成

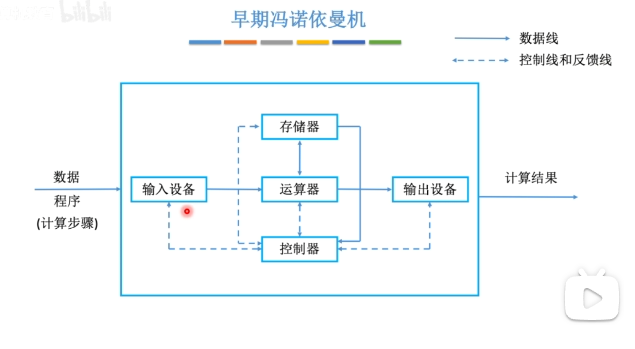

冯·诺依曼计算机的特点:

1.计算机由五大部件组成

2.指令和数据以同等地位存于存储器，可按地址寻访

3.指令和数据用二进制表示

4.指令由操作码和地址码组成

5.存储程序

6.以运算器为中心

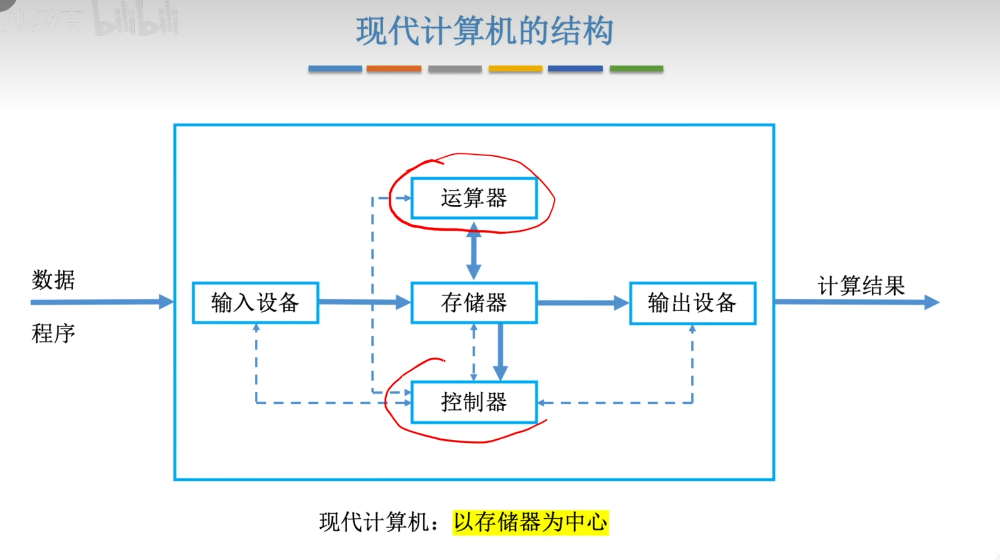

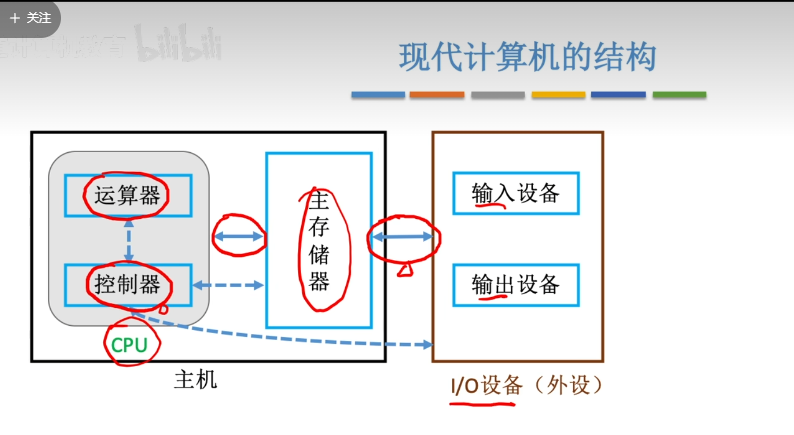

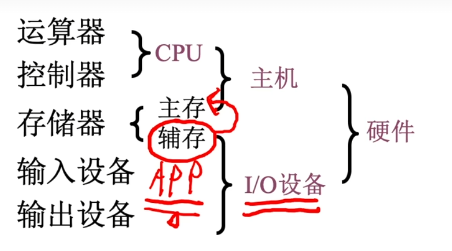

现代计算机的结构：以存储器为中心

cpu=运算器+控制器

主机=主存储器+运算器+控制器

1.4各个硬件的工作原理

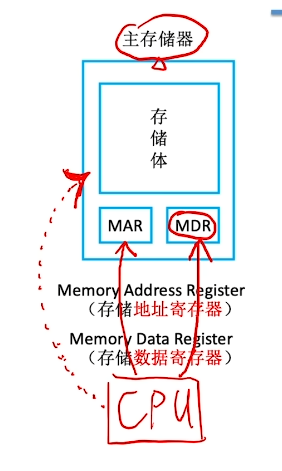

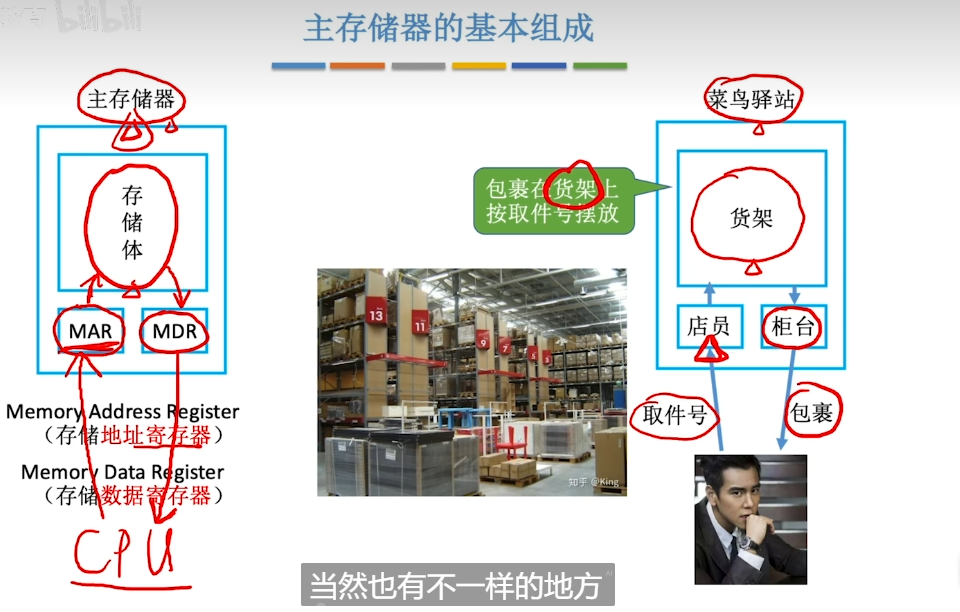

主存储器的基本组成

取出的情况：

可以将主存储器可以类似与菜鸟驿站的取快递流程

（先告诉店员货的地址（mar存放地址），店员再去找包裹（mdr存放数据），找到后放到出库的地方）

读入的情况：

相当于输入地址（mar）和相应的数据（mdr），存放到存储体内

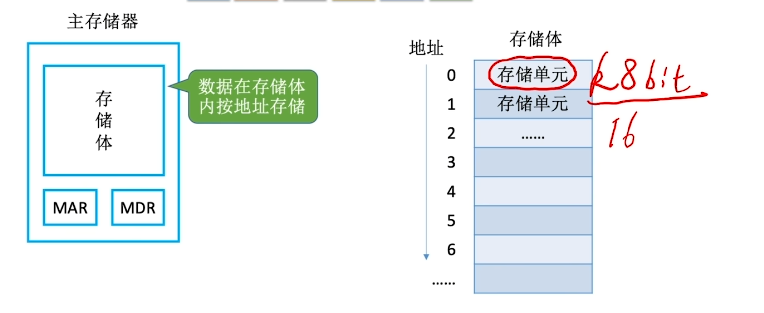

存储体（数据在存储体内按地址存储）

存储体内的结构（下图）

存储单元：每个存储单元存放一串二进制代码

存储字（word）：存储单元中二进制代码的组合

存储字长：存储单元二进制代码的位数（）（常见的有8bit 16bit、32bit...）

存储元：存储二进制的电子元件（电容），每个存储元可存1bit

MAR（地址寄存器）

MAR位数反映存储单元的个数

MDR（数据存储器）

MDR=存储字长

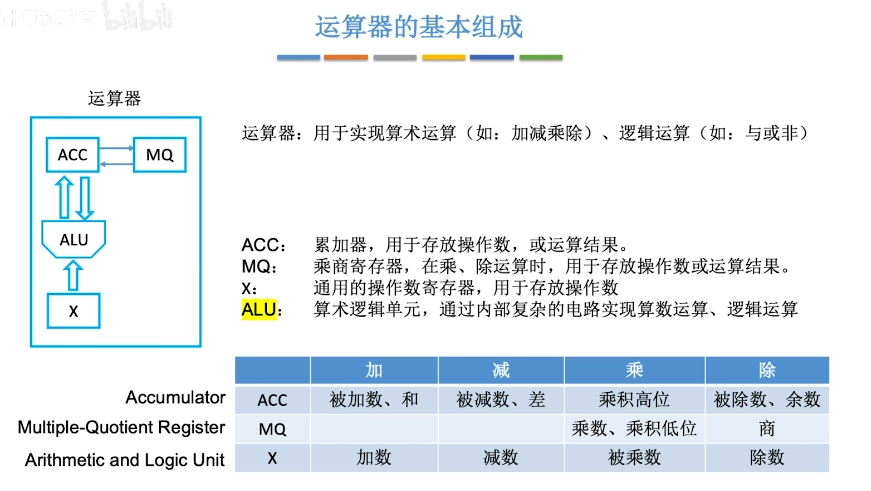

运算器的基本组成

ALU是运算器的核心

控制器的基本组成

CU是控制器的核心

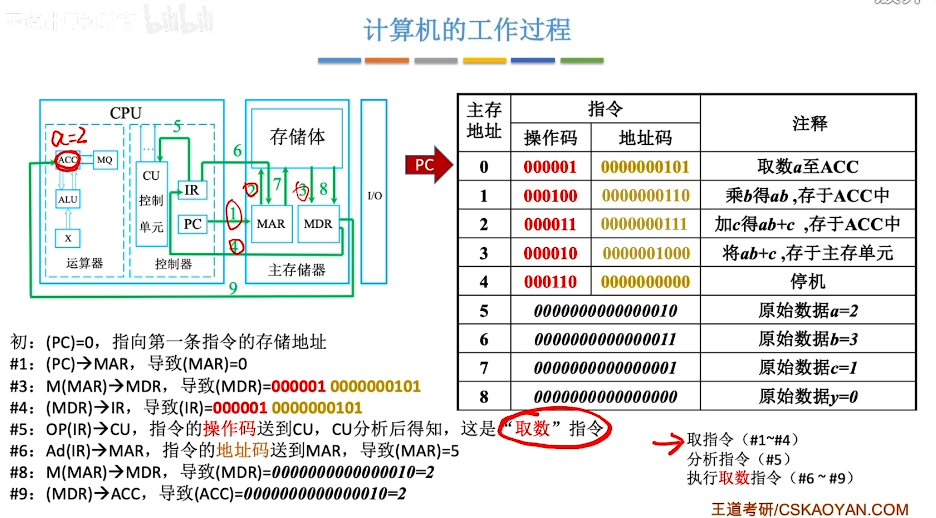

计算机的工作流程

0~4是存储指令

5~8是原始变量以二进制进行存放

存储字长为16bit，每条指令会分成两部分，分别是操作码和地址码

M表示主存储器

MDR是一条指令，所以要存放再CPU的控制器的IR（指令寄存器）

流程如下：

初始状态：(pc=0）,指向第一条指令的存储地址

1:(PC)->MAR，导致（MAR)=0

3:M(MAR)->MDR,导致（MAR)=000001 0000000101

4:(MDR)->IR,导致（IR)=000001(操作码) 0000000101

5:OP(IR)->CU,指令的操作码送到CU(控制单元),CU分析后得知，这是“取数"指令

6:AD(IR)->MAR,指令的地址码送到MAR,导致（MAR)=5

8:M(MAR)—>MDR,导致（MDR)=0000 0000 0000 0010=2

9:(MDR)->ACC,导致（ACC)=0000 0000 0000 0010=2

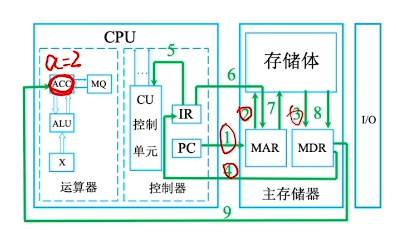

总图

MAR和MDR逻辑上是属于主存，但现在计算机当中，这两个寄存器会被集成到cpu里

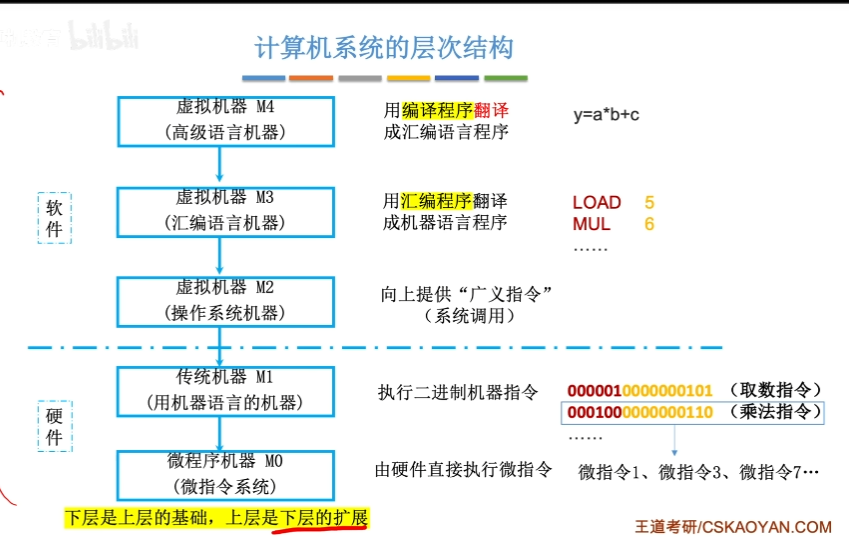

多级层次结构

（从编程人员的视角来进行划分）

下层是上层的基础，上层是下层的扩展

重点探讨传统机器和微程序机器

三种级别的语言

高级语言通过编译程序然后转化为机器语言，机器语言才能执行命令

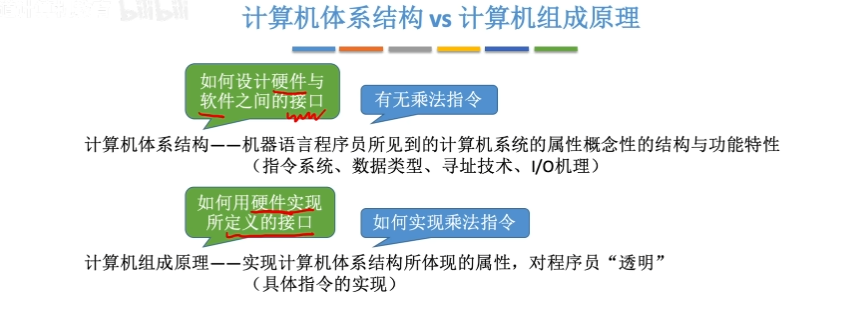

计算机体系：如何设计硬件与软件之间的接口

计算机组成原理：如何用硬件实现所定义的接口

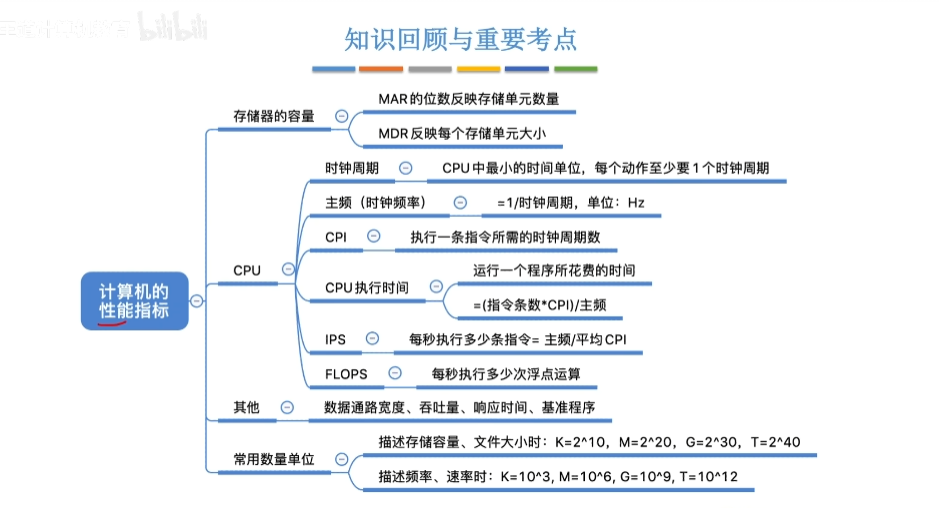

1.5计算机的性能指标

度量存储器的指标

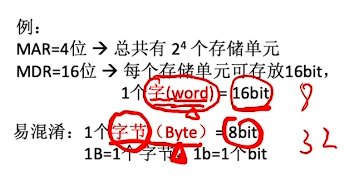

MAR（地址存储器）位数反映存储单元的个数（最多支持几个）

MDR（数据存储器）位数=存储字长=每个存储单元的大小

总容量=存储单元个数*存储字长（bit） 1B=8bit

=存储单元个数*参与本次字长/8 byte

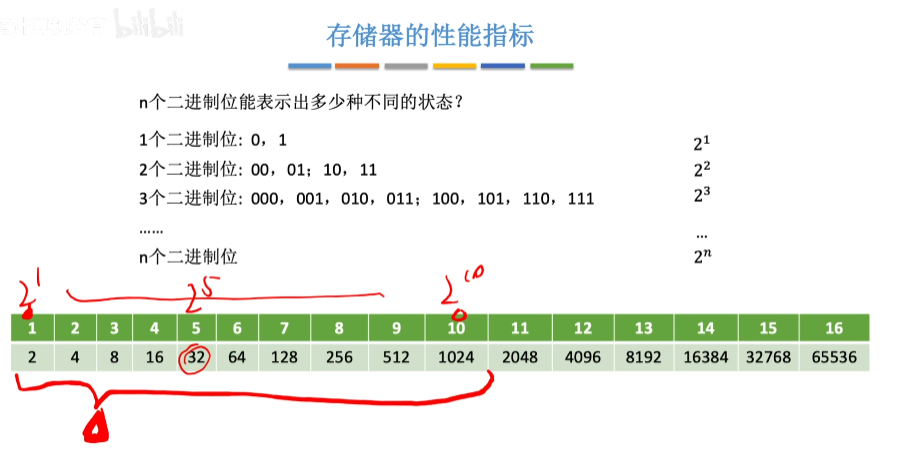

2的1次方到10次方要记住

1KB=1024B （1（B）比特=8个二进制位（bit））

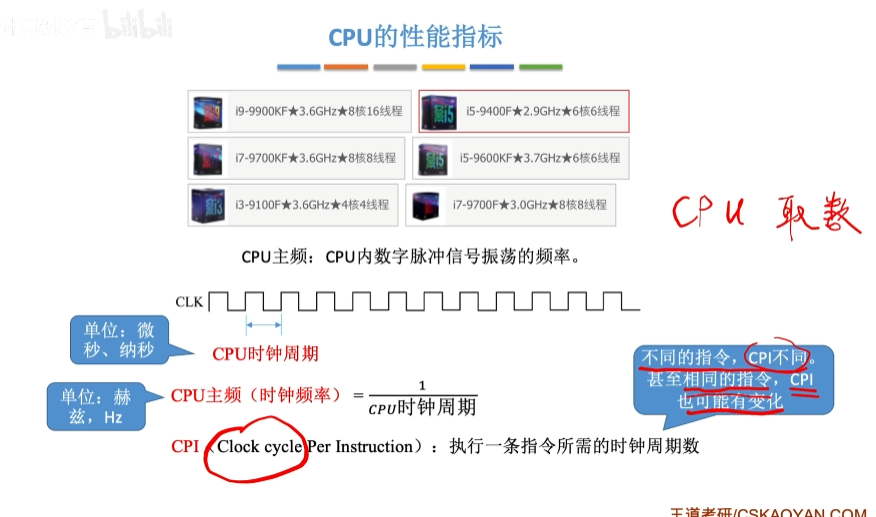

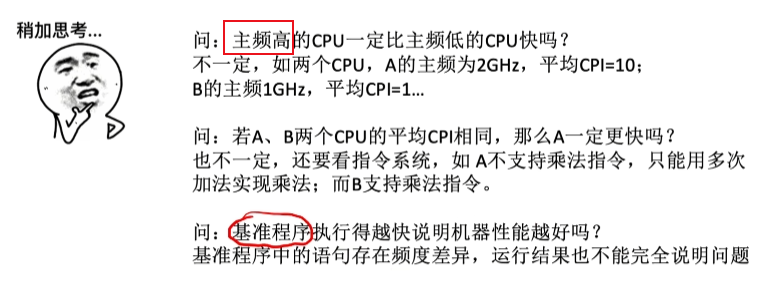

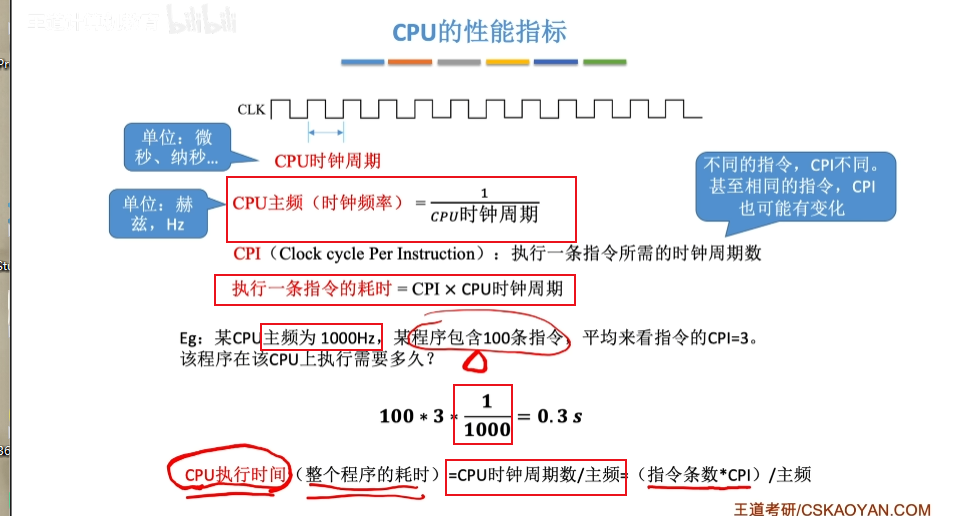

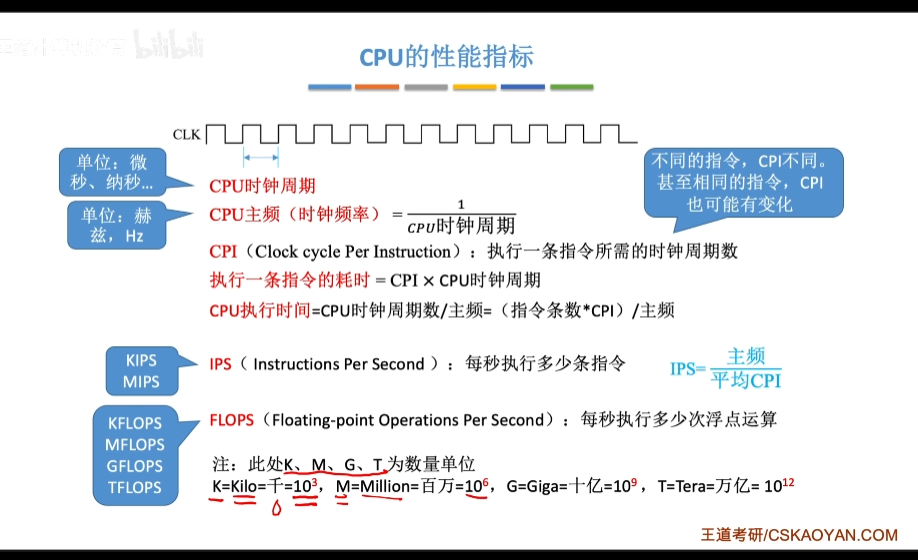

cpu性能指标

cpu主频 (ps:2.9GHz)：cpu内数字脉冲信号震荡的频率

10HZ=10个/s（每秒钟有十个脉冲信号）

CPI：执行一条指令所需的时钟周期数

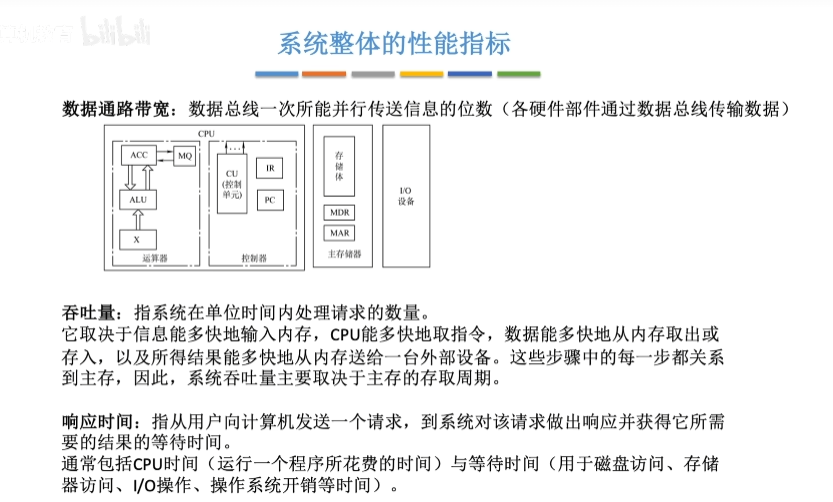

系统整体性能指标

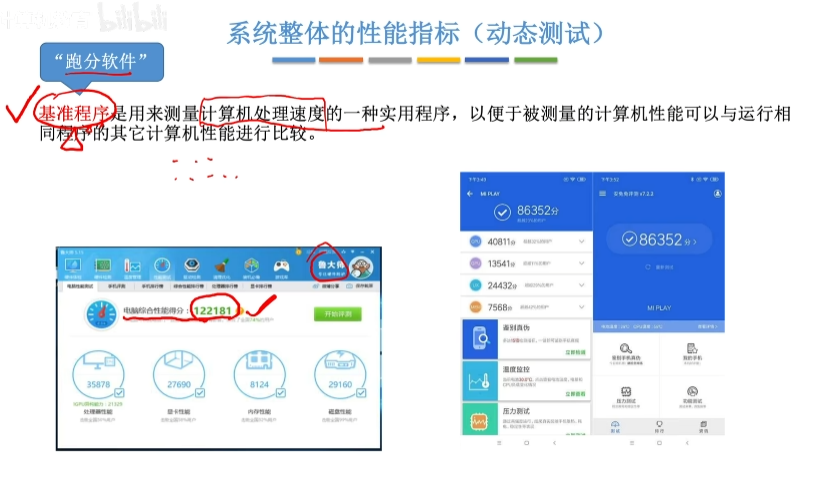

系统整体性能指标（动态测试）
