Go netpoll大解析

开篇

之前简单看过一点go原生netpoll，没注意太多细节。最近从头到尾看了一遍，特写篇文章记录下。文章很长，请耐心看完，一定有所收获。

内核空间和用户空间

在linux中，经常能看到两个词语:User space(用户空间)和Kernel space (内核空间)。

简单地说， Kernel space是linux内核运行的空间，User space是用户程序运行的空间。它们之间是相互隔离的。

现代操作系统都是采用虚拟存储器。那么对32位操作系统而言，它的寻址空间（虚拟存储空间）为4G（2的32次方）。

操作系统的核心是内核，独立于普通的应用程序，可以访问受保护的内存空间，也有访问底层硬件设备的所有权限。

为了保证用户进程不能直接操作内核，保证内核的安全，系统将虚拟空间划分为两部分，一部分为内核空间，一部分为用户空间。

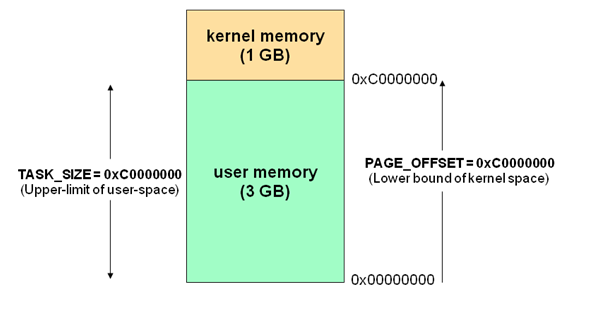

针对linux操作系统而言，将最高的1G字节（从虚拟地址0xC0000000到0xFFFFFFFF），供内核使用，称为内核空间，而将较低的3G字节（从虚拟地址0x00000000到0xBFFFFFFF），供各个进程使用，称为用户空间。空间分配如下图所示：

Kernel space可以调用系统的一切资源。User space 不能直接调用系统资源，在 Linux系统中，所有的系统资源管理都是在内核空间中完成的。

比如读写磁盘文件、分配回收内存、从网络接口读写数据等等。应用程序无法直接进行这样的操作，但是用户程序可以通过内核提供的接口来完成这样的任务。

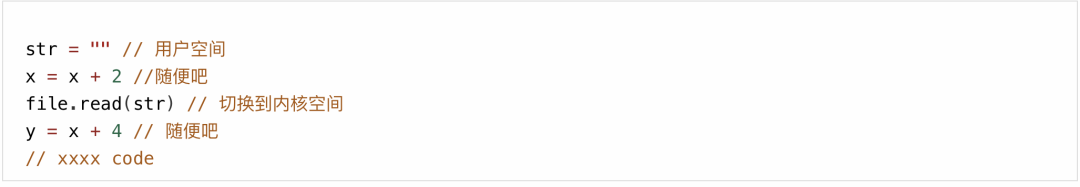

像下面这样，

应用程序要读取磁盘上的一个文件，它可以向内核发起一个 “系统调用” 告诉内核：”我要读取磁盘上的某某文件”。其实就是通过一个特殊的指令让进程从用户态进入到内核态。

在内核空间中，CPU 可以执行任何的指令，当然也包括从磁盘上读取数据。

具体过程是先把数据读取到内核空间中，然后再把数据拷贝到用户空间并从内核态切换到用户态。

此时应用程序已经从系统调用中返回并且拿到了想要的数据，继续往下执行用户空间执行逻辑。

这样的话，一旦涉及到对I/O的处理，就必然会涉及到在用户态和内核态之间来回切换。

io模型

网上有太多关于I/O模型的文章，看着看着有可能就跑偏了，所以我还是从 <<UNIX 网络编程>> 中总结的5中I/O模型说起吧。

Unix可用的5种I/O模型。

• 阻塞I/O

• 非阻塞I/O

• I/O复用

• 信号驱动式I/O(SIGIO)

• 异步I/O(POSIX的aio_系列函数)

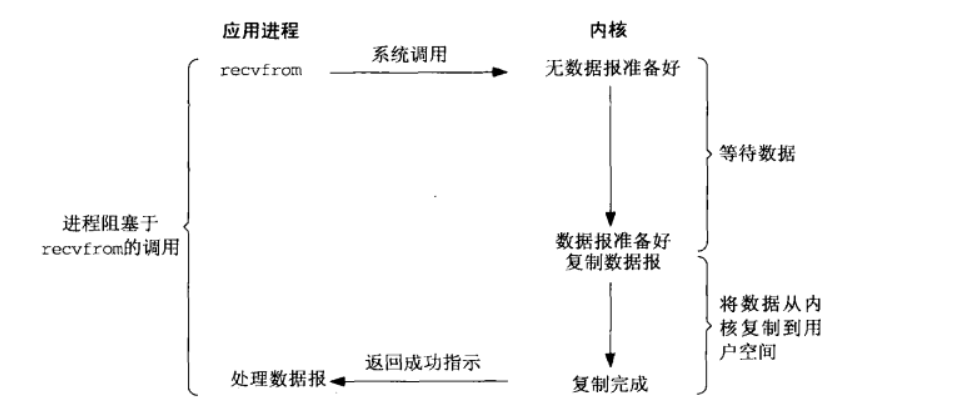

阻塞I/O

阻塞式I/O下，进程调用recvfrom，直到数据到达且被复制到应用程序的缓冲区中或者发生错误才返回，在整个过程进程都是被阻塞的。

非阻塞I/O

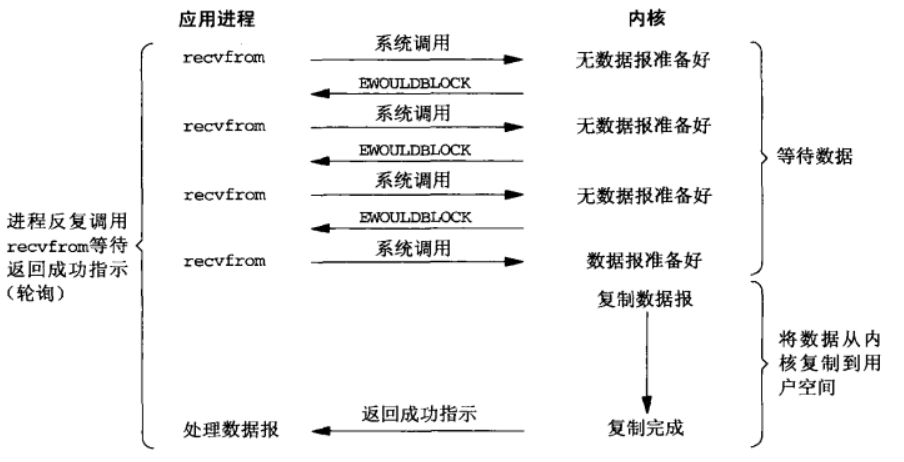

从图中可以看出，前三次调用recvfrom中没有数据可返回，因此内核转而立即返回一个EWOULDBLOCK错误。

第四次调用recvfrom时已有一个数据报准备好，它被复制到应用程序缓冲区，于是recvfrom成功返回。

当一个应用程序像这样对一个非阻塞描述符循环调用recvfrom时，我们通常称为轮询(polling)，持续轮询内核，以这种方式查看某个操作是否就绪。

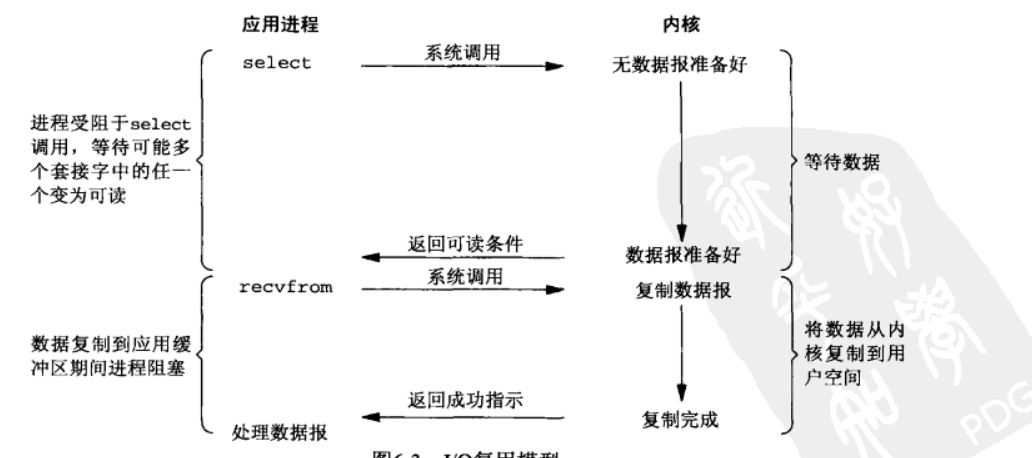

I/O多路复用

有了I/O多路复用(I/O multiplexing)，我们就可以调用 select 或者 poll，阻塞在这两个系统调用中的某一个之上，而不是阻塞在真正的I/O系统调用上。

上面这句话难理解是吧。

说白了这里指的是，在第一步中，我们只是阻塞在select调用上，直到数据报套接字变为可读，返回可读条件，这里并没有发生I/O事件，所以说这一步，并没有阻塞在真正的I/O系统调用上。

其他两种就不过多介绍了。还有一点，我们会经常提到同步I/O和异步I/O。

POSIX 把这两种术语定义如下:

• 同步I/O操作(synchronous I/O opetation) 导致请求进程被阻塞，直到I/O操作完成。

• 异步I/O(asynchronous opetation) 不导致请求进程被阻塞。

基于上面的定义，

异步I/O的关键在于第二步的recrfrom是否会阻塞住用户进程，如果不阻塞，那它就是异步I/O。从上面汇总图中可以看出，只有异步I/O满足POSIX中对异步I/O的定义。

Go netpoller

Go netpoller 底层就是对I/O多路复用的封装。不同平台对I/O多路复用有不同的实现方式。比如Linux的select、poll和epoll。

在MacOS则是kqueue,而Windows是基于异步I/O实现的icop......，基于这些背景，Go针对不同的平台调用实现了多版本的netpoller。

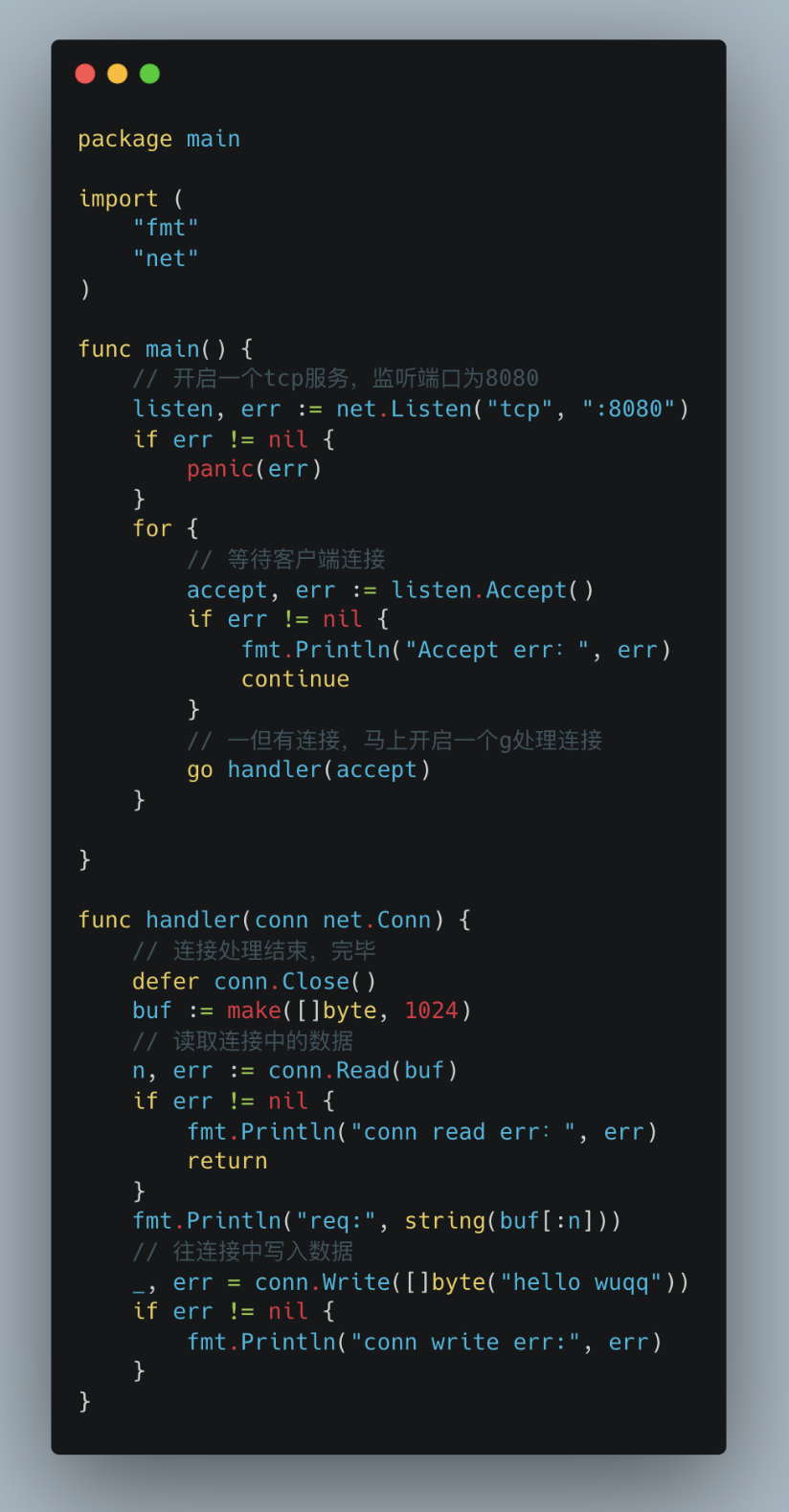

下面我们通过一个demo开始讲解。

很简单一个demo，开启一个tcp服务。然后每来一个连接，就启动一个g去处理连接。处理完毕，关闭连接。

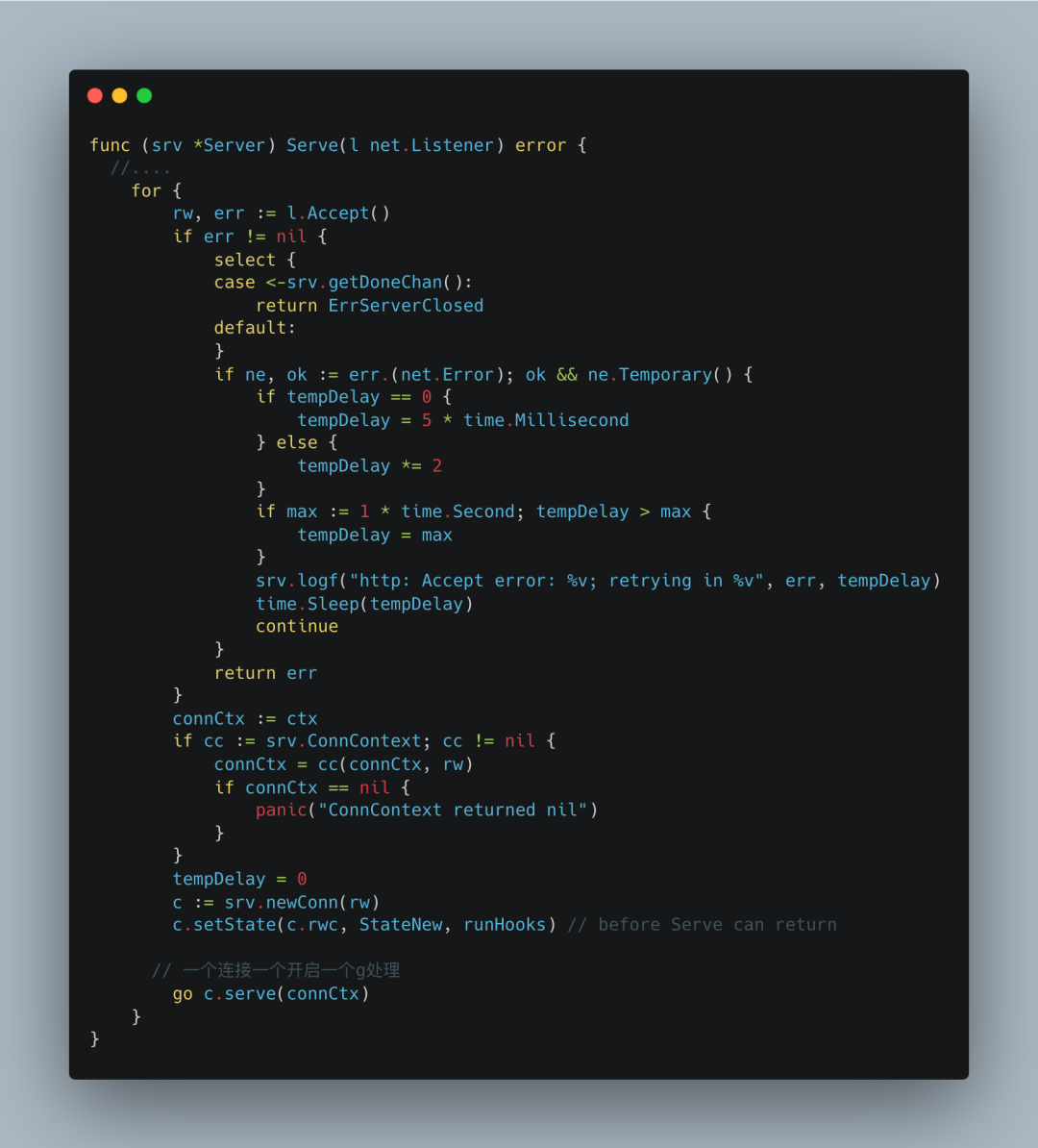

而且我们使用的是同步的模式去编写异步的逻辑，一个连接对应一个g处理，极其简单和易于理解。go标准库中的http.server也是这么干的。

针对上面的tcp服务demo，我们需要关注这段代码底层都发生了什么。

上面代码中主要涉及底层的一些结构。

先简单解释一波。

• TCPListener:我们开启的是一个TCP服务，那当然就是TCP服务的网络监听器。

• netFD:网络描述符。Go中所有的网络操作都是以netFD实现的，它和底层FD做绑定。

• FD:文件描述符。net和os包把这个类型作为一个网络连接或者操作系统文件。其中里面一个字段Sysfd就是具体文件描述符值。

• pollDesc:I/O轮询器。说白了它就是底层事件驱动的封装。其中的runtimeCtx是一个指针类型，具体指向runtime/netpoll 中的pollDesc.

当然图上面结构字段都是阉割版的，但是不影响我们这篇文章。

还有一个问题，为什么结构上需要一层一层嵌入呢？我的理解是每下一层都是更加抽象的一层。它是可以作为上一层具体的一种应用体现。

是不是跟没说一样？哈哈。

举例，比如这里的netFD表示网络描述符。

它的上一层可以是用于TCP的网络监听器TCPListener，那么对应的接口我们能想到的有两个Accept以及close。

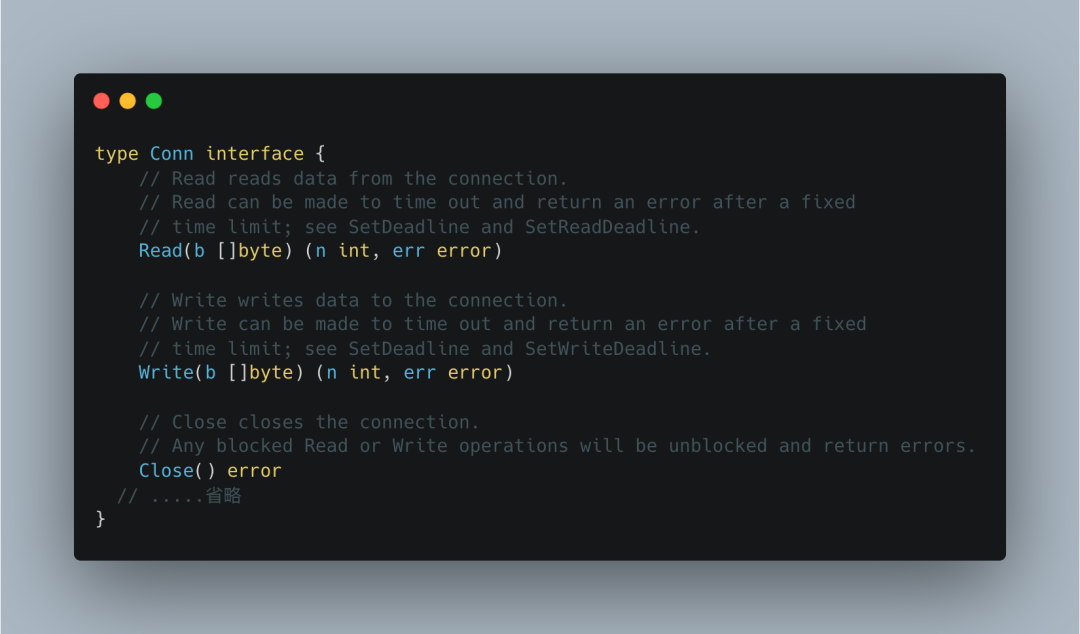

对于Accept 动作，一定是返回一个连接类型 Conn ，针对这个连接，它本身也存在一个自己的netFD，那么可想而知一定会有 Write和Read两个操作。

而所有的网络操作都是以netFD实现的。这样，netFD在这里就有两种不同的上层应用体现了。

好了,我们需要搞清楚几件事：

• 一般我们用其他语言写一个tcp服务，必然会写这几步：socket->bind->listen，但是Go就一个Listen，那就意味着底层包装了这些操作。它是在哪一步完成的？

• Go是在什么时候初始化netpoll的，比如linux下初始化epoll实例。

• 当对应fd没有可读或者可写的IO事件而对应被挂起的g，是如何知道fd上的I/O事件已ready，又是如何唤醒对应的g的？

Listen解析

带着这些问题，我们接着看流程。

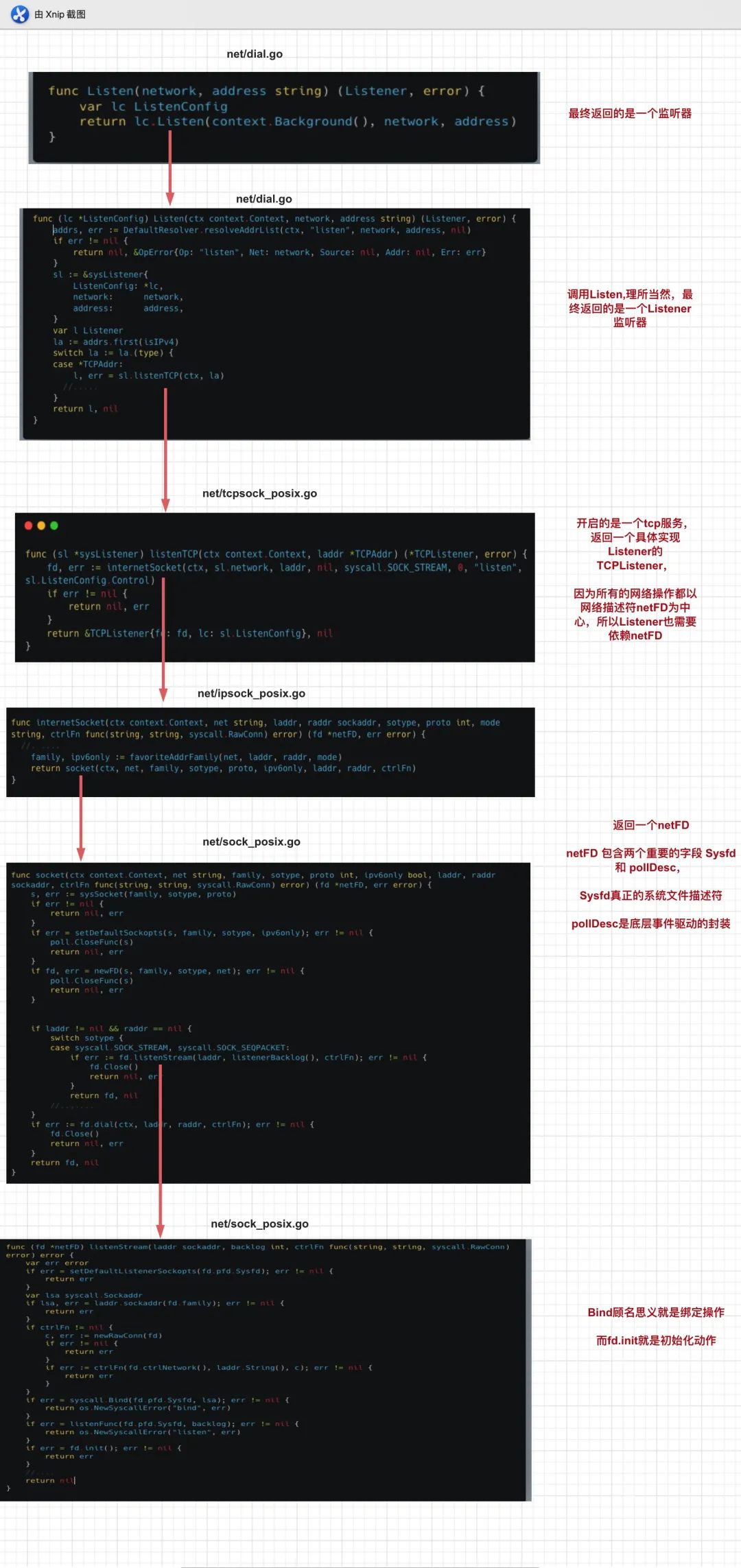

上图已经把当你调用Listen操作的完整流程全部罗列出来了。

就像我上面列出的结构关系一样，从结构层次来说，每调用下一层，都是为了创建并获取下一层的依赖，因为内部的高度抽象与封装，才使得使用者往往只需调用极少数简单的API接口。

现在我们已经知道事例代码涉及到的结构以及对应流程了。

在传统印象中，创建一个网络服务。需要经过:创建一个socket、bind 、listen这基本的三大步。

前面我们说过，Go中所有的网络操作都是以netFD实现的。go也是在这一层封装这三大步的。所以我们直接从netFD逻辑开始说。

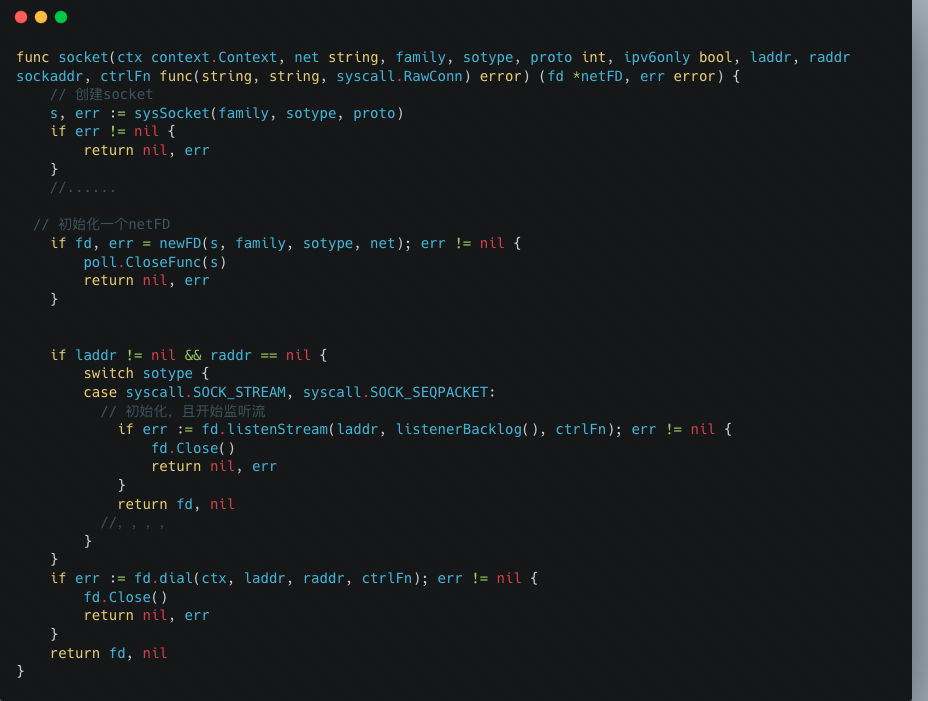

上图是在调用socket函数这一步返回的netFD，可想而知核心逻辑都在这里面。

我们可以把这个函数核心点看成三步。

• 调用sysSocket函数创建一个socket，返回一个文件描述符(file descriptor)，简称fd下文。

• 通过sysSocket返回的fd，调用newFD函数创建一个新的netFD。

• 调用netFD自身的方法listenStream函数，做初始化动作，具体详情下面再说。

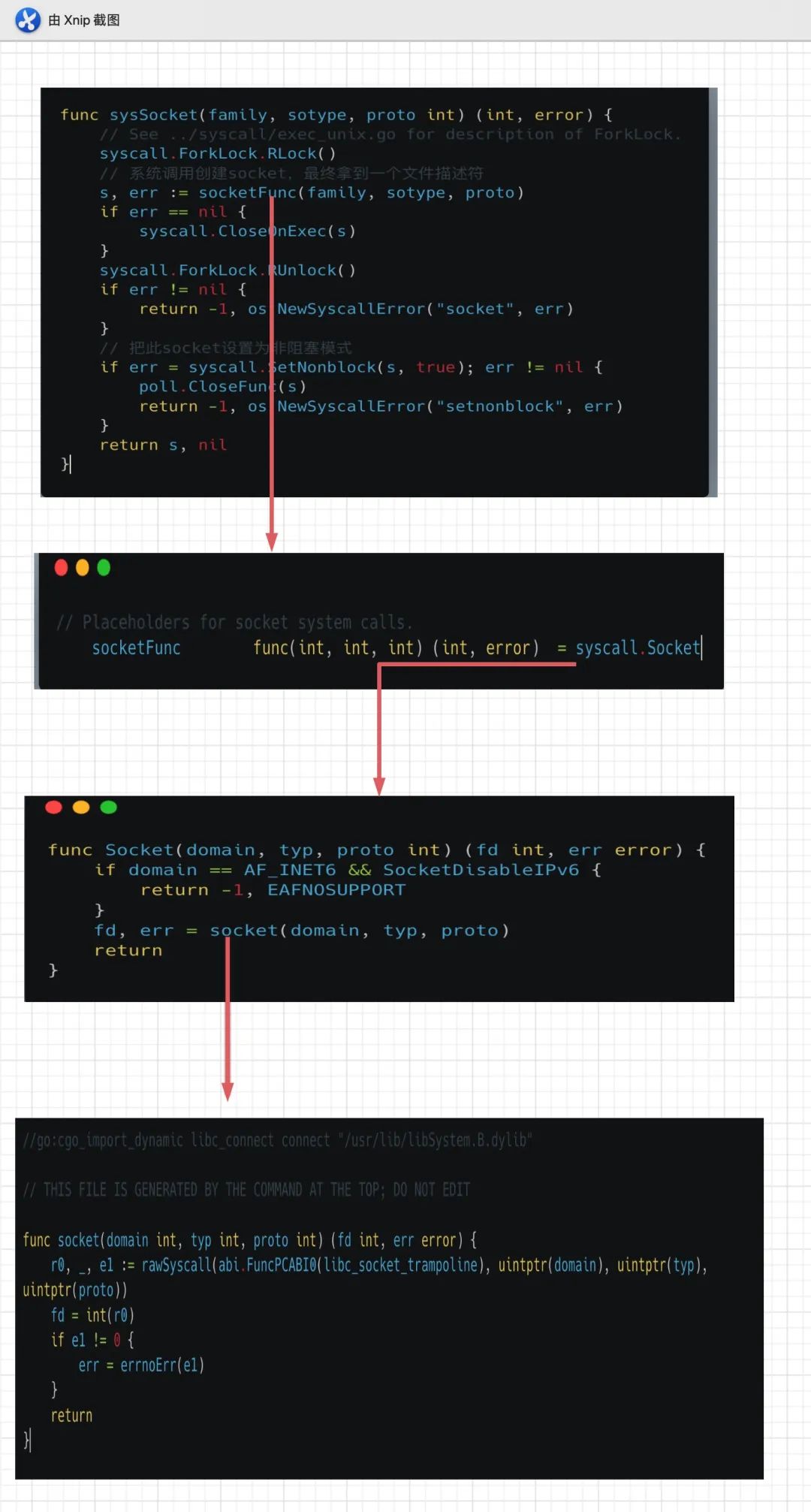

在sysSocket函数中，首先会通过socketFunc来创建一个socket，通过层层查看，最终是通过system call来完成这一步。

当获取到对应fd时，会通过syscall.SetNonblock函数把当前这个fd设置成非阻塞模式，这样当这个Listener调用accept函数就不会被阻塞了。

第二步，通过第一步创建socket拿到的fd，创建一个新的netFD。这段代码没啥好解释的。

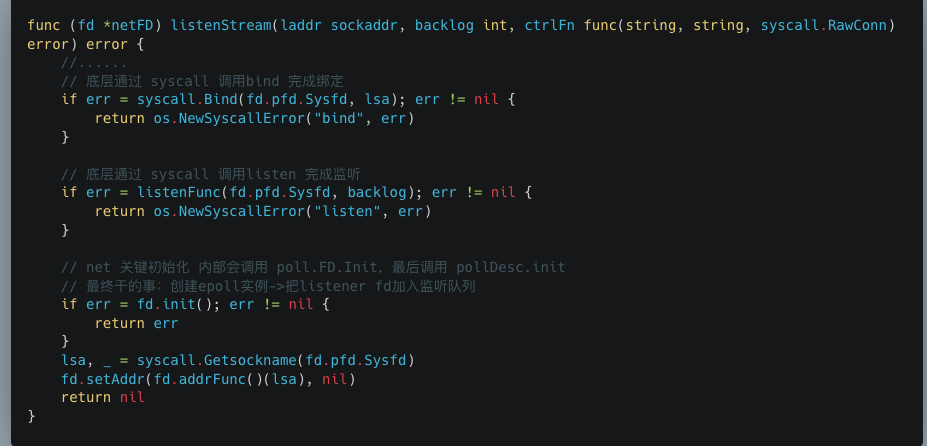

第三步，也就是最核心的一步，调用netFD自身的listenStream方法。

listenStream里面也有核心的三步:

• 通过syscall.Bind 完成绑定

• 通过listenFunc 完成监听

• 调用netFD自身init完成初始化操作:netFD.init ->poll.FD.init->FD.pollDesc.init

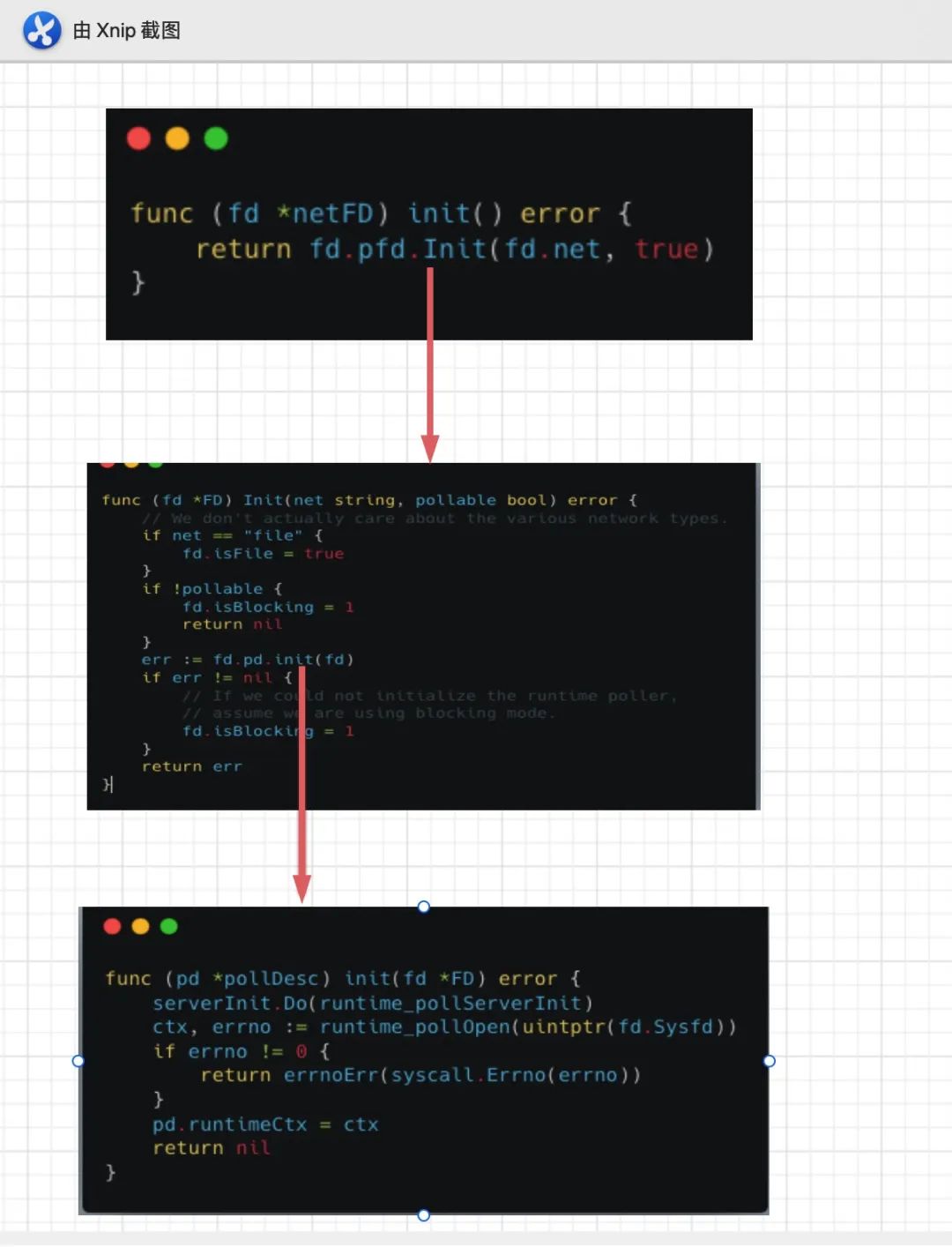

我们主要看fd.init逻辑。

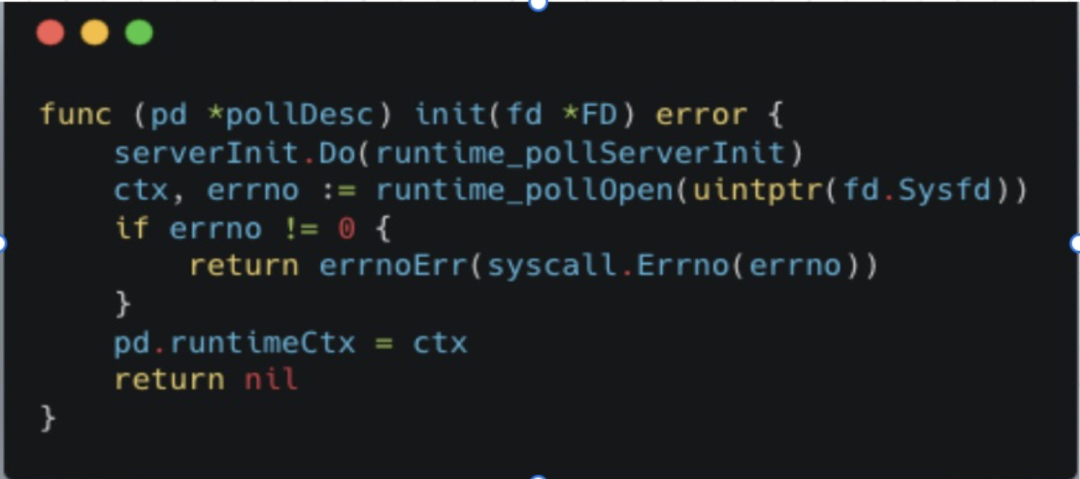

最终是调用的pollDesc的init函数。这个函数有重要的两步。

• runtime_pollServerInit：主要会根据不同的平台去调用对应平台的netpollInit函数来创建I/O多路复用的实例。比如linux下创建epoll。

• runtime_pollOpen(uintptr(fd.Sysfd))：主要将已经创建完的Listener fd注册到上述实例当中，比如将fd注册到epoll中，底层通过syscall调用epoll_ctl。

更具体的流程，

首先serviceInit.Do 保证当中的runtime_pollServerInit只会初始化一次。这很好理解，类似epoll实例全局初始化一次即可。

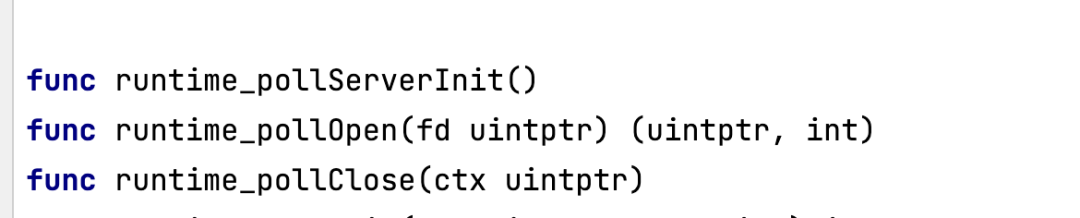

接着我们看下runtime_pollServerInit函数，

这是咋回事，和我们平常看过的函数长的不太一样，执行体呢？

其实这个函数是通过 go:linkname连接到具体实现的函数poll_runtime_pollServerInit。找起来也很简单，

看到poll_runtime_pollServerInit()上面的 //go:linkname xxx 了吗？不了解的可以看看Go官方文档`go:linkname。

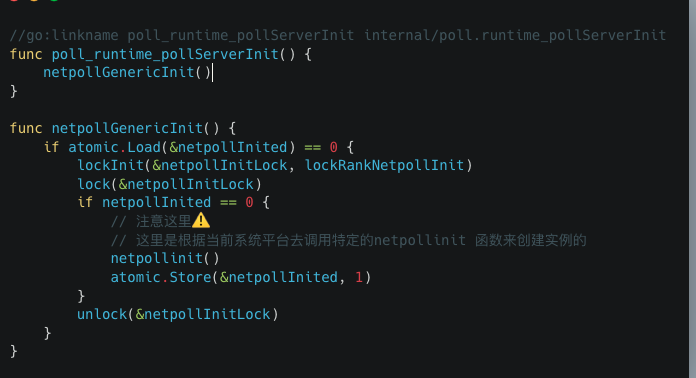

所以最终runtime_pollServerInit调用的是，

通过调用poll_runtime_pollServerInit->netpollGenericInit，netpollGenericInit里调用netpollinit函数完成初始化。

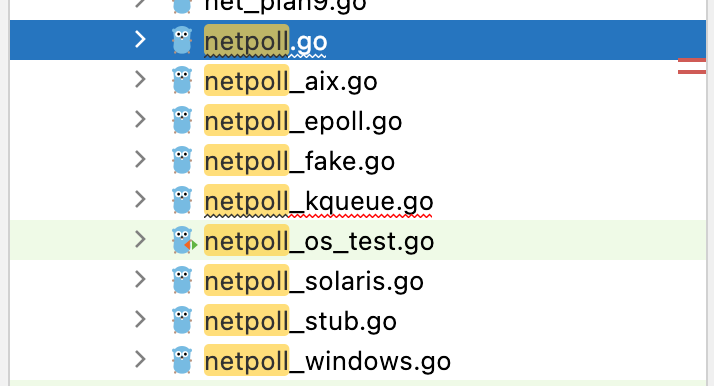

注意。这里的netpollinit，是基于当前系统来调用对应系统的netpollinit函数的。

什么意思？

文章开始有提到Go底层网络模型是基于I/O多路复用。

不同平台对I/O多路复用有不同的实现方式。比如Linux的epoll，MacOS的kqueue,而Windows的icop。

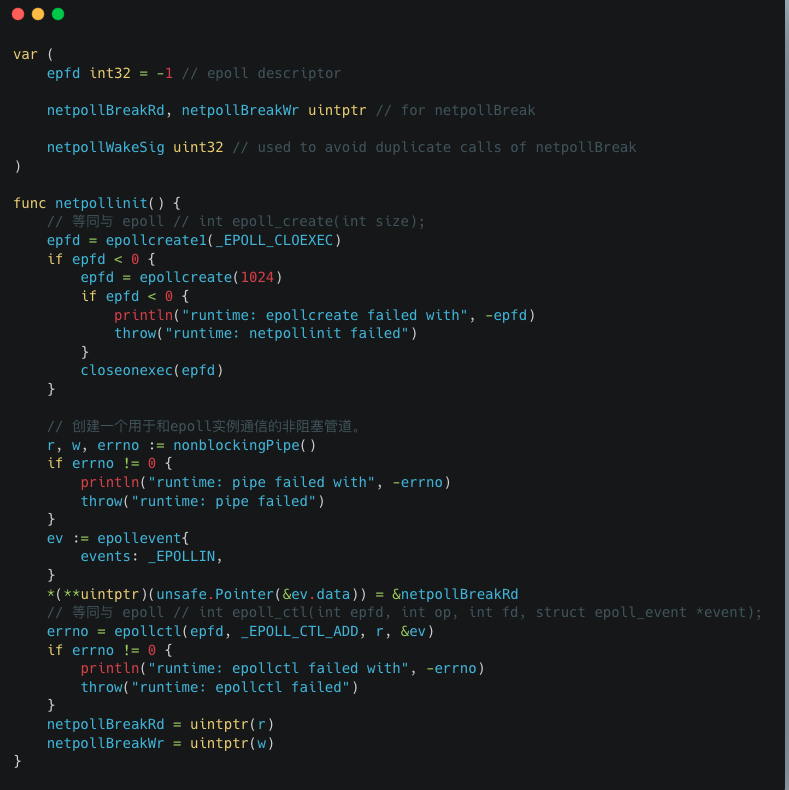

所以对应，如果你当前是Linux，那么最终调用的是src/runtime/netpoll_epoll.go下的 netpollinit函数，然后会创建一个epoll实例，并把值赋给epfd，作为整个runtime中唯一的event-loop使用。

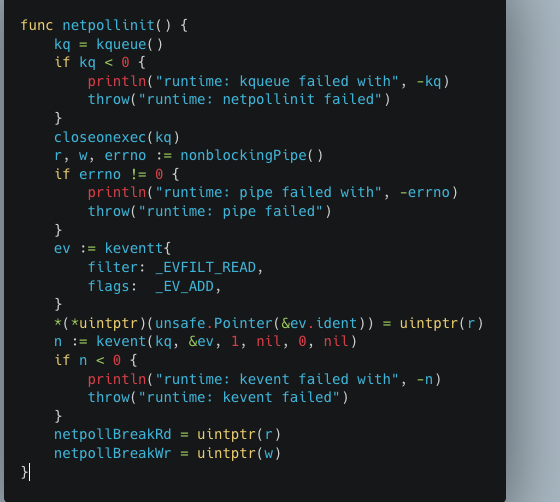

其他的，比如MacOS下的kqueue,也存在netpollinit函数。

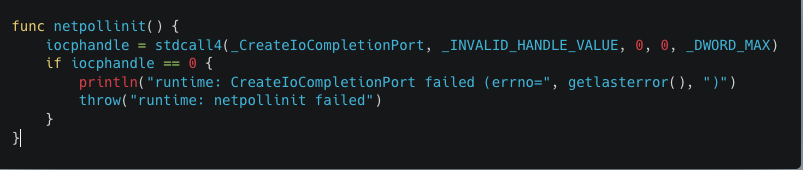

以及Windows下的icop。

我们回到pollDesc.init 操作，

完成第一步初始化操作后，第二步就是调用runtime_pollOpen。

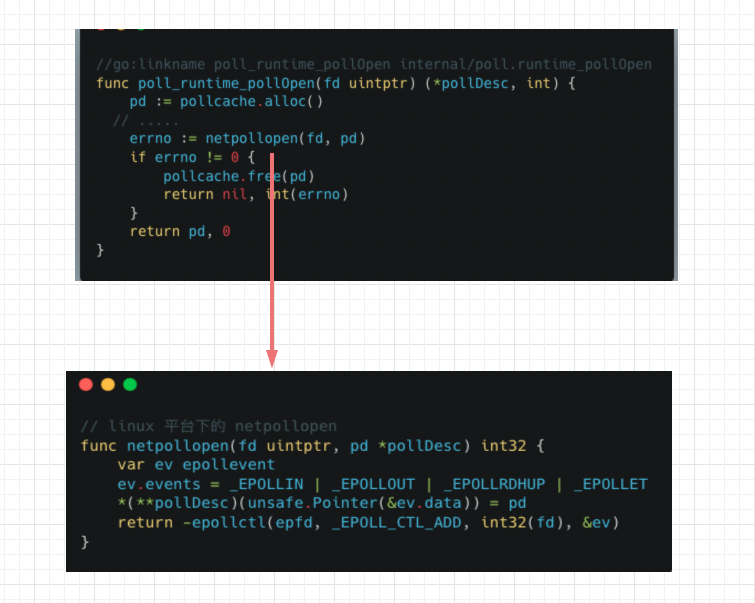

老套路通过//go:linkname找到对应的实现，实际上是调用的poll_runtime_pollOpen函数。

这个函数里面再调用netpollopen函数，netpollopen函数和上面的netpollinit函数一样，不同平台都有它的实现。linux平台下，

netpollopen函数，首先会通过指针把pollDesc保存到epollevent的一个字节数组data里。

然后会把传递进来的fd(刚才初始化完成的那个Listener监听器)注册到epoll当中，且通过指定 _EPOLLET将epoll设置为边缘触发(Edge Triggered)模式。

如果让我用一句话来说明epoll水平触发和边缘触发的区别，那就是,

水平触发下epoll_wait在文件描述符没有读写完会一直触发，而边缘触发只在是在变成可读写时触发一次。

到这里整个Listen 动作也就结束了，然后层层返回。最终到业务返回的是一个 Listener，按照本篇的例子，本质上还是一个TCPListener。

Accept解析

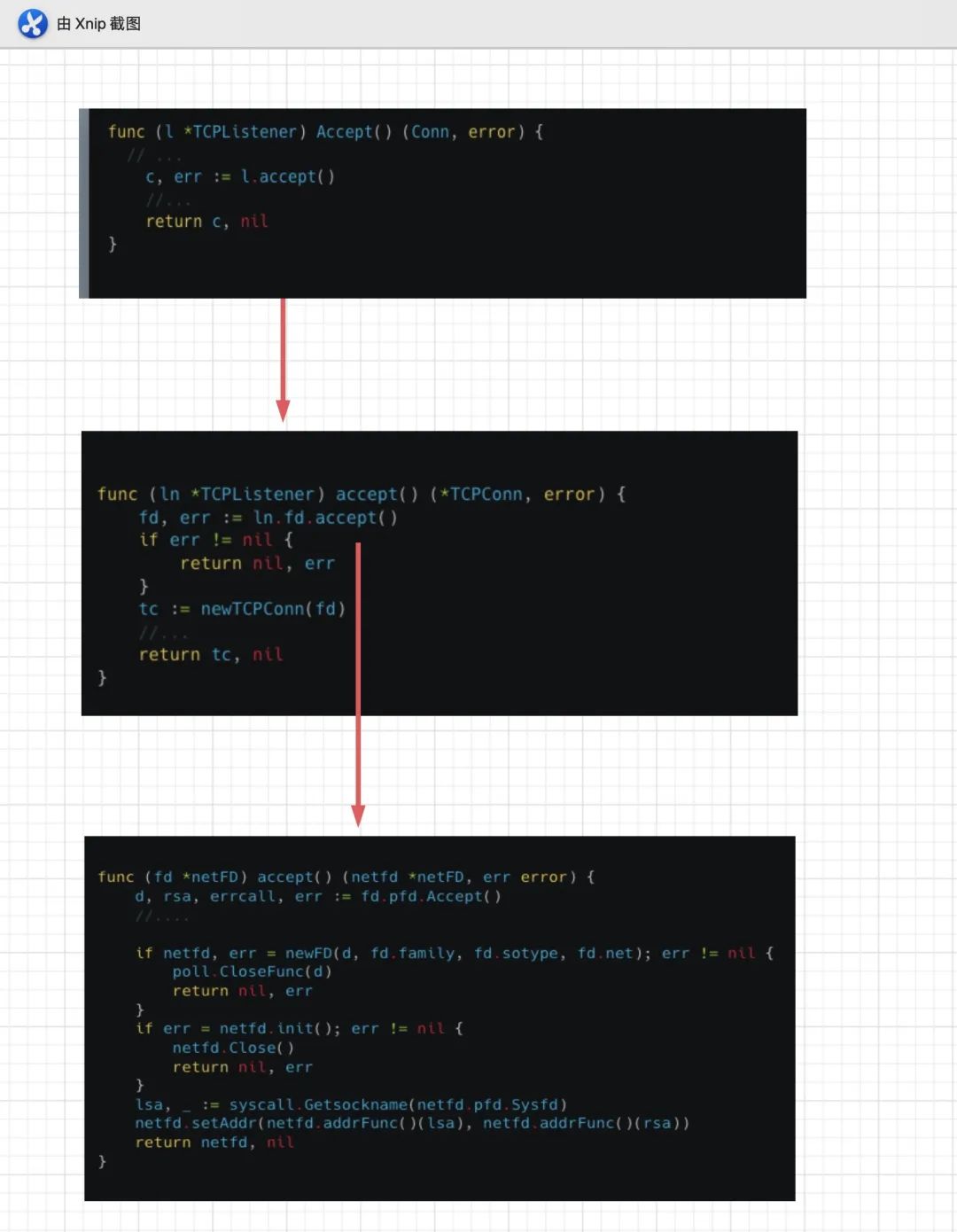

接着当我们调用listen.Accept的时候，

最终netFD的accept函数。netFD中通过调用fd.pfd(实际上是FD)的Accept函数获取到socket fd，通过这个fd创建新的netFD表示这是一个新连接的fd。

并且会和Listen时一样调用netFD.init做初始化，因为当前epoll已经初始化一次了，所以这次只是把这个新连接的fd也加入到epoll事件队列当中，用于监听conn fd的读写I/O事件。

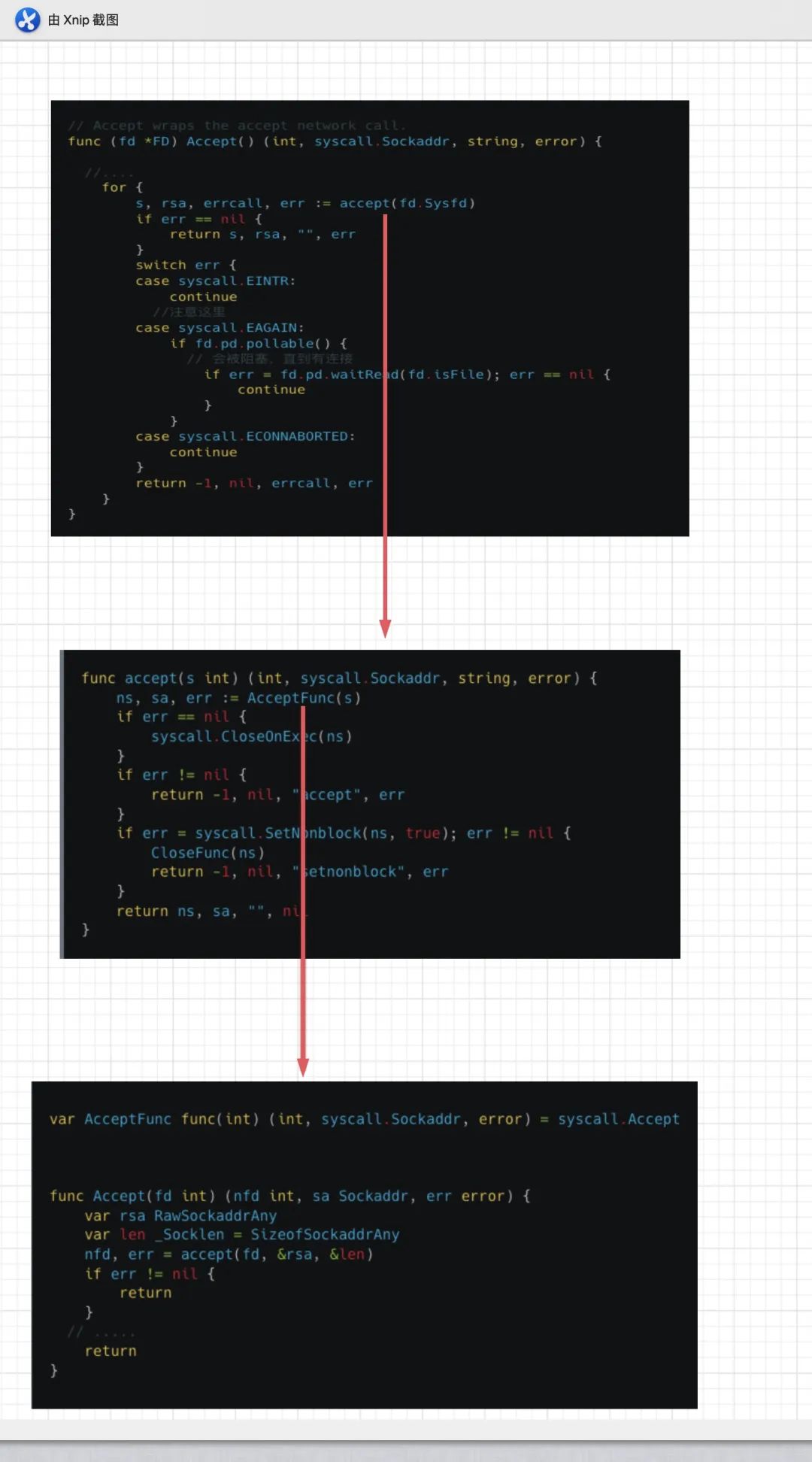

具体我们看FD.Accept是咋么执行的。

首先是一个死循环for，死循环里调用了accept函数，本质上通过systcall调用系统accept接收新连接。当有新连接时，最终返回一个文件描述符fd。

当accept获取到一个fd，会调用systcall.SetNonblock把这个fd设置成非阻塞的I/O。然后返回这个连接fd。

因为我们在Listen的时候已经把对应的Listener fd设置成非阻塞I/O了。

所以调用accept这一步是不会阻塞的。只是下面会进行判断，根据判断 err ==syscall.EAGAIN 来调用fd.pd.waitRead阻塞住用户程序。

直到I/O事件ready，被阻塞在fd.pd.waitRead的代码会继续执行continue，重新一轮的accept, 此时对应fd上的 I/O已然ready，最终就返回一个conn类型的fd。

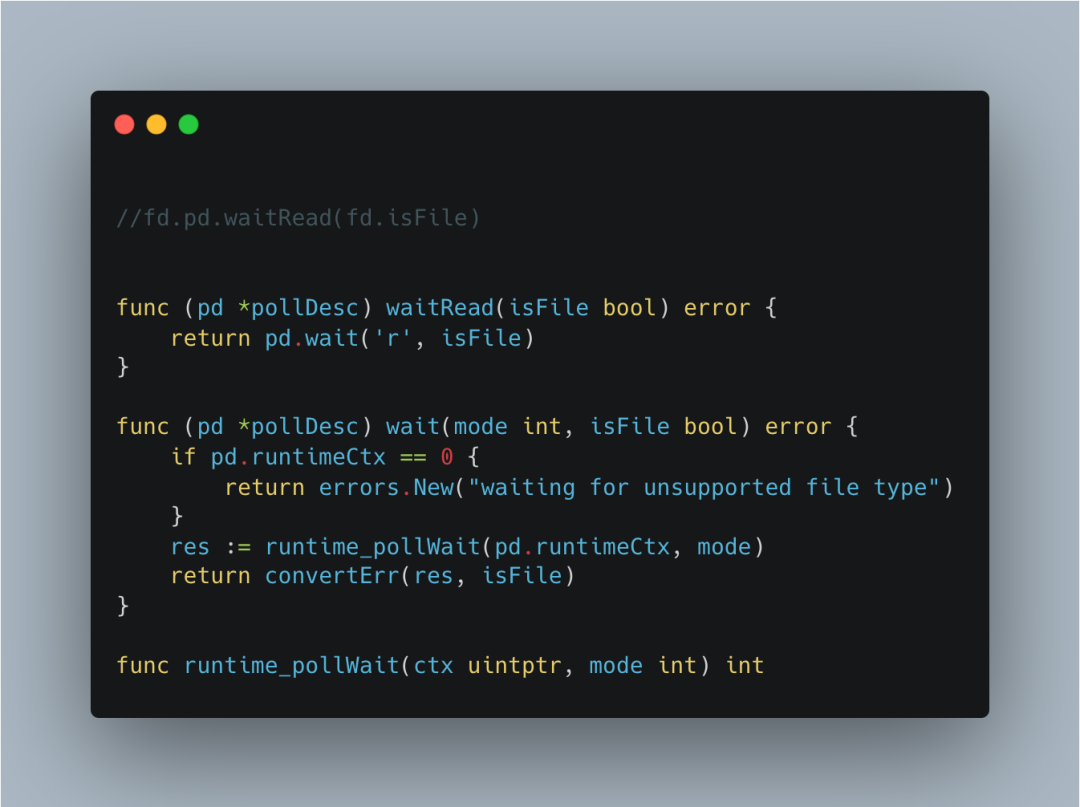

我刚才说的调用fd.pd.waitRead会被阻塞，直到对应I/O事件ready。我们来看它具体逻辑，

最终到runtime_pollWait函数，老套路了，我们找到具体的实现函数。

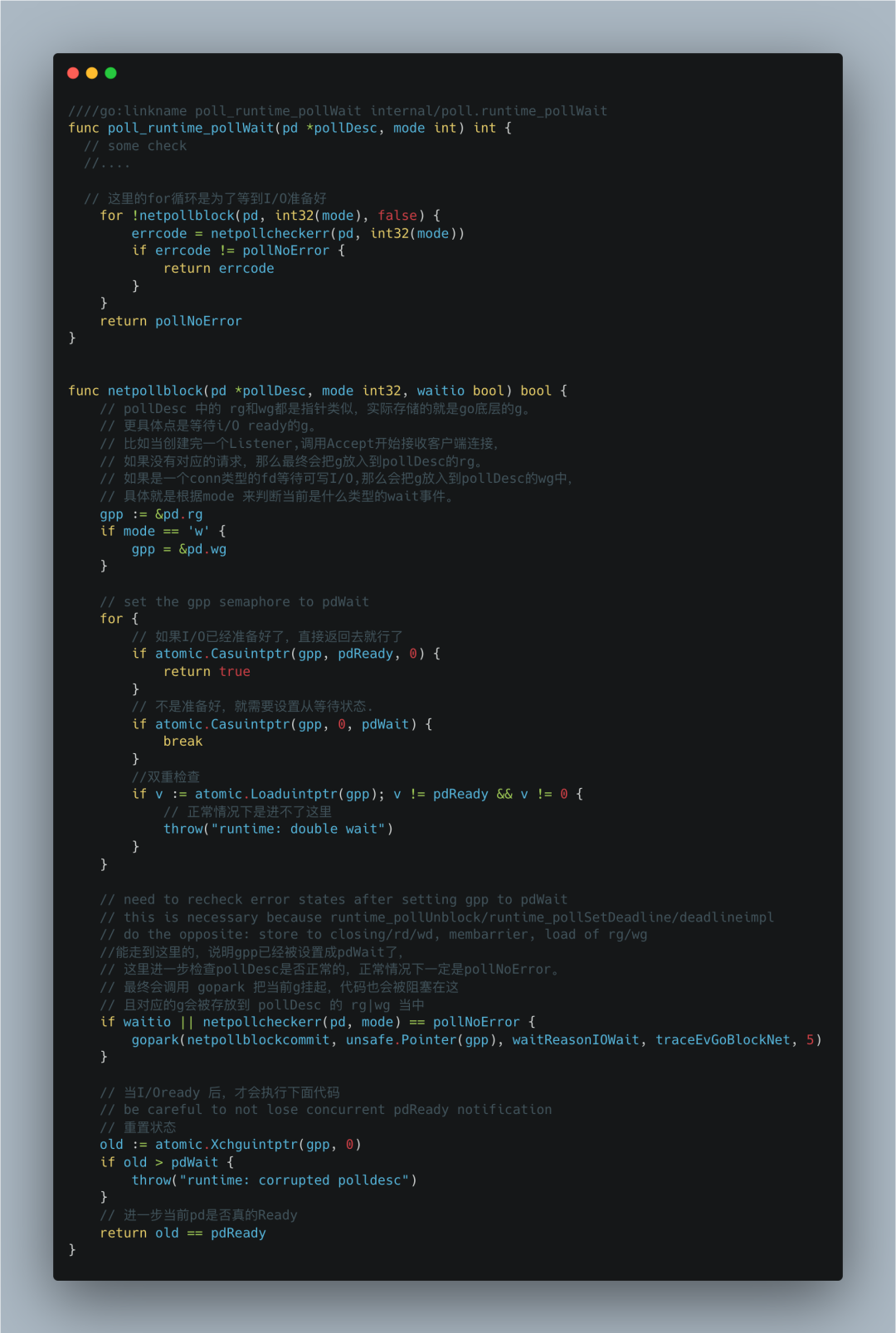

poll_runtime_pollWait 里的for循环就是为了等待对应的I/O ready才会返回，否则的话一直调用netpollblock函数。

pollDesc结构我们之前提到，它就是底层事件驱动的封装。

其中有两个重要字段: rg和wg，都是指针类型，实际这两个字段存储的就是Go底层的g，更具体点是等待i/O ready的g。

比如当创建完一个Listener，调用Accept开始接收客户端连接。如果没有对应的请求，那么最终会把g放入到pollDesc的rg。

如果是一个conn类型的fd等待可写I/O，那么会把g放入到pollDesc的wg中。

具体就是根据mode来判断当前是什么类型的等待事件。

netpollblock里也有一个for循环，如果已经ready了，那么直接返回给上一层就行了。否则的话，设置gpp为等待状态pdWait。

这里还有一点atomic.Loaduintptr(gpp)，这是为了防止异常情况下出现死循环问题。比如如果gpp的值不是pdReady也不是0，那么意味着值是pdWait，那就成了double wait，必然导致死循环。

如果gpp未ready且成功设置成pdWait，正常情况下，最终会调用gopark，会挂起g且把对应的g放入到pollDesc 的wg|rg 当中。

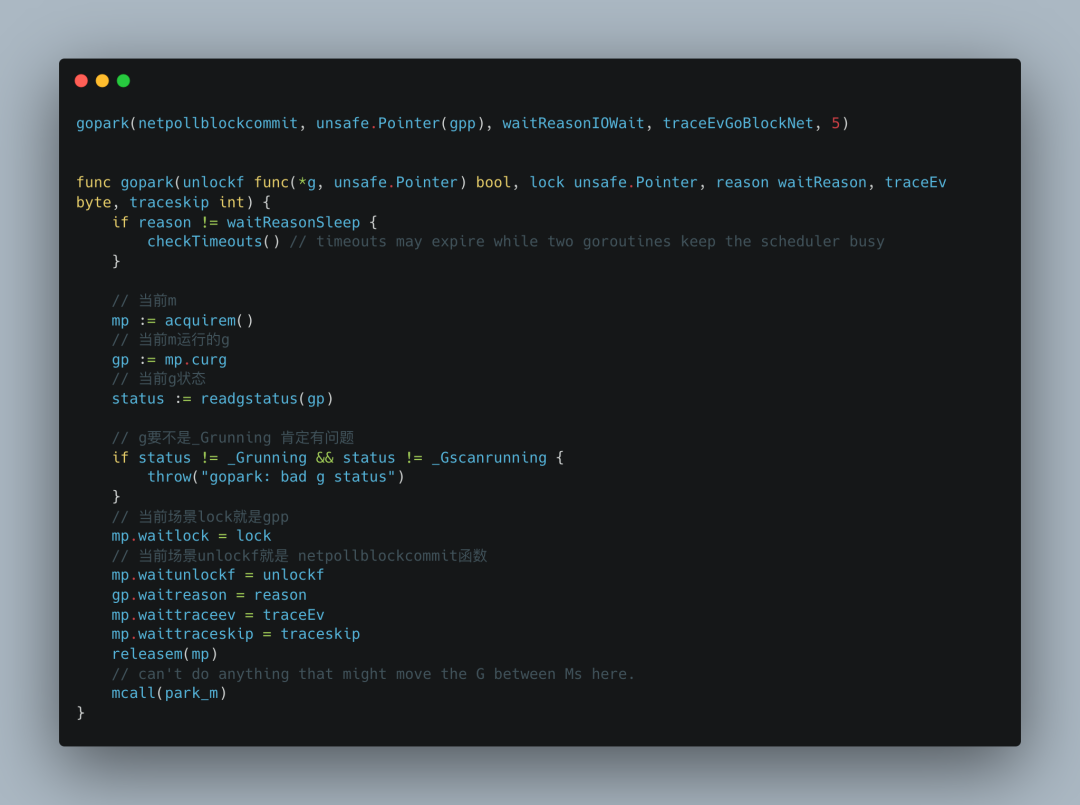

进入gopark。

这一块代码不是很难，基本的字段打了备注，核心还是要看park_m这个函数。

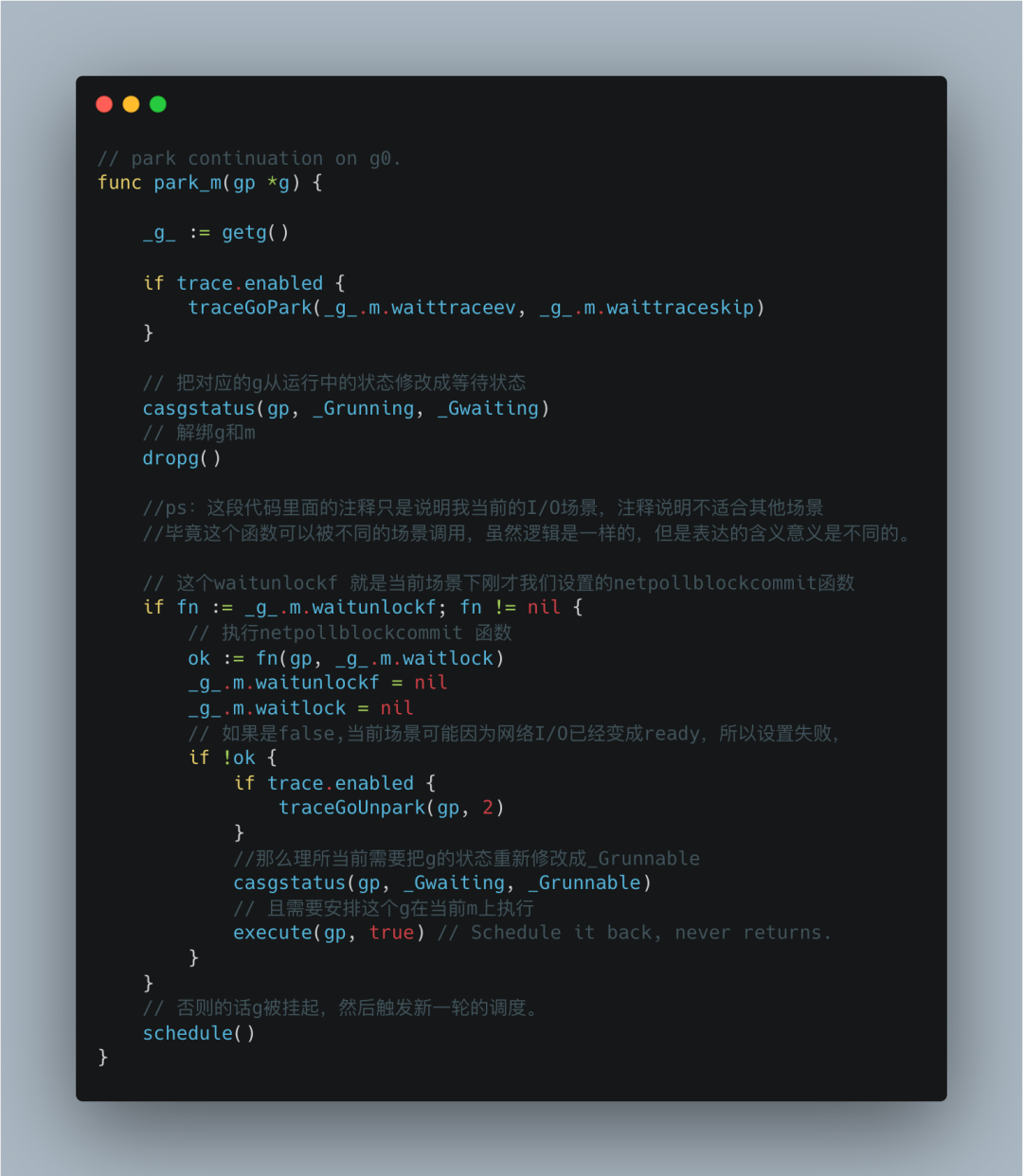

在park_m函数中，首先会通过CAS并发安全地修改g的状态。

然后调用dropg解绑g和m的关系，也就是m把当前运行的g置空，g把当前绑定的m置空。

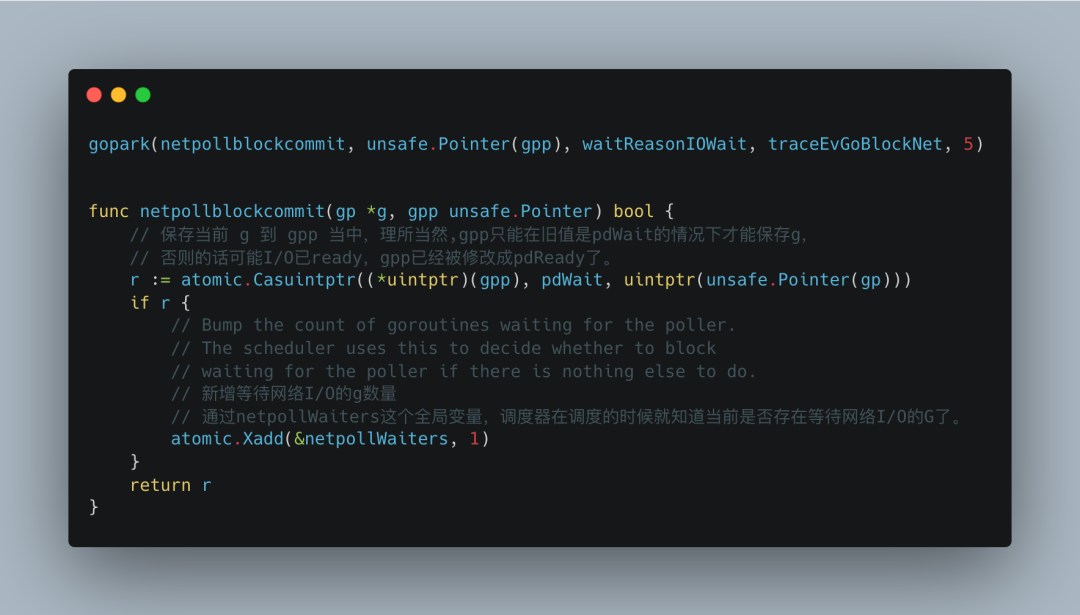

后面的代码是根据当前场景来解释的。我们知道此时m的waitunlockf 其实就是netpollblockcommit。

netpollblockcommit会把当前已经是_Gwaiting状态下的g赋值给gpp。如果赋值成功，netpollWaiters会加1。

这个全局变量表示当前等待I/O事件ready的g数量，调度器再进行调度的时候可以根据此变量判断是否存在等待I/O事件的g。

如果此时当前gpp下的fd的I/O已经ready。那么gpp的状态必然已不是pdWait，赋值失败。返回false。

回到park_m，

如果netpollblockcommit返回true，那么直接触发新一轮的调度。

如果netpollblockcommit返回false，意味着当前g已经不需要被挂起了，所以需要把状态调整为_Grunnable，然后安排g还是在当前m上执行。

当I/O事件ready，会一层层返回，获取到新的socket fd，创建conn类型的netFD，初始化netFD(其实就是把这个conn类型的fd也加入epoll事件队列，用于监听)，最终最上游会获取到一个Conn类型的网络连接，就可以基于这个连接做Read、Write等操作了。

Read/Write 解析

后续的Conn.Read 和 Conn.Write 原理和Accept 类似。

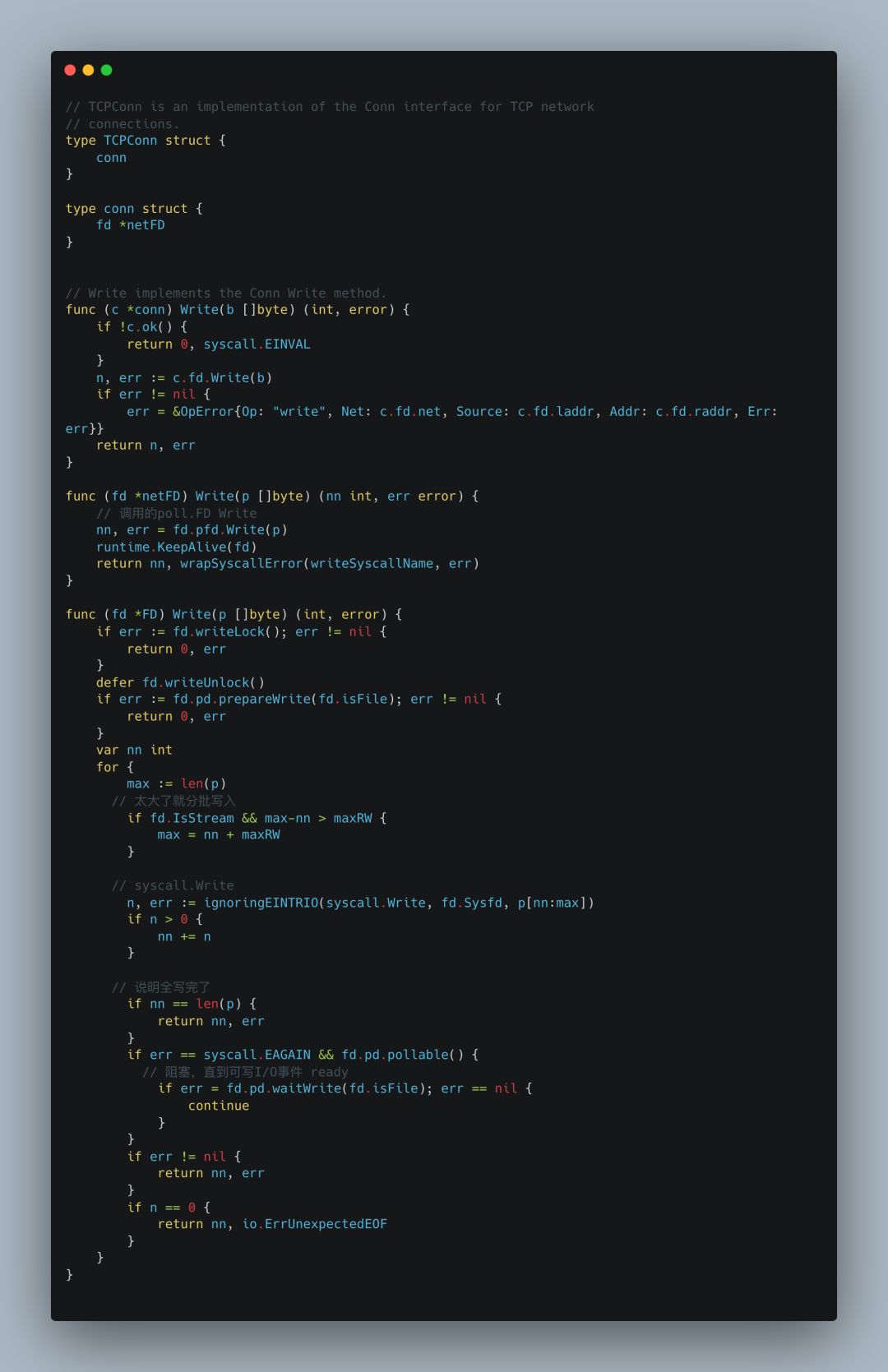

上图给出了Write操作，可以看出核心部分和accept操作时一样的。对于Read操作，就不再重复了。

从上面的分析中我们已经知道，Go的netpoller底层通过对epoll|kqueue|iocp的封装，使用同步的编程手法达到异步执行的效果，无论是一个Listener还是一个Conn，它的核心都是netFD。

netFD又和底层的PollDesc结构绑定，当读写出现EAGAIN错误时，会通过调用gopark把当前g给park住，同时会将当前的g存储到对应netFD的PollDesc的wg|rg当中。

直到这个netFD再次发生对应的读写事件，才会重新把当前g放入到调度系统进行调度。

还有最后一个问题，我们咋么知道哪些FD发生读写事件了？

I/O已就绪

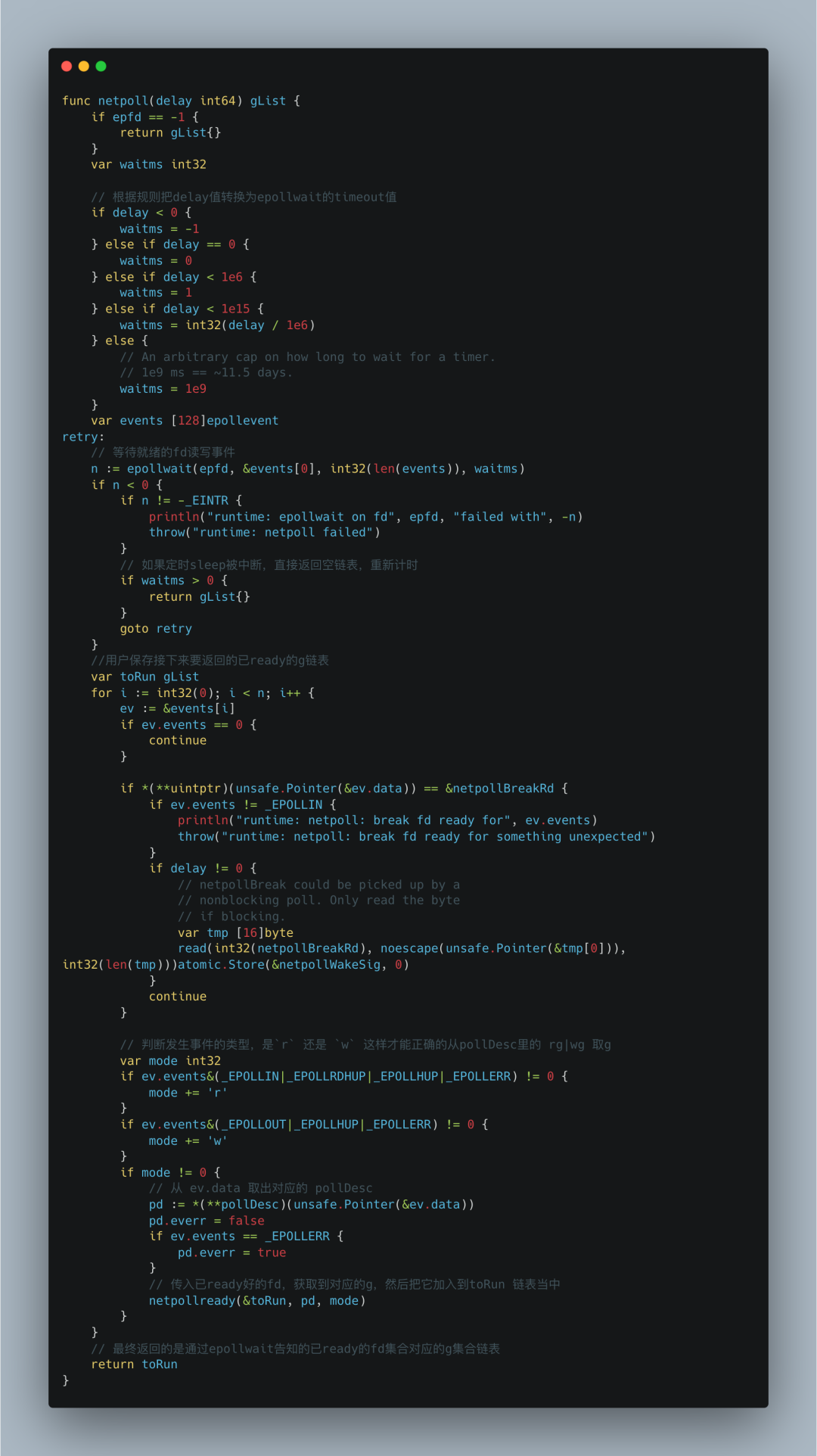

答案就是netpoll()函数。

此函数会调用epollwait函数，本质上就是Linux中epoll_wait(int epfd, struct epoll_event * events, int maxevents, int timeout)。

在之前调用epoll_ctl，注册fd对应的I/O事件到epoll实例当中。

这里的epoll_wait实际上会阻塞监听epoll实例上所有fd的I/O事件，通过传入的第二个参数(用户内存地址events)。

当有对应的I/O事件到来时，内核就会把发生事件对应的fd复制到这块用户内存地址(events)，解除阻塞。

然后我们遍历这个events，去获取到对应的事件类型、pollDesc，再通过调用netpollready函数获取到pollDesc对应被gopark的g，最终把这些g加入到一个链表当中，返回。

也就是说只要调用这个函数，我们就能获取到之前因为I/O未ready而被gopark挂起，现在I/O已ready的g链表了。

我们可以找到四个调用处，如下，

• startTheWorldWithSema

• findrunnable

• pollWork

• sysmon

这和go的调度有关，当然这不是本章的内容。

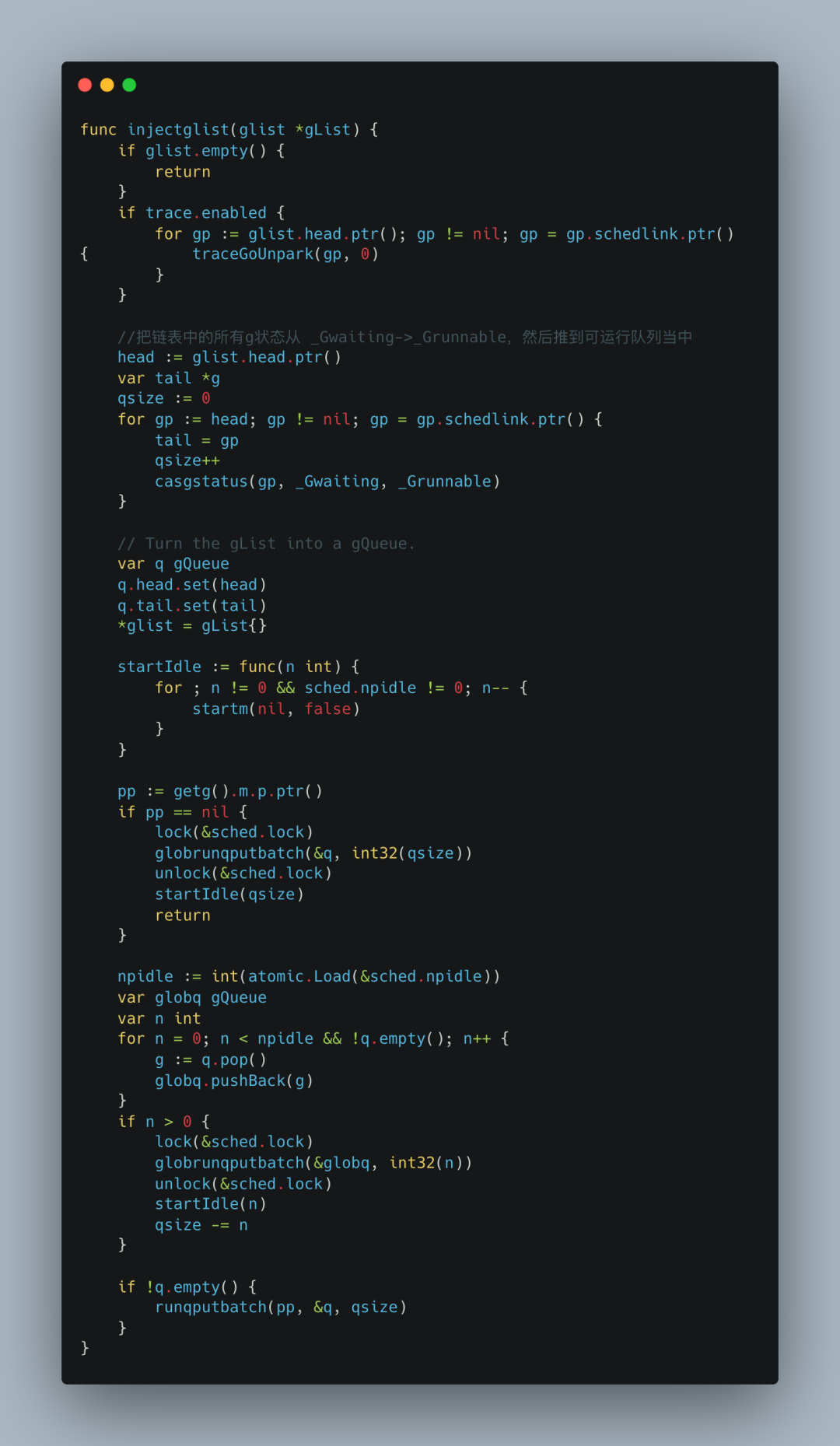

当这四种方法调用netpoll函数得到一个可运行的g链表时，都会调用同一个函数injectglist。

这个函数本质上就是把链表中所有g的状态从Gwaiting->Grunnable。然后按照策略，把这些g推送到本地处理器p或者全家运行队列中等待被调度器执行。

到这里，整个流程就已经剖析完毕。不能再写了。

总结

Go netpoller通过在底层对epoll/kqueue/iocp这些不同平台下对I/O多路复用实现的封装，加上自带的goroutine(上文我一直用g表达)，从而实现了使用同步编程模式达到异步执行的效果。

代码很长，涉及到的模块也很多，整体看完代码还是非常爽的。

另外早有人提出，由于一个连接对应一个goroutine，瞬时并发场景下，大量的goroutine会被不断创建。

原生netpoller无法提供足够的性能和控制力，如无法感知连接状态、连接数量多导致利用率低、无法控制协程数量等。针对这些问题，可以参考下gnet以及 KiteX 这两个项目的网络模型。

参考资料

• http://man7.org/linux/man-pages/man7/epoll.7.html

• <UNIX网络编程:卷1>

• https://github.com/panjf2000/gnet

• https://strikefreedom.top/go-netpoll-io-multiplexing-reactor

• https://mp.weixin.qq.com/s/wSaJYg-HqnYY4SdLA2Zzaw

• https://ninokop.github.io/2018/02/18/go-net/

• https://github.com/cloudwego/kitex
