AutoCAD批量导出点坐标

需求背景：

需要批量导出DWG文件中的散点树的位置信息，以Excel文件格式存储。

实现方法：

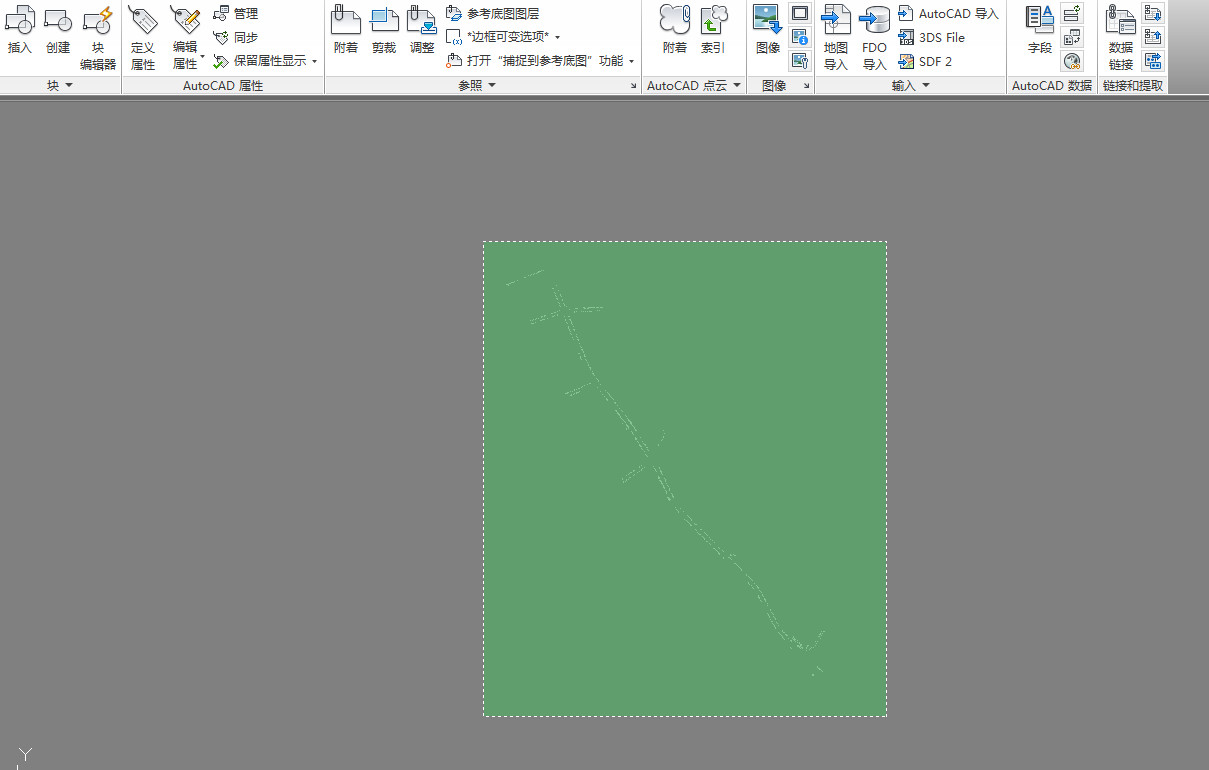

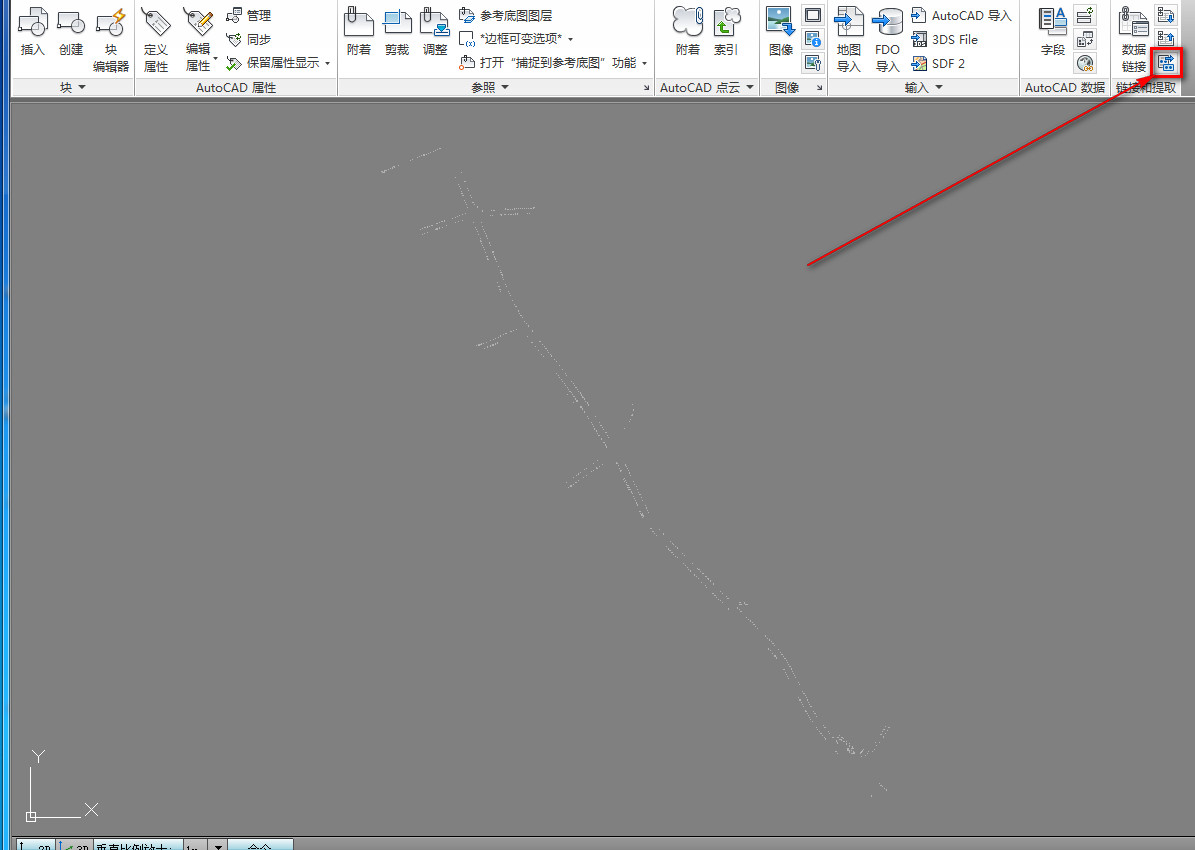

在AutoCAD2012打开dwg文件，点击“插入”选项卡中的“提取数据”工具（或输入DATAEXTRACTION命令）：

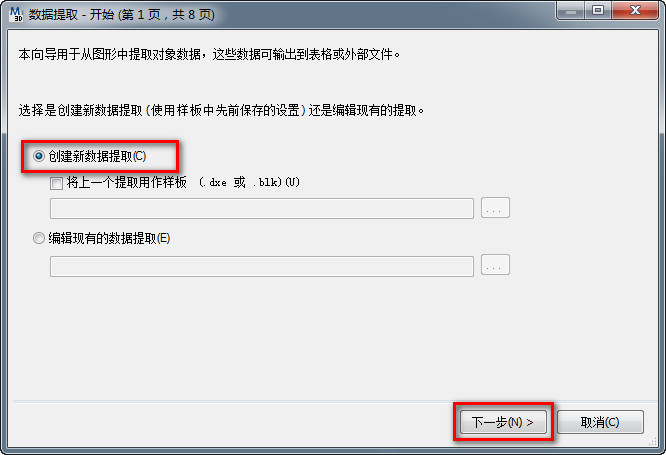

选择“创建新数据提取”

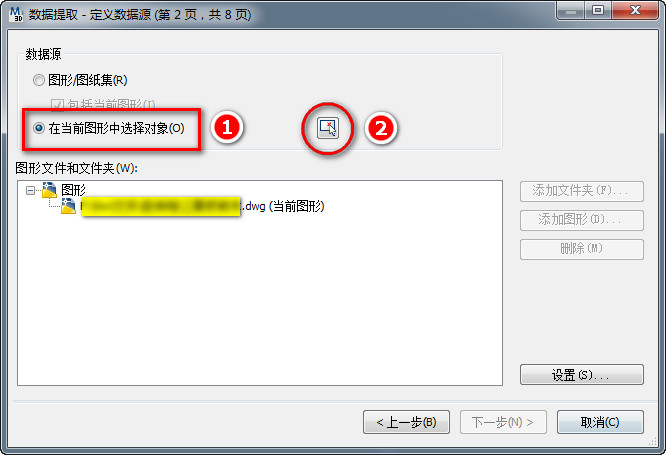

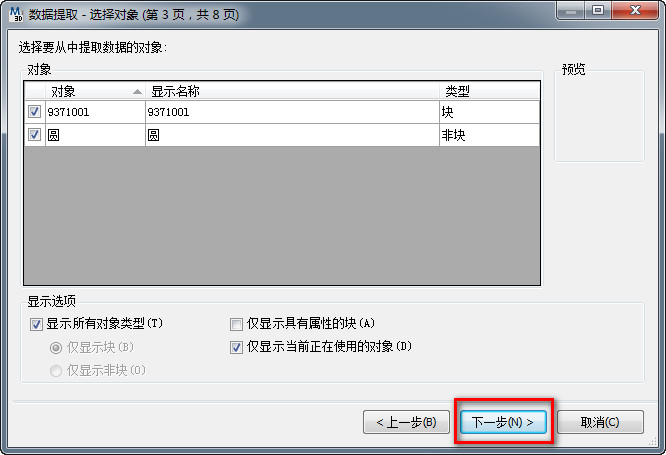

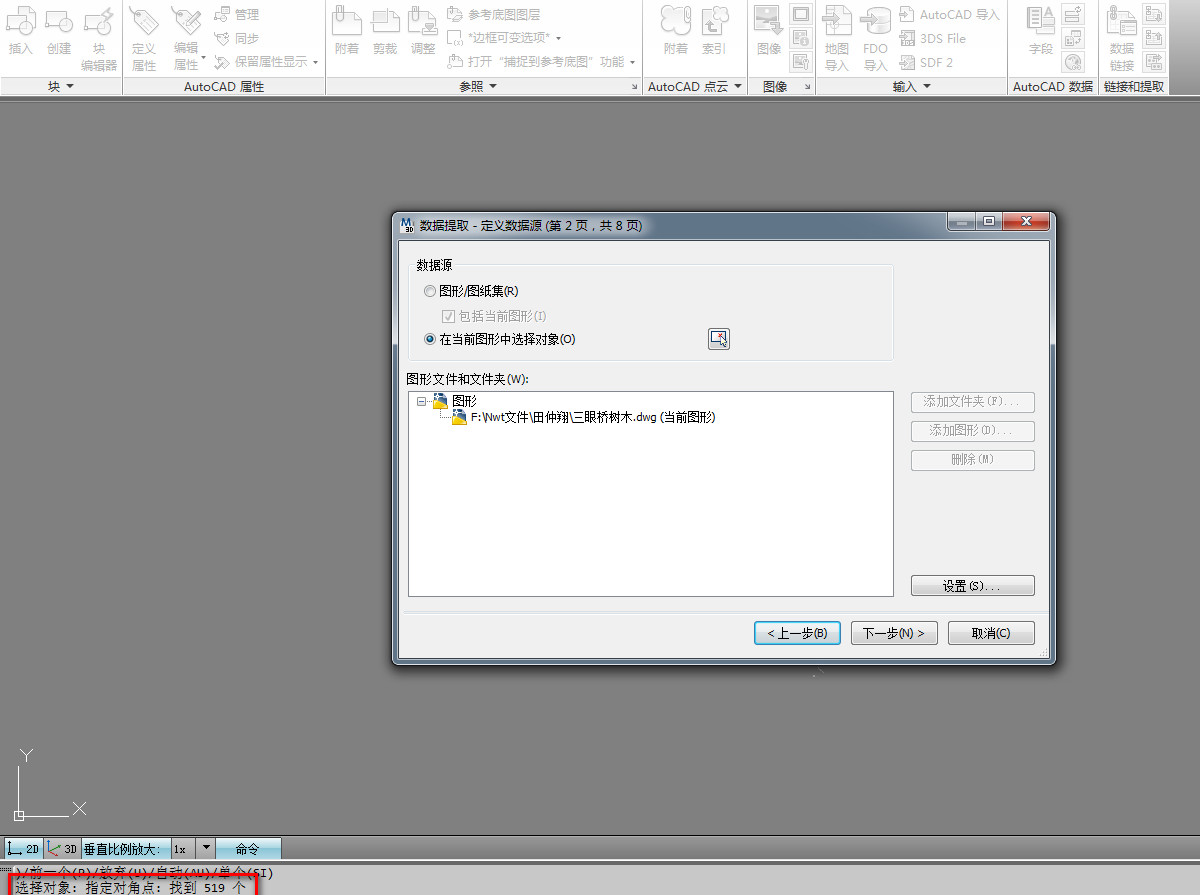

选择需要导出的对象

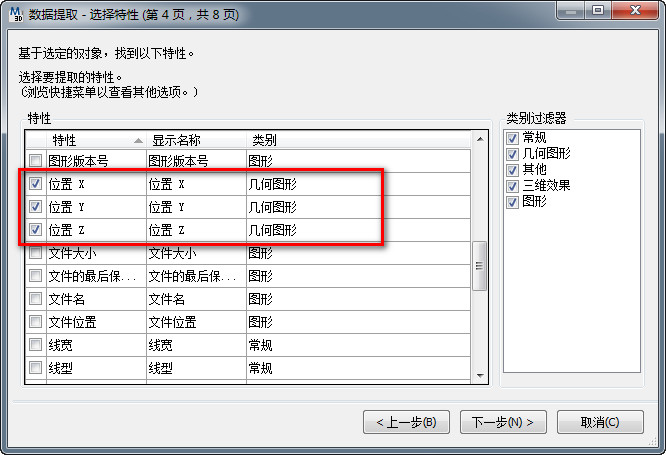

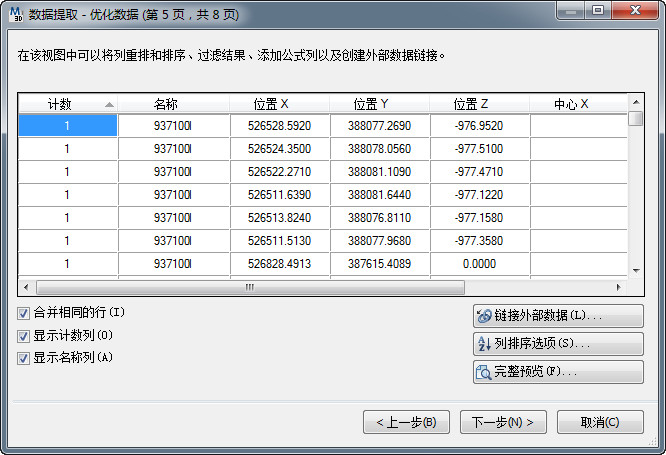

设置导出参数

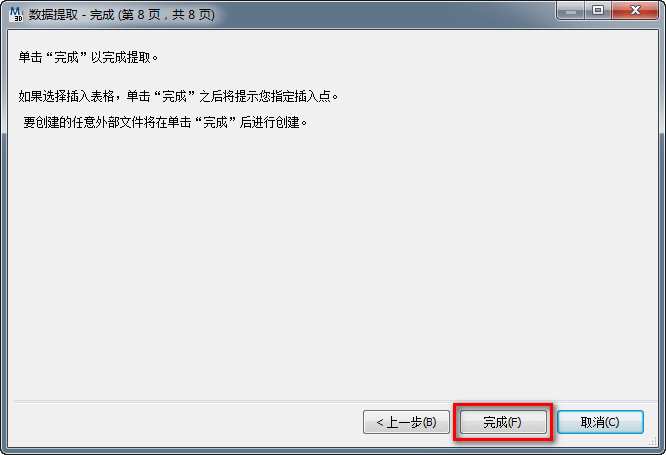

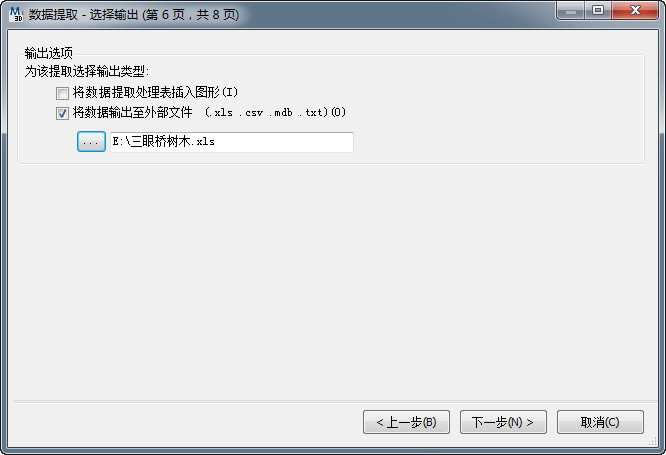

选择输出Excel文件保存路径

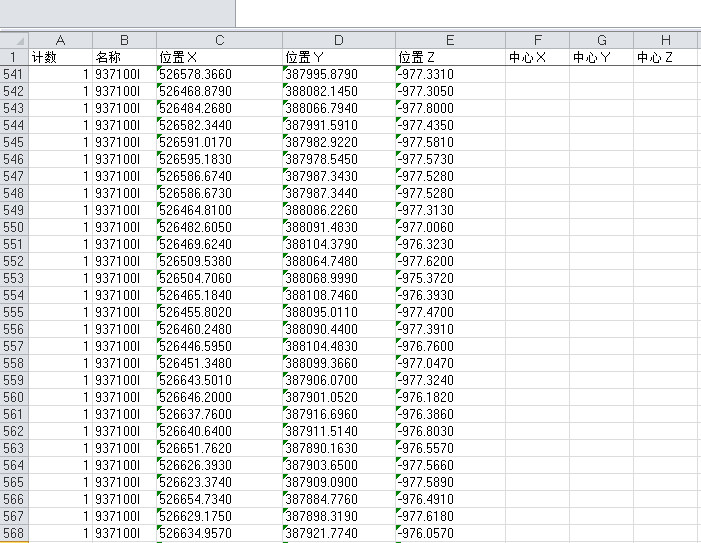

导出结果：

总结：

该工具不仅能导出元素的坐标信息，还能导出元素的其他属性信息。
