VESA解读（VGA）

电子小S

于 2025-03-22 13:44:10 发布

阅读量289

点赞数 3

文章标签：笔记 fpga开发 vga

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/assjddj/article/details/146438105

版权

以640x480_60hz为例：RGB一共8位（3，3，2）：时钟：25.175Mhz

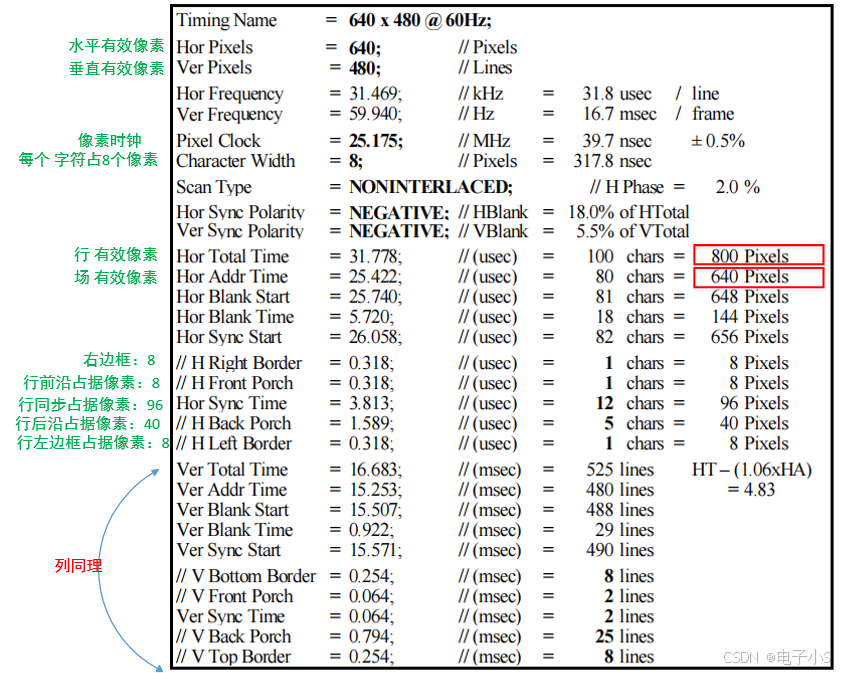

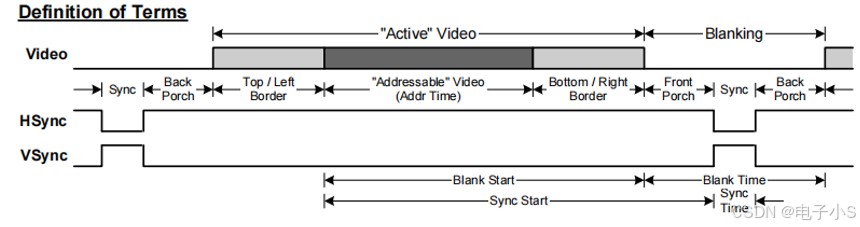

如图1（根据手册VESA时序标准）：

图1 VESA时序标准

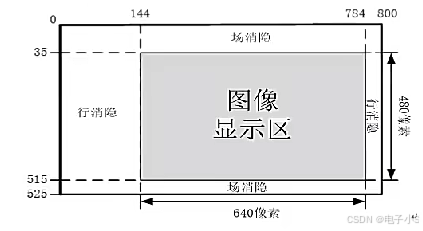

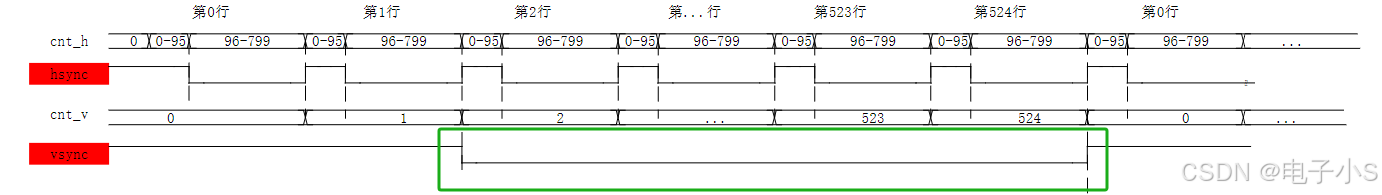

时序图，如图2所示，根据H和V计数器的代码来划分有效的显示区域，在这个区域里，进行8bit的数据填入就可以得到自己想要的色彩图，在hdmi中有效信号de也就是我绿色框框圈住的部分：

图2
