Multisim怎样修改变压器的初级和次级电感和匝数？

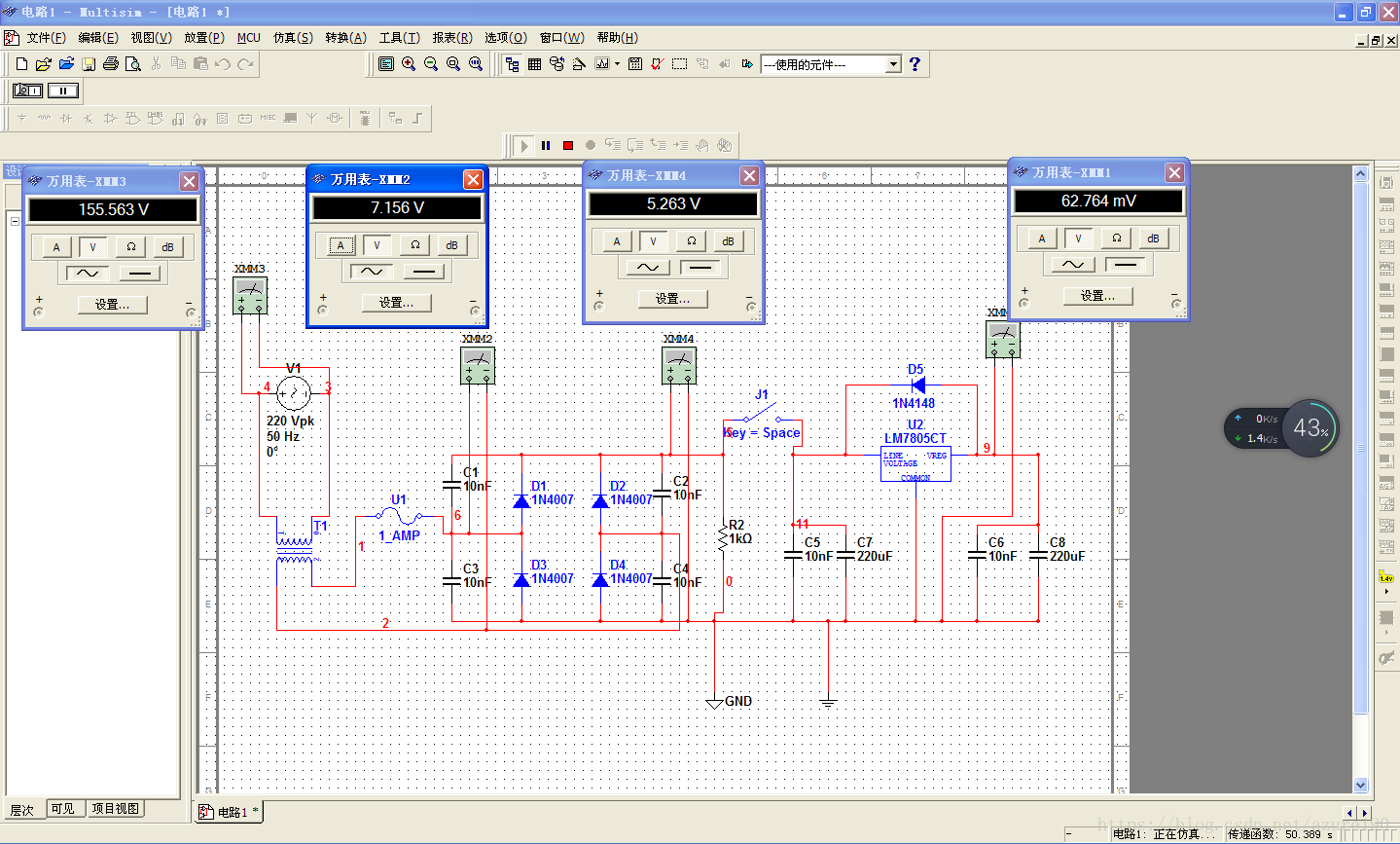

使用multisim10进行电路仿真时，发现变压器只有那么几个，放置元件后发现并不能自由调节线圈比。

 其实只有两个元件可以改，一个是改线圈匝数比，一个是改电感系数。

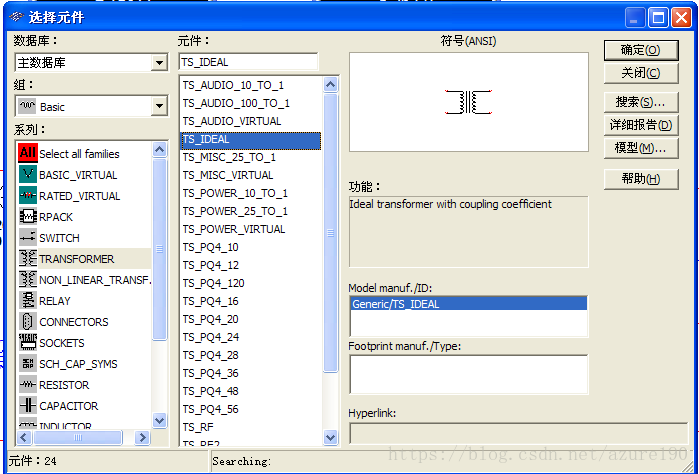

选择TS_IDEAL元件。

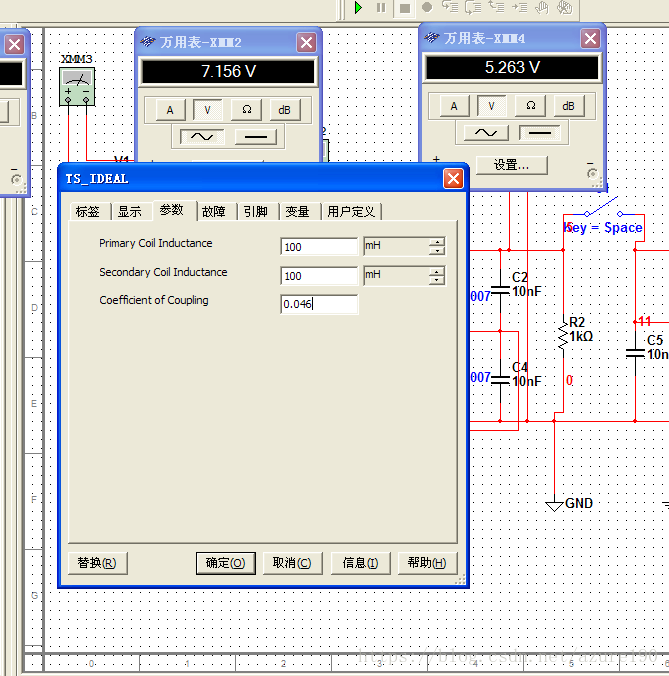

双击元件可以Coefficient of coupling 就是电感系数了。

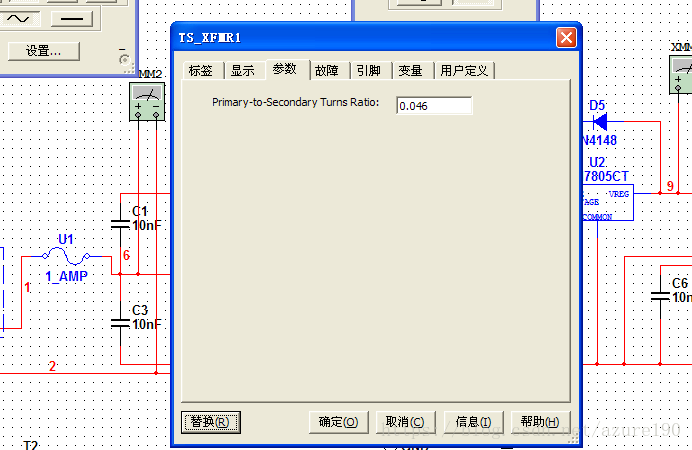

还有一个变压器件中TS-XFMR1，TS-XFMR2可以设置下面这个比率，这个比率就是线圈比了
