1. VLAN产生原因
早期的局域网LAN技术是基于总线型结构，它存在以下主要问题：
-
若某时刻有多个节点同时试图发送消息，那么它们将产生冲突。
-
从任意节点发出的消息都会被发送到其他节点，形成广播。
-
所有主机共享一条传输通道，无法保证网络中的信息安全。
这种网络构成了一个冲突域，网络中计算机数量越多冲突越严重，网络效率越低。同时，该网络也是一个广播域，当网络中发送信息的计算机数量越多时，广播流量将会耗费大量带宽。
因此，传统网络不仅面临冲突域和广播域两大难题，而且无法保障传输信息的安全。
为减少广播，需要在没有互访需求的主机之间进行隔离。ME设备是基于三层IP地址信息来选择路由，其连接两个网段时可以有效抑制广播报文的转发，但成本较高。因此人们设想在物理局域网上构建多个逻辑局域网，即VLAN（Virtual Local Area Network）。
VLAN将一个物理的LAN在逻辑上划分成多个广播域（多个VLAN）。VLAN内的主机间可以直接通信，而VLAN间不能直接互通。这样，广播报文被限制在一个VLAN内，同时提高了网络安全性
2. VLAN定义
VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域（多个VLAN）的通信技术。每一个VLAN都包含一组拥有相同需求的计算机，与物理上形成的LAN具有相同的属性。但是由于VLAN是在逻辑划分而不是在物理上划分，所有同一个VLAN内的各个工作站无需放置在同一个物理空间。VLAN内的主机间可以直接通信，而VLAN间不能直接互通，即使两台计算机有着同样的网段，但是它们不属于同一个VLAN，它们各自的广播流不会互相转发，从而将广播报文限制在一个VLAN内。由于VLAN间不能直接互访，因此提高了网络安全性。

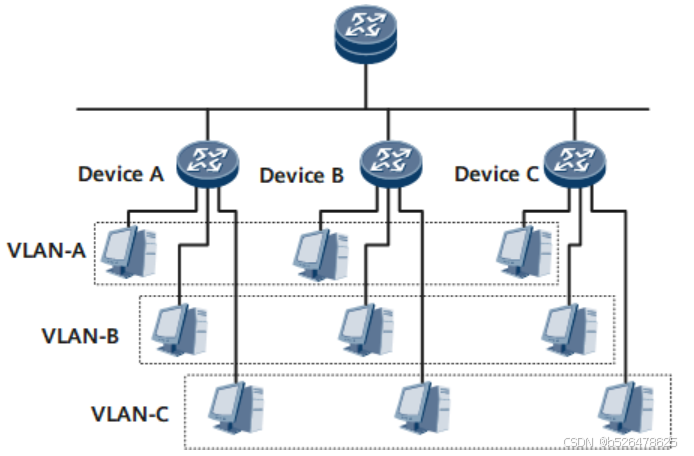

图2-1是一个典型的VLAN应用组网图。3台设备A、B和C分别放置在不同的地点，比如写字楼的不同楼层。每台设备分别连接3台计算机，分别属于3个不同的VLAN，比如不同的企业客户。在图中，一个虚线框内表示一个VLAN。采用VLAN，可以实现各企业客户共享LAN设施，同时保证各自的网络信息安全，即不同的企业客户属于不同的VLAN，它们各自的广播报文不会互相转发，从而实现了控制流量、减少设备投资、简化网络管理、提高网络的安全性。
图2-1 VLAN的典型应用示意图
从上述应用可以看出VLAN具有以下优势：
- 限制广播域。广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。
- 增强局域网的安全性。不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其它VLAN内的用户直接通信。
- 提高了网络的健壮性。故障被限制在一个VLAN内，本VLAN内的故障不会影响其他VLAN的正常工作。
- 灵活构建虚拟工作组。用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。
3. VLAN相关术语和基本原理
3.1. 802．1q简介和VLAN帧格式
传统的以太网数据帧在目的MAC地址和源MAC地址之后封装的是上层协议的类型字段，如图3-1所示。
图3-1 传统的以太网数据帧格式
IEEE 802.1Q标准对Ethernet帧格式进行了修改，在源MAC地址字段和协议类型字段之间加入4字节的802.1Q Tag，如图3-2所示。

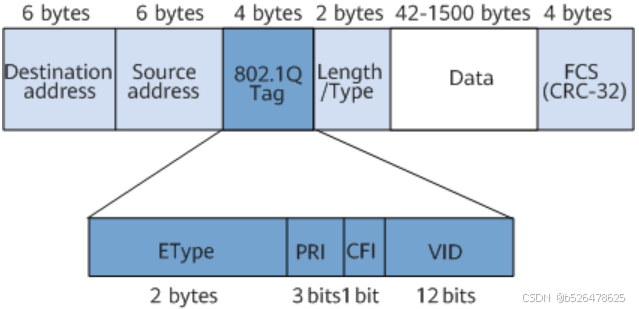

图3-2 基于802.1Q的VLAN帧格式
802.1Q Tag包含4个字段，其含义如下：
-
EType
长度为2字节，表示帧类型。取值为0x8100时表示802.1Q Tag帧。如果不支持802.1Q的设备收到这样的帧，会将其丢弃。
-
PRI
Priority，长度为3比特，表示帧的优先级，值越大优先级越高。用于当交换机阻塞时，优先发送优先级高的数据帧。
-
CFI
Canonical Format Indicator，长度为1比特，表示MAC地址是否是经典格式。CFI为0说明是经典格式，CFI为1表示为非经典格式。用于区分以太网帧、FDDI（Fiber Distributed Digital Interface）帧和令牌环网帧。在以太网中，CFI的值为0。
-
VID
VLAN ID，长度为12比特，表示该帧所属的VLAN。VLAN ID取值范围是0～4095。由于0和4095为协议保留取值，所以VLAN ID的有效取值范围是1～4094。
每台支持802.1q协议的交换机发送的数据包都会包含VLAN ID，以指明自己属于哪一个VLAN。因此，在一个VLAN交换网络中，以太网帧有以下两种形式：- 有标记帧（tagged frame）：加入了4字节802.1q Tag的帧
- 无标记帧（untagged frame）：原始的、未加入4字节802.1q Tag的帧
3.2. VLAN基于端口划分
VLAN基于端口进行划分。原理是：根据交换设备的端口编号来划分VLAN。网络管理员给交换机的每个端口配置不同的PVID（Port Default VLAN ID，端口缺省的VLAN ID），即一个端口缺省属于的VLAN。当一个数据帧进入交换机端口时，如果没有带VLAN标签，且该端口上配置了PVID，那么，该数据帧就会被打上端口的PVID。如果进入的帧已经带有VLAN标签，那么交换机不会再增加VLAN标签，即使端口已经配置了PVID。对VLAN帧的处理由端口类型决定。
3.3. VLAN内的链路类型

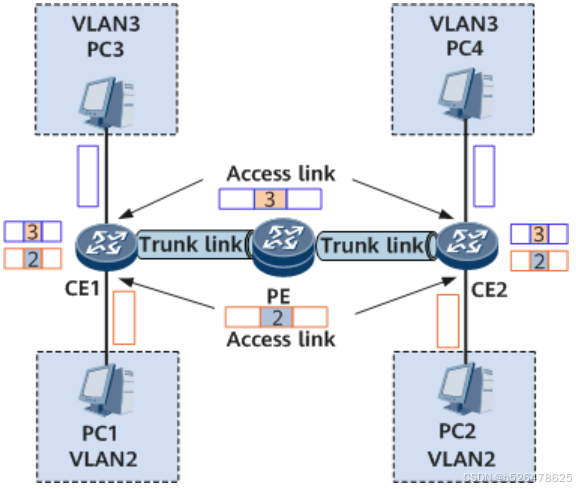

图3-3 VLAN中的链路类型示意图
如图3-3所示，VLAN中有以下两种链路类型：
-
接入链路（Access Link）：连接用户主机和交换机的链路为接入链路。通常情况下，主机并不需要知道自己属于哪个VLAN，主机硬件通常也不能识别带有VLAN标记的帧。因此，主机发送和接收的帧都是untagged帧。
-
干道链路（Trunk Link）：连接交换机和交换机的链路称为干道链路。干道链路可以承载多个不同VLAN数据，数据帧在干道链路传输时，干道链路的两端设备需要能够识别数据帧属于哪个VLAN，所以在干道链路上传输的帧都是Tagged帧。
3.4. 端口属性
端口属性如表3-4所示。
- 表-24 端口属性
端口属性
对接收不带Tag的报文处理
对接收带Tag的报文处理
对发送报文的处理
用途
Access端口
接收该报文，并打上缺省VLAN的Tag。
- 当VLAN ID与缺省VLAN ID相同时，接收该报文。
- 当VLAN ID与缺省VLAN ID不同时，丢弃该报文。
去掉Tag，发送该报文。
端口只能属于1个VLAN，用于交换机与计算机直接连接。
Trunk端口
丢弃该报文。
- 当VLAN ID在接口允许通过的VLAN ID列表里时，接收该报文。
- 当VLAN ID不在接口允许通过的VLAN ID列表里时，丢弃该报文。
- 当VLAN ID在允许通过的VLAN ID列表里时，保持原有Tag，发送该报文。
- 当VLAN ID不在允许通过的VLAN ID列表里时，直接丢弃该报文。
端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于网络设备之间连接。
Hybrid端口
- 如果Hybrid端口上仅配置port default vlan命令，Hybrid端口接收该报文，并打上缺省VLAN的Tag。
- 如果Hybrid端口上仅配置port trunk allow-pass命令，Hybrid端口直接丢弃该报文。
- 如果Hybrid端口上同时配置port default vlan和port trunk allow-pass命令，Hybrid端口接收该报文，并打上port default vlan配置的缺省VLAN的Tag。
- 如果Hybrid端口上仅配置port default vlan命令：
- 当VLAN ID与缺省VLAN ID相同时，接收该报文。
- 当VLAN ID与缺省VLAN ID不同时，丢弃该报文。
- 如果Hybrid端口上仅配置port trunk allow-pass命令：
- 当VLAN ID在接口允许通过的VLAN ID列表里时，接收该报文。
- 当VLAN ID不在接口允许通过的VLAN ID列表里时，丢弃该报文。
- 如果Hybrid端口上同时配置port default vlan和port trunk allow-pass命令：
- 当VLAN ID在接口配置的port trunk allow-pass允许通过的VLAN ID列表里，或与port default vlan配置的VLAN ID相同时，接收该报文。
- 当VLAN ID不在接口配置的port trunk allow-pass允许通过的VLAN ID列表里，也与port default vlan配置的VLAN ID不相同时，丢弃该报文。
-
如果Hybrid端口上仅配置port default vlan命令，当VLAN ID与缺省VLAN ID相同时，Hybrid端口去掉Tag，发送该报文。否则会丢弃报文。
- 如果Hybrid端口上仅配置port trunk allow-pass命令：
- 当VLAN ID在允许通过的VLAN ID列表里时，保持原有Tag，发送该报文。
- 当VLAN ID不在允许通过的VLAN ID列表里时，直接丢弃该报文。
- 如果Hybrid端口上同时配置port default vlan和port trunk allow-pass命令，
- 当VLAN ID与缺省VLAN ID相同时，Hybrid端口去掉Tag，发送该报文。
- 当VLAN ID与缺省VLAN ID不相同时，如果VLAN ID在接口配置的port trunk allow-pass允许通过的VLAN ID列表里，则直接发送该报文。否则丢弃该报文。
如果port default vlan配置的VLAN ID在port trunk allow-pass配置的VLAN列表里，则当报文的VLAN ID与该VLAN ID相同时，Hybrid端口会去掉Tag，发送该报文。
端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于网络设备之间连接，也可以用于连接用户设备。
QinQ端口
QinQ端口是使用QinQ协议的端口。QinQ端口可以给帧加上双重Tag，即在原来Tag的基础上，给帧加上一个新的Tag，从而可以支持多达4094 x 4094个VLAN，满足城域网对VLAN数量的需求。
3.5. VLAN中的数据交换原理
如图3-3所示，VLAN2中的PC1发送数据到目的地PC2，转发过程如下：
-
CE1的Access类型端口收到PC1发送的untagged帧，在帧上打上标记PVID（VLAN 2）形成tagged帧。通过MAC地址表，找到对应的出接口，将此tagged帧发送出去。
-
PE的Trunk类型端口接收到帧后，先检查此帧携带的VLAN ID是否与自身已配置的VLAN ID一致。如果一致，直接将此数据帧透传到对端。否则，直接丢弃该帧。
-
CE2的Trunk类型端口接收到帧后，通过MAC地址表，找到对应的出接口，即CE2与PC2相连的Access端口。
-
CE2的Access类型端口收到帧后，确定帧中携带的VLAN ID和端口支持的VLAN ID一致，将帧中的标记剥掉，形成untagged帧，转发给目的主机PC2。

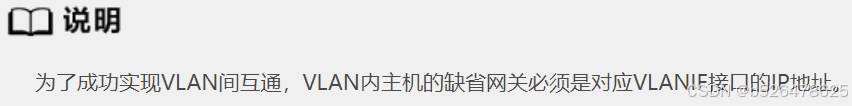

3.6. VLANIF接口
VLANIF接口是三层逻辑接口，可以部署在三层交换机上，也可以部署在路由器上。
三层交换技术是将路由技术与交换技术合二为一的技术，在交换机内部实现了路由，提高了网络的整体性能。三层交换机通过路由表传输第一个数据流后，会产生一个MAC地址与IP地址的映射表。当同样的数据流再次通过时，将根据此表直接从二层通过而不是通过三层，从而消除了路由器进行路由选择而造成的网络延迟，提高了数据包转发效率。
为了保证第一次数据流通过路由表正常转发，路由表中必须有正确的路由表项。因此必须在三层交换机上部署三层接口并部署路由协议，实现三层路由可达。VLANIF接口由此而产生。
3.7. VLAN配置举例
3.7.1. 配置基于端口划分VLAN示例
本示例中组网特点是配置过程简单，VLAN划分后，属于不同VLAN的用户不能直接进行二层通信，同一VLAN内的用户可以直接互相通信。
组网需求
如图3-7-1所示，某部门拥有多个项目组，为了提升项目组业务的安全性，现需要实现同一项目组中的员工可以相互访问，不同项目组中的员工不可以互相访问。

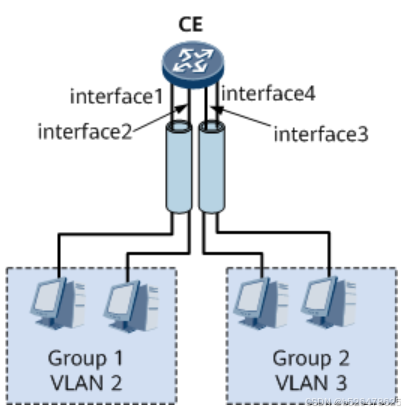

图3-7-1 基于端口划分VLAN组网图
配置思路
采用如下的思路配置VLAN：
- 创建VLAN，规划员工所属的VLAN。
- 配置端口属性，确定设备连接对象。
- 关联端口和VLAN，将连接项目组1的CE设备端口划分到VLAN2，将连接项目组2的CE设备端口划分到VLAN3，隔离项目组1和项目组2间的访问
数据准备
为完成此配置例，需准备如下的数据。
- CE连接用户的接口编号。
- 划分的VLAN ID。
操作步骤
1. 创建VLAN
<HUAWEI> system-view
[~HUAWEI] sysname CE
[*HUAWEI] commit
[~CE] vlan batch 2 3
2. 配置端口属性
[*CE] interface gigabitethernet 1/0/1
[*CE-GigabitEthernet1/0/1] portswitch
[*CE-GigabitEthernet1/0/1] undo shutdown
[*CE-GigabitEthernet1/0/1] port link-type access
[*CE-GigabitEthernet1/0/1] quit
[*CE] interface gigabitethernet 1/0/2
[*CE-GigabitEthernet1/0/2] portswitch
[*CE-GigabitEthernet1/0/2] undo shutdown
[*CE-GigabitEthernet1/0/2] port link-type access
[*CE-GigabitEthernet1/0/2] quit
[*CE] interface GigabitEthernet 1/0/3
[*CE-GigabitEthernet1/0/3] portswitch
[*CE-GigabitEthernet1/0/3] undo shutdown
[*CE-GigabitEthernet1/0/3] port link-type access
[*CE-GigabitEthernet1/0/3] quit
[*CE] interface GigabitEthernet 1/0/4
[*CE-GigabitEthernet1/0/4] portswitch
[*CE-GigabitEthernet1/0/4] undo shutdown
[*CE-GigabitEthernet1/0/4] port link-type access
[*CE-GigabitEthernet1/0/4] quit
3. 关联端口和VLAN
# 向VLAN2中加入端口GE1/0/1和GE1/0/2。
[*CE] vlan 2
[*CE-vlan2] port gigabitethernet 1/0/1 to 1/0/2
[*CE-vlan2] quit
# 向VLAN3中加入端口GE1/0/3和GE1/0/4。
[*CE] vlan 3
[*CE-vlan3] port gigabitethernet 1/0/3 to 1/0/4
[*CE-vlan3]quit
[*CE] commit
4. 验证配置结果
上述配置完成后，执行display vlan命令可以查看VLAN状态。
[~CE] display vlan
The total number of vlans is : 2
VID Type Status Property MAC-LRN STAT BC MC UC Description
--------------------------------------------------------------------------
2 common enable default enable disable FWD FWD FWD VLAN 0002
3 common enable default enable disable FWD FWD FWD VLAN 0003
从项目组1内的任一台主机Ping项目组2内的任一台主机，无法Ping通。但是同一项目组内的主机可以互相Ping通。
配置文件
#
sysname CE
#
vlan batch 2 3
#
interface GigabitEthernet1/0/1
port link-type access
port default vlan 2
#
interface GigabitEthernet1/0/2
port link-type access
port default vlan 2
#
interface GigabitEthernet1/0/3
port link-type access
port default vlan 3
#
interface GigabitEthernet1/0/4
port link-type access
port default vlan 3
#
return
3.7.2. 配置VLAN内通过Trunk链路通信示例
该组网主要应用于部门需要跨越不同的商务楼宇，可通过Trunk链路连接不同楼宇的中心设备，实现同一部门内业务数据互通。
组网需求
某公司拥有多个部门且位于不同的商务楼宇中，为了提升业务安全性，要求同一部门内员工可以相互访问，而不同部门间员工不能互相访问。

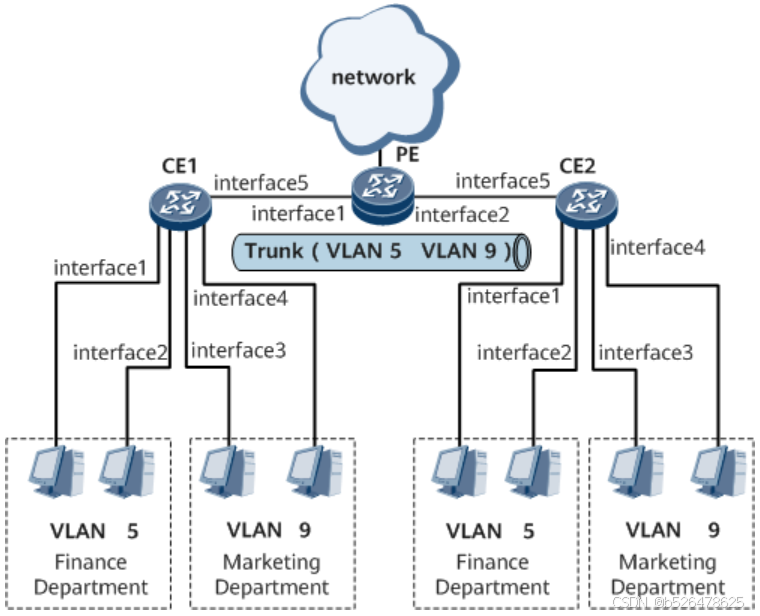

如图3-7-2所示，财务部门和市场部门分布在不同的楼宇，现需要部门内员工可以相互访问，但部门间的员工不可以相互访问。
配置思路
采用如下的思路配置VLAN内通过Trunk链路通信：
- 将连接财务部的设备端口划分到VLAN5，将连接市场部的设备端口划分到VLAN9，隔离财务部和市场部间的访问。
-
将CE与PE互连的链路配置为Trunk类型链路，并允许VLAN5和VLAN9通过，以实现跨楼宇的部门内员工互相访问。
数据准备
为完成此配置例，需准备如下的数据：
- CE连接用户的接口编号。
- CE连接PE的接口编号。
- PE连接CE的接口编号。
- 划分的VLAN ID。
操作步骤
1. 将CE的下行口划分到指定VLAN
# 配置CE1。
<HUAWEI> system-view
[~HUAWEI] sysname CE1
[*HUAWEI] commit
[~CE1] vlan batch 5 9
[*CE1] interface gigabitethernet 1/0/1
[*CE1-GigabitEthernet1/0/1] portswitch
[*CE1-GigabitEthernet1/0/1] undo shutdown
[*CE1-GigabitEthernet1/0/1] port link-type access
[*CE1-GigabitEthernet1/0/1] port default vlan 5
[*CE1-GigabitEthernet1/0/1] quit
[*CE1] interface gigabitethernet 1/0/2
[*CE1-GigabitEthernet1/0/2] portswitch
[*CE1-GigabitEthernet1/0/2] undo shutdown
[*CE1-GigabitEthernet1/0/2] port link-type access
[*CE1-GigabitEthernet1/0/2] port default vlan 5
[*CE1-GigabitEthernet1/0/2] quit
[*CE1] interface gigabitethernet 1/0/3
[*CE1-GigabitEthernet1/0/3] portswitch
[*CE1-GigabitEthernet1/0/3] undo shutdown
[*CE1-GigabitEthernet1/0/3] port link-type access
[*CE1-GigabitEthernet1/0/3] port default vlan 9
[*CE1-GigabitEthernet1/0/3] quit
[*CE1] interface gigabitethernet 1/0/4
[*CE1-GigabitEthernet1/0/4] portswitch
[*CE1-GigabitEthernet1/0/4] undo shutdown
[*CE1-GigabitEthernet1/0/4] port link-type access
[*CE1-GigabitEthernet1/0/4] port default vlan 9
[*CE1-GigabitEthernet1/0/4] commit
[~CE1-GigabitEthernet1/0/4] quit
# 配置CE2。
<HUAWEI> system-view
[~HUAWEI] sysname CE2
[*HUAWEI] commit
[~CE2] vlan batch 5 9
[*CE2] interface gigabitethernet 1/0/1
[*CE2-GigabitEthernet1/0/1] portswitch
[*CE2-GigabitEthernet1/0/1] undo shutdown
[*CE2-GigabitEthernet1/0/1] port link-type access
[*CE2-GigabitEthernet1/0/1] port default vlan 5
[*CE2-GigabitEthernet1/0/1] quit
[*CE2] interface gigabitethernet 1/0/2
[*CE2-GigabitEthernet1/0/2] portswitch
[*CE2-GigabitEthernet1/0/2] undo shutdown
[*CE2-GigabitEthernet1/0/2] port link-type access
[*CE2-GigabitEthernet1/0/2] port default vlan 5
[*CE2-GigabitEthernet1/0/2] quit
[*CE2] interface gigabitethernet 1/0/3
[*CE2-GigabitEthernet1/0/3] portswitch
[*CE2-GigabitEthernet1/0/3] undo shutdown
[*CE2-GigabitEthernet1/0/3] port link-type access
[*CE2-GigabitEthernet1/0/3] port default vlan 9
[*CE2-GigabitEthernet1/0/3] quit
[*CE2] interface gigabitethernet 1/0/4
[*CE2-GigabitEthernet1/0/4] portswitch
[*CE2-GigabitEthernet1/0/4] undo shutdown
[*CE2-GigabitEthernet1/0/4] port link-type access
[*CE2-GigabitEthernet1/0/4] port default vlan 9
[*CE2-GigabitEthernet1/0/4] commit
[~CE2-GigabitEthernet1/0/4] quit
2. 配置CE与PE互连的链路为干道链路
# 配置CE1。
[*CE1] interface gigabitethernet 1/0/5
[*CE1-GigabitEthernet1/0/5] portswitch
[*CE1-GigabitEthernet1/0/5] undo shutdown
[*CE1-GigabitEthernet1/0/5] port link-type trunk
[*CE1-GigabitEthernet1/0/5] port trunk allow-pass vlan 5 9
[*CE1-GigabitEthernet1/0/5] quit
[*CE1] commit
# 配置CE2。
[*CE2] interface gigabitethernet 1/0/5
[*CE2-GigabitEthernet1/0/5] portswitch
[*CE2-GigabitEthernet1/0/5] undo shutdown
[*CE2-GigabitEthernet1/0/5] port link-type trunk
[*CE2-GigabitEthernet1/0/5] port trunk allow-pass vlan 5 9
[*CE2-GigabitEthernet1/0/5] quit
[*CE2] commit
3. 配置PE
<HUAWEI> system-view
[~HUAWEI] sysname PE
[*HUAWEI] commit
[~PE] interface gigabitethernet 1/0/1
[*PE-GigabitEthernet1/0/1] portswitch
[*PE-GigabitEthernet1/0/1] undo shutdown
[*PE-GigabitEthernet1/0/1] port link-type trunk
[*PE-GigabitEthernet1/0/1] port trunk allow-pass vlan 5 9
[*PE-GigabitEthernet1/0/1] quit
[*PE] interface gigabitethernet 1/0/2
[*PE-GigabitEthernet1/0/2] portswitch
[*PE-GigabitEthernet1/0/2] undo shutdown
[*PE-GigabitEthernet1/0/2] port link-type trunk
[*PE-GigabitEthernet1/0/2] port trunk allow-pass vlan 5 9
[*PE-GigabitEthernet1/0/2] quit
[*PE] commit
4. 检查配置结果
上述配置完成后，执行display vlan命令可以查看VLAN状态，以CE1为例：
[~CE1] display vlan 5
------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
------------------------------------------------------------------------------
VID Type Ports
------------------------------------------------------------------------------
5 common UT:1/0/1(U) 1/0/2(U) TG:1/0/5(U)
VID Status Property MAC-LRN Statistics Description
------------------------------------------------------------------------------
5 enable default enable disable VLAN 0005
用display port vlan查看Trunk端口上可以通过的VLAN信息，以CE1为例：
[*CE1] display port vlan gigabitethernet1/0/5
Port Link Type PVID Trunk VLAN List
--------------------------------------------------------------
GigabitEthernet1/0/5 trunk 0 5 9
在不同CE下，属于相同VLAN内的主机之间能够互相通信。
配置文件
# CE1的配置文件
#
sysname CE1
#
vlan batch 5 9
#
interface GigabitEthernet1/0/1
portswitch
undo shutdown
port link-type access
port default vlan 5
#
interface GigabitEthernet1/0/2
portswitch
undo shutdown
port link-type access
port default vlan 5
#
interface GigabitEthernet1/0/3
portswitch
undo shutdown
port link-type access
port default vlan 9
#
interface GigabitEthernet1/0/4
portswitch
undo shutdown
port link-type access
port default vlan 9
#
interface GigabitEthernet1/0/5
portswitch
undo shutdown
port link-type trunk
port trunk allow-pass vlan 5 9
#
return
# CE2的配置文件
#
sysname CE2
#
vlan batch 5 9
#
interface GigabitEthernet1/0/1
portswitch
undo shutdown
port link-type access
port default vlan 5
#
interface GigabitEthernet1/0/2
portswitch
undo shutdown
port link-type access
port default vlan 5
#
interface GigabitEthernet1/0/3
portswitch
undo shutdown
port link-type access
port default vlan 9
#
interface GigabitEthernet1/0/4
portswitch
undo shutdown
port link-type access
port default vlan 9
#
interface GigabitEthernet1/0/5
portswitch
undo shutdown
port link-type trunk
port trunk allow-pass vlan 5 9
#
return
- # PE的配置文件
#
sysname PE
#
vlan batch 5 9
#
interface GigabitEthernet1/0/1
portswitch
undo shutdown
port link-type trunk
port trunk allow-pass vlan 5 9
#
interface GigabitEthernet1/0/2
portswitch
undo shutdown
port link-type trunk
port trunk allow-pass vlan 5 9
#
return
3.7.3. 配置VLAN间通过子接口通信示例
该示例适用于不同网段且位于不同VLAN中的用户互通。
组网需求
不同的小区拥有相同的业务，如上网、IPTV、VoIP等业务，且各个小区中的用户位于不同的网段。为了便于管理，各个小区的网络管理者将不同的业务划分到不同的VLAN中，相同的业务划分到同一个VLAN中。目前存在不同的小区中相同的业务所属的VLAN不相同，现需要实现不同VLAN中的用户相互通信。

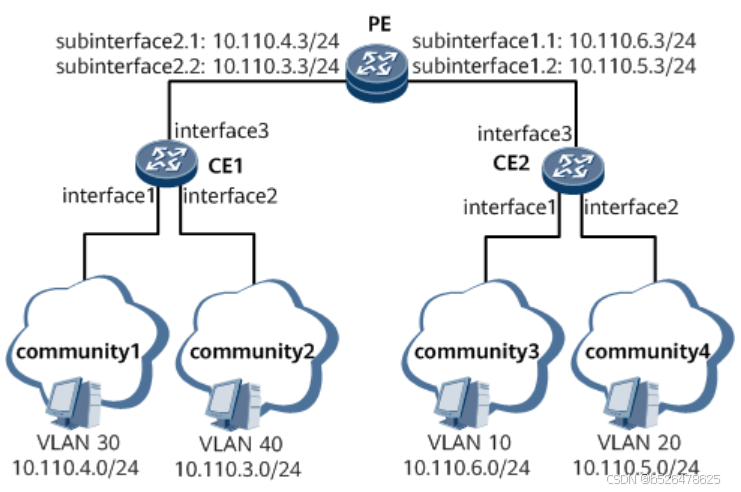

如图3-7-3所示，小区1～小区4中拥有相同的业务上网业务，但是属于不同的VLAN且位于不同的网段。现需要实现小区1～小区4的用户互通。
配置思路
采用如下的思路配置VLAN间通过子接口通信：
- 在CE上创建VLAN，确定用户所属的VLAN。
- 在CE上配置允许用户所属的VLAN通过当前二层端口。
- 在PE上创建子接口，并关联VLAN。
- 在子接口上配置IP地址，实现网络层互通。
数据准备
为完成此配置例，需准备如下的数据：
- 用户所属的VLAN ID。
- 用户的IP地址。

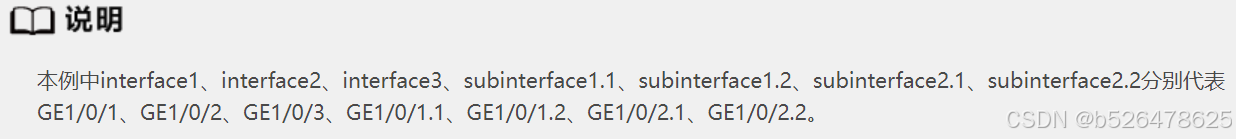

- CE连接用户的接口编号。
- PE与CE相连的接口编号。
- PE上子接口编号、IP地址。
操作步骤
- 分别在CE1、CE2上创建VLAN
# 配置CE1。
<HUAWEI> system-view
[~HUAWEI] sysname CE1
[*HUAWEI] commit
[~CE1] vlan batch 30 40
[*CE1] interface gigabitethernet 1/0/1
[*CE1-GigabitEthernet1/0/1] portswitch
[*CE1-GigabitEthernet1/0/1] undo shutdown
[*CE1-GigabitEthernet1/0/1] port link-type access
[*CE1-GigabitEthernet1/0/1] port default vlan 30
[*CE1-GigabitEthernet1/0/1] quit
[*CE1] interface gigabitethernet 1/0/2
[*CE1-GigabitEthernet1/0/2] portswitch
[*CE1-GigabitEthernet1/0/2] undo shutdown
[*CE1-GigabitEthernet1/0/2] port link-type access
[*CE1-GigabitEthernet1/0/2] port default vlan 40
[*CE1-GigabitEthernet1/0/2] quit
# 配置CE2。
<HUAWEI> system-view
[~HUAWEI] sysname CE2
[*HUAWEI] commit
[~CE2] vlan batch 10 20
[*CE2] interface gigabitethernet 1/0/1
[*CE2-GigabitEthernet1/0/1] portswitch
[*CE2-GigabitEthernet1/0/1] undo shutdown
[*CE2-GigabitEthernet1/0/1] port link-type access
[*CE2-GigabitEthernet1/0/1] port default vlan 10
[*CE2-GigabitEthernet1/0/1] quit
[*CE2] interface gigabitethernet 1/0/2
[*CE2-GigabitEthernet1/0/2] portswitch
[*CE2-GigabitEthernet1/0/2] undo shutdown
[*CE2-GigabitEthernet1/0/2] port link-type access
[*CE2-GigabitEthernet1/0/2] port default vlan 20
[*CE2-GigabitEthernet1/0/2] quit
2. 分别在CE1、CE2上配置允许用户所属的VLAN通过当前二层端口
# 配置CE1。
[*CE1] interface gigabitethernet 1/0/3
[*CE1-GigabitEthernet1/0/3] portswitch
[*CE1-GigabitEthernet1/0/3] undo shutdown
[*CE1-GigabitEthernet1/0/3] port link-type trunk
[*CE1-GigabitEthernet1/0/3] port trunk allow-pass vlan 30 40
[*CE1-GigabitEthernet1/0/3] quit
[*CE1] commit
# 配置CE2。
[*CE2] interface gigabitethernet 1/0/3
[*CE2-GigabitEthernet1/0/3] portswitch
[*CE2-GigabitEthernet1/0/3] undo shutdown
[*CE2-GigabitEthernet1/0/3] port link-type trunk
[*CE2-GigabitEthernet1/0/3] port trunk allow-pass vlan 10 20
[*CE2-GigabitEthernet1/0/3] quit
[*CE2] commit
3. 在PE上创建子接口并关联VLAN
<HUAWEI> system-view
[~HUAWEI] sysname PE
[*HUAWEI] commit
[~PE] interface gigabitethernet 1/0/1
[*PE-GigabitEthernet1/0/1] undo shutdown
[*PE-GigabitEthernet1/0/1] quit
[*PE] interface gigabitethernet 1/0/1.1
[*PE-GigabitEthernet1/0/1.1] vlan-type dot1q 10
[*PE-GigabitEthernet1/0/1.1] quit
[*PE] interface gigabitethernet 1/0/1.2
[*PE-GigabitEthernet1/0/1.2] vlan-type dot1q 20
[*PE-GigabitEthernet1/0/1.2] quit
[*PE] interface gigabitethernet 1/0/2
[*PE-GigabitEthernet1/0/2] undo shutdown
[*PE-GigabitEthernet1/0/2] quit
[*PE] interface gigabitethernet 1/0/2.1
[*PE-GigabitEthernet1/0/2.1] vlan-type dot1q 30
[*PE-GigabitEthernet1/0/2.1] quit
[*PE] interface gigabitethernet 1/0/2.2
[*PE-GigabitEthernet1/0/2.2] vlan-type dot1q 40
[*PE-GigabitEthernet1/0/2.2] quit
4. 配置IP地址
[*PE] interface gigabitethernet 1/0/1.1
[*PE-GigabitEthernet1/0/1.1] ip address 10.110.6.3 24
[*PE-GigabitEthernet1/0/1.1] quit
[*PE] interface gigabitethernet 1/0/1.2
[*PE-GigabitEthernet1/0/1.2] ip address 10.110.5.3 24
[*PE-GigabitEthernet1/0/1.2] quit
[*PE] interface gigabitethernet 1/0/2.1
[*PE-GigabitEthernet1/0/2.1] ip address 10.110.4.3 24
[*PE-GigabitEthernet1/0/2.1] quit
[*PE] interface gigabitethernet 1/0/2.2
[*PE-GigabitEthernet1/0/2.2] ip address 10.110.3.3 24
[*PE-GigabitEthernet1/0/2.2] quit
[*PE] commit
5. 检查配置结果

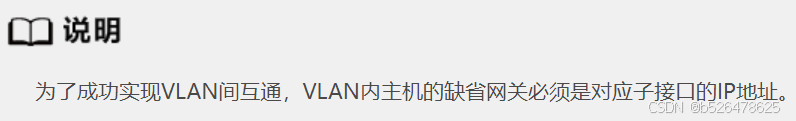

在VLAN10中的主机上配置缺省网关为GE1/0/1.1接口的IP地址10.110.6.3/24。
在VLAN20中的主机上配置缺省网关为GE1/0/1.2接口的IP地址10.110.5.3/24。
在VLAN30中的主机上配置缺省网关为GE1/0/2.1接口的IP地址10.110.4.3/24。
在VLAN40中的主机上配置缺省网关为GE1/0/2.2接口的IP地址10.110.3.3/24。
配置完成后，VLAN10、20、30及40之间的主机能够相互Ping通。
配置文件
#CE1的配置文件。
#
sysname CE1
#
vlan batch 30 40
#
interface GigabitEthernet1/0/1
portswitch
undo shutdown
port link-type access
port default vlan 30
#
interface GigabitEthernet1/0/2
portswitch
undo shutdown
port link-type access
port default vlan 40
#
interface GigabitEthernet1/0/3
portswitch
undo shutdown
port link-type trunk
port trunk allow-pass vlan 30 40
#
return
#CE2的配置文件。
#
sysname CE2
#
vlan batch 10 20
#
interface GigabitEthernet1/0/1
portswitch
undo shutdown
port link-type access
port default vlan 10
#
interface GigabitEthernet1/0/2
portswitch
undo shutdown
port link-type access
port default vlan 20
#
interface GigabitEthernet1/0/3
portswitch
undo shutdown
port link-type trunk
port trunk allow-pass vlan 10 20
#
return
#PE的配置文件。
#
sysname PE
#
interface GigabitEthernet1/0/1
undo shutdown
#
interface GigabitEthernet1/0/1.1
vlan-type dot1q 10
ip address 10.110.6.3 255.255.255.0
#
interface GigabitEthernet1/0/1.2
vlan-type dot1q 20
ip address 10.110.5.3 255.255.255.0
#
interface GigabitEthernet1/0/2
undo shutdown
#
interface GigabitEthernet1/0/2.1
vlan-type dot1q 30
ip address 10.110.4.3 255.255.255.0
#
interface GigabitEthernet1/0/2.2
vlan-type dot1q 40
ip address 10.110.3.3 255.255.255.0
#
return
3.7.4. 配置VLAN间通过VLANIF接口通信示例
该组网的特点是将三层转发的设备由路由器替换为三层交换机，以低廉的成本实现了VLAN间互通。
组网需求
不同的小区拥有相同的业务，如上网、IPTV、VoIP等业务，且各个小区中的用户位于不同的网段。为了便于管理，各个小区的网络管理者将不同的业务划分到不同的VLAN中，相同的业务划分到同一个VLAN中。目前存在不同的小区中相同的业务所属的VLAN不相同，现需要实现不同VLAN中的用户相互通信。

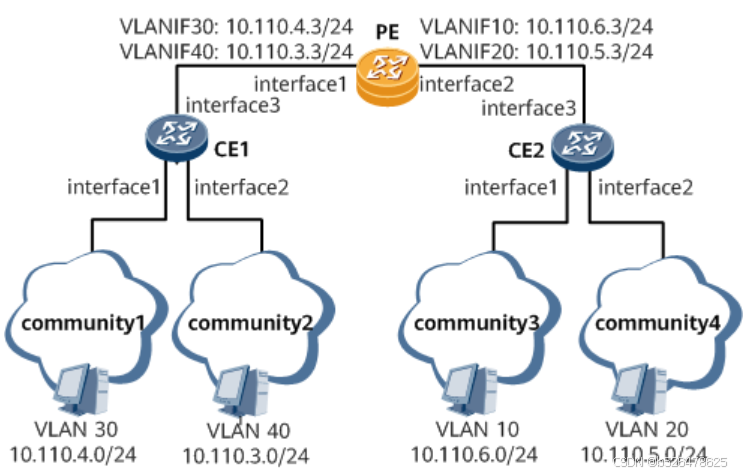

如图3-7-4所示，小区1～小区4中拥有相同的业务上网业务，但是属于不同的VLAN且位于不同的网段。现需要以低廉的成本实现小区1～小区4的用户互通。
配置思路
采用如下的思路配置VLAN间通过VLANIF接口通信：
- 在CE上创建VLAN，确定用户所属的VLAN。
- 在CE上配置允许用户所属的VLAN通过当前二层端口。
- 在PE上创建VLANIF接口并配置IP地址，实现三层互通。
数据准备
为完成此配置例，需准备如下的数据：
- 用户所属的VLAN ID。
- 用户的IP地址。
- CE连接用户的接口编号。
-
CE之间互连的接口编号。
-
PE上VLANIF接口编号及IP地址。
操作步骤
- 分别在CE1、CE2上创建VLAN
# 配置CE1。
<HUAWEI> system-view
[~HUAWEI] sysname CE1
[*HUAWEI] commit
[~CE1] vlan batch 30 40
[*CE1] interface gigabitethernet 1/0/1
[*CE1-GigabitEthernet1/0/1] portswitch
[*CE1-GigabitEthernet1/0/1] undo shutdown
[*CE1-GigabitEthernet1/0/1] port link-type access
[*CE1-GigabitEthernet1/0/1] port default vlan 30
[*CE1-GigabitEthernet1/0/1] quit
[*CE1] interface gigabitethernet 1/0/2
[*CE1-GigabitEthernet1/0/2] portswitch
[*CE1-GigabitEthernet1/0/2] undo shutdown
[*CE1-GigabitEthernet1/0/2] port link-type access
[*CE1-GigabitEthernet1/0/2] port default vlan 40
[*CE1-GigabitEthernet1/0/2] quit
# 配置CE2。
<HUAWEI> system-view
[~HUAWEI] sysname CE2
[*HUAWEI] commit
[~CE2] vlan batch 10 20
[*CE2] interface gigabitethernet 1/0/1
[*CE2-GigabitEthernet1/0/1] portswitch
[*CE2-GigabitEthernet1/0/1] undo shutdown
[*CE2-GigabitEthernet1/0/1] port link-type access
[*CE2-GigabitEthernet1/0/1] port default vlan 10
[*CE2-GigabitEthernet1/0/1] quit
[*CE2] interface gigabitethernet 1/0/2
[*CE2-GigabitEthernet1/0/2] portswitch
[*CE2-GigabitEthernet1/0/2] undo shutdown
[*CE2-GigabitEthernet1/0/2] port link-type access
[*CE2-GigabitEthernet1/0/2] port default vlan 20
[*CE2-GigabitEthernet1/0/2] quit
2. 分别在CE1、CE2上配置允许用户所属的VLAN通过当前二层端口
# 配置CE1。
[*CE1] interface gigabitethernet 1/0/3
[*CE1-GigabitEthernet1/0/3] portswitch
[*CE1-GigabitEthernet1/0/3] undo shutdown
[*CE1-GigabitEthernet1/0/3] port link-type trunk
[*CE1-GigabitEthernet1/0/3] port trunk allow-pass vlan 30 40
[*CE1-GigabitEthernet1/0/3] quit
[*CE1] commit
# 配置CE2。
[*CE2] interface gigabitethernet 1/0/3
[*CE2-GigabitEthernet1/0/3] portswitch
[*CE2-GigabitEthernet1/0/3] undo shutdown
[*CE2-GigabitEthernet1/0/3] port link-type trunk
[*CE2-GigabitEthernet1/0/3] port trunk allow-pass vlan 10 20
[*CE2-GigabitEthernet1/0/3] quit
[*CE2] commit
3. 在PE上创建VLANIF接口并配置IP地址
<HUAWEI> system-view
[~HUAWEI] sysname PE
[*HUAWEI] commit
[~PE] vlan batch 10 to 40
[*PE] interface gigabitethernet 1/0/1
[*PE-GigabitEthernet1/0/1] portswitch
[*PE-GigabitEthernet1/0/1] undo shutdown
[*PE-GigabitEthernet1/0/1] port link-type trunk
[*PE-GigabitEthernet1/0/1] port trunk allow-pass vlan 30 40
[*PE-GigabitEthernet1/0/1] quit
[*PE] interface gigabitethernet 1/0/2
[*PE-GigabitEthernet1/0/2] portswitch
[*PE-GigabitEthernet1/0/2] undo shutdown
[*PE-GigabitEthernet1/0/2] port link-type trunk
[*PE-GigabitEthernet1/0/2] port trunk allow-pass vlan 10 20
[*PE-GigabitEthernet1/0/2] quit
[*PE] interface Vlanif 10
[*PE-Vlanif10] ip address 10.110.6.3 24
[*PE-Vlanif10] quit
[*PE] interface Vlanif 20
[*PE-Vlanif20] ip address 10.110.5.3 24
[*PE-Vlanif20] quit
[*PE] interface Vlanif 30
[*PE-Vlanif30] ip address 10.110.4.3 24
[*PE-Vlanif30] quit
[*PE] interface Vlanif 40
[*PE-Vlanif40] ip address 10.110.3.3 24
[*PE-Vlanif40] quit
[*PE] commit
4. 检查配置结果
在VLAN10中的主机上配置缺省网关为VLANIF10接口的IP地址10.110.6.3/24。
在VLAN20中的主机上配置缺省网关为VLANIF20接口的IP地址10.110.5.3/24。
在VLAN30中的主机上配置缺省网关为VLANIF30接口的IP地址10.110.4.3/24。
在VLAN40中的主机上配置缺省网关为VLANIF40接口的IP地址10.110.3.3/24。
配置完成后，VLAN10、20、30及40之间的主机能够相互Ping通。
5. 配置文件
#CE1的配置文件。
#
sysname CE1
#
vlan batch 30 40
#
interface GigabitEthernet1/0/1
portswitch
undo shutdown
port link-type access
port default vlan 30
#
interface GigabitEthernet1/0/2
portswitch
undo shutdown
port link-type access
port default vlan 40
#
interface GigabitEthernet1/0/3
portswitch
undo shutdown
port link-type trunk
port trunk allow-pass vlan 30 40
#
return
#CE2的配置文件。
#
sysname CE2
#
vlan batch 10 20
#
interface GigabitEthernet1/0/1
portswitch
undo shutdown
port link-type access
port default vlan 10
#
interface GigabitEthernet1/0/2
portswitch
undo shutdown
port link-type access
port default vlan 20
#
interface GigabitEthernet1/0/3
portswitch
undo shutdown
port link-type trunk
port trunk allow-pass vlan 10 20
#
return
#PE的配置文件。
#
sysname PE
#
vlan batch 10 to 40
#
interface Vlanif10
ip address 10.110.6.3 255.255.255.0
#
interface Vlanif20
ip address 10.110.5.3 255.255.255.0
#
interface Vlanif30
ip address 10.110.4.3 255.255.255.0
#
interface Vlanif40
ip address 10.110.3.3 255.255.255.0
#
interface GigabitEthernet1/0/1
portswitch
undo shutdown
port link-type trunk
port trunk allow-pass vlan 30 40
#
interface GigabitEthernet1/0/2
portswitch
undo shutdown
port link-type trunk
port trunk allow-pass vlan 10 20
#
return
扫一扫
2225
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
