S7-1500与两台S7-1200 Profinet 通讯

警告：

         本方案实现的是S7-1500和2台S7-1200都组态在同一个博图软件中，然后实现S7-1500和2台S7-1200之间的Profinet通信，参见下图：

    并不是大家想像的博图软件中只组态一台S7-1500，然后通过网络和其它2台S7-1200进行Profinet通信！！！

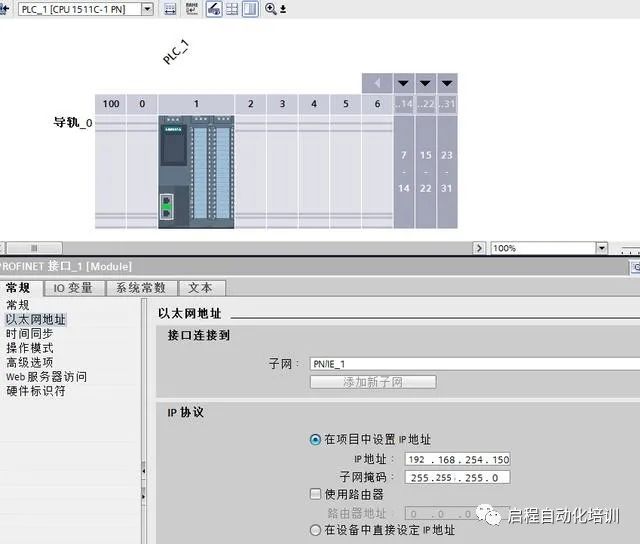

1、新建项目，添加CPU 1511C-1 PN

     添加新子网 PN/IE_1，设置IP:192.168.254.150

2、切换到网络视图，从右边"硬件目录"中添加控制器 CPU1217

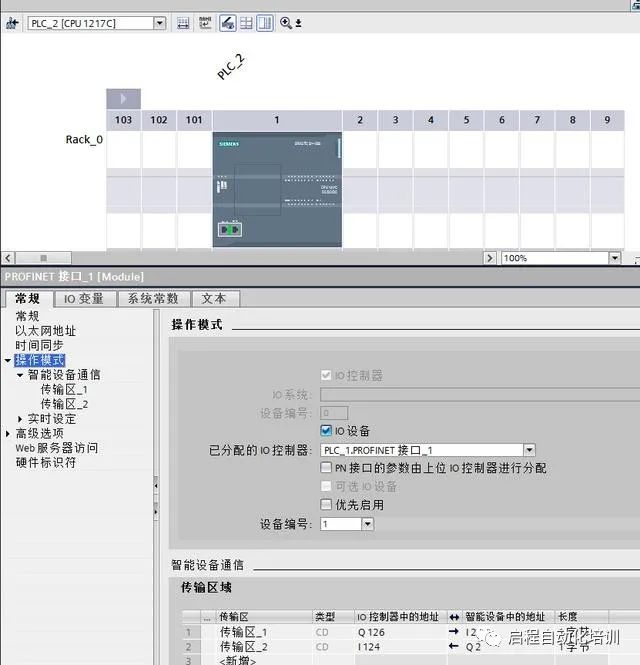

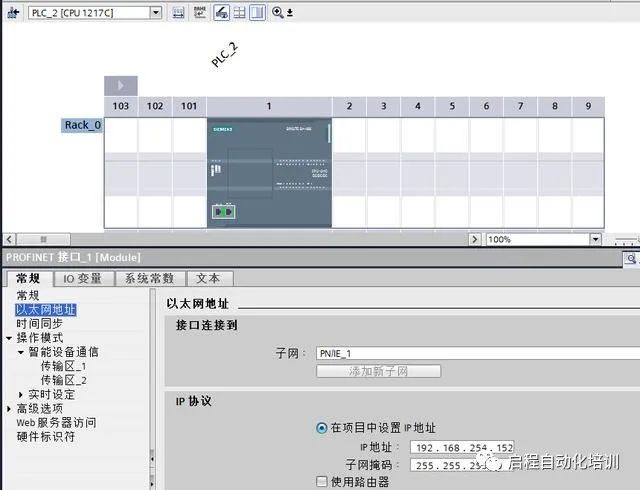

3、选中CPU1217切换到"设备视图"。双击CPU网口，选中"以太网地址"，在"子网"中选择"PN/IE_1"，设置IP:192.168.254.152 。选中"操作模式"勾选"IO设备"，在"已分配的IO控制器"中选"PLC1.profinet 接口_1",设置"智能设备通讯"如图：

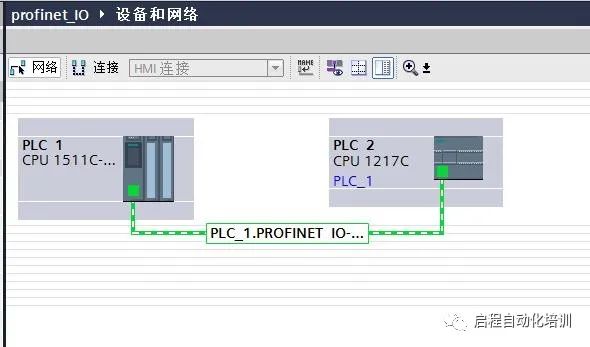

 切换到"网络视图"发现已建立好"PLC1.profinet IO"连接。

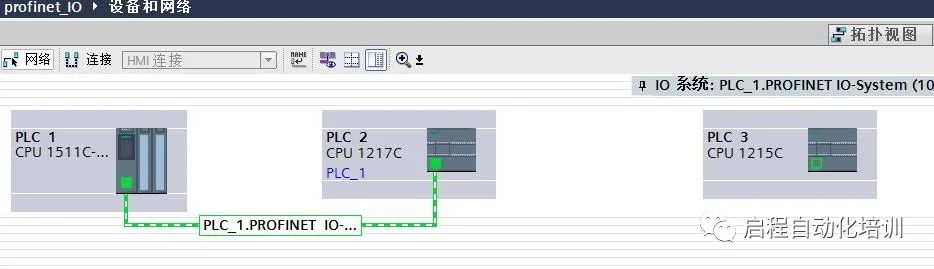

4、在"网络视图"中，从右边"硬件目录"中添加控制器 CPU1215

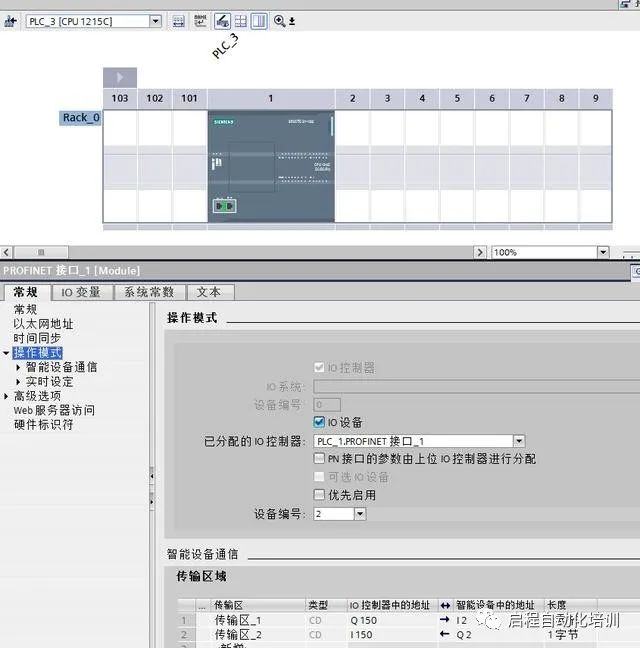

5、选中CPU1215切换到"设备视图"。双击CPU网口，选中"以太网地址"，在"子网"中选择"PN/IE_1"，设置IP:192.168.254.153 。选中"操作模式"勾选"IO设备"，在"已分配的IO控制器"中选择"PLC1.profinet 接口_1",设置"智能设备通讯"如图：

切换到"网络视图"发现3块PLC已处于同一"PLC1.profinet IO"连接中。

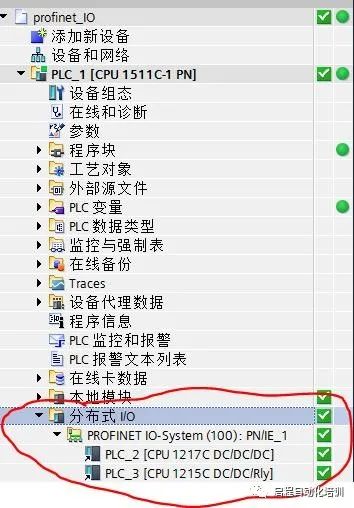

6、在CPU1511的下拉列表中可以看到多出了"分布式IO"项

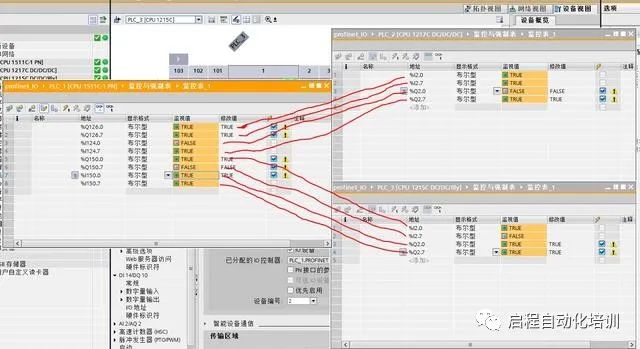

7、将程序分别下载到PLC中，分别建立监控表，输入地址测试通讯正常
