软件架构概述

架构背景与目的、定义、作用

在软件需求和设计之间存在一条很难逾越的鸿沟，从而很难有效的将需求转换为相应的设计，从而设计出软件架构，目的是在软件需求与设计之间建立桥梁，解决系统结构和需求想实现平摊过度的问题。
【口诀："架构搭桥梁,需求到设计"】

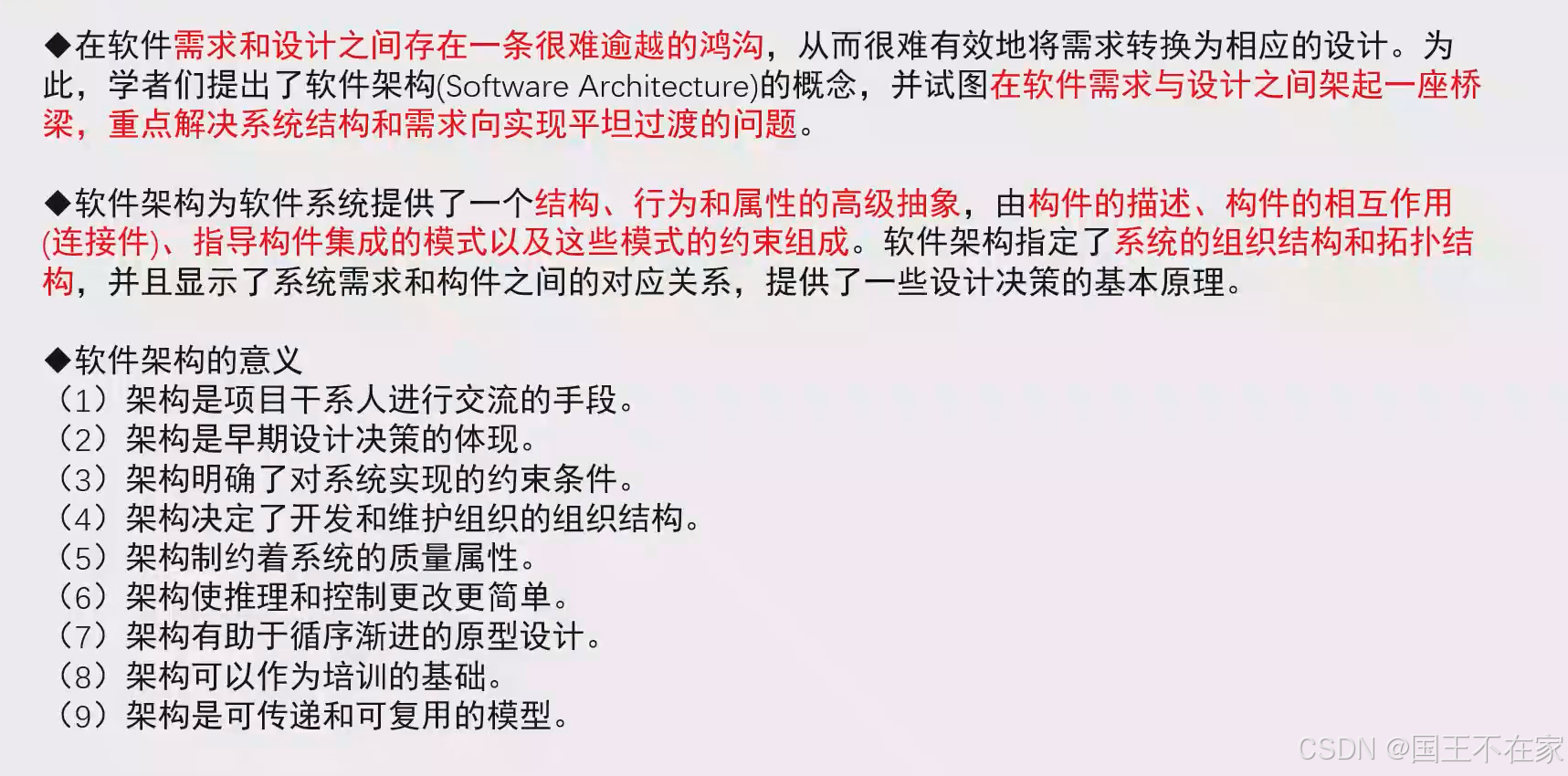

软件架构定义：软件架构为系统提供了一个结构、行为和属性的高级抽象，由构件的描述，构
件的相互作用（连接件），指导构件集成的模式以及这些模式的约束组成。
【定义-口诀：结构行为属性高抽象、构件描述相作用、指导构件模式与约束。】

软件架构指定了系统的组织结构和拓扑结构，并且显示了系统需求和构件之间的对应关系，提供了一些设计决策的基本原理。
【作用-口诀：架构桥梁五作用:跨鸿沟、做抽象、定结构、对需求、给原理】

习题

1、模拟

1、简述软件架构在需求分析和设计之间起到的桥梁作用。

参考答案:

软件架构的桥梁作用主要体现在:

1) 解决了需求和设计之间的鸿沟问题

2) 提供了系统的高级抽象

3) 指定了系统的组织结构和拓扑结构

4) 显示了系统需求和构件之间的对应关系

5) 提供了设计决策的基本原理

口诀:"架构桥梁五作用:跨鸿沟、做抽象、定结构、对需求、给原理"

2、软件架构为系统提供了一个__的高级抽象,由_、_、指导构件集成的模式以及这些模式的约束组成。

答案：1、结构、行为和属性
2、构件的描述、构件的相互作用(连接件)

软件架构建模

4个阶段与5个模型

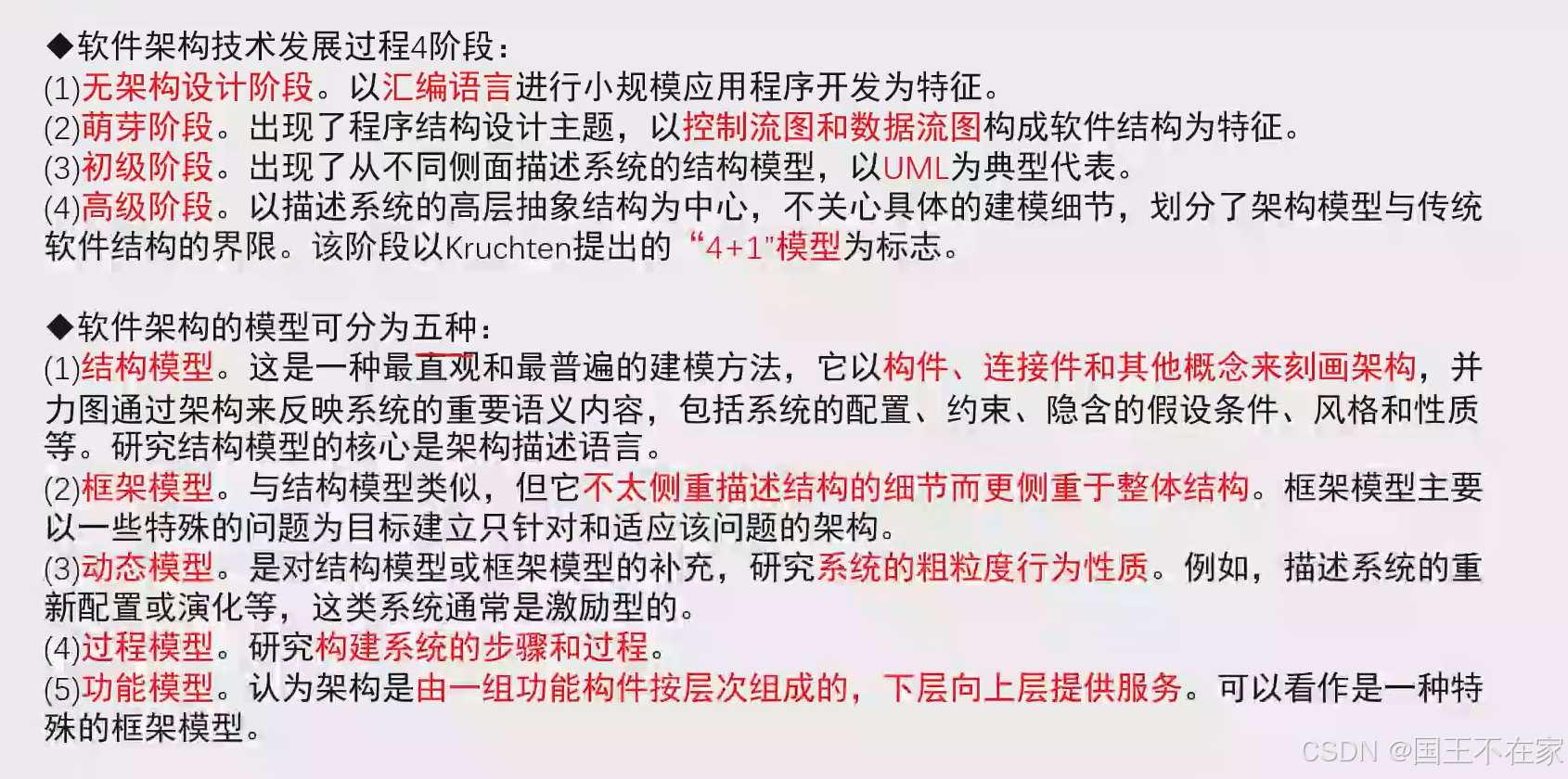

软件架构发展的4个阶段

无架构设计阶段：汇编语言
萌芽阶段：以控制流图、数据流图（结构化设计）构成软件结构的特征
初级阶段：不同侧面描述系统的结构模型，以UML为典型代表。
高级阶段：描述系统的高层抽象结构为中心，不关心具体的建模细节，划分了架构模型与传统结构的界限。以4+1模型为标志。

【口诀：无萌初高四阶段，汇编（控制、数据）流图UML，4+1走向高】

软件架构的5种模型

结构模型：直观且普遍的建模方法，以构件、连接件和其他干练刻画架构，通过架构反映系统的重要语义内容，包括系统的配置、约束、隐含的假设条件、风格和性质能，研究结构模型的核心是架构描述语言。
框架模型：与结构模型类似，但是他不太侧重描述结构的细节而是侧重整体结构。框架模型主要以一些特殊的问题为目标建立只针对特定问题的架构。
动态模型：对结构模型或框架模型的补充，研究系统的粗粒度行为性质。例如描述系统的重新配置，这类系统通常师激励性的，
过程模型：研究构建系统的步骤和过程。
功能模型：认为架构是一组功能构件按层次组成的，下层想上层提供服务。

【口诀：结构最普遍,框架重整体,细节不关心；动态看行为,过程重步骤,功能讲分层】

习题

1、软件架构发展的第二阶段(萌芽阶段)的主要特征是

A. 汇编语言

B. 以UML为典型代表

C. 以控制流图、数据流图构成软件结构

D. 以4+1模型为标志

答案: C

解析: 萌芽阶段以控制流图、数据流图(结构化设计)构成软件结构为特征。

口诀:"萌芽看流图,控制加数据"

2、下列关于框架模型的描述,错误的是

A. 与结构模型类似

B. 侧重描述结构细节

C. 针对特定问题建立架构

D. 侧重整体结构

答案: B

解析: 框架模型不太侧重描述结构细节而是侧重整体结构。

口诀:"框架重整体,细节不关心"

3、关于软件架构的5种模型,下列说法正确的有

A. 结构模型是最直观且普遍的建模方法

B. 动态模型研究系统的粗粒度行为特质

C. 过程模型研究构建系统的步骤和过程

D. 功能模型认为架构是一组功能构件按层次组成的

答案: ABCD

解析: 这些都是5种模型的正确特征。

口诀:"结构最普遍,动态看行为,过程重步骤,功能讲分层"

4、软件架构发展经历了从、、_到__四个阶段。

答案: 无架构设计阶段、萌芽阶段、初级阶段、高级阶段

记忆口诀:"无萌初高四阶段,从汇编到4+1"

5、某公司正在开发一个大型分布式系统,目前处于架构设计阶段。

问题1: 该系统处于软件架构发展的哪个阶段?为什么?

参考答案:

应该处于高级阶段,因为:

1) 需要描述系统的高层抽象结构

2) 不过分关注具体建模细节

3) 需要划分架构模型与传统结构的界限

4) 适合使用4+1视图模型来描述系统

问题2: 在进行架构建模时,应该如何运用5种模型?

参考答案:

应该综合运用5种模型:

1) 使用结构模型描述系统的基本构件和连接关系

2) 用框架模型把握整体架构

3) 通过动态模型描述系统的重构和演化

4) 采用过程模型规划系统构建步骤

5) 运用功能模型设计系统的分层服务

口诀:"五模型配合用,系统更完善"

高级阶段的4+1模型-【重要】

知识

【口诀："四加一来记清：逻辑开发进物景"】

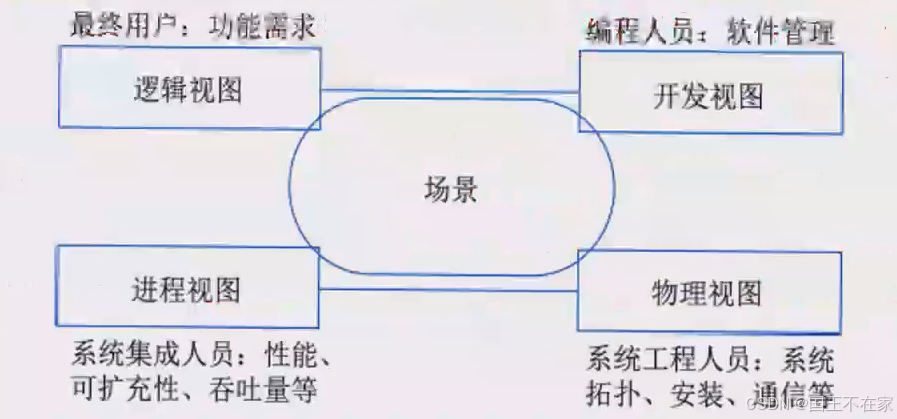

（1）逻辑视图。主要支持系统的功能需求，即系统提供给最终用户的服务。在0O技术中，用类图
来描述逻辑视图。使用的风格为面向对象的风格。

主要特点：功能需求为主
应用工具：OO技术类图
设计风格：面向对象

【口诀："逻辑图中见功能,最终用户得其用，面向对象的风格"】

（2）开发视图。也称为模块视图，在UML中被称实现视图，它主要侧重于软件模块的组织和管理。开发视图要考虑软件内部的需求。通过系统VO 关系的模型图和子系统图来描述。

别名：模块视图
重点：软件模块组织管理
描述：通过VO关系模型

【口诀："开发看模块，UML是实现，不忘软件管理与需求，VO子系统图来描述"】

（3）进程视图。侧重于系统的运行特性，主要关注一些非功能性需求。强调并发性、分布性、系统集成性和容错能力，定义了逻辑视图中的各个类的操作具体是在哪一个线程中被执行的。

关注点：系统集成人员(架构师)、运行特性
重点：非功能性需求
特征：并发性、分布性、系统集成性

【口诀："进程重运行，非功能性强，并发分布集成忙"】

（4）物理视图。在UMIL中被称为部署视图，主要考虑如何把软件映射到硬件上，它通常要考虑到解决系统拓扑结构、系统安装和通信等问题。

UML称呼：系统工程人员（运维）、部署视图
主要任务：软件映射硬件
关注点：系统拓扑结构与通信

【口诀："物理部署图，软硬要映射，拓扑通信记心上"】

（5）场景。可以看作是那些重要系统活动的抽象，它使4个视图有机联系起来，从某种意义上说场
景是最童要的需求抽象。对应UML中的用例视图。它可以帮助架构设计师找到构件及其相互关系。

作用：串联其他四视图
表现：用例图展示
价值：帮助架构师找构件关系

【口诀："场景来串联，UML是用例，助力构件与相互关系"】

习题

1、模拟

一、单选题

1、在4+1视图模型中,主要支持系统功能需求、系统提供给最终用户服务的是:

A. 开发视图

B. 逻辑视图

C. 进程视图

D. 物理视图

答案: B

解析: 逻辑视图主要支持系统的功能需求,在OO技术中用类图来描述。

口诀:"逻辑图中见功能,最终用户得其用"

2、在UML中被称为部署视图,主要考虑如何把软件映射到硬件上的是:

A. 物理视图

B. 进程视图

C. 开发视图

D. 场景视图

答案: A

解析: 物理视图在UML中称为部署视图,关注软件到硬件的映射。

口诀:"物理即部署,软硬映射配"

二、多选题

关于进程视图的描述,正确的有:

A. 侧重于系统的运行特性

B. 主要关注非功能性需求

C. 强调并发性、分布性

D. 关注系统集成性和容错能力

答案: ABCD

解析: 这些都是进程视图的特征。

口诀:"进程四特性:运行非功能,并发又分布,集成保容错"

三、判断题

1、场景视图可以作为其他四个视图的驱动和黏合剂,通过用例图来表示。

答案: 对

解析: 场景视图(+1)确实起到连接其他四视图的作用。

口诀:"场景来串联,用例作黏合"

2、开发视图也称为实现视图,主要关注系统的性能需求。

答案: 错

解析: 开发视图(模块视图)主要关注软件模块的组织和管理。

口诀:"开发重模块,组织与管理"

四、案例分析题

案例: 某公司正在开发一个分布式电商系统,需要从不同视角来描述系统架构。

问题1: 如果需要描述系统的订单处理功能,应该使用哪个视图?为什么?

参考答案:

应该使用逻辑视图,因为:

1) 订单处理是系统的核心功能需求

2) 需要展示给最终用户的服务

3) 可以通过OO技术的类图来描述

4) 体现了面向对象的设计风格

问题2: 如果需要说明系统的并发处理能力,应该使用哪个视图?

参考答案:

应该使用进程视图,因为:

1) 关注系统的运行特性

2) 处理非功能性需求

3) 强调系统的并发性

4) 关注系统的性能表现

五、填空题

1、4+1视图模型中的开发视图在UML中也称为视图,主要通过关系的模型和子系统图来描述。

答案: 实现、VO(视图-对象)

2、场景视图通过来表达,它可以帮助架构设计师找到及其相互关系。

答案: 用例图、构件

软件架构风格-1-【重要】

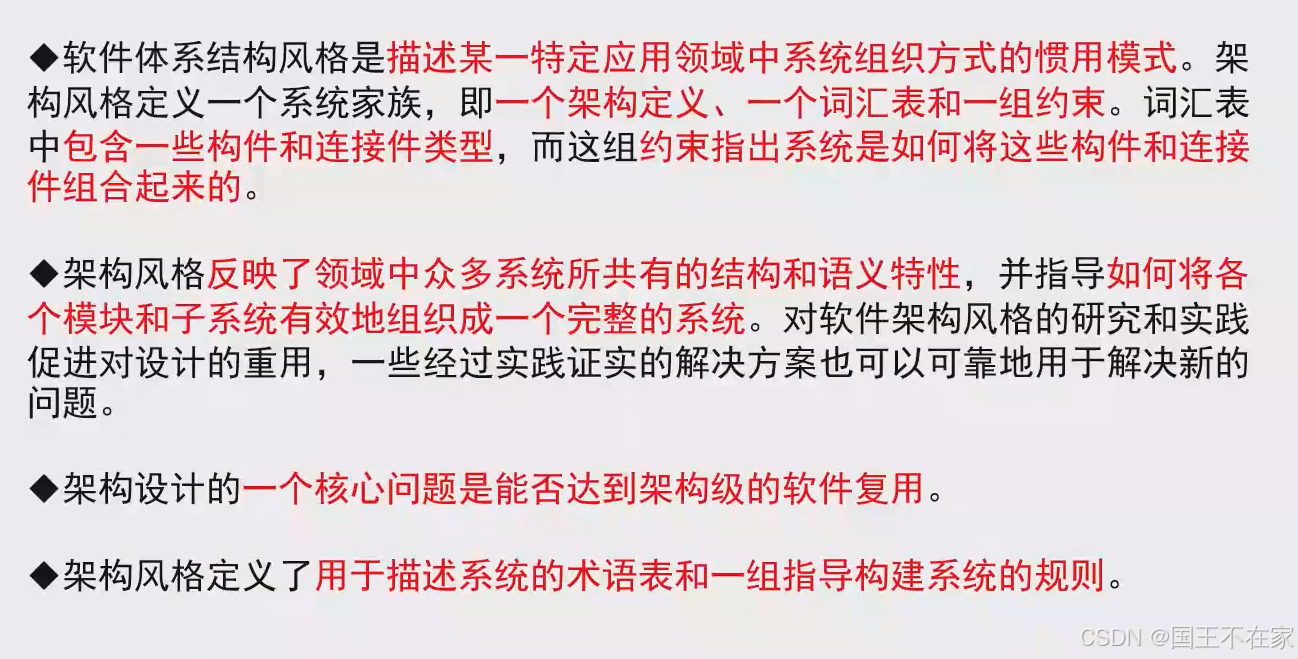

基本介绍

架构风格描述系统组织方式和管用模式，是反映系统共有的结构和语义特性，看重对系统设计的重用。

架构设计的核心问题是是否到达结构级的软件复用。

架构风格定义了用于描述系统的术语表和一组知道构建系统的规则。

有以下5大类。

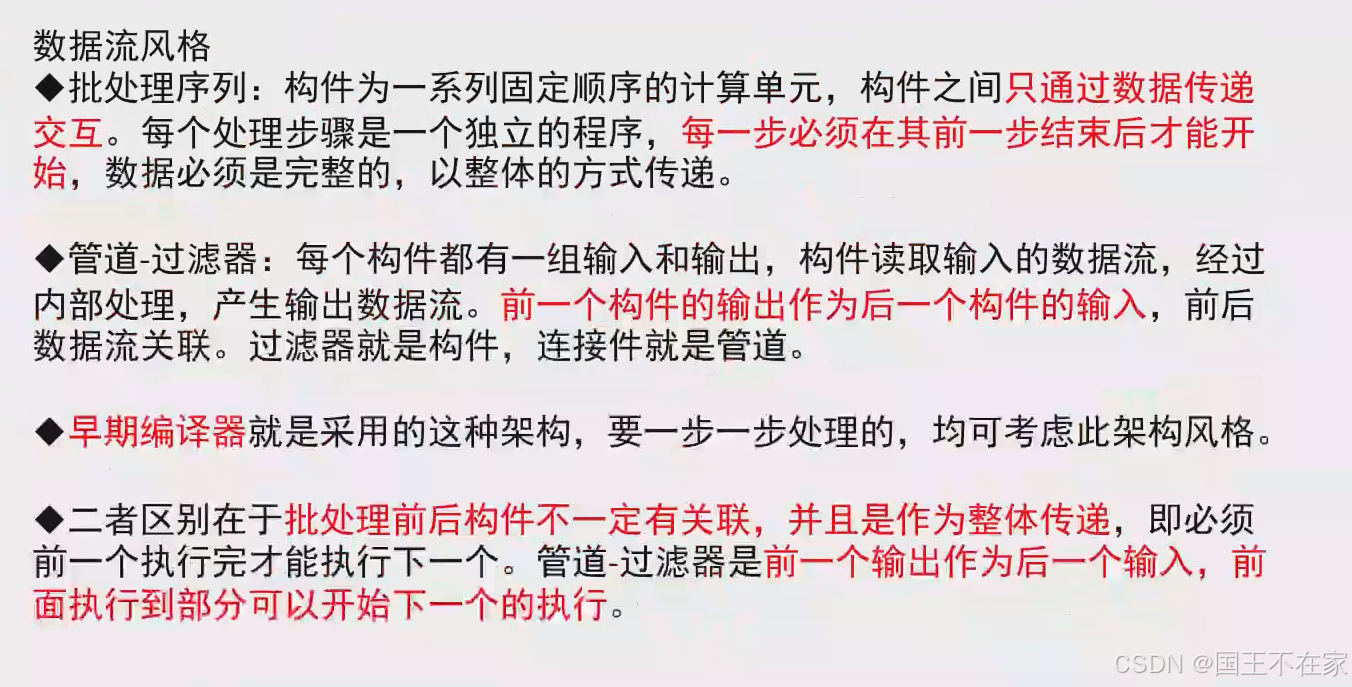

1、数据流风格

分为批处理、管道过滤器
批处理序列：构件只通过数据传递交互，每个处理步骤是独立的程序。前后构件不一定有关联，所以必须等前一步结束才能开始，数据必须完整，以整体的方式传递。
管道过滤器：流式传输，前一个构件的输出作为后一个构件输入，前面执行一部分也可以开始下一个执行。

1、批处理序列

【批处理：数据完整传递、独立的步骤、前一个结束才开始。应用：工资系统、数据仓库、日志系统】

2、管道过滤器

【管道过滤器：流式传输、输出作为输入。应用：linux命令行、音视频处理、编译器、】

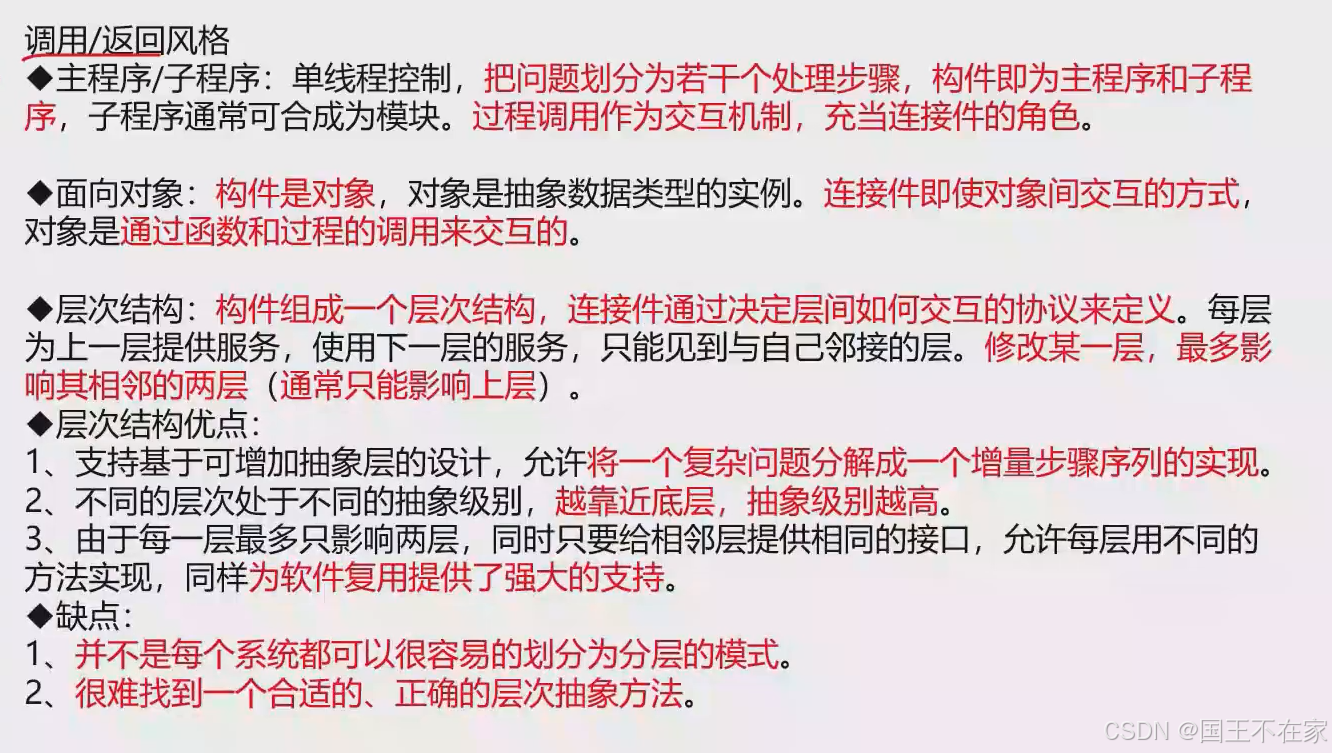

2、调用/返回风格

调用/返回风格的主要特点：

程序控制流程清晰，遵循"调用-执行-返回"的模式

强调模块化和结构化设计

具有良好的可维护性和可理解性

支持层次化的系统设计

适合处理顺序性的业务逻辑

分为：主子程序、面向对象、层次结构

1、主程序/子程序

单线程控制，把问题分成若干处理步骤，构件即为主程序和子程序，子程序通常可合成为模块。过程调用作为交互机制，充当连接件的角色。

特点：

单一控制流

自顶向下的设计方法

模块化程序设计

清晰的调用层次

应用场景：

批处理程序

命令行工具

数据处理应用

计算密集型应用

简单的工具软件

应用：

文本处理工具：
主程序：文件处理
  - 子程序1：文件读取
  - 子程序2：文本解析
  - 子程序3：结果输出

2、面向对象

构件是对象，对象是抽象数据类型的实力。连接件就是对象间交互的方式。对象是通过函数和过程调用来交互的。

特点：

数据和操作封装在一起

支持继承和多态

对象之间通过消息传递交互

更好的代码重用性

应用场景：

图形用户界面（GUI）应用

企业级应用系统

游戏开发

Web应用程序

移动应用开发

实际应用例子：

电商系统：
- 订单对象
  - 购物车对象
  - 用户对象
  - 支付对象
  - 商品对象

3、层次结构

构件组成一个层次结构，连接件通过决定城建如何交互的协议来定义。每层为上一层提供服务，使用下一层的服务，只能剪刀与自己邻接的成。修改某一层，最多影响期相邻的两层（通常只影响上层。）

层次结构优点：允许将复杂问题分解成一步一步实现。越靠近底层，抽象级别越高；因为分层所以软件复用更好。
层次结构缺点：有些系统很难划分层。层越多性能越低

特点：

系统分层设计

每层只与相邻层交互

高内聚，低耦合

良好的可维护性和可扩展性

应用场景：

网络协议（如TCP/IP协议栈）

操作系统

企业应用架构

数据库管理系统

分布式系统

实际应用例子：

典型的Web应用三层架构：
表现层（UI Layer）
  ↓↑
业务逻辑层（Business Layer）
  ↓↑
数据访问层（Data Access Layer）

各风格的比较：

风格	优点	缺点	适用场景
主程序/子程序	简单直观，容易理解	灵活性较差，代码重用有限	简单的顺序处理程序
面向对象	重用性好，扩展性强	设计复杂，可能过度设计	复杂的交互系统
层次结构	关注点分离，易于维护	性能开销，可能过度分层	大型企业级应用

选择建议：

如果是简单的数据处理程序，选择主程序/子程序风格

如果是需要大量对象交互的系统，选择面向对象风格

如果是复杂的企业级应用，选择层次结构风格

在实际应用中，这三种风格常常会结合使用

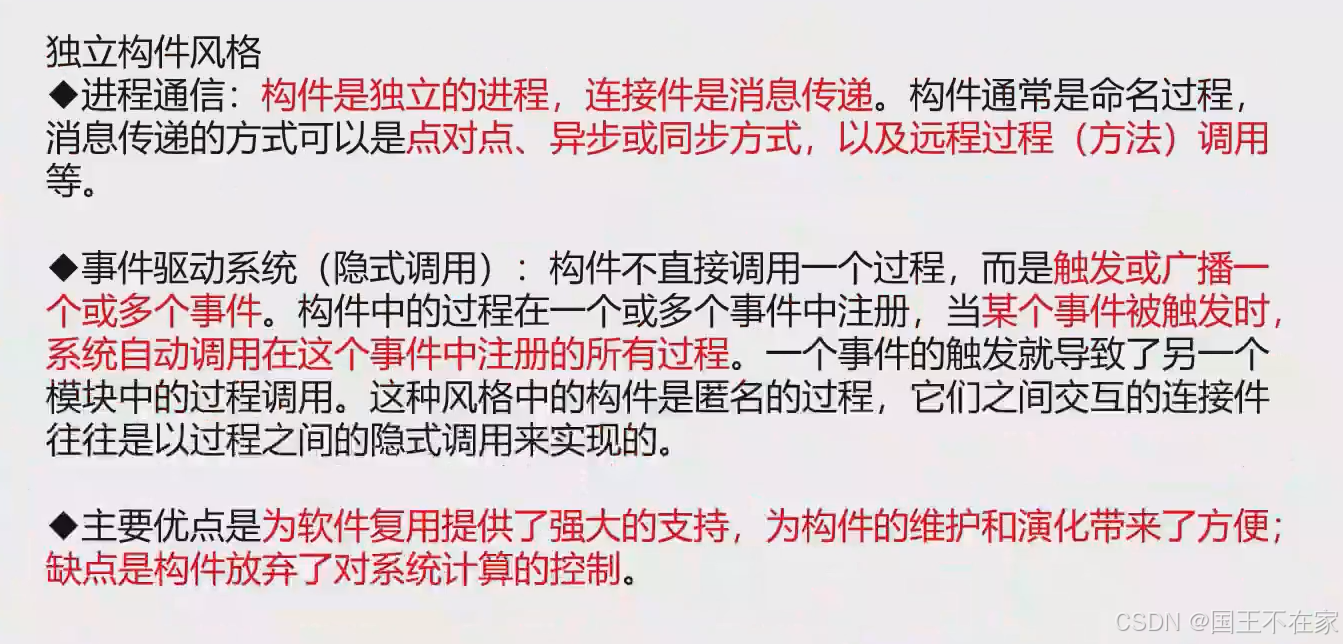

3、独立构件风格

【大型复杂的分布式系统、良好的扩展和维护】

独立架构分为：进程通信、事件驱动系统
进程通信：构件是独立的进程，连接件是消息传递。消息传递有点对点，异步、同步、以及远程调用。
事件驱动：也就是消息队列，事件触发

独立架构的优点：软件复用提供强大支持，维护方便
缺点：放弃了对系统计算的控制。

独立构件风格的主要特点：

构件之间相互独立

松耦合设计

支持分布式部署

高度模块化

良好的可扩展性

优缺点分析：

优点：

强大的软件复用能力

维护和升级方便

系统扩展性好

支持分布式部署

故障隔离性好

缺点：

放弃了对系统计算的直接控制

系统行为预测较难

可能存在性能开销

调试和测试相对复杂

系统一致性维护困难

选择建议：

应选择独立构件风格的场景：

需要高度模块化的系统

大型复杂的分布式系统设计

需要良好扩展性的系统

对系统可维护性要求高

需要支持动态更新的系统

不建议使用的场景：

实时性要求极高的系统

资源受限的嵌入式系统

需要严格控制计算过程的场景

简单的单体应用

1、进程通信

特点：

构件是独立的进程

通过消息传递进行通信

支持多种通信模式

进程间相互独立运行

通信方式：

点对点通信

异步通信

同步通信

远程过程调用(RPC)

应用场景：

分布式系统

微服务架构

操作系统

并行计算系统

大型分布式应用

实际应用例子：

微服务系统：
- 用户服务进程
- 订单服务进程
- 支付服务进程
- 库存服务进程
它们通过消息队列或RPC相互通信

2、事件驱动系统

特点：

基于事件触发

构件通过事件注册和监听

支持异步处理

松散耦合

高度可扩展

事件处理机制：

事件发布/订阅

事件队列

事件处理器

事件总线

应用场景：

GUI应用程序

实时监控系统

消息中间件

网络服务器

IoT应用

实际应用例子：

股票交易系统：
- 价格变动事件
- 交易完成事件
- 市场状态事件
- 风险预警事件
各个组件订阅关注的事件并作出响应

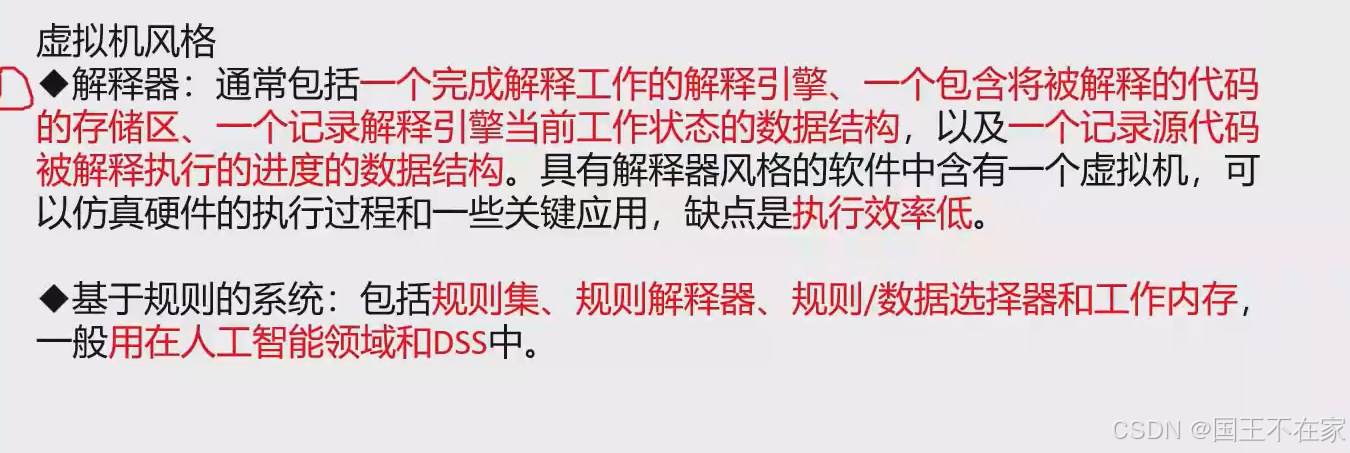

4、虚拟机风格

虚拟机分格：

提供一个抽象层，模拟另一个计算环境

将平台相关的实现细节与应用逻辑分离

支持跨平台运行

提供统一的执行环境

解释器：包含一个解释引擎，解释代码的存储区，记录解释引擎状态的数据结构，记录解释进度的数据结构，内含一个虚拟机，仿真硬件的执行过程。缺点是效率低
基于规则的系统：包含规则集、规则解释器、规则/数据选择器和工作内存。一般用在人工智能和DSS（决策支持）中。

1、解释器

特点：

包含解释引擎

动态执行代码

逐条解释执行

提供运行时环境

组成部分：

解释引擎（执行核心）

代码存储区

状态数据结构

进度跟踪结构

虚拟机实现

应用场景：

编程语言虚拟机（如JVM、Python解释器）

脚本语言执行器

浏览器JavaScript引擎

模拟器和仿真器

实际例子：

Java虚拟机（JVM）架构：
- 类加载器
- 运行时数据区
- 执行引擎
- 本地接口

优缺点：

优点：

平台独立性好

灵活性高

安全性好

便于调试

缺点：

执行效率较低

资源消耗较大

启动时间较长

2、规则系统

特点：

规则驱动

知识与控制分离

支持动态决策

易于维护和扩展

核心组件：

规则集（Rule Base）

存储业务规则

定义处理逻辑

规则解释器（Rule Interpreter）

解释规则

执行规则逻辑

规则/数据选择器（Selector）

选择适用规则

处理规则冲突

工作内存（Working Memory）

存储当前状态

临时数据存储

应用场景：

决策支持系统（DSS）

专家系统

人工智能应用

业务规则引擎

智能推荐系统

实际应用例子：

保险理赔系统：
规则集：
  - 理赔条件规则
  - 金额计算规则
  - 风险评估规则
工作内存：
  - 客户信息
  - 保单数据
  - 理赔状态

架构特点比较

特性	解释器	基于规则的系统
执行方式	逐条解释	规则匹配驱动
适用场景	通用计算	决策逻辑
性能特点	较慢	依赖规则复杂度
灵活性	中等	很高

使用解释器风格当：

需要跨平台运行

需要动态执行代码

安全性要求高

开发灵活性重要

使用规则系统当：

业务规则频繁变化

需要复杂决策逻辑

需要知识工程支持

需要专家系统功能

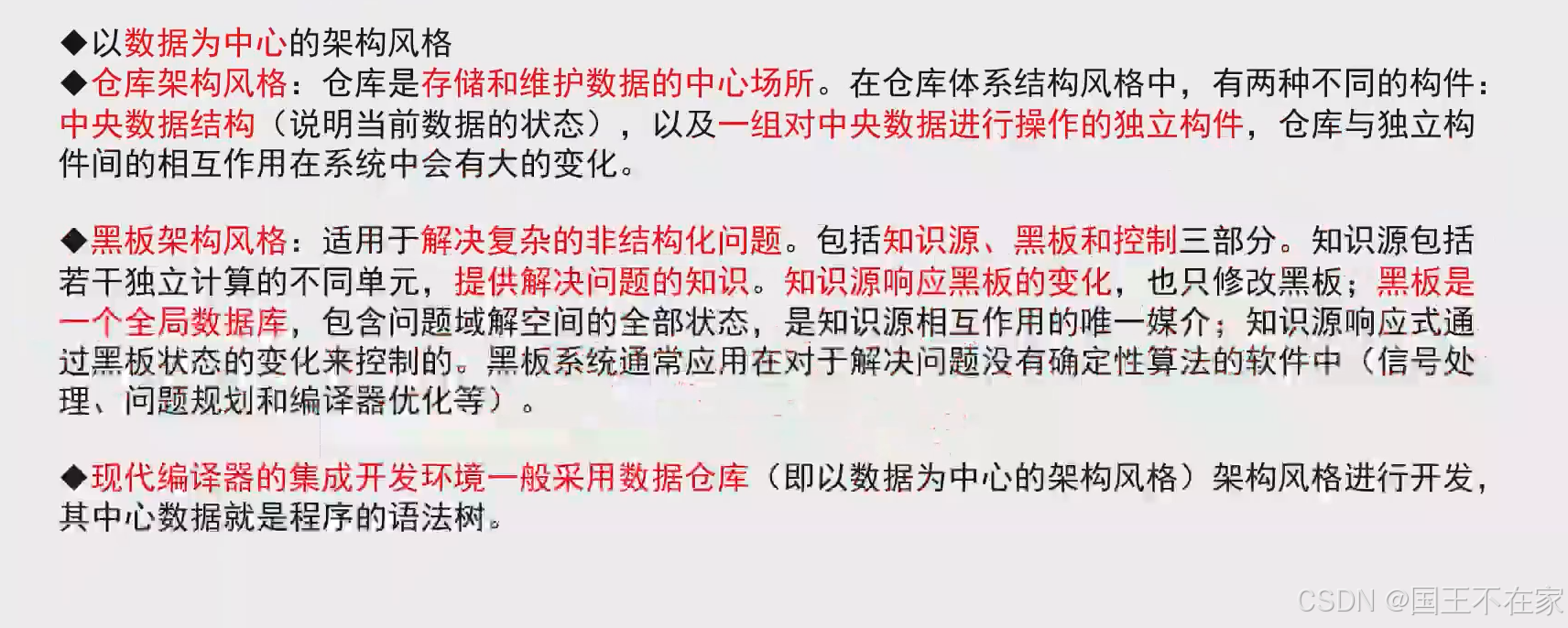

5、数据中心风格

数据中心结构风格

仓库架构风格：仓库是存储和维护数据的中心场所。两种构件：中央数据结构+一组对中央数据进行操作的独立构件。
黑板架构风格：解决复杂的非结构化问题，包括知识元、黑板、控制3部分；黑板是一个全局数据库

现在编译器的继承开发一般采用数据仓库架构风格。其中心数据就是程序的语法树。

数据中心风格的基本特点：

以数据为核心

数据与处理分离

支持多个处理组件并行操作

适合数据密集型应用

良好的数据一致性

1、仓库架构

特点：

中央数据存储

独立操作组件

数据持久化

组件间松耦合

组成部分：

中央数据结构

数据存储

数据模型

一致性控制

独立操作组件

数据处理单元

业务逻辑实现

数据访问接口

应用场景：

数据库管理系统

代码管理系统

配置管理系统

现代编译器（语法树处理）

实际应用例子：

编译器系统：
中央数据结构：
  - 语法树
  - 符号表
  - 中间代码

操作组件：
  - 词法分析器
  - 语法分析器
  - 语义分析器
  - 代码生成器

2、黑板架构

特点：

适合复杂问题求解

支持多种解决策略

动态问题解决过程

知识源独立性

核心组件：

黑板（全局数据库）

问题状态

部分解决方案

中间结果

知识源

专门的问题解决模块
独立的专家系统

特定领域知识

控制组件

调度策略
知识源选择

解决过程控制

应用场景：

语音识别系统

图像理解

智能决策支持

复杂问题求解

实际应用例子：

智能诊断系统：
黑板：
  - 患者症状数据
  - 检查结果
  - 诊断假设

知识源：
  - 症状分析器
  - 病因推理器
  - 治疗方案生成器

控制器：
  - 诊断策略选择
  - 知识源调度

比较

比较分析：

特性	仓库架构	黑板架构
数据集中度	高	中
处理方式	独立处理	协作处理
适用场景	数据管理	问题求解
扩展性	好	很好

选择仓库架构当：

需要中央化数据管理

多个组件需要访问同一数据

需要保证数据一致性

组件相对独立

选择黑板架构当：

问题复杂且非结构化

需要多种解决策略

需要协作式问题解决

解决方案不确定

习题

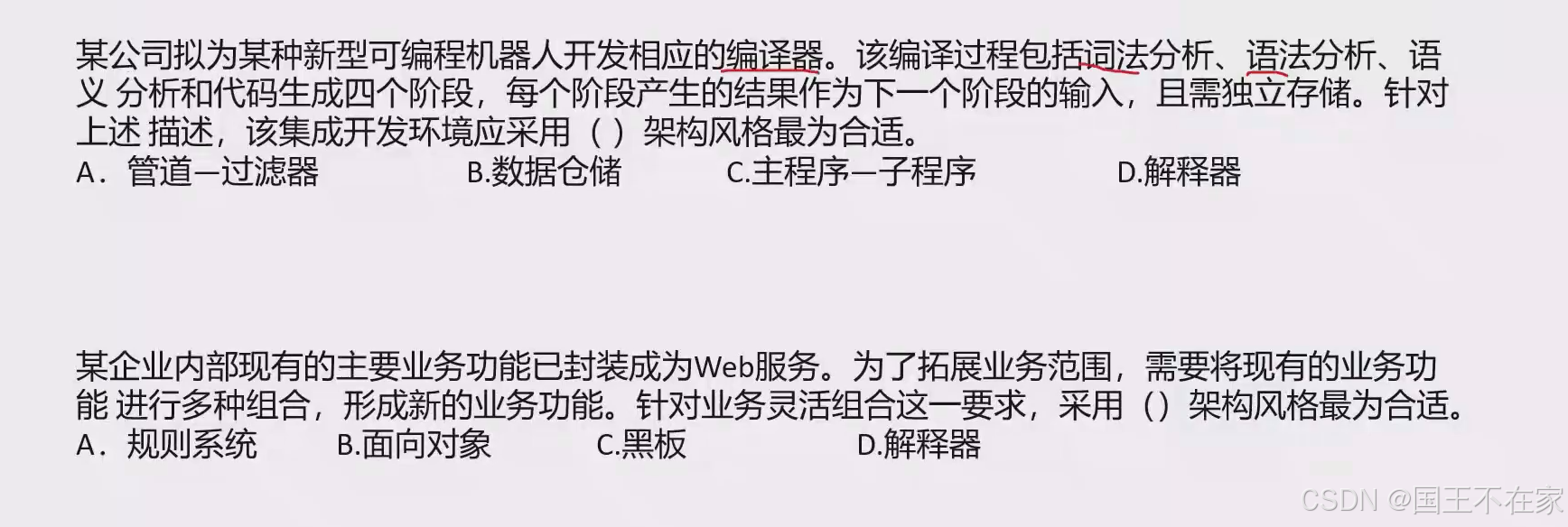

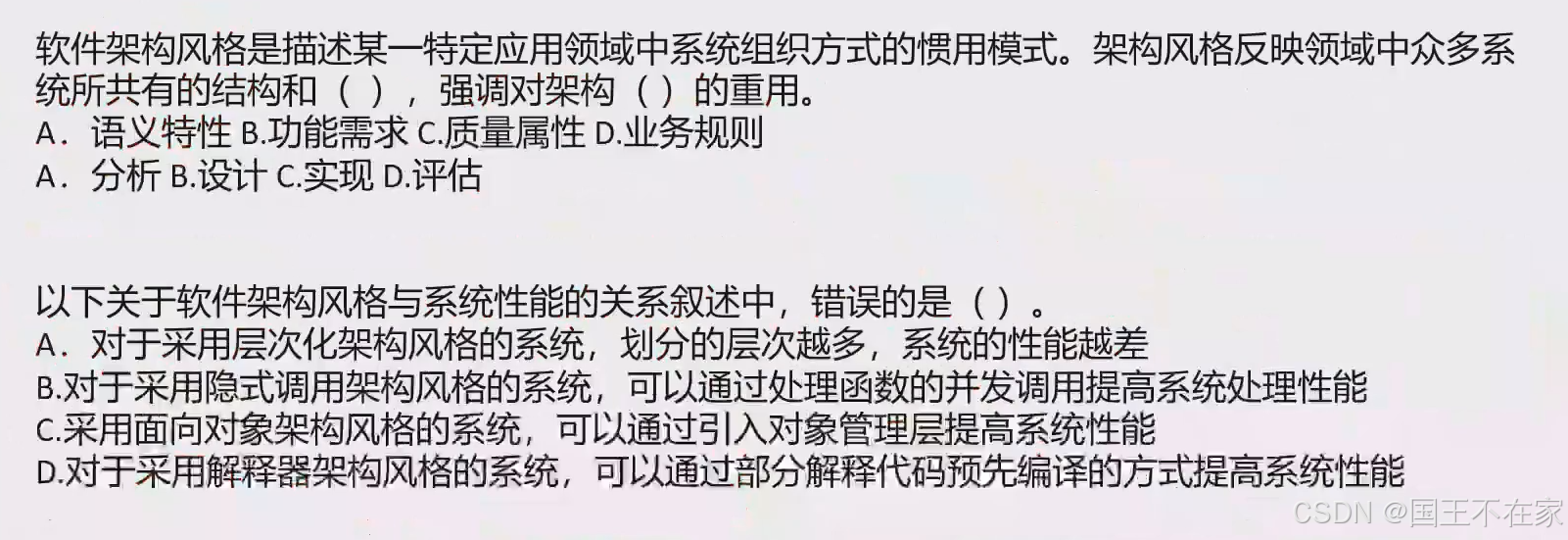

1、视频

1、语义特性
设计

2、C，引入对象管理层会降低性能。

2、视频

1、结果作为输入，是管道过滤器 A

2、C，面向对象不够灵活，黑板支持动态组合和灵活配置、规则系统+解释器属于虚拟机

3、模拟

一、选择题
下列关于数据流风格的描述正确的是（ ）
A. 主要关注数据的存储
B. 批处理序列是其代表
C. 强调构件间的控制关系
D. 适合实时处理系统
答案：B
解析：数据流风格主要关注数据的传输和处理，批处理序列是其典型代表。

管道-过滤器风格的主要特点是（ ）
A. 每个过滤器都有固定的输入输出
B. 过滤器之间可以任意连接
C. 过滤器必须同步工作
D. 数据必须双向流动
答案：A
解析：管道-过滤器风格中，每个过滤器都有明确定义的输入和输出接口。

以下哪种架构风格最适合处理大量数据的离线分析任务？（ ）
A. 事件驱动架构
B. 批处理序列
C. 管道-过滤器
D. 虚拟机架构
答案：B
解析：批处理序列适合处理大量数据的离线分析，如数据仓库ETL过程。

某系统需要实现实时视频流处理，应该选择哪种架构风格？（ ）
A. 批处理序列
B. 管道-过滤器
C. 黑板架构
D. 主程序-子程序
答案：B
解析：管道-过滤器支持流式处理，适合视频流这类需要实时处理的场景。

操作系统的分层设计采用的是哪种架构风格？（ ）
A. 数据中心风格
B. 层次结构风格
C. 虚拟机风格
D. 独立构件风格
答案：B
解析：操作系统采用层次结构风格，每层为上层提供服务，使用下层服务。

Java虚拟机（JVM）采用的主要架构风格是（ ）
A. 解释器风格
B. 层次结构风格
C. 事件驱动风格
D. 管道-过滤器风格
答案：A
解析：JVM使用解释器风格，包含解释引擎和代码存储区等组件。

微服务架构主要采用的是哪种风格？（ ）
A. 主程序-子程序
B. 独立构件风格
C. 黑板架构
D. 批处理序列
答案：B
解析：微服务架构采用独立构件风格，服务间通过消息传递通信。

二、多选题
以下哪些属于调用-返回风格的特征（ ）
A. 主程序-子程序
B. 面向对象
C. 分层系统
D. 管道过滤
答案：ABC
解析：调用-返回风格包括主程序-子程序、面向对象和分层系统三种主要形式。

独立构件风格的特点包括（ ）
A. 构件之间通过数据共享通信
B. 构件可以独立添加或删除
C. 构件之间松耦合
D. 构件必须同步运行
答案：ABC
解析：独立构件风格强调构件的独立性和松耦合性。

下列哪些特征属于管道-过滤器风格？（ ）
A. 支持流式处理
B. 构件间通过数据流连接
C. 必须等待前一步骤完全结束
D. 支持并行处理
答案：ABD
解析：管道-过滤器支持流式处理、数据流连接和并行处理，但不要求等待前步骤完全结束。

层次结构风格的特点包括（ ）
A. 每层只能与相邻层交互
B. 修改某层最多影响相邻两层
C. 越底层抽象程度越高
D. 层数越多性能越好
答案：ABC
解析：层次结构的特点是层间交互限制、影响范围有限、抽象程度分布，但层数增加会影响性能。

三、判断题
虚拟机风格适合需要跨平台移植的系统。（ ）
事件驱动风格中，构件之间必须保持同步。（ ）
解释器风格只适用于特定领域的问题。（ ）
答案：
正确。虚拟机风格通过抽象层实现跨平台。
错误。事件驱动风格是异步的。
正确。解释器风格通常用于特定领域语言的解释执行。

事件驱动架构风格适合处理用户界面交互。（ ）
数据仓库架构中的构件必须同步执行。（ ）
黑板架构适合解决非结构化问题。（ ）
答案：
正确。事件驱动适合处理GUI交互。
错误。数据仓库架构的构件可以异步执行。
正确。黑板架构设计用于解决复杂的非结构化问题。

四、匹配题
将架构风格与其特征进行匹配：
A. 数据流风格 1. 异步消息传递
B. 调用返回风格 2. 批处理序列
C. 独立构件风格 3. 层次化结构
D. 虚拟机风格 4. 抽象机器
E. 事件系统风格 5. 松耦合
答案：A-2, B-3, C-5, D-4, E-1

五、简答题
1、请简述管道-过滤器风格的优缺点。
参考答案：
优点：
复用性好
可维护性强
支持并行处理
容易理解和实现
缺点：
可能存在性能开销
不适合交互式应用
数据传输格式要统一

2、比较事件驱动风格和调用-返回风格的区别。
参考答案：
事件驱动风格：
异步通信
松耦合
适合GUI应用
扩展性好
调用-返回风格：
同步通信
紧耦合
控制流清晰
易于理解

七、综合案例题
某在线购物系统需要设计，请：
选择合适的架构风格
说明选择理由
分析可能存在的问题
参考答案：
主要采用分层架构（调用-返回风格）和事件驱动风格相结合
选择理由：
分层架构便于功能划分和维护
事件驱动适合处理用户交互
两种风格结合提高系统灵活性
可能问题：
需要处理异步操作的复杂性
需要平衡层次划分的粒度
需要考虑性能问题

软件架构风格-2

2层cs架构风格

C就是客户端，S就是服务端

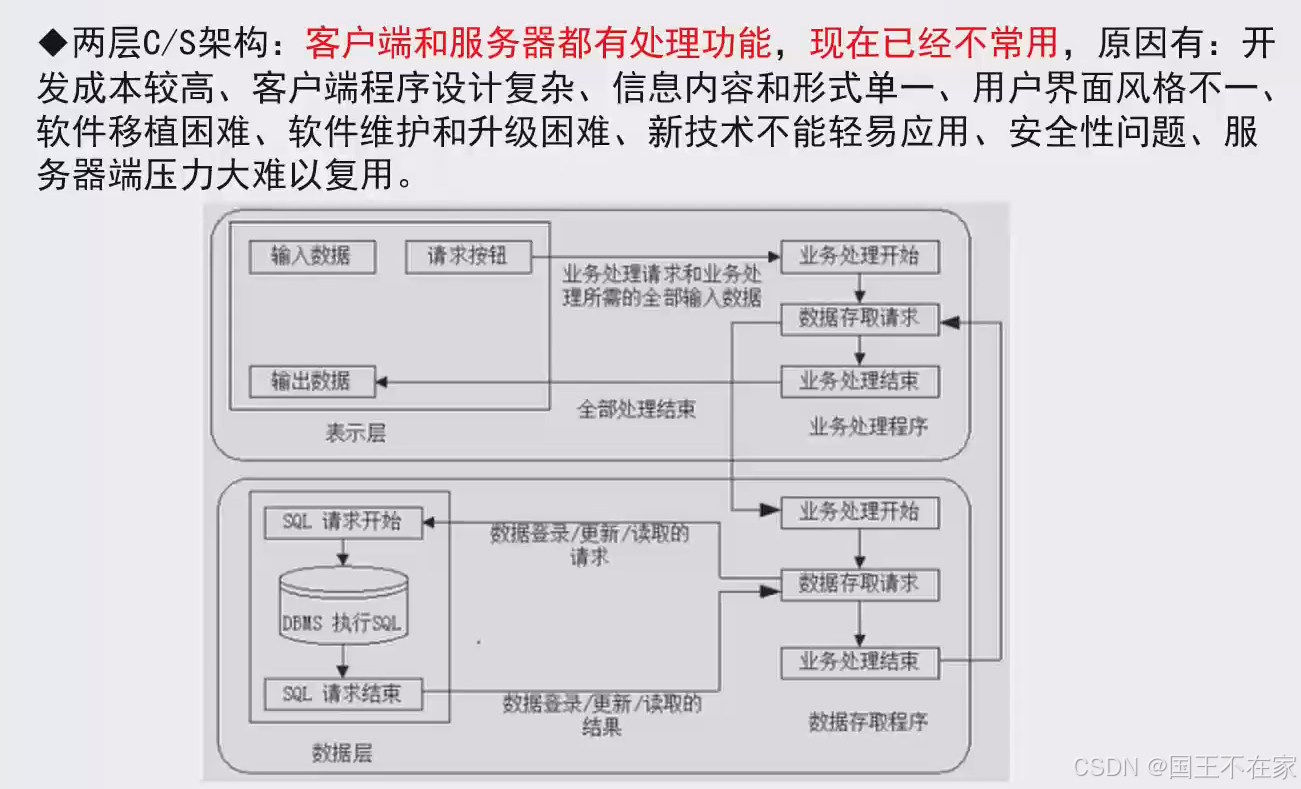

C/S ：客户端和服务端都有处理功能，现在不常用了。原因是：开发成本高，客户端设计复杂，界面不统一，移植困难，安全问题，服务端压力大且难以复用。
只有表示层、数据层。

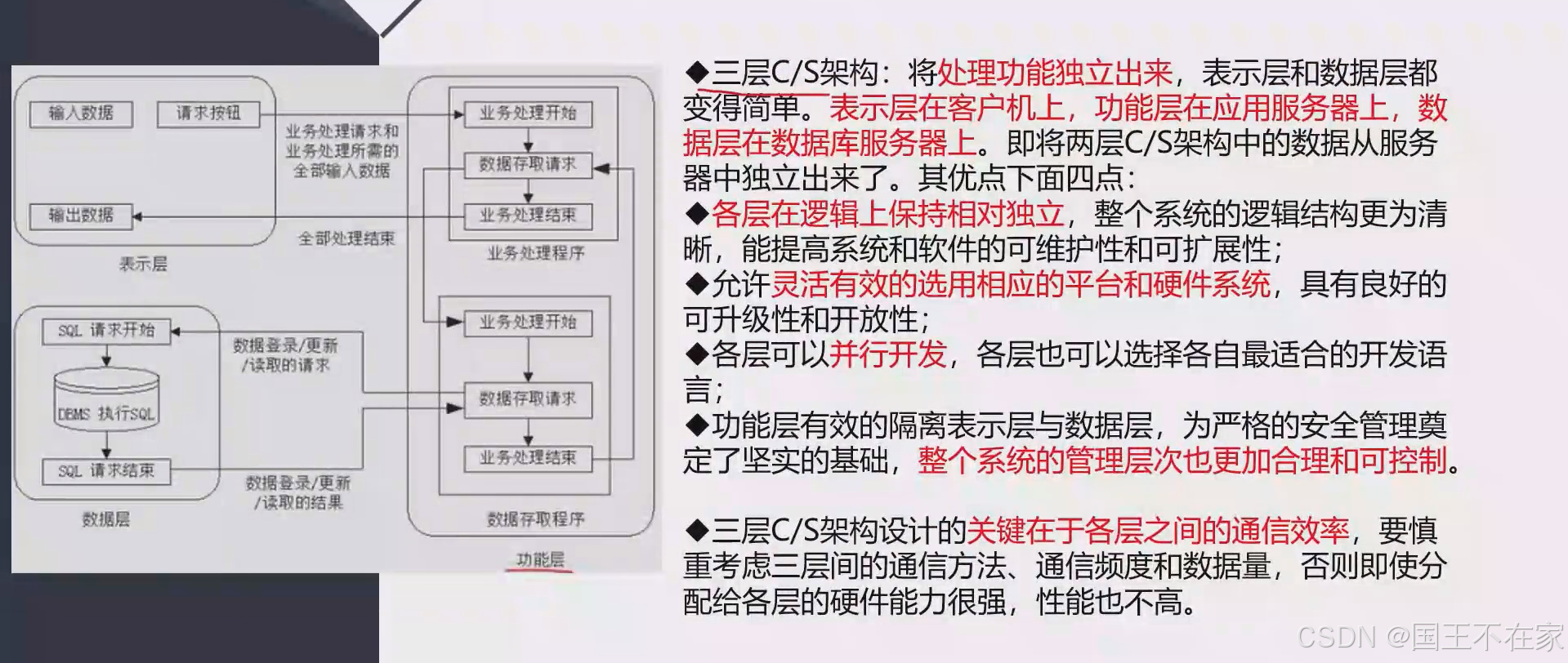

3层CS架构

常用

将处理功能独立出来，增加了一个功能层。
各层逻辑独立，可以并行开发。

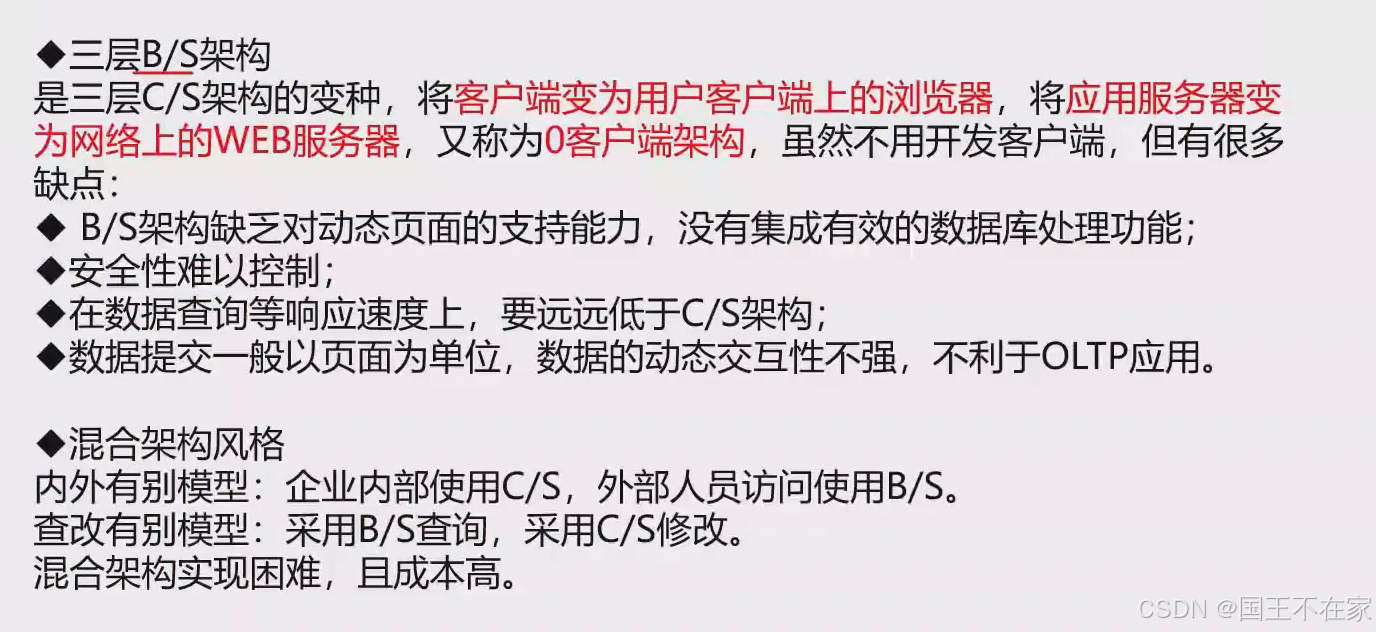

3层BS架构

是3层cs结构的变种，将客户端变为用户客户端上的浏览器，将应用服务器变为web服务器，又称为0客户端架构。
缺点：动态页面弱、安全差、响应慢。

面相服务的架构风格-SOA

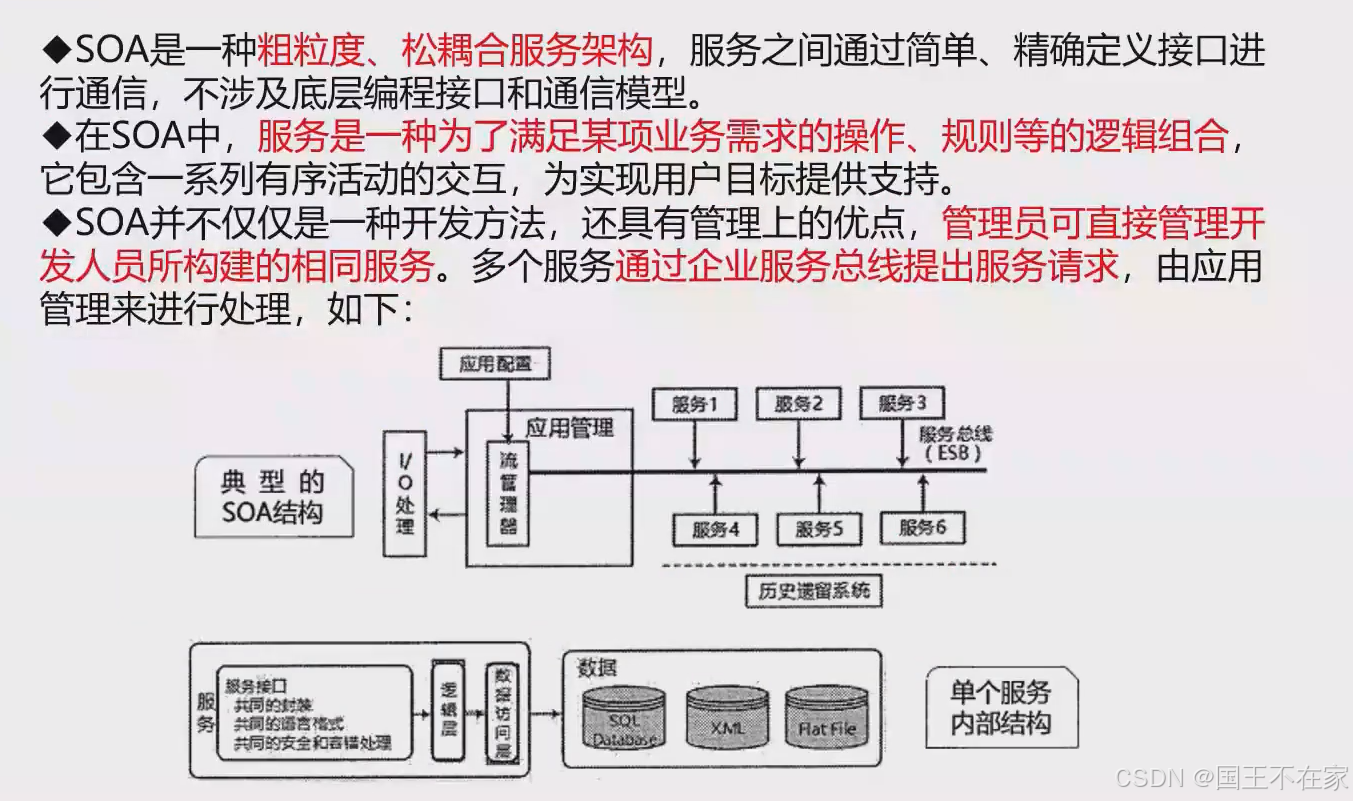

SOA是一种粗粒度，松耦合的服务架构。服务之间通过接口进行通信，不涉及底层编程接口和通信模型。
在SOA中，服务是一种为了满足某项业务需求的操作、规则等的逻辑组合。
SOA不仅是一种开发方法，管理上也有优点。管理员直接管理开发人员构建的相同服务，多个读物通过企业服务总线提出服务请求，有应用管理来进行处理。
服务总线进行转发。

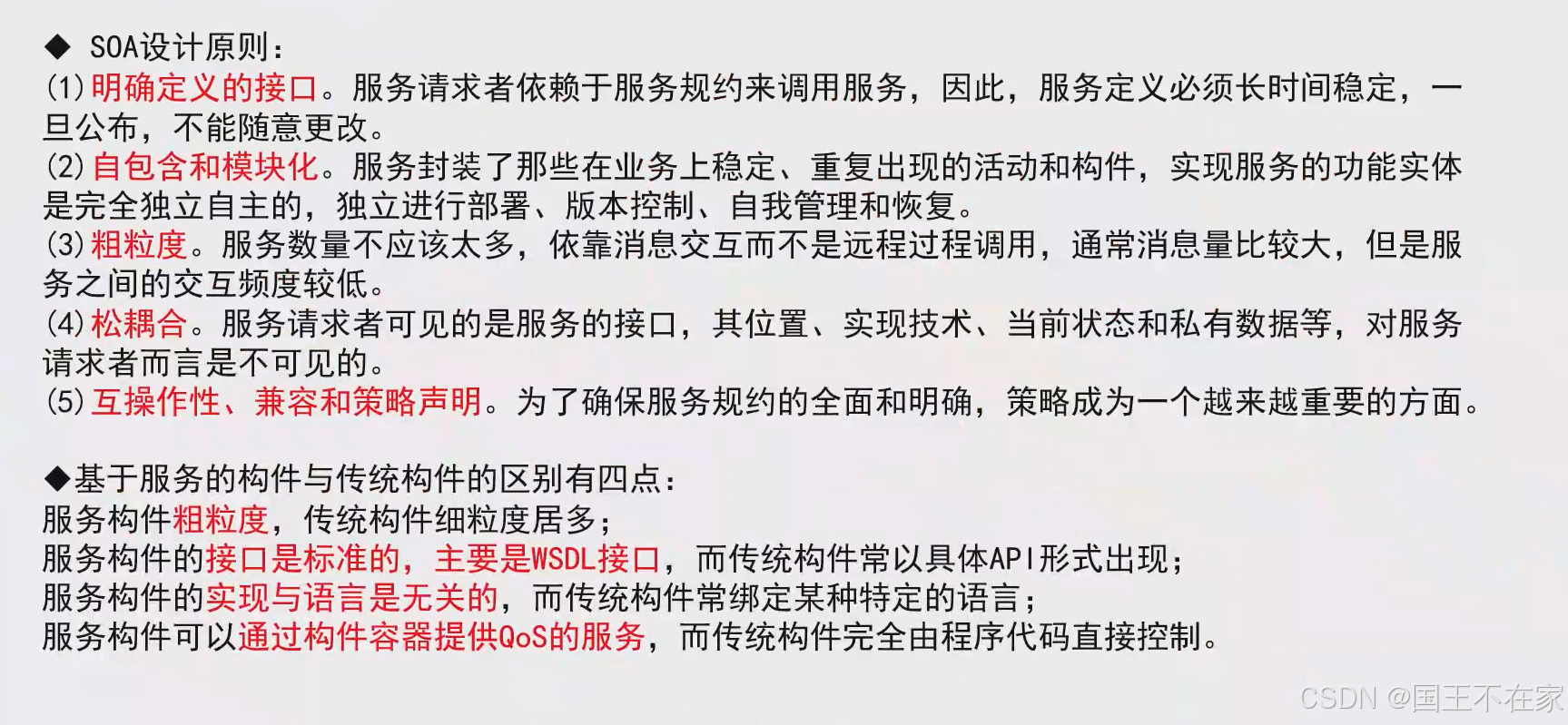

SOA设计原则

明确定义的接口
自包含和模块化
粗粒度
松耦合
互操作性、兼容和策略声明

基于服务的构建与传统构建的区别：

服务构建粗粒度，传统构建细粒度。
服务构件的接口是标准的。传统构建以具体的API形式出现。
服务构建的实现与语言无关。
服务构件通过构建容器提供QOS服务。传统构件由程序代码直接控制

SOA相关的技术

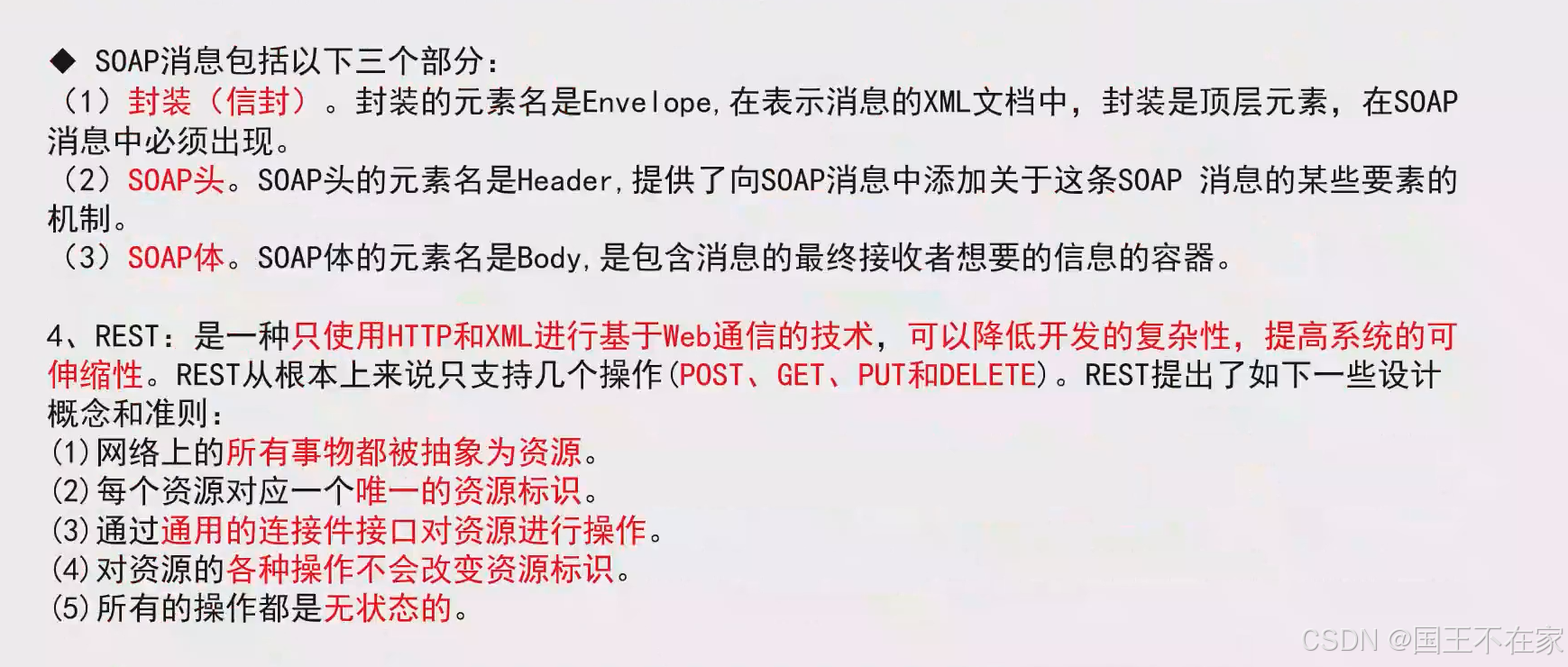

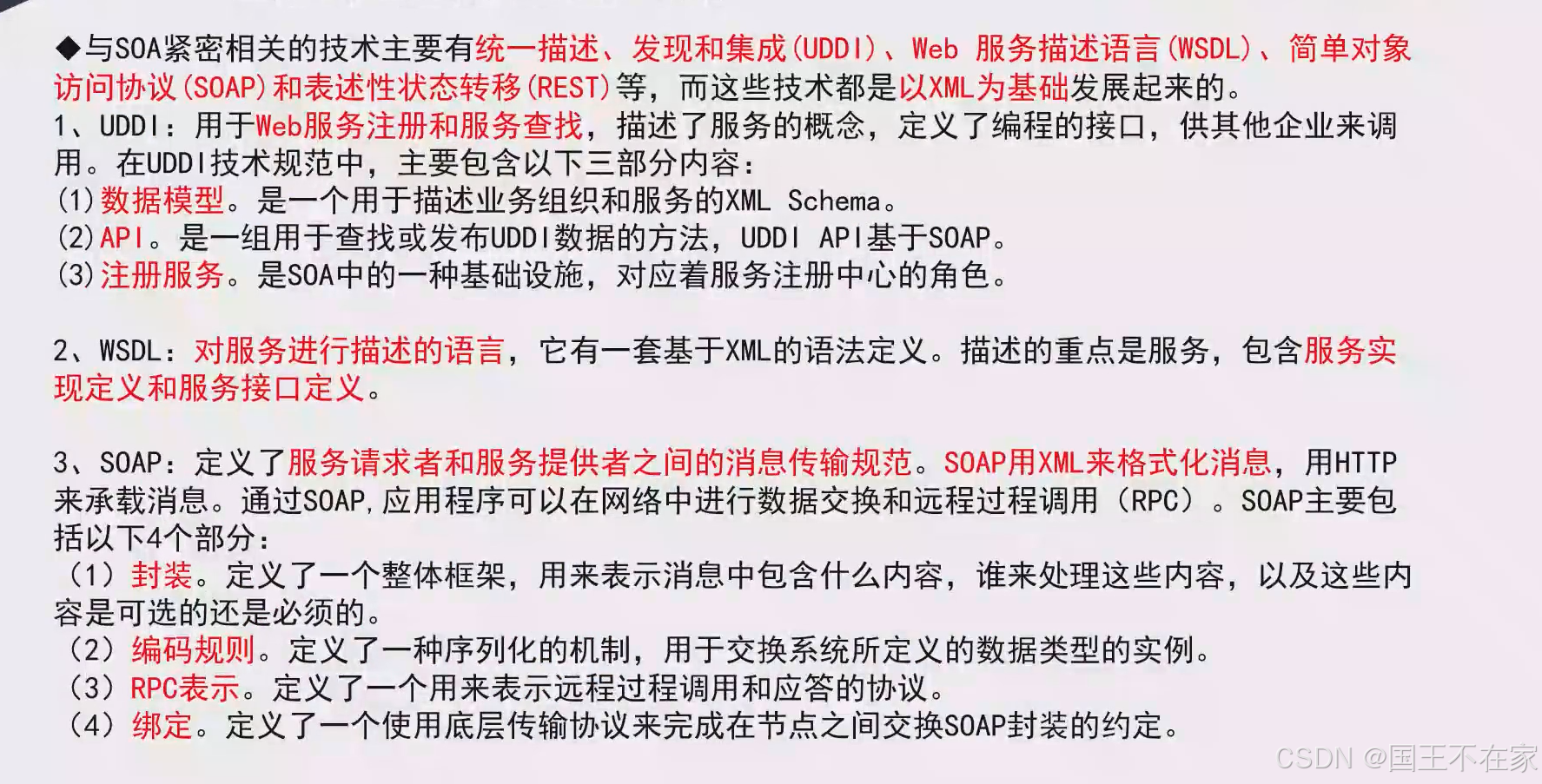

与SOA相关的技术有：统一描述、发现和集成（UDDI）、web服务描述语言（WSDL）、简单对象访问协议（SOAP）、表述性状态转移（REST）。都是以XML基础发展起来的。

UDDI：用于web服务注册和服务查找。
WSDL：对服务进行描述的语言。描述的重点是服务。
SOAP：定义服务请求者和服务提供者之间的消息传输规范。SOAP用XML来格式化消息。
REST：用HTTP和XML进行通信的技术。降低开发的复杂性。

SOA实现的方法

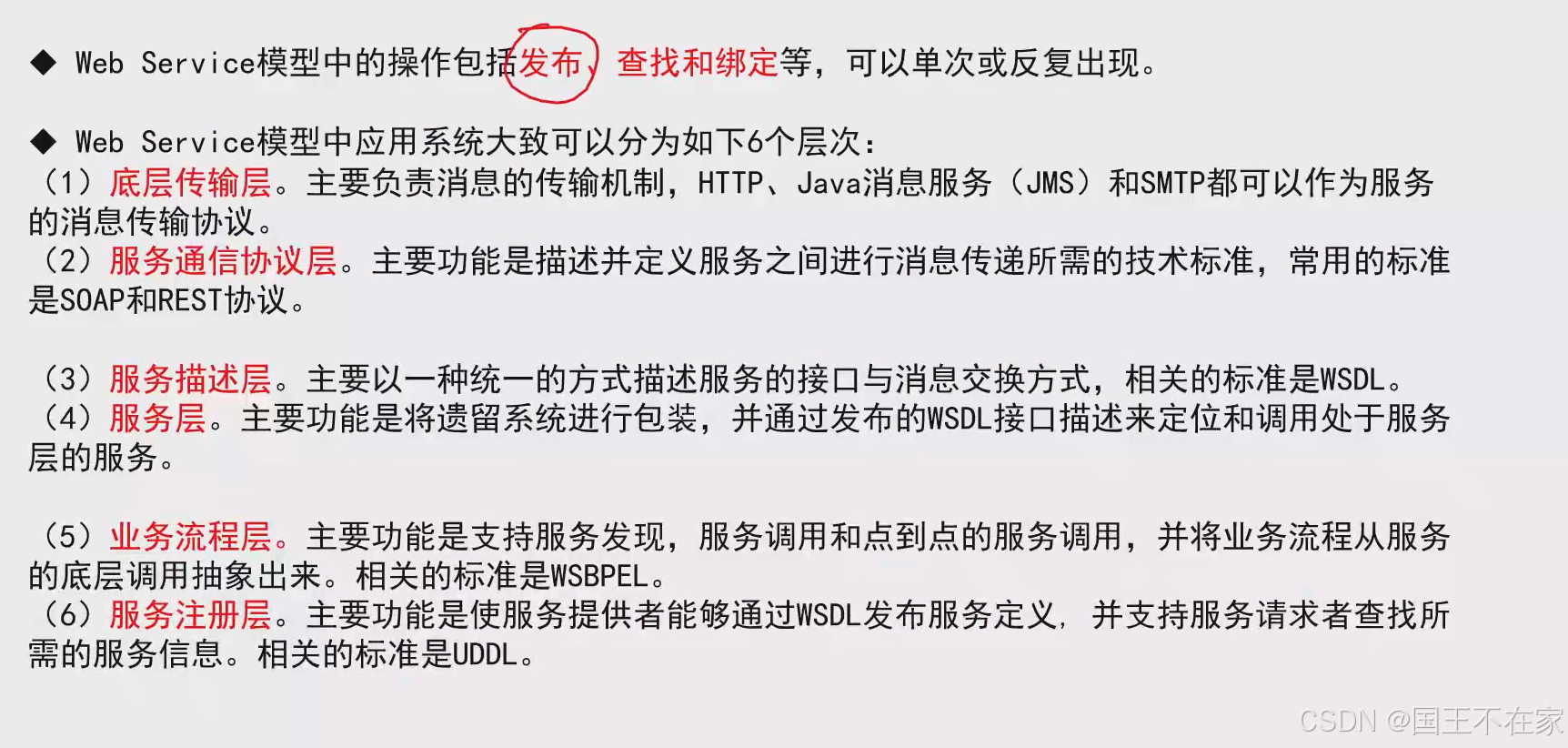

web 服务

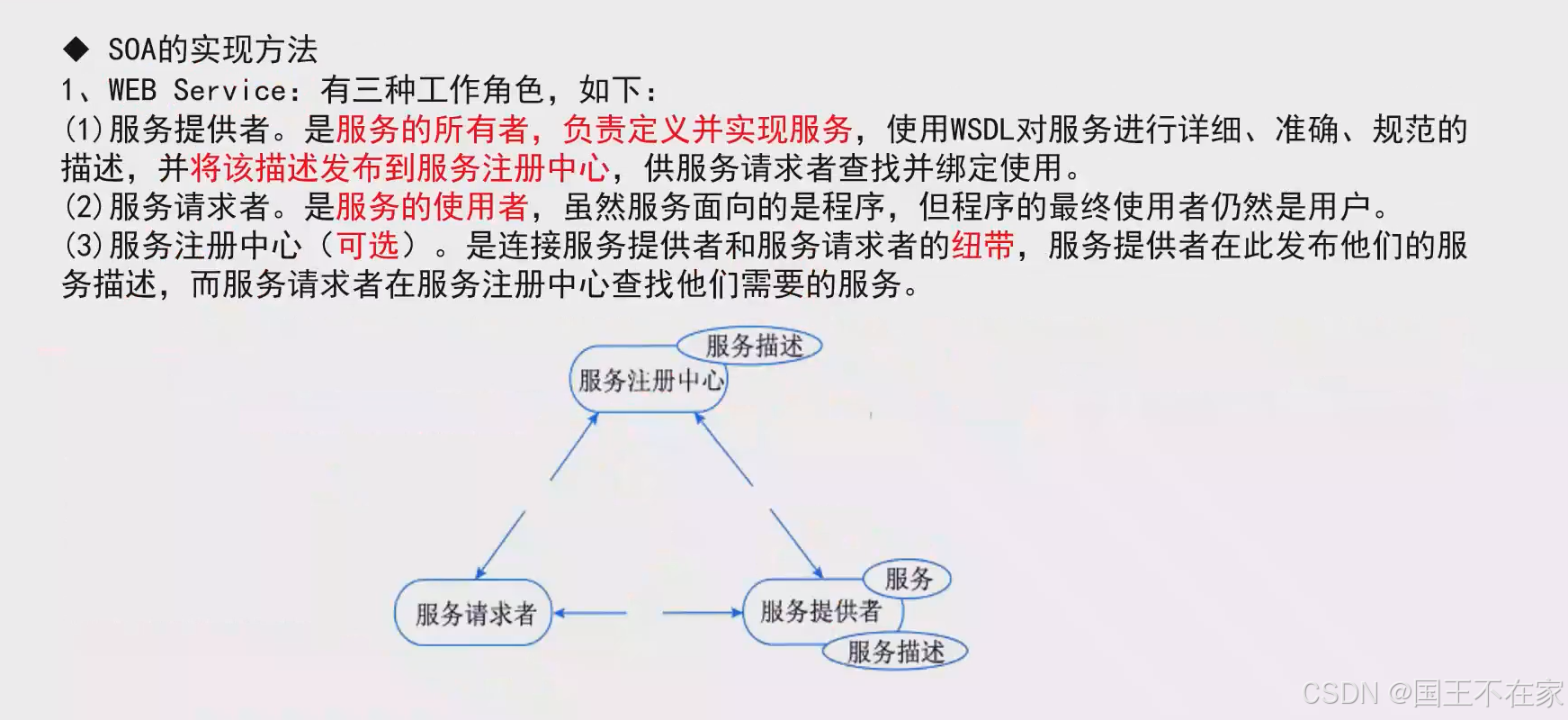

3个角色：

服务提供者
服务请求者
服务注册中心（可选）

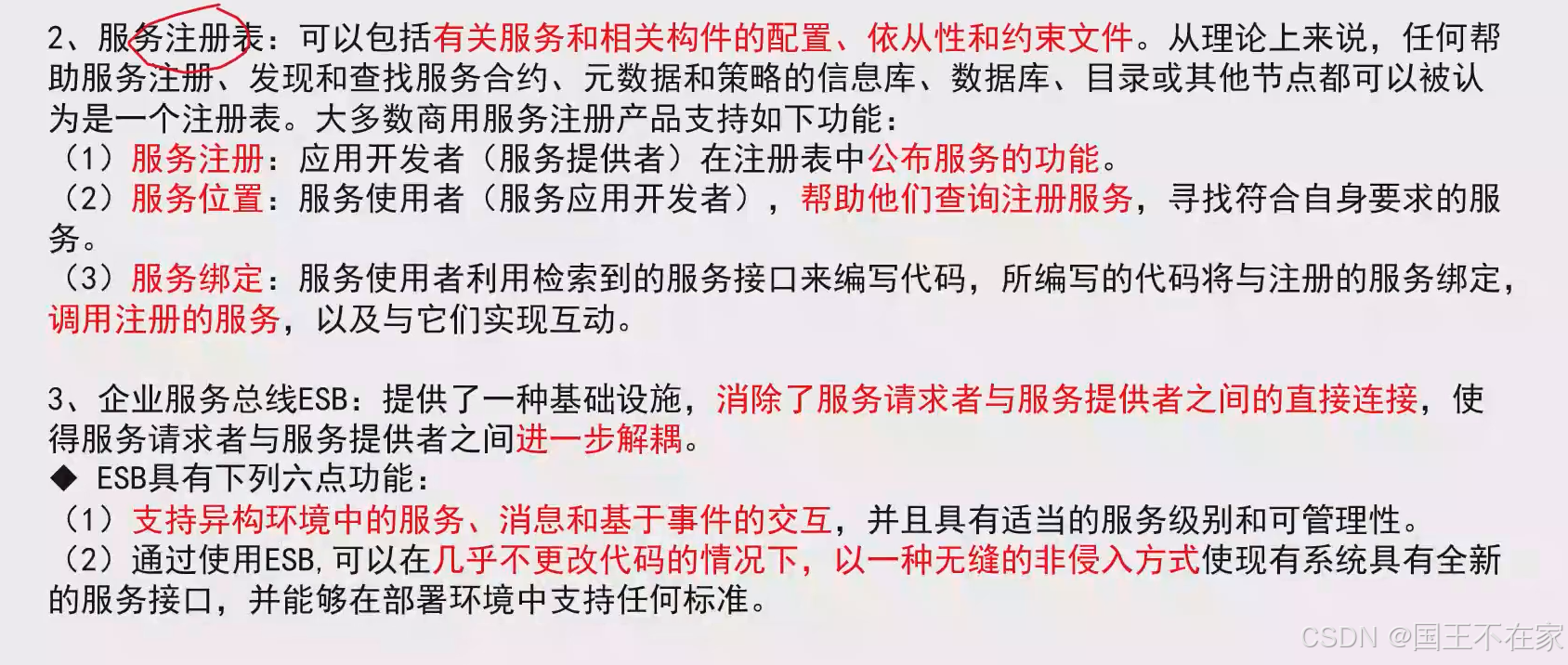

服务注册表

有一个表，包含配置、依从性、约束文件。

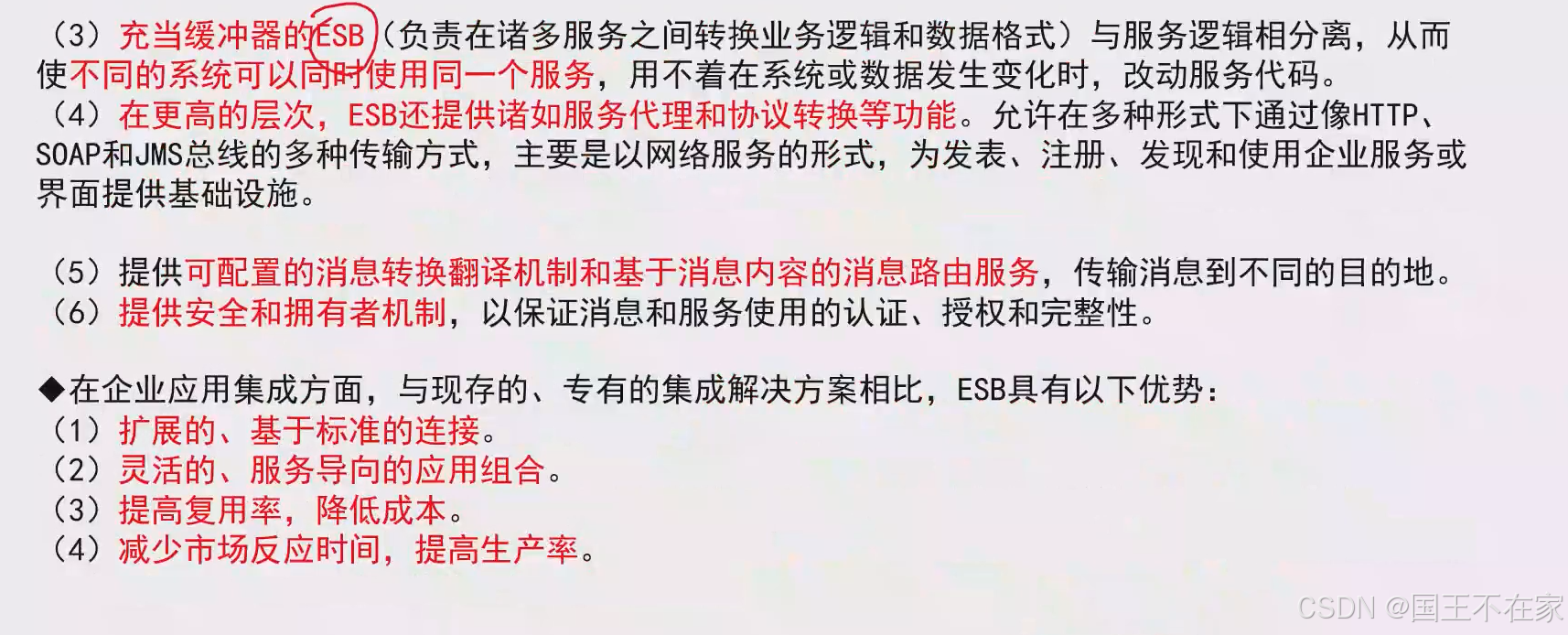

企业服务ESB

有一个服务注册中心（事件总线），可以进一步解耦。

可以充当缓冲器。

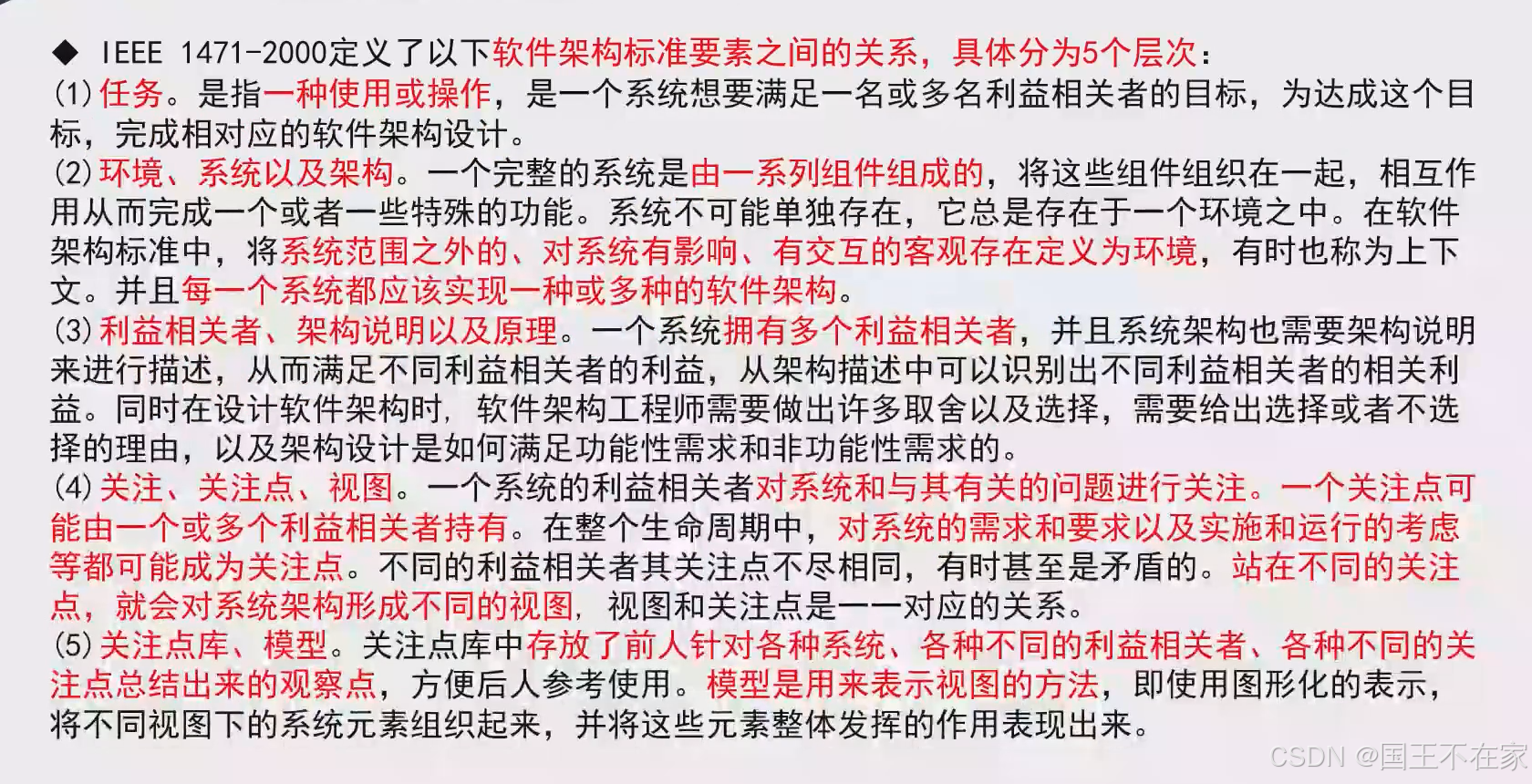

软件架构标准-【不重要】

基于架构的软件开发

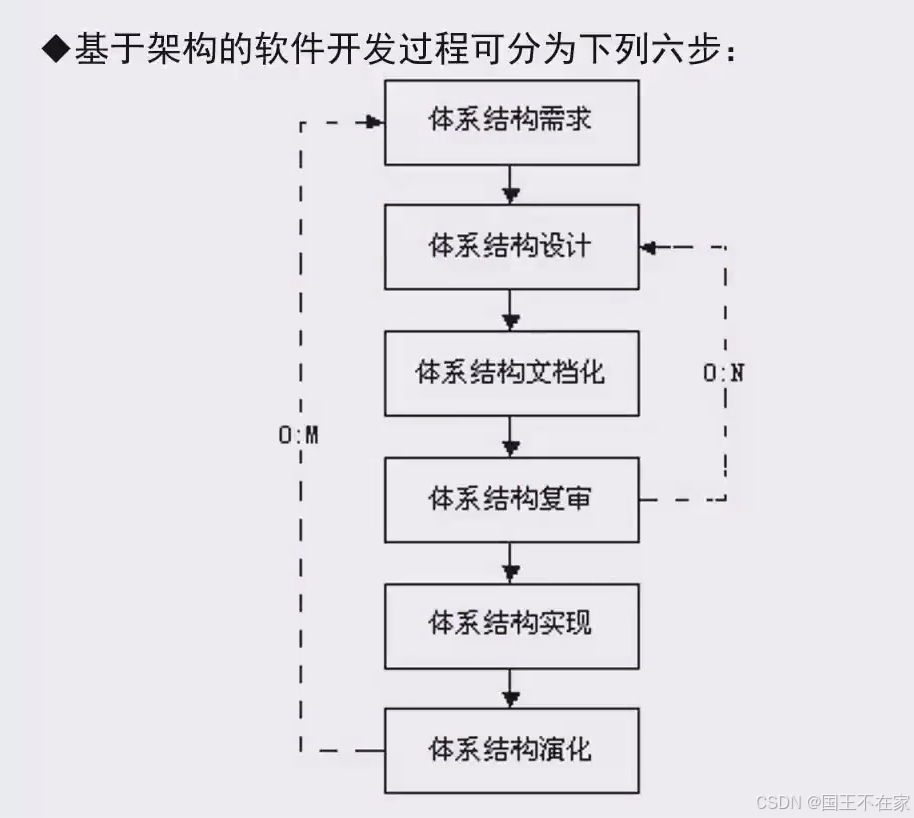

步骤

6个步骤，

需求
设计
文档化
复审：复审不通过就重写设计
实现
演化：演化完成有新的需求就可以开发下一轮。

【需设文，复实演，复审不过重设计】

详细【记忆】：

需求：

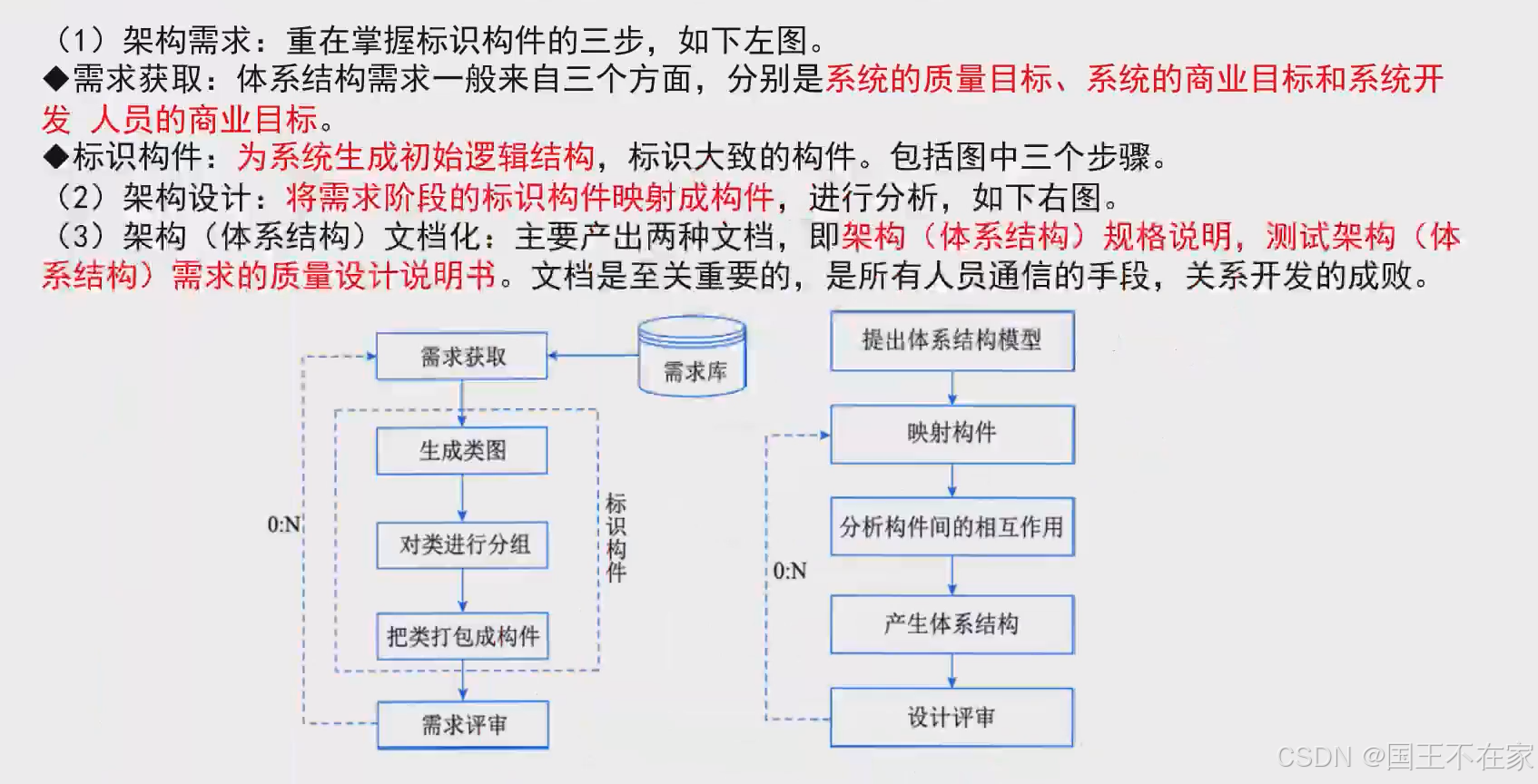

需求获取：架构需求分3部分：系统的质量目标、系统的商业目标、系统开发人员的商业目标。
标识构件：为系统生成初始逻辑结构，标识大致的构件。
设计：将需求阶段的标识构件映射成构件，进行分析。
文档化：产出两种文档：架构规格说明书、测试架构需求的质量设计说明书。
复审：由外部人员参与的复审。

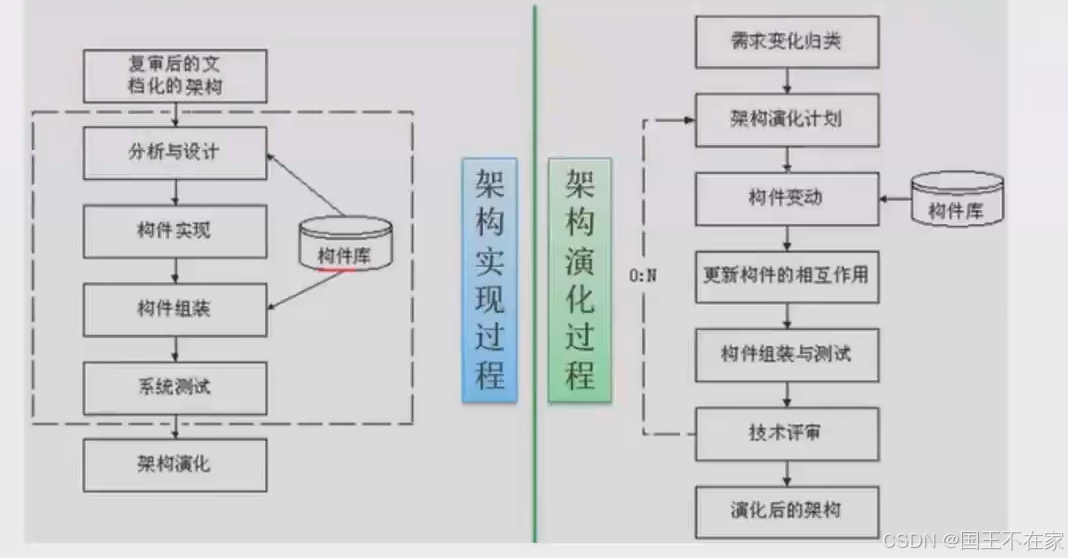

实现：用实体来显示出架构。实现构件，构件组装成系统。
演化：对架构进行变化，按需求增删构件，使架构可以复用。

需求三目标,质量、商业、开发的商业
设计映射构件来分析，
文档两说明,
复审找外帮,
实现组装好,
演化增删构件促复用。

习题

1、模拟

选择题

基于架构的软件开发包含几个步骤?
A. 4步
B. 5步
C. 6步
D. 7步
答案: C
解析: 基于架构的软件开发包含6个步骤:需求、设计、文档化、复审、实现、优化。可以用口诀"需求设计文档化,复审实现再优化"来记忆。

在架构需求阶段,需求获取主要包含哪些方面?
A. 系统的质量目标
B. 系统的商业目标
C. 系统开发人员的商业目标
D. 以上都是
答案: D
解析: 需求获取阶段需要考虑系统的质量目标、商业目标以及开发人员的商业目标等多个维度。可以用"三目标齐并进,架构需求更清晰"来记忆。

二、连线题
1. 需求 •              • A. 映射需求构件并分析

2. 设计 •              • B. 三目标(质量/商业/开发)

3. 文档化 •            • C. 外部人员参与评审

4. 复审 •              • D. 构件实现与系统组装

5. 实现 •              • E. 两文档(规格/质量)说明

6. 演化 •              • F. 增删构件促复用

答案：

1-B: 需求阶段关注三个目标(系统质量目标、系统商业目标、开发人员商业目标)
2-A: 设计阶段将需求阶段识别的构件进行映射和分析
3-E: 文档化阶段产出两个关键文档(架构规格说明书、质量设计说明书)
4-C: 复审阶段需要外部人员参与评审
5-D: 实现阶段进行构件实现和系统组装
6-F: 演化阶段通过增删构件使架构可复用


三、填空题
基于架构的软件开发六个步骤依次是:_、_、_、_、_、_。
答案:需求、设计、文档化、复审、实现、优化

在架构设计阶段,主要是将需求的标识特性转化为_,进行分析。
答案:构件特性

四、简答题

请简述架构文档化阶段的主要工作内容。
参考答案:
架构文档化阶段主要包含:
产出两种文档:架构规格说明书和测试架构需求的质量设计说明书
文档要体现架构设计的完整性
确保文档易于被项目相关人员理解
记忆口诀:"两文档,一完整,易理解,架构美"

架构优化阶段的目的是什么?
参考答案:
架构优化的目的是对架构进行完善,按需求补增部件,使架构可以复用。
记忆口诀:"完善补增求复用,架构优化有保证"


五、案例分析题

某公司准备开发一个电商系统,请运用基于架构的软件开发方法,分析该系统的架构设计过程。

参考答案:

需求阶段:
分析系统质量目标:性能、安全性、可用性
分析商业目标:提升销售额、用户体验
分析开发目标:技术选型、开发效率

设计阶段:
将需求转化为架构特性
设计系统分层架构
确定技术框架

文档化阶段:
编写架构规格说明
编写质量设计说明
确保文档完整性

复审阶段:
由外部人员参与评审
确认架构设计的合理性

实现阶段:
按架构设计实现系统
进行单元测试

优化阶段:
根据实现过程的反馈完善架构
提高架构复用性

记忆口诀:

电商系统要开发,
六步法则不能少。
需求设计要明确,
文档复审莫跳跃。
实现优化两步走,
架构设计不会倒。

六、实战练习
请尝试运用六步法则,设计一个简单的博客系统架构。
分析一个你熟悉的软件系统,它的架构设计是否符合这六个步骤?有哪些可以改进的地方?

软件架构质量属性

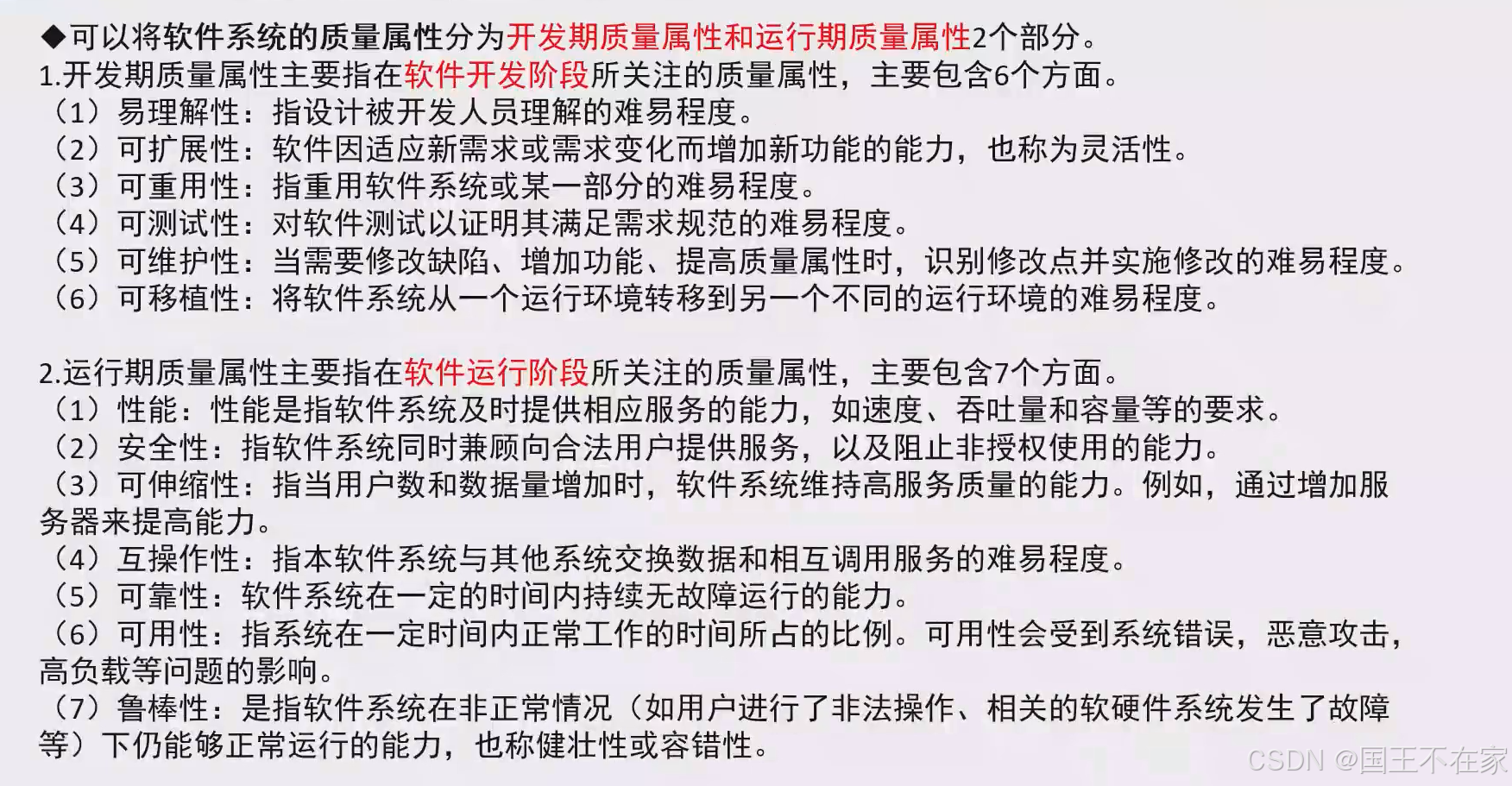

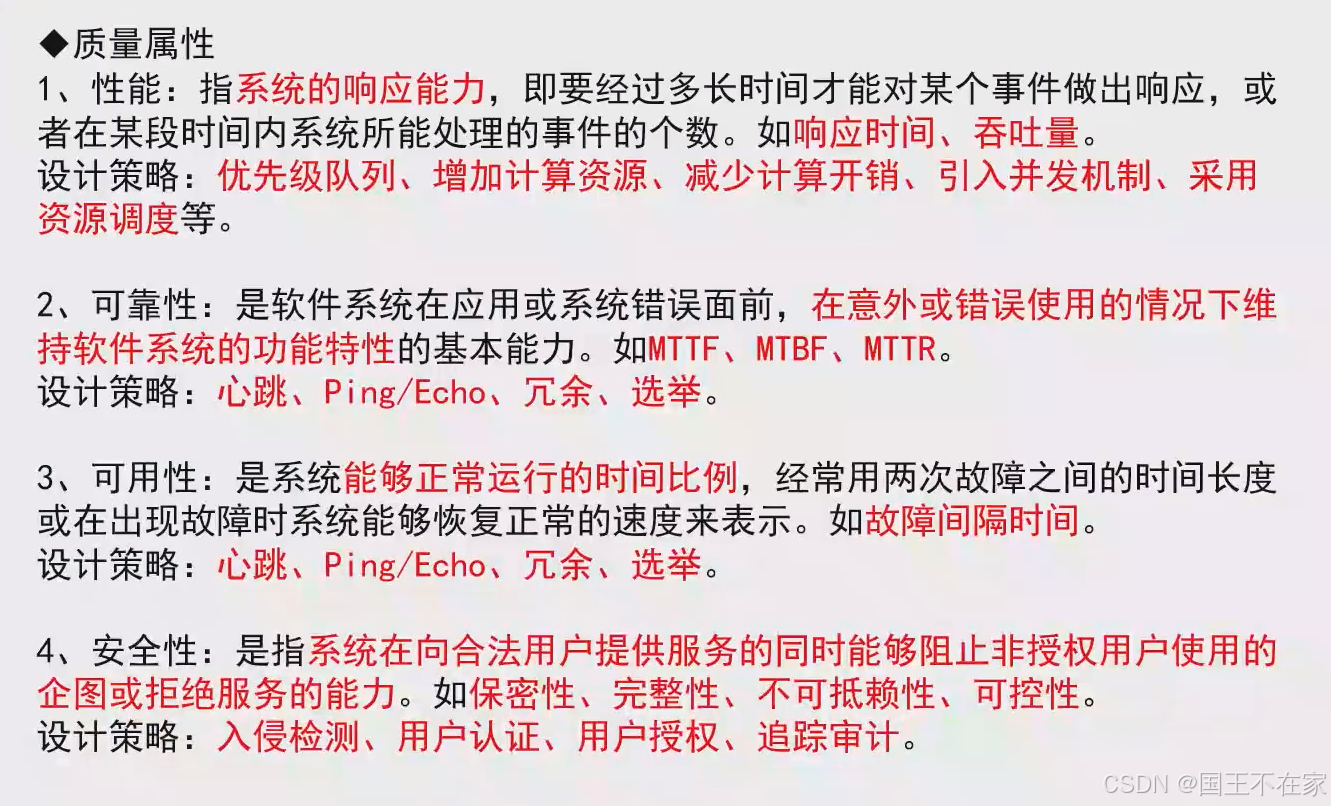

软件系统的质量属性分为：开发期质量属性和运行期的质量属性。

架构评估的质量属性-【重要】

质量属性，区分属性，区分指标，如何解决优化

性能：系统的响应能力，响应事件与处理个数。如响应时间、吞吐量、优化：优先级队列、增加计算资源、减少计算开销、引入并发机制、采用资源调度。
可靠性：在错误面前维持基本功能的能力。如：MTTF、MTBF、MTTR。优化：心跳、ping/echo、冗余、选举。
可用性：两次故障间恢复正常的时间。如：故障间隔时间。优化：心跳、ping/echo、冗余、选举。
安全性：阻止非授权用户使用的能力。如：保密性、完整性、不可抵赖性、可控性。优化：入侵检测、用户认证、用户授权、追踪审计。

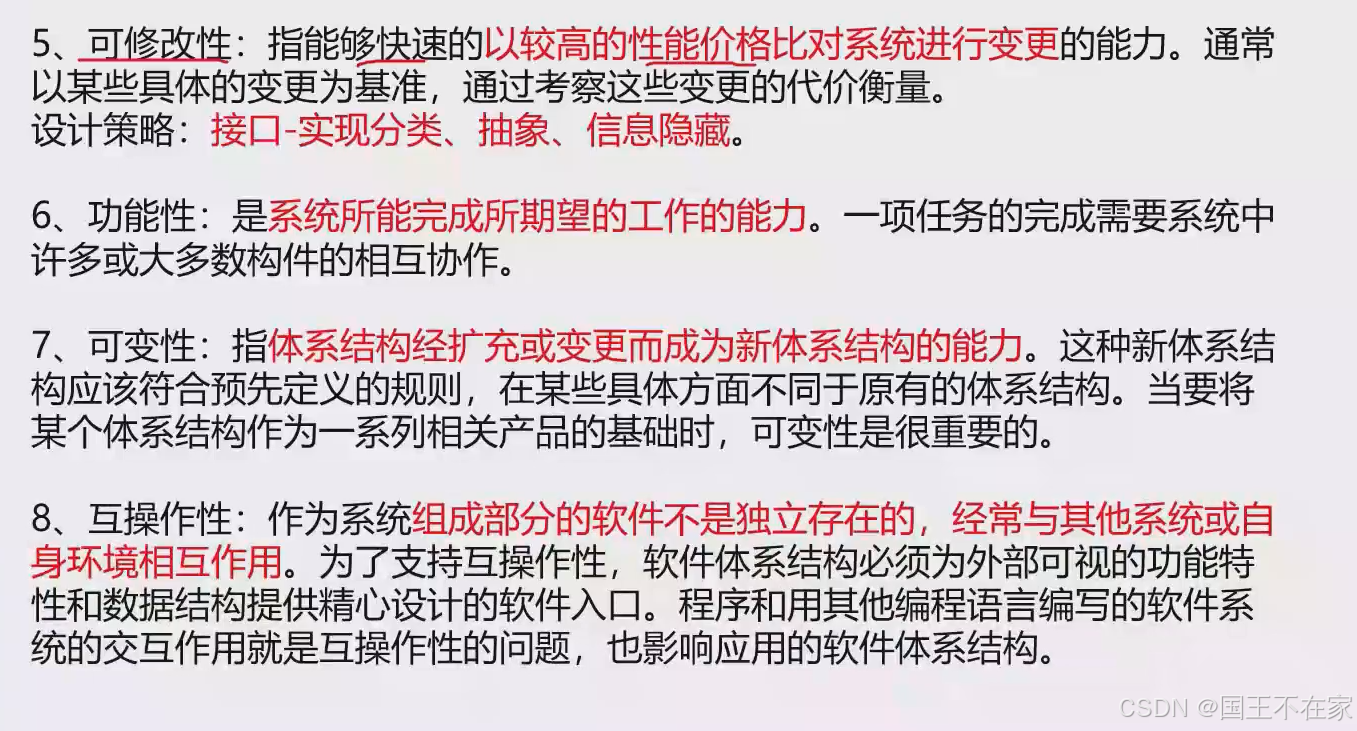

可修改性：快速以较高的性能价格对系统进行修复的能力，考量代价衡量。优化：接口-实现分类、抽象、信息隐蔽。
功能性：系统完成期望工作的能力。
可变性：可变更为新体系结构的能力。
互操作性：与其他系统进行交互的能力，提供好的接口进行交互。

【性靠用，安全修改功能可变互操作。】

响应的性能靠资源调度
心跳冗余好，可靠又可用
认证授权才安全，
修复修改要抽象隐蔽
功能完成期望是个好孩子
可变为新系统，互操作是其他系统的交互。

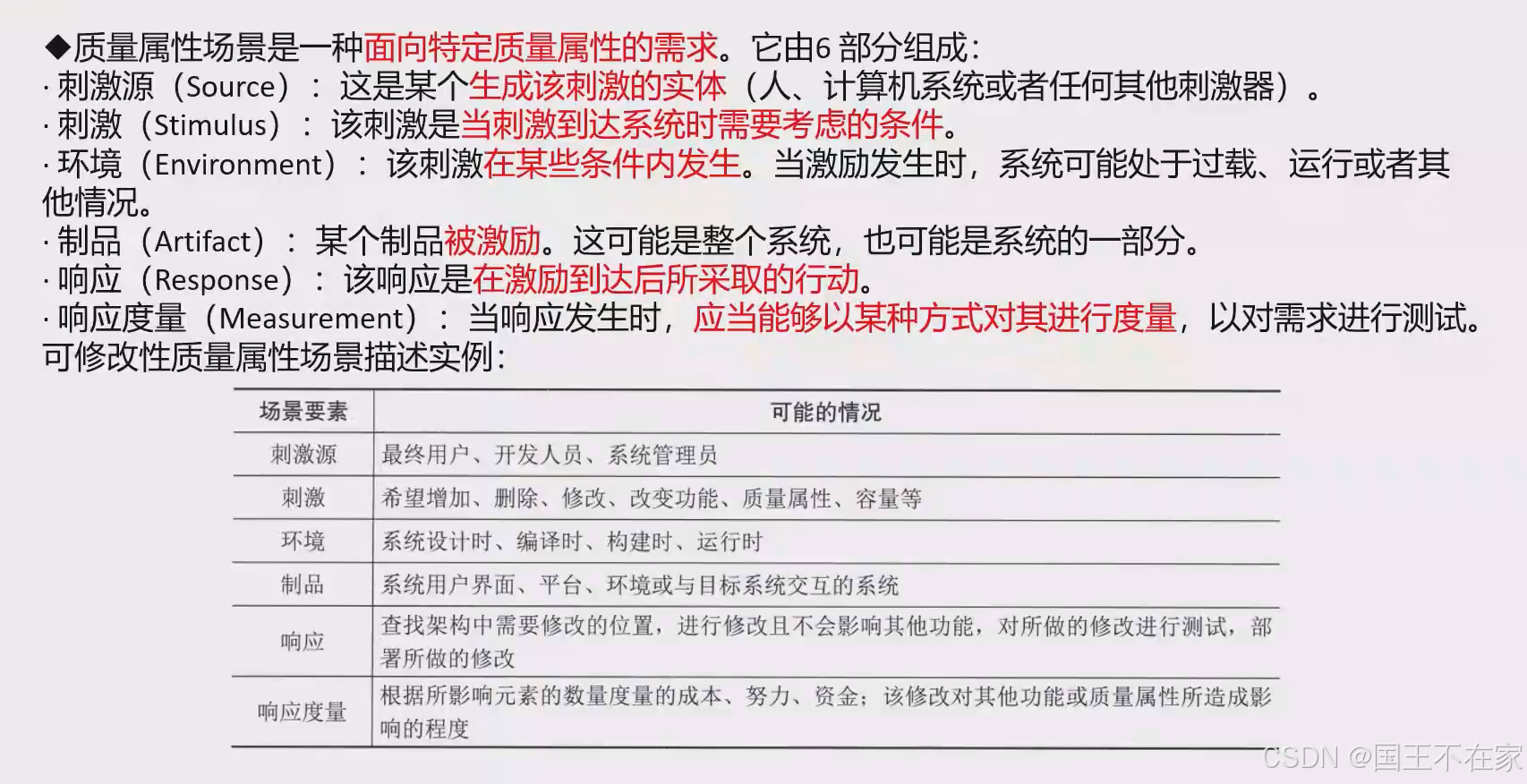

质量属性场景

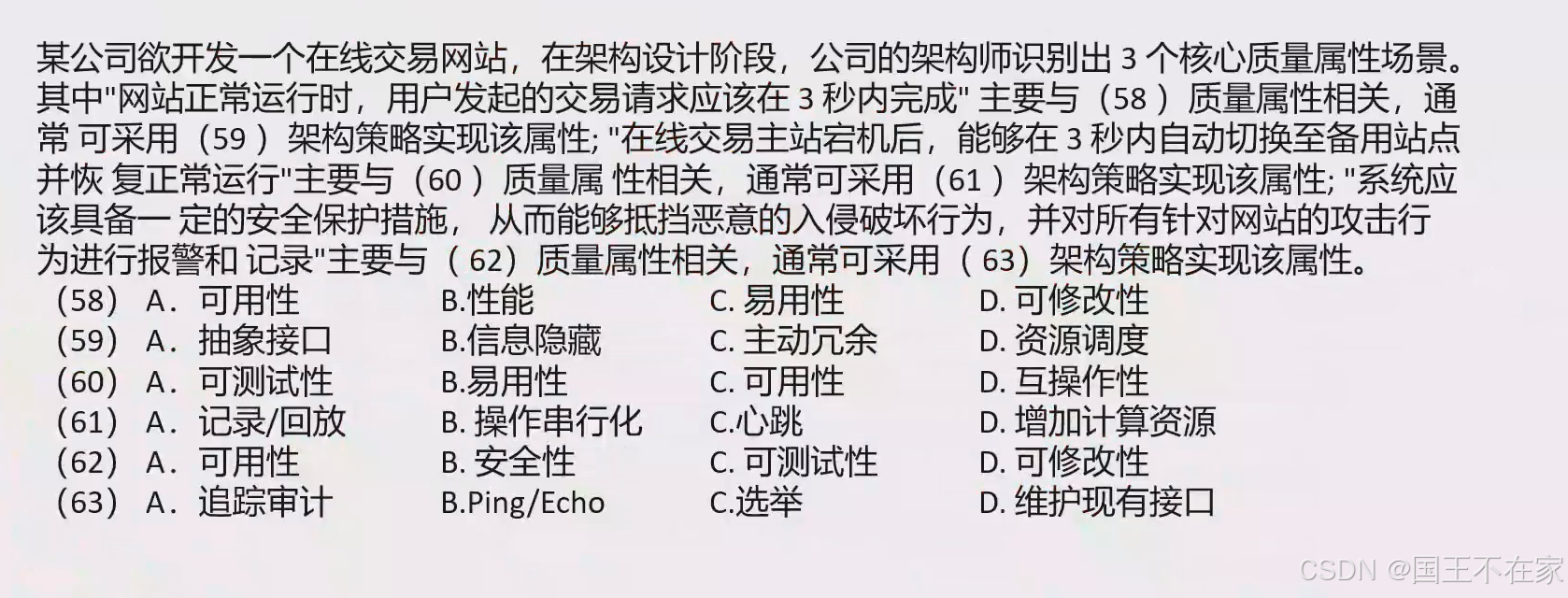

习题

1、视频

性能
资源调度

可用
心跳

安全
追踪审计

2、模拟

选择题
软件架构的质量属性包含几个主要特性?
A. 6个
B. 7个
C. 8个
D. 9个
答案: C
解析: 软件架构质量属性包含8个主要特性:性能、可靠性、安全性、可用性、兼容性、可维护性、功能适用性和可移植性。

下列哪个不属于可靠性的子特性?
A. 成熟性
B. 可用性
C. 容错性
D. 可测试性
答案: D
解析: 可靠性包含成熟性、可用性、容错性和可恢复性四个子特性。可测试性属于可维护性的子特性。

某公司开发一个医疗健康管理系统,该系统需要保证患者隐私数据不被泄露,系统运行稳定且能快速响应。以下哪个质量属性最不相关?
A. 安全性
B. 可靠性
C. 性能效率
D. 可移植性
答案: D
解析: 医疗系统主要关注安全性(数据保密)、可靠性(稳定运行)和性能效率(快速响应),可移植性相对次要。

在线教育平台需要支持多种终端设备访问,且能与其他教学系统进行数据交换,应重点关注哪个质量属性?
A. 可维护性
B. 兼容性
C. 可测试性
D. 可用性
答案: B
解析: 兼容性包含共存性和互操作性,正是多终端支持和系统互通所需要的。

某电商系统在促销活动期间需要处理大量并发请求,以下哪个子特性最重要?
A. 时间特性
B. 资源利用率
C. 容量
D. 可恢复性
答案: C
解析: 容量是性能效率的子特性,直接关系到系统处理大量并发请求的能力。

银行系统要求所有操作都必须可追溯,这主要体现了安全性的哪个子特性?
A. 机密性
B. 完整性
C. 可追责性
D. 真实性
答案: C
解析: 可追责性确保所有操作都可以追溯到具体操作者。

下列哪个不属于可维护性的子特性?
A. 模块性
B. 可重用性
C. 可测试性
D. 可用性
答案: D
解析: 可维护性包括模块性、可重用性、可分析性、可修改性和可测试性,可用性是独立的质量属性。

二、连线题
质量属性                     典型应用场景

1. 性能效率 •              • A. 系统需要支持不同数据库平台切换

2. 可靠性 •                • B. 系统需要提供多语言界面

3. 安全性 •                • C. 系统需要处理高并发交易

4. 可用性 •                • D. 系统需要防止未授权访问

5. 兼容性 •                • E. 系统需要7*24小时运行

6. 可维护性 •              • F. 系统代码易于修改和测试

7. 可移植性 •              • G. 系统需要与多个外部系统对接


答案:
1-C: 性能效率主要体现在处理高并发能力
2-E: 可靠性保证系统持续稳定运行
3-D: 安全性确保系统访问控制
4-B: 可用性包括界面的易用性和可访问性
5-G: 兼容性体现在系统互操作能力
6-F: 可维护性确保系统易于修改和测试
7-A: 可移植性支持在不同平台间迁移





判断题
可靠性的容错性是指系统在出现故障时能够继续正常运行。
答案: 正确
解析: 容错性是可靠性的重要子特性,确保系统在部分功能失效时仍能维持核心功能运行。

性能效率只关注系统的响应时间。
答案: 错误
解析: 性能效率包括时间特性、资源利用率和容量三个方面。



三、填空题
性能效率包含三个子特性:_、资源利用率和。
答案:时间特性、容量

安全性的五个子特性是:机密性、完整性、_、可追责性和。
答案:不可否认性、真实性

四、判断题
可维护性只关注代码的可修改性。
答案:错误
解析:可维护性包含模块性、可重用性、可分析性、可修改性和可测试性五个方面。

兼容性主要体现在共存性和互操作性两个方面。
答案:正确
解析:兼容性确实包含这两个子特性,共存性指与其他软件共存的能力,互操作性指与其他系统交换并使用信息的能力。

五、案例分析题
某公司正在开发一个在线支付系统,请从质量属性的角度分析该系统应该重点关注哪些特性。
参考答案:
安全性
机密性:保护用户支付信息
完整性:确保交易数据不被篡改
可追责性:记录所有操作日志
记忆口诀:"机密完整可追踪,支付安全有保障"
性能效率
时间特性:快速响应支付请求
资源利用:优化系统资源使用
容量:支持大量并发交易
记忆口诀:"响应快速资源省,容量充足保运行"
可靠性
可用性:系统持续稳定运行
容错性:处理各类异常情况
可恢复性:故障后快速恢复
记忆口诀:"稳定运行能容错,快速恢复保可靠"
