操作流程

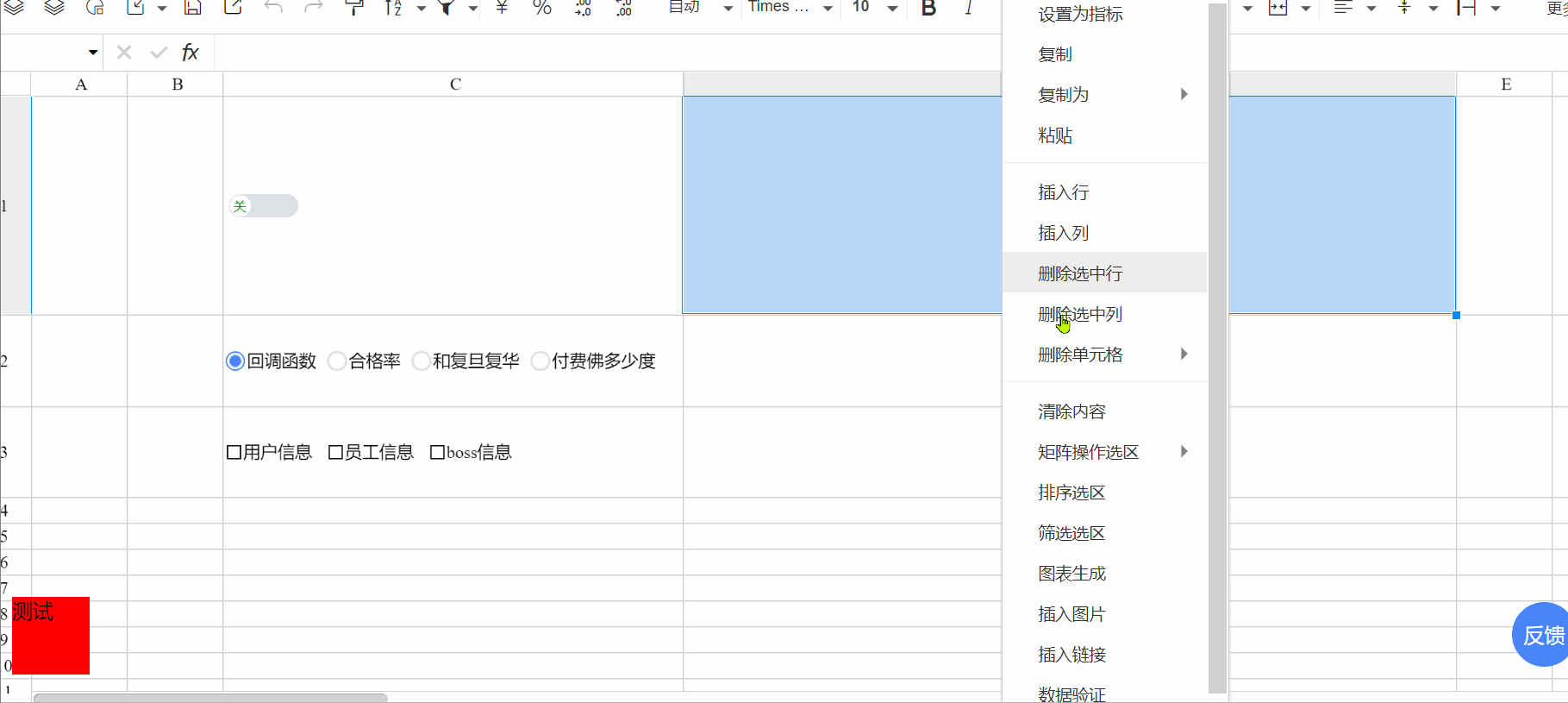

开关按钮：选中单元格后右键，下拉框选择“开关按钮”，输入选择和未选择的值，点击确定，就会在该单元格下生成开关按钮，之后点击单元格就能切换值了。操作流程见下图：

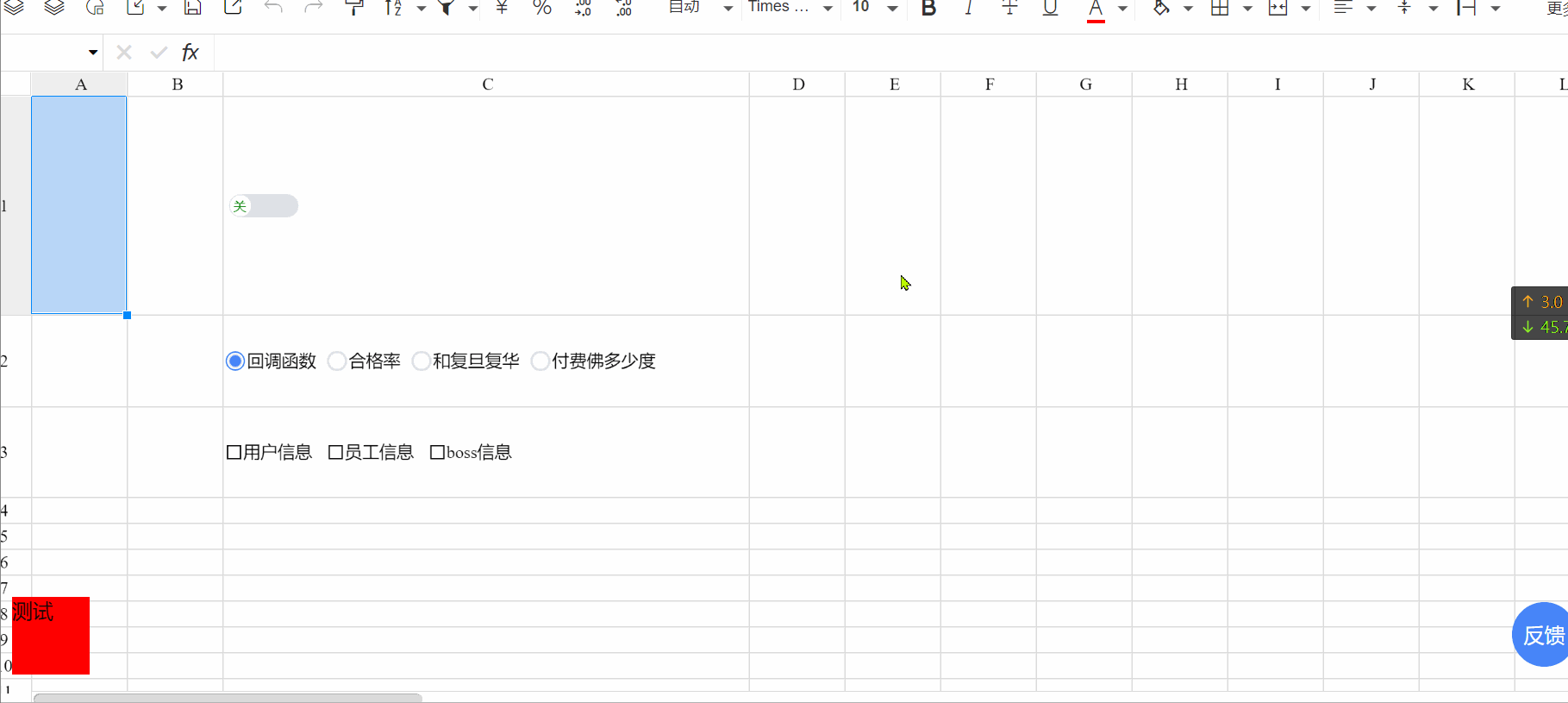

单选框：同上选中单选框，数据各个数据值用英文逗号分割，点击确定后会在单元格中生成单选框（默认选中第一个），之后点击文字切换单元格的值。操作如下：

复选框：同上。

实现思路

开关按钮

1、确定数据结构。

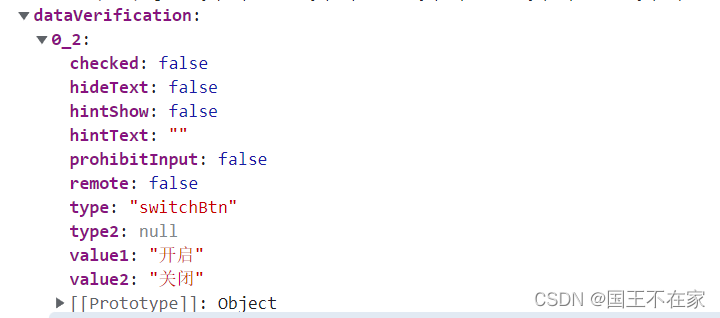

luckysheet中一个单元格含有数据验证时，会将数据验证信息存储在dataVerification对象中，对象的key是由单元格行列坐标用“_”拼接而成，开关按钮中value1就是选中时的值，value2就是取消时的值，点击单元格切换值的时候就会读取这两个值，并且“checked”字段也会跟着切换。

2、canvas画画

在draw.js文件中，luckysheet之前画文字时是有提供一个绘画坐标的（horizonAlignPos，verticalAlignPos_text），这个变量就是参考点。先把未选中状态的图像画好，之后根据是否选中再决定是否画选中状态的图像

单选框

1、确定数据结构。

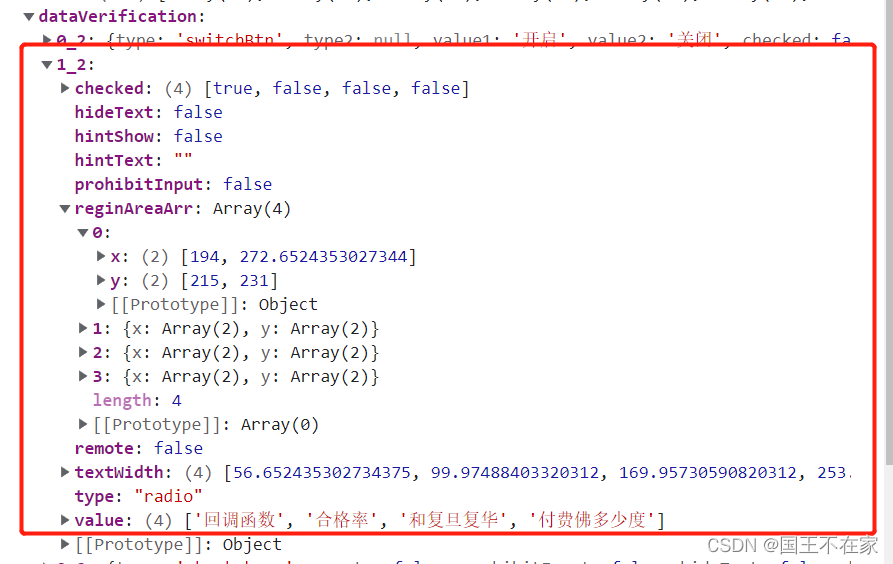

用value字段（数组）存储之前input框中输入的值，checked字段（数组，并且只有一个为true）代表对应的value是否勾选，textWidth存储的每一个值当前选项和之前所有选项文字的累加，reginAreaArr则是存储每个选项的范围（之后要判断鼠标点击在哪个选项所属的区域）。【其他字段无关紧要】

2、canvas画画

遍历checked数组后先画大圆，之后画小圆，选中状态的话就颜色是蓝色的。最后遍历value填充文字。后续圆圈的坐标就利用textWidth把前面的文字宽和圆圈宽加清楚就行。

复选框

具体操作同单选框、只是圆圈变为方块。

问题

1、如何确定鼠标点击在单选框的选项上？

首先是要确定鼠标相对于画布原点的坐标curClickCoord，然后用这个坐标与之前存储的reginAreaArr中的每一项作对比，判定选中就更新视图和相关的数据。

得到curClickCoord代码如下：

    // nby 第一步存储点击坐标
        let canvasClickX = event.clientX;   //鼠标相对于视口左边的距离
        var canvasClickY = event.clientY;
        let rect = luckysheetTableContent.canvas.getBoundingClientRect(); //能得到dom相对于视口各边的距离

        canvasClickX -= rect.left;
        canvasClickY -= rect.top;
        // nby 当前鼠标点击位置，相对于canvas
        Store.curClickCoord = {x:canvasClickX,y:canvasClickY}

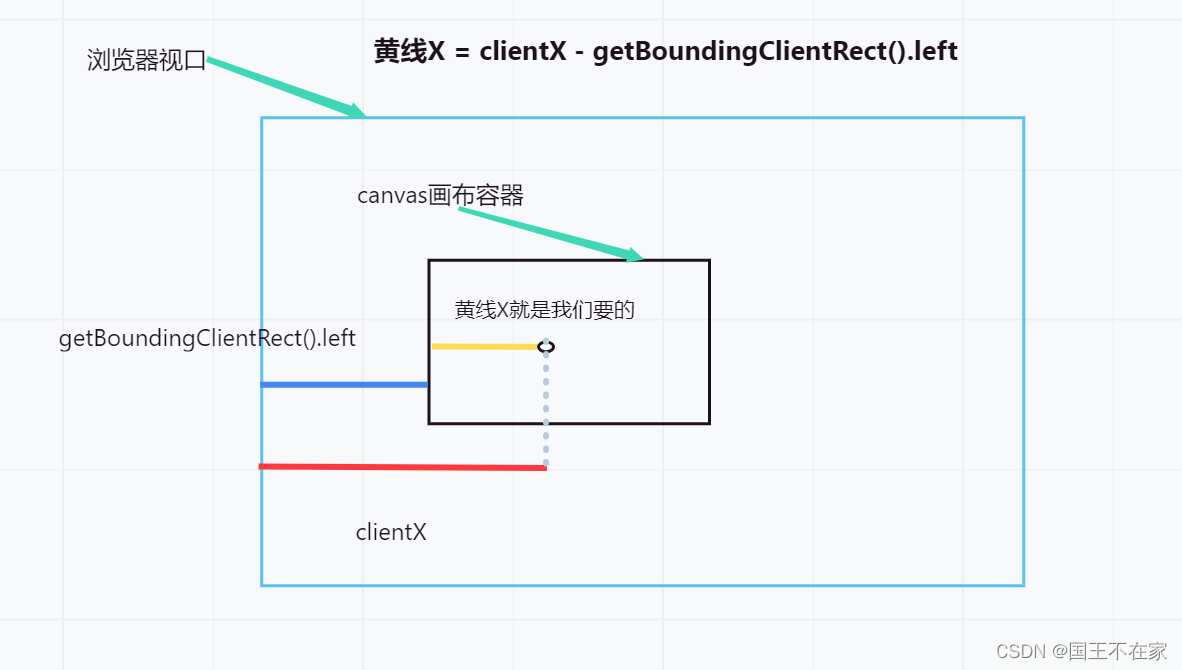

event.clientX和event.clientY分别是鼠标点击相对于浏览器视口的X、Y坐标 canvasDom.getBoundingClientRect().left和top则是能获取当前canvas画布相对于浏览器视口的左右距离，两者相减就是鼠标相对于画布的坐标。【1、不用offsetLeft是因为画布祖先节点有用position，这样就不是相对于body的偏移；2、不直接用offsetX是因为源码中鼠标点击没有绑定到canvas上，而是监听画布上层的div，改起来麻烦（这也是offsetX的局限性）。3、不要用pageX代替clientX，pageX是相对于文档，在画布超出有滚动条时，pageX不准】

2、canvas中咋获取文字宽的？

有measureText这个api能得到文字的宽，luckysheet中也封装了自己的方法getMeasureText用以适配不同字体下的文字宽，所以我用的luckysheet封装好的。

context.measureText(text).width;

4、除了这种点击流程，有想过其他的办法吗？

之前考虑过双击单元格后弹出radio标签，通过获取点击后的值再来改变单元格的值，这样做的目的是绕开canvas(当时不确定利用canvas是否可行)，我按照这个思路写了一部分发现也挺麻烦的，并且产品经理坚持要类似直接点击radio标签的效果，所以最终就采用的画canvas的方法。利用canvas去画radio的方法实现的效果用户操作更简洁、更直观。

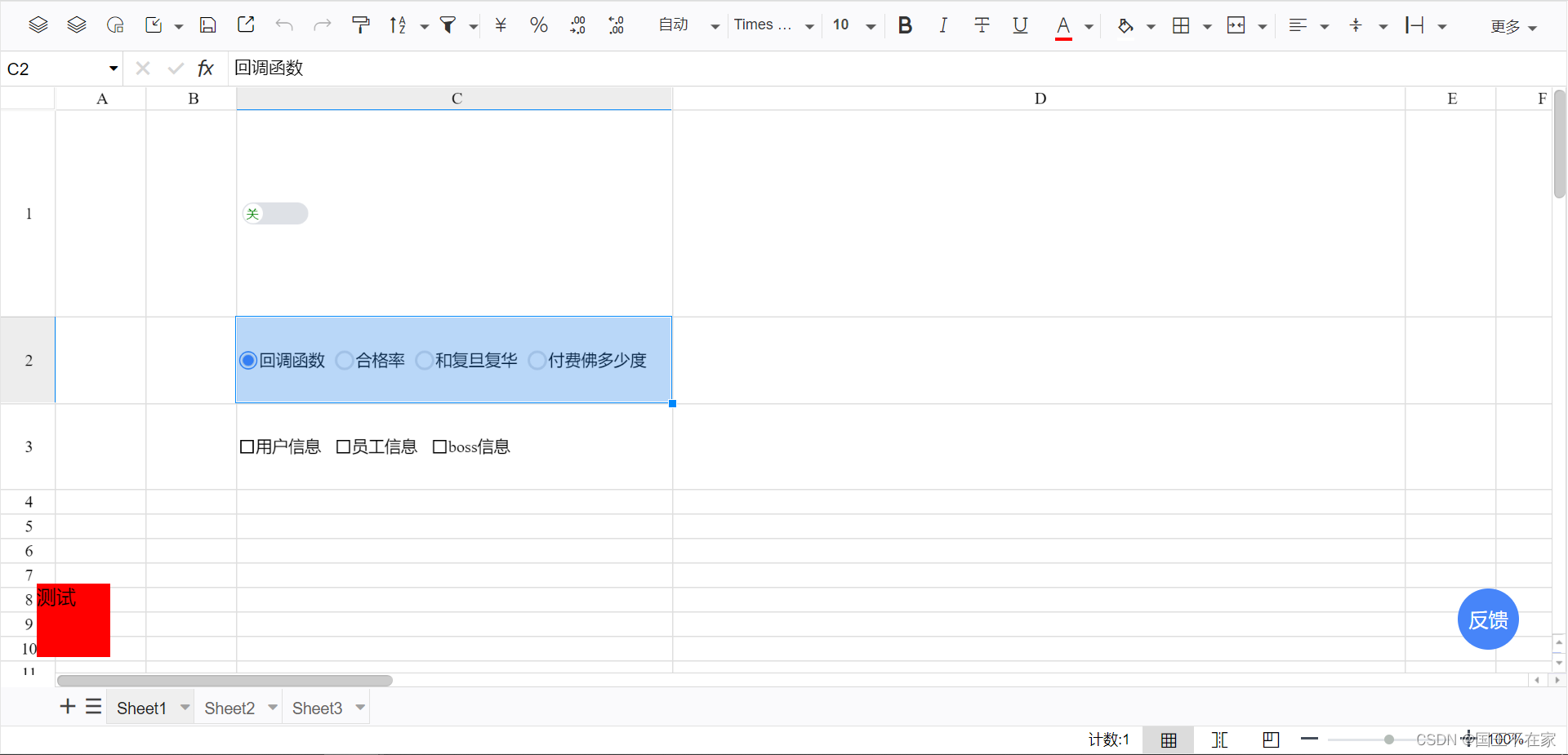

最后附上三个的效果图：
