单片机---STM32F103开发环境搭建及调试方法

背景

今天简单介绍一下这个STM32的开发环境及调试过程。不过开始之前，要吐槽一个玩意儿。

要说用过的电子产品，质量最差的，ST-Link必须排第一。调试个单片机，不换两三个调试器，那就说明工作不认真。

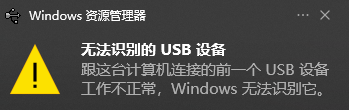

稍微有点静电啥的，立马就罢工了，甚至你都不知不觉。今天着实是尴尬，崭新的从包装袋里拆出来的新调试器，插电脑上就没有反应，显示未知的usb设备。

嘎嘎新的东西，还没用，就坏了，一开始还以为是驱动问题，怎么安装都是不行。
然后就放弃了，又拆了一个新的出来，这次插上就能识别了。

这叫一个后悔，早知道就买国产版本的了，听说国产版本的直接支持usb下载调试。哎……

开发环境

STM32常用的开发环境是kail-MDK，这里提供一个下载，用的是MDK4.7.4版本
传送门 提取码：u7fj
这里的破解比较简单，安装好之后。
注意，要以管理员身份运行MDK

然后进行破解，打开License management

复制CID

然后到破解工具中去注册，最后复制结果到下面的LIC中，点击添加即可。

调试

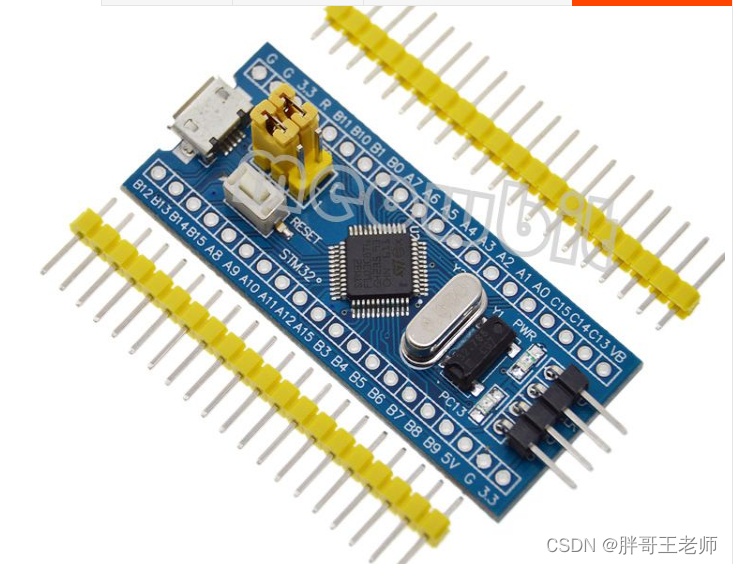

开发板是在淘宝上买到的STM32F103C8T6核心板

这里用的调试工具是ST-Link V2，将其中的3.3v，GND，SWCLK和SWDIO与核心板的对应接口连接

这里还是出现了问题，还是无法识别ST-link设备，这里说的是MDK软件不识别。电脑本身是识别的。
这里有一个操作，就是升级一下ST-Link的软件。

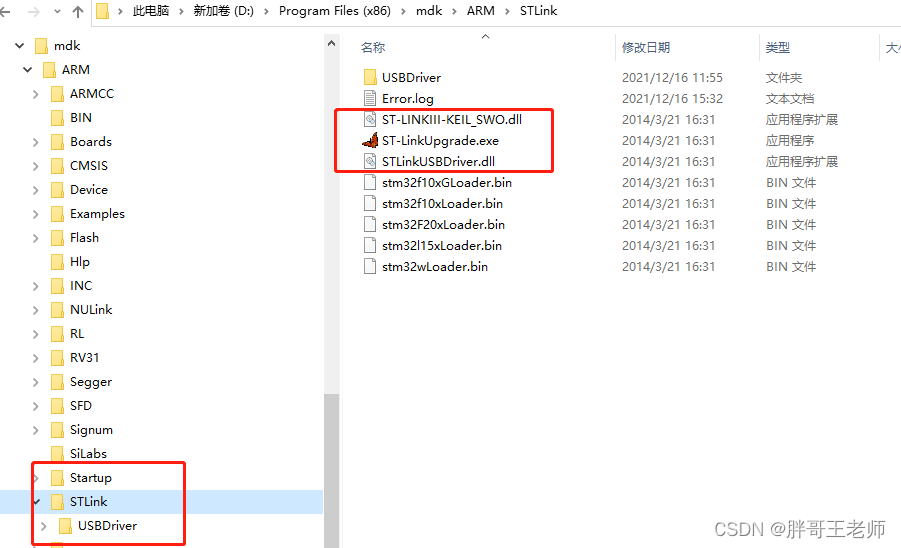

首先关闭MDK。然后在MDK的安装目录下，找到STLink目录

这里有提供给的升级工具，插好ST-link后，运行这个软件，就可以升级ST-Link的软件了。
升级之后，MDK就能识别出来了。

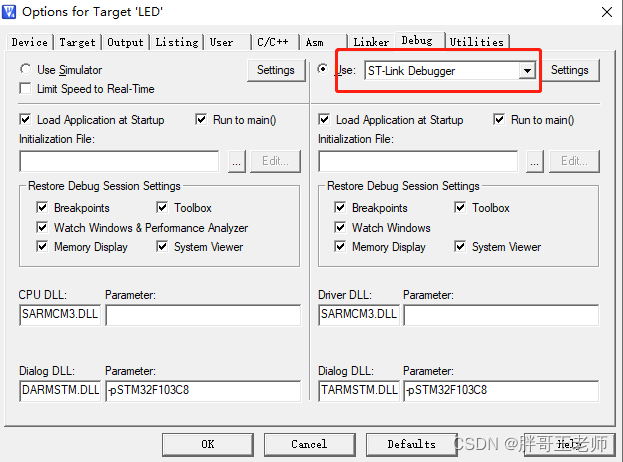

然后在项目工程上右键，配置选项options，选择Debug标签。选择为ST-Link Debugger，然后点击右边的Settings

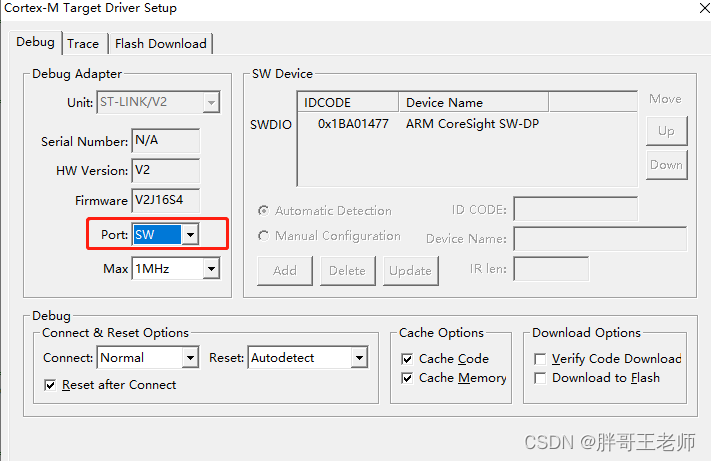

注意，Port这里，选择SW方式

然后就可以进行调试了

这块开发板的串口，连接如下

Rxd——>A9
Txd——>A10

测试程序

提供两套测试程序，RTC程序和LED闪烁程序
传送门
