小型校园网通信示例

项目介绍

项目主要包括：1）小型校园网内部模拟；2）服务器模拟，包括：DNS、HTTP、E-mail服务器；3）公网模拟；4）3G/4G通信模拟。

项目知识点

通过小型校园网与服务器通信、外部网络通信示例，了解网络的基础架构，直观了解数据在网络上的流通过程。能够让实验者了解有线、无线（wifi）和3G/4G的通信方式；防火墙的工作模式；DNS服务器、Web服务器和邮件服务器。

实验环境

思科 Packet tracert 8.0.1及以上版本

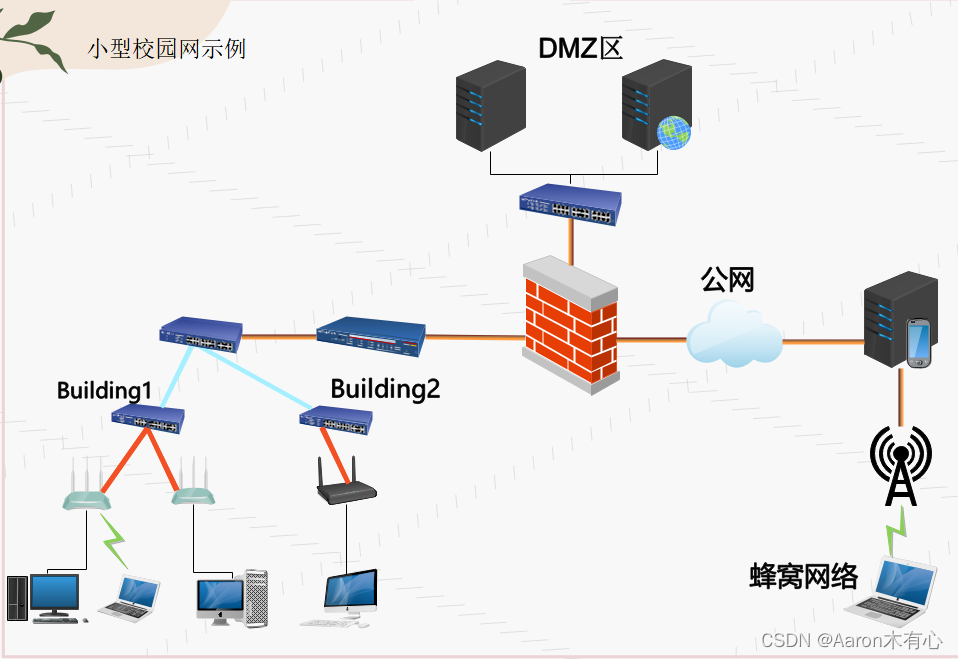

网络原型图

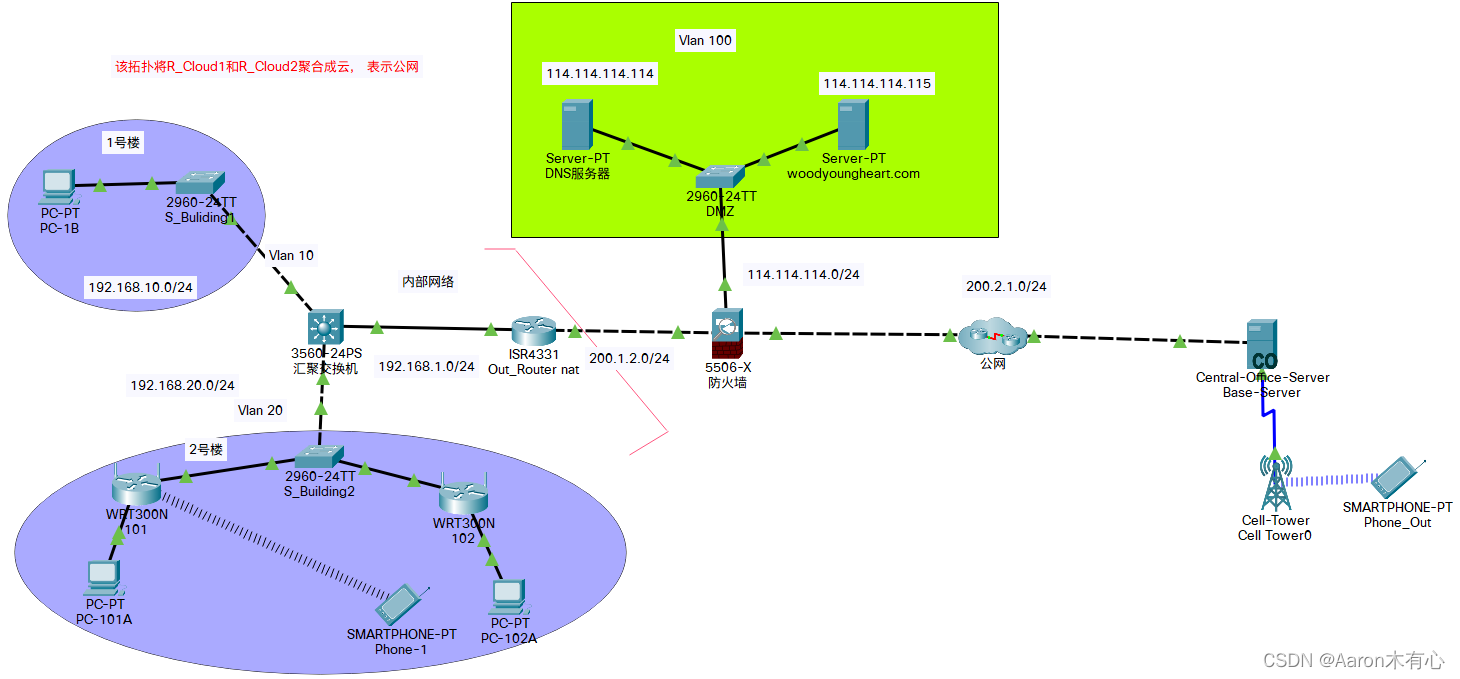

拓扑结构

拓扑阐述

示例中在校园网内部有模拟出两栋楼：1号楼和2号楼，二者通过防火墙与外部网络相连；在1楼内部通过二层交换机和PC机模拟接入层（较为简单），在2号楼内部通过交换机模拟接入层，通过soho路由器模拟每间办公室内部的网络拓扑，包括有线接入和无线接入。在网关路由器上实现了公网地址和私网地址的转换。
DNS服务器、Web服务器以及邮件服务器放置在非军事化区（DMZ）。在示例中，为了能够让外部网络访问，配置了公有地址，用二层交换机来进行接入。
外部网络，也就是图中的公网部分，通过两台路由器来进行模拟。此外，通过3G/4G的信号基站（Cell Tower）来模拟了外部的无线设备接入网络的过程。

地址规划

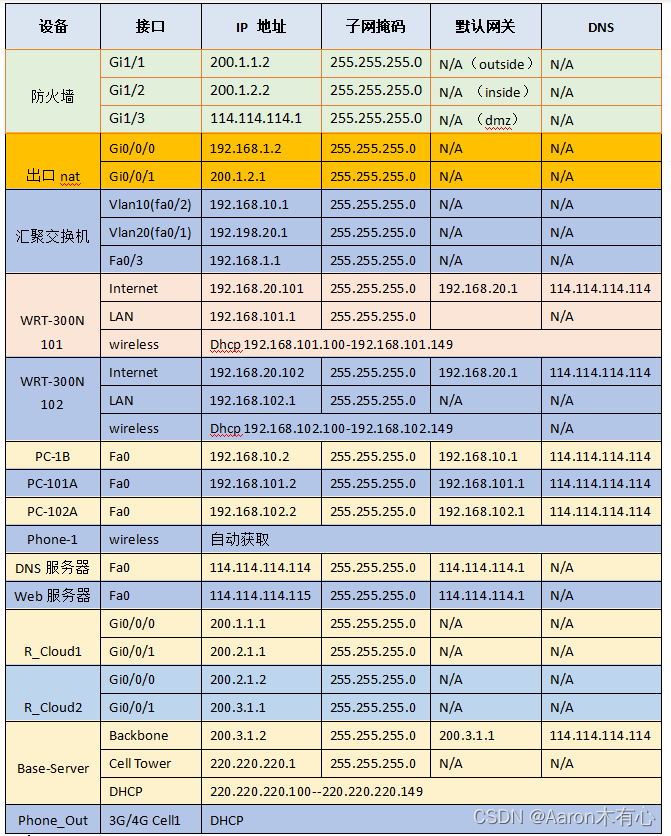

整个系统的接口和地址规划，如下图所示：

配置步骤

内网部分

1.汇聚交换机

Switch#configure t
Switch(config)#hostname huiju //命名

huiju(config)#vlan 10 //划分vlan 10 作为1号楼的vlan
huiju(config-vlan)#name First_Building //给vlan命名Fisrt_Building
huiju(config-vlan)#exit
huiju(config)#interface fastEthernet 0/2
huiju(config-if)#switchport mode access
huiju(config-if)#switchport access vlan 10
huiju(config-if)#exit
huiju(config)#interface vlan 10
huiju(config-if)#ip address 192.168.10.1 255.255.255.0 //配置vlan 10 虚接口的IP地址
huiju(config-if)#no shutdown
huiju(config-if)#exit

huiju(config)#vlan 20
huiju(config-vlan)#name Second_Building //给vlan 20 命名为Second_Building
huiju(config-vlan)#exit
huiju(config)#interface FastEthernet 0/1
huiju(config-if)#switchport mode access
huiju(config-if)#switchport access vlan 20
huiju(config-if)#exit
huiju(config)#interface vlan 20
huiju(config-if)#ip address 192.168.20.1 255.255.255.0 //配置vlan 20 虚接口的IP地址
huiju(config-if)#no shutdown
huiju(config-if)#exit
huiju(config)#exit
