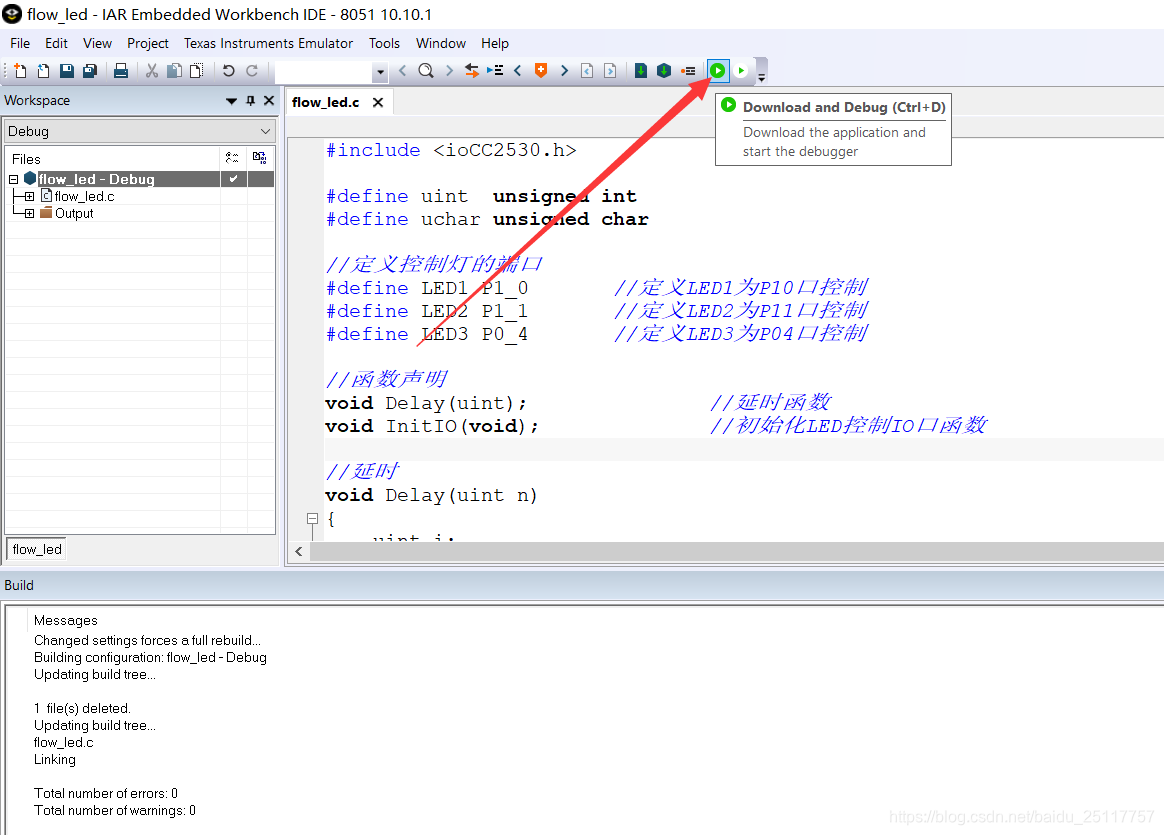

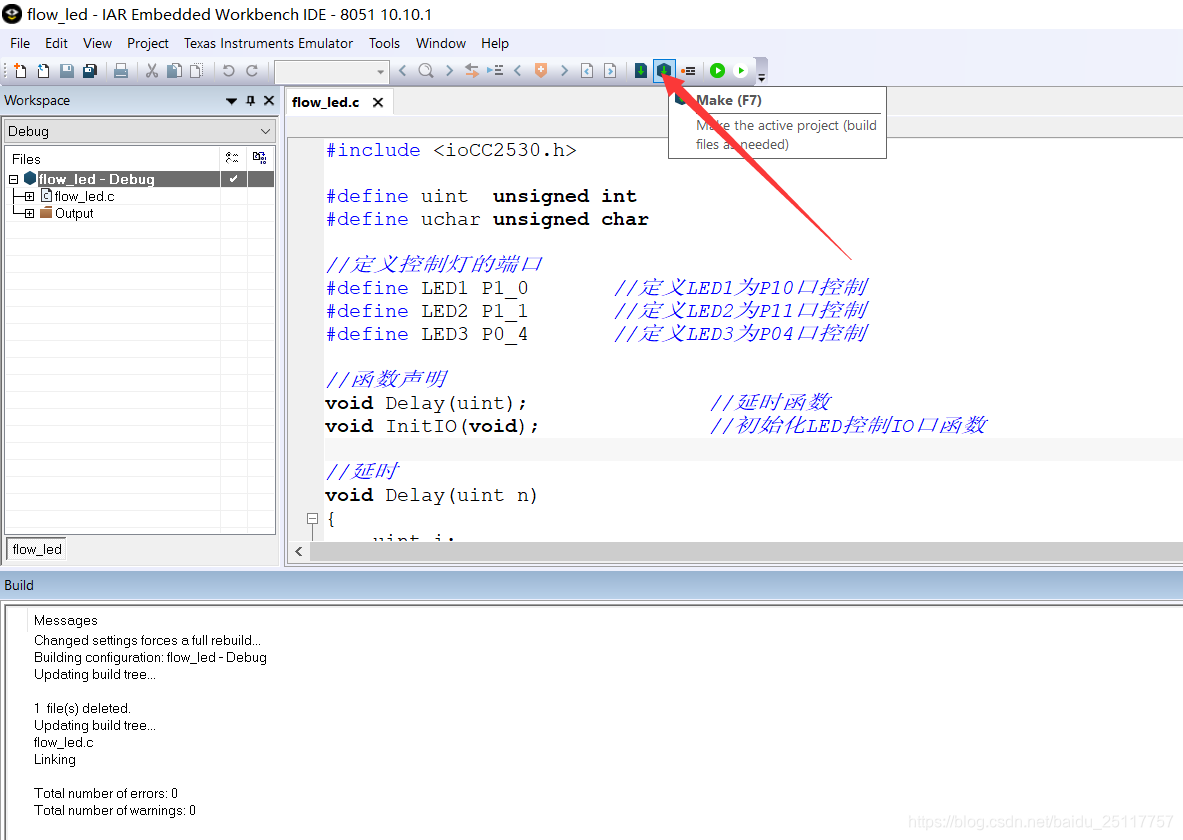

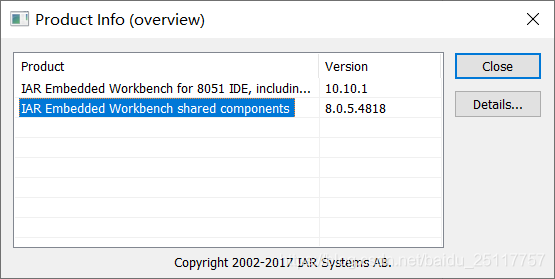

这里使用的IAR版本为 IAR for 8051 10.10.1

在这里插入图片描述

一、新建工程

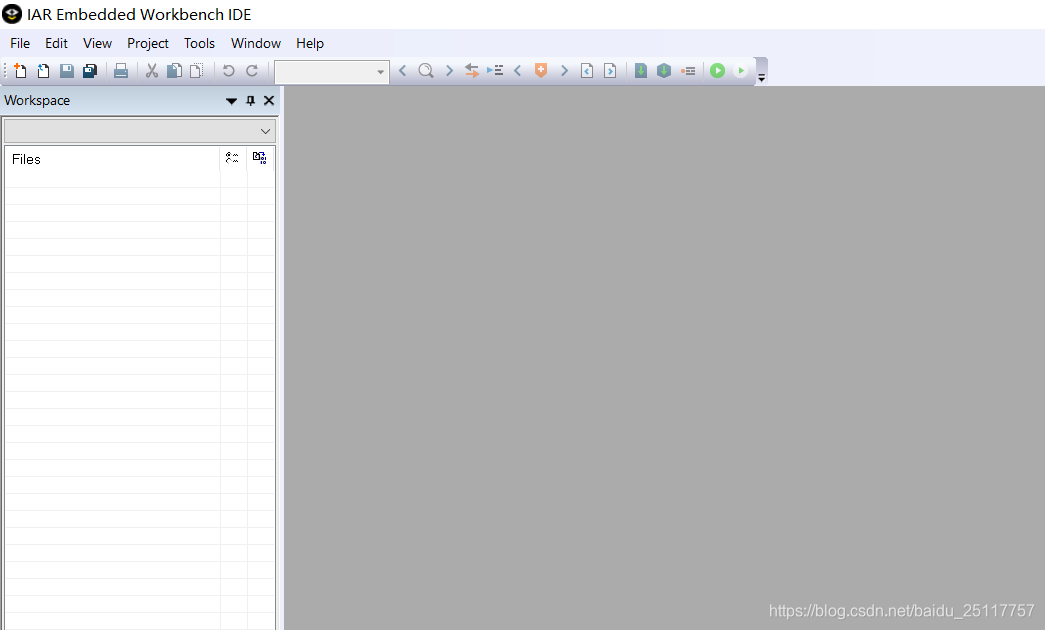

1、打开 IAR for 8051

在这里插入图片描述

2、新建工程

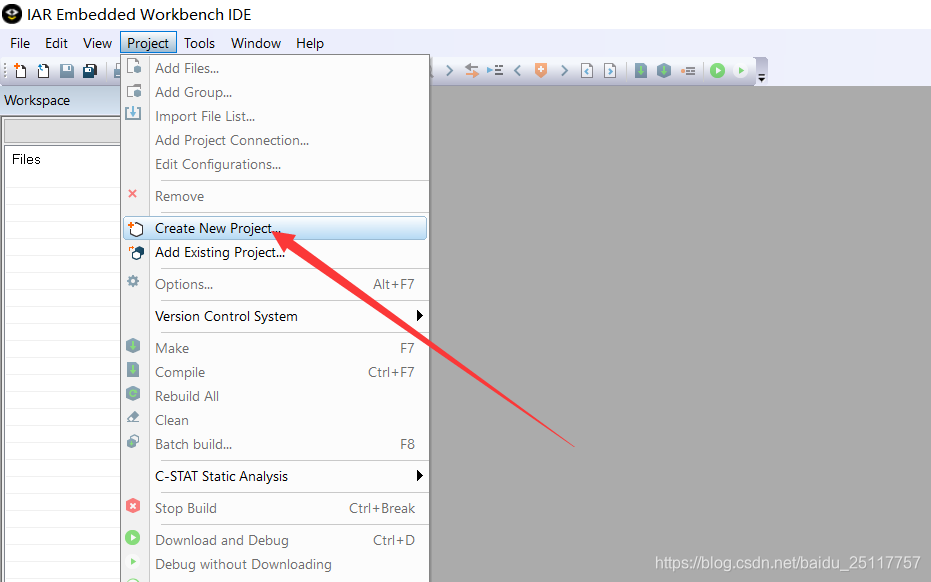

点击工具栏的Project > Create New Project

在这里插入图片描述

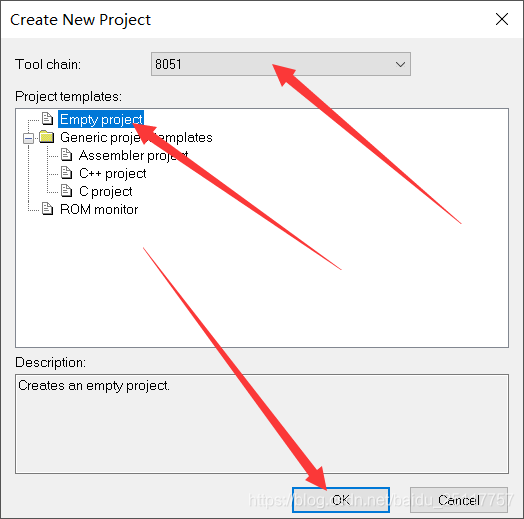

Tool chain 选择 8051
Project templates 选择 Empty project
点击 OK

在这里插入图片描述

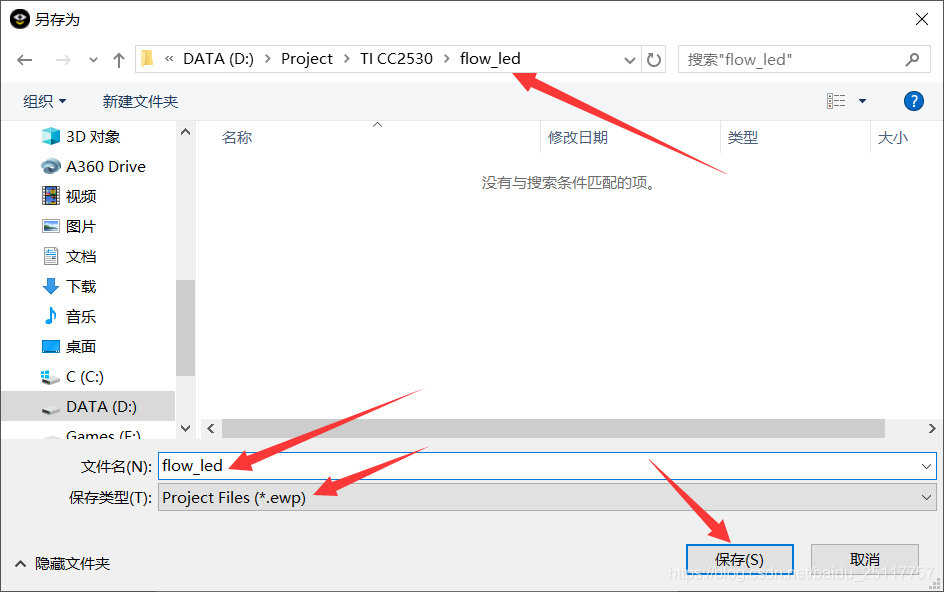

选择工程的保存路径
输入文件名，保存类型为 *.ewp
点击保存

在这里插入图片描述

已新建完工程

在这里插入图片描述

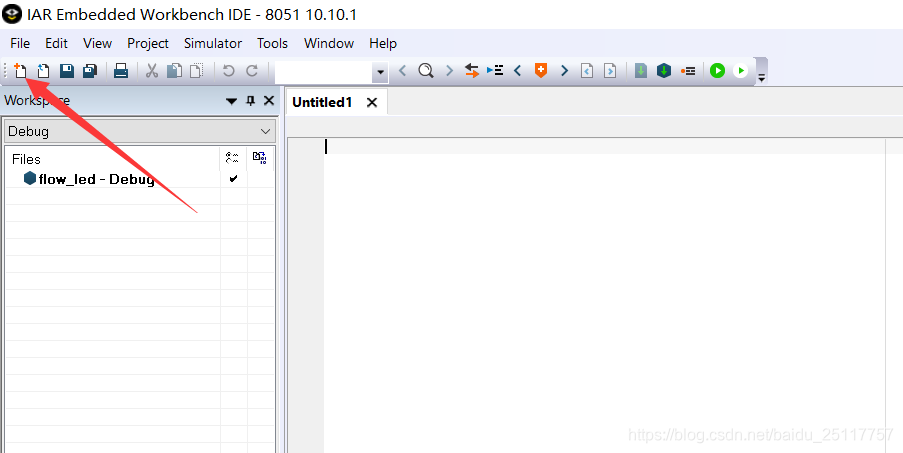

新建一个文档

在这里插入图片描述

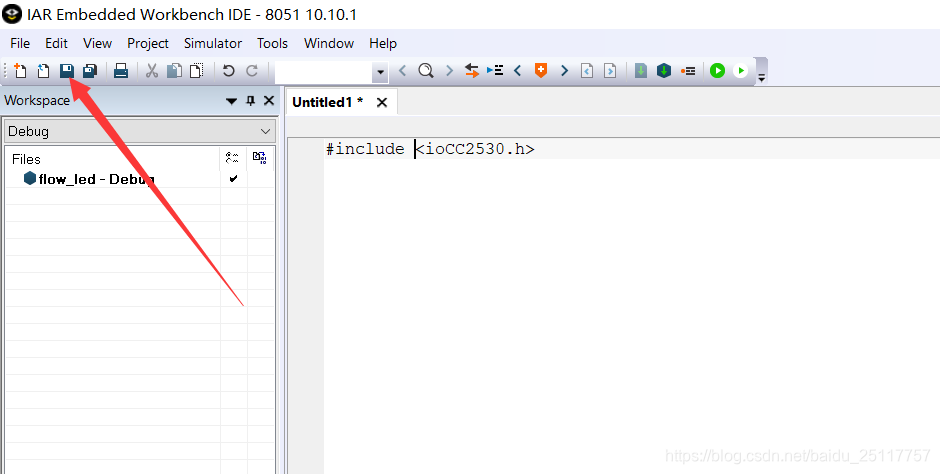

在新文档输入 #include <ioCC2530.h>，保存新文档

在这里插入图片描述

文件保存路径和工程路径一致

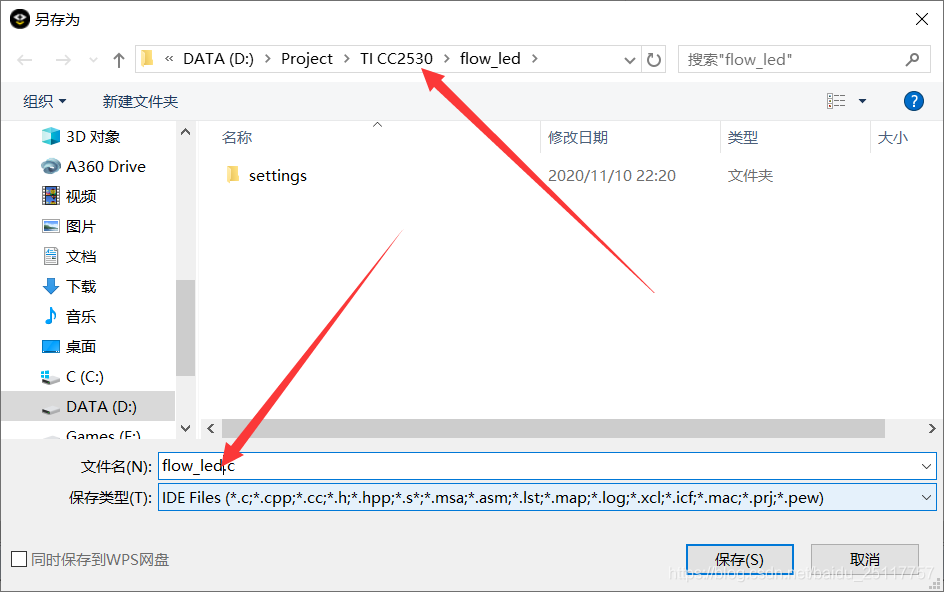

输入文件名，保存类型为 *.c

在这里插入图片描述

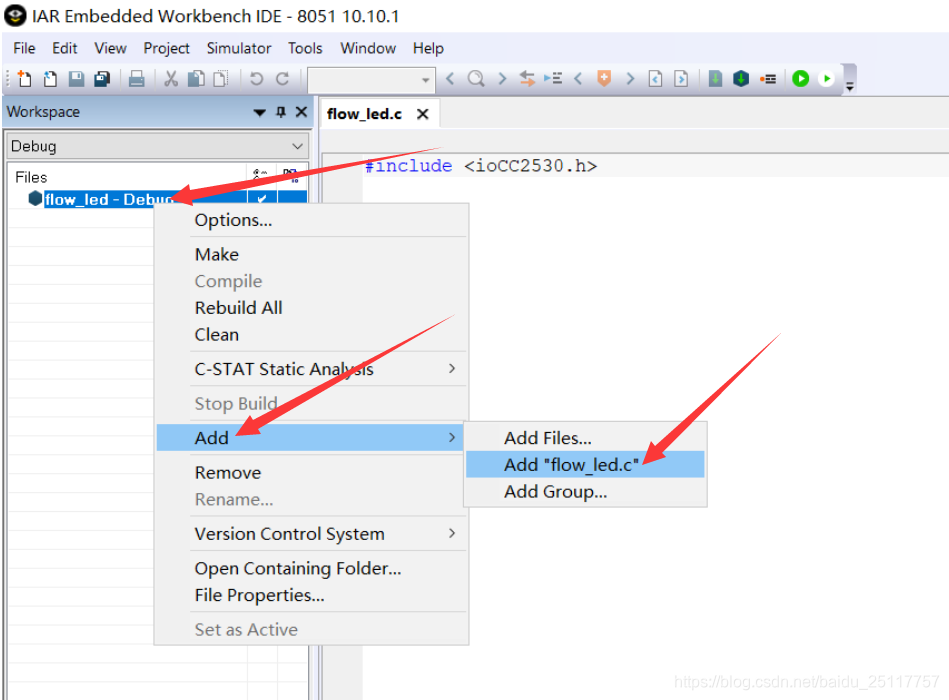

右键单击工程，选择 Add > Add “flow_led.c”，把刚才保存的.c文件添加到工程里。

在这里插入图片描述

3、设置工程

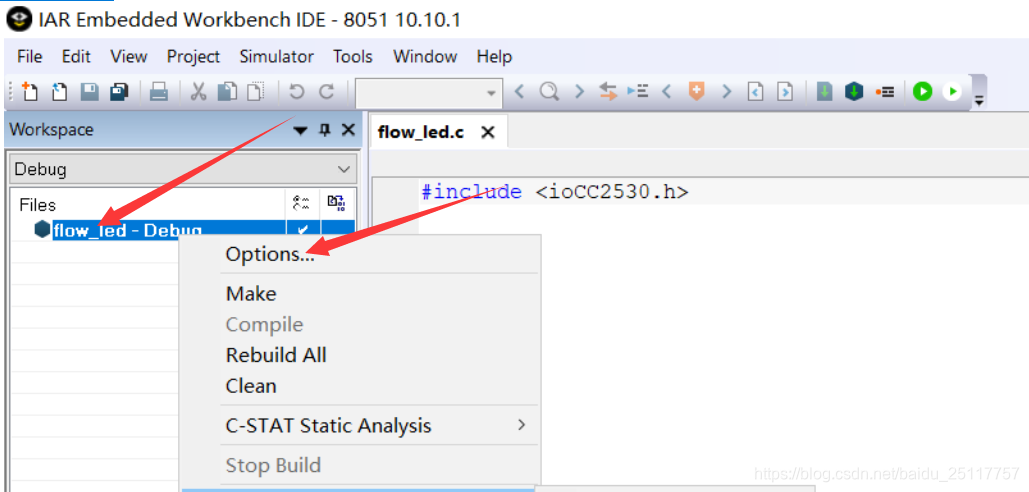

再次右键单击工程，选择options

在这里插入图片描述

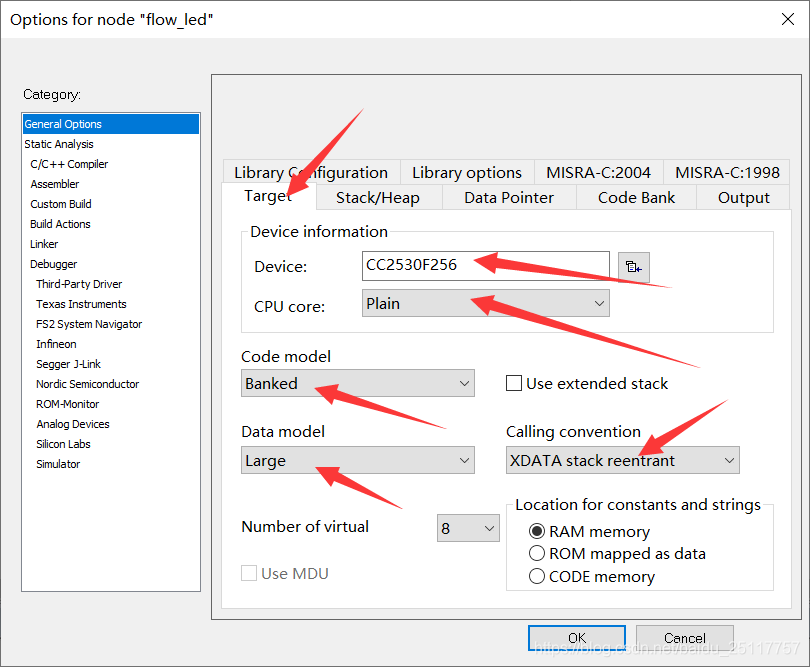

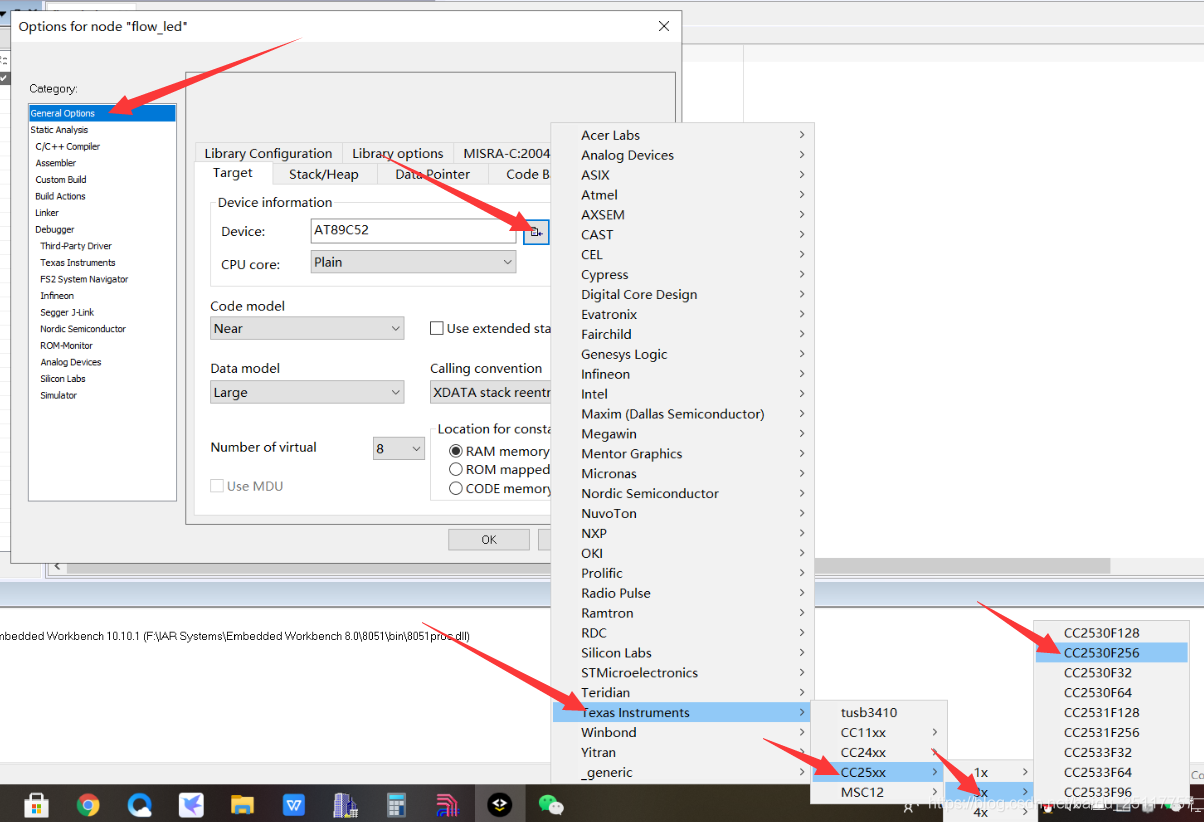

选择 General Options 的 Target ，设置 Device ，由于我的开发板是TI CC2530F256，所以我这里芯片选择的是TI CC2530F256，具体型号看自己开发板。

在这里插入图片描述

设置完CPU Core、Code model、Data model、Calling convention 如下图

在这里插入图片描述

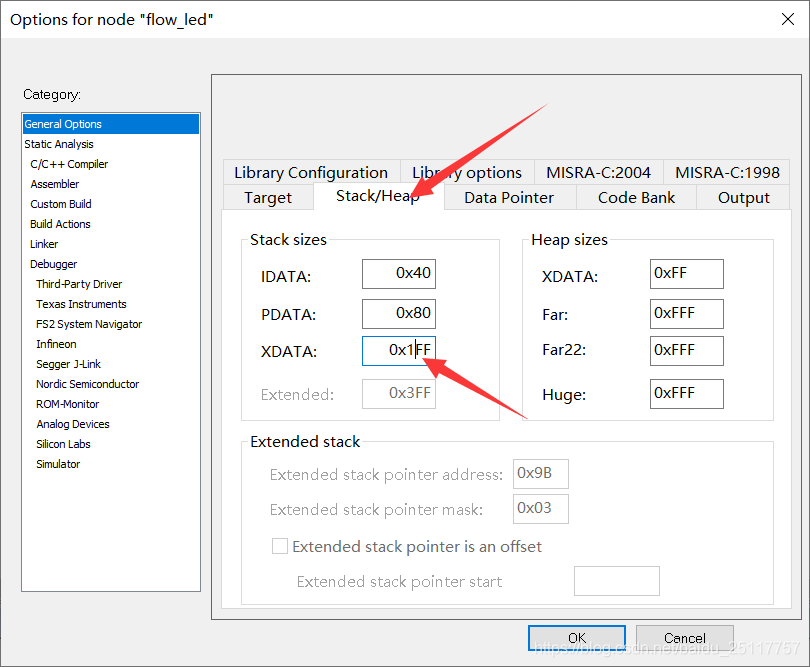

在Stack/Heap中，设置 XDATA 为 0x1FF

在这里插入图片描述

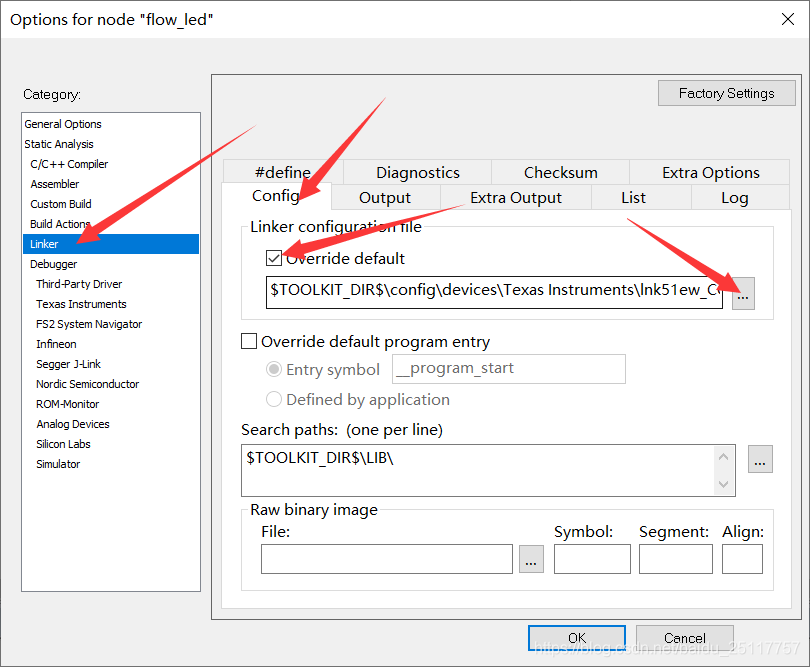

在 Linker > Config 页面下，勾选 Override default，再点击…，选择configuration file

在这里插入图片描述

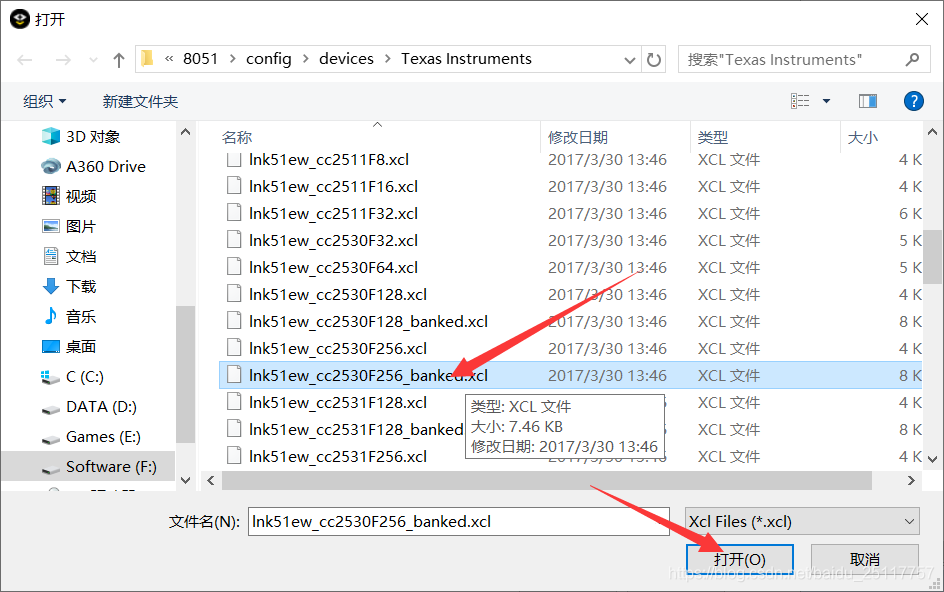

选择 lnk51ew_cc2530F256_banked.xcl，点击打开

在这里插入图片描述

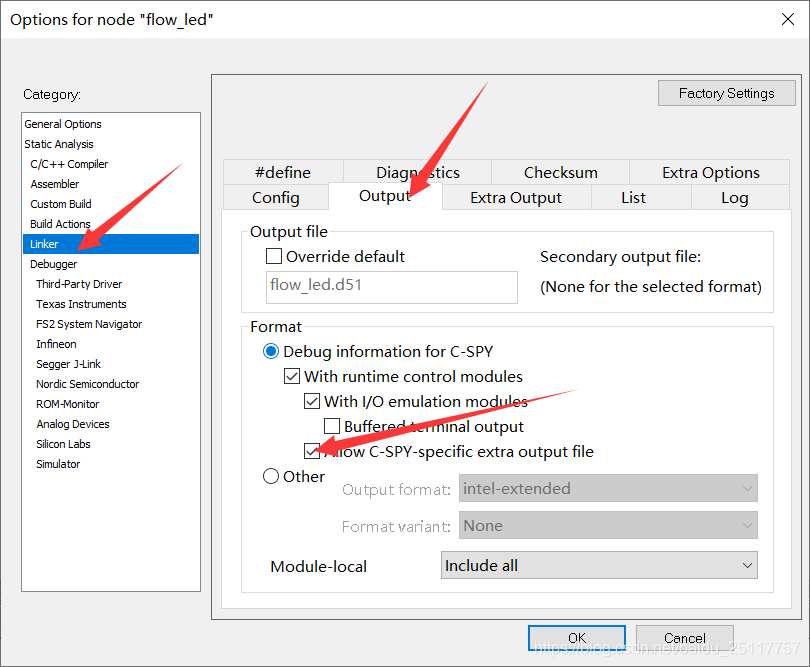

Output 标签选项主要用于设置输出文件以及格式，勾选 C-SPY-specific extra output file

在这里插入图片描述

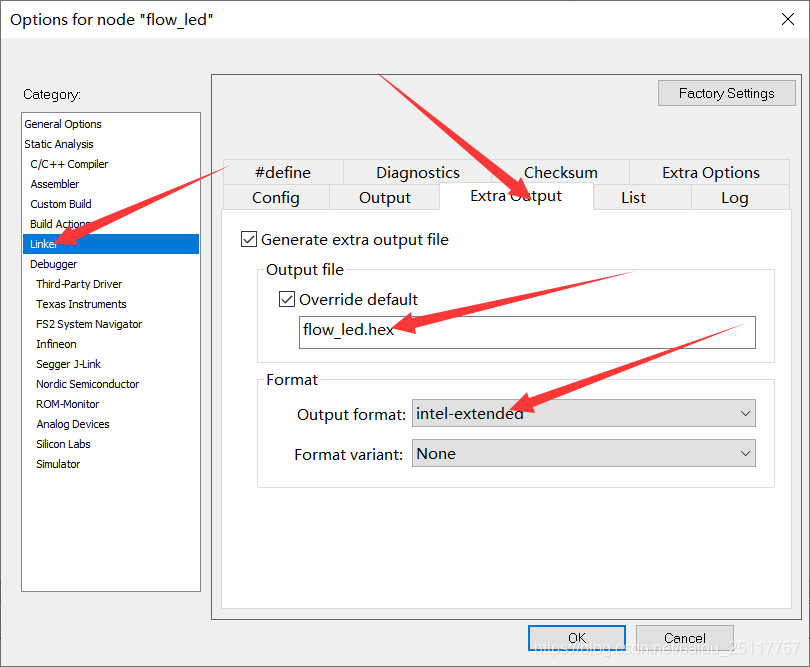

Extra Output 标签用于生成指定的16进制文件，把后缀改成 .hex，生成hex文件，Output format 选择 intel-extened

在这里插入图片描述

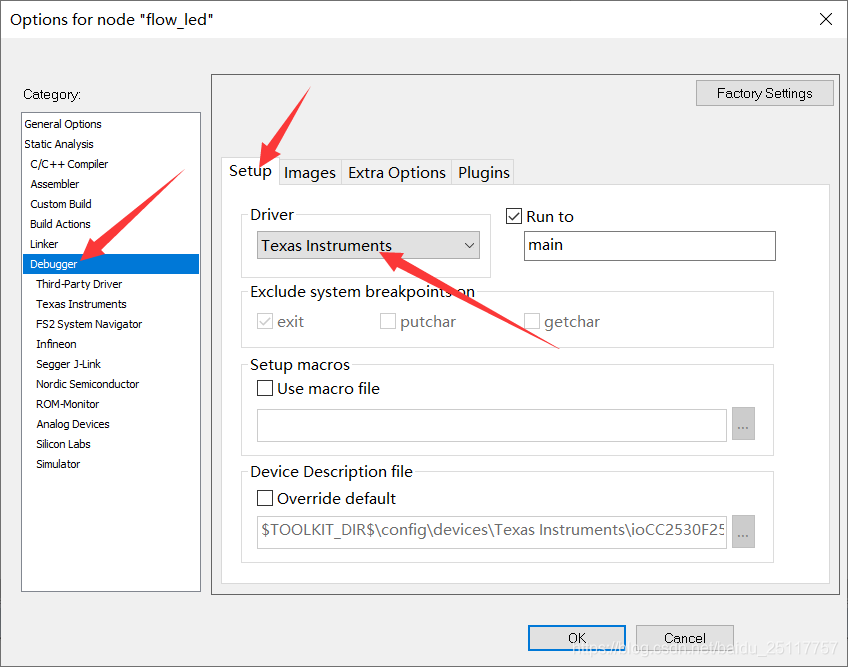

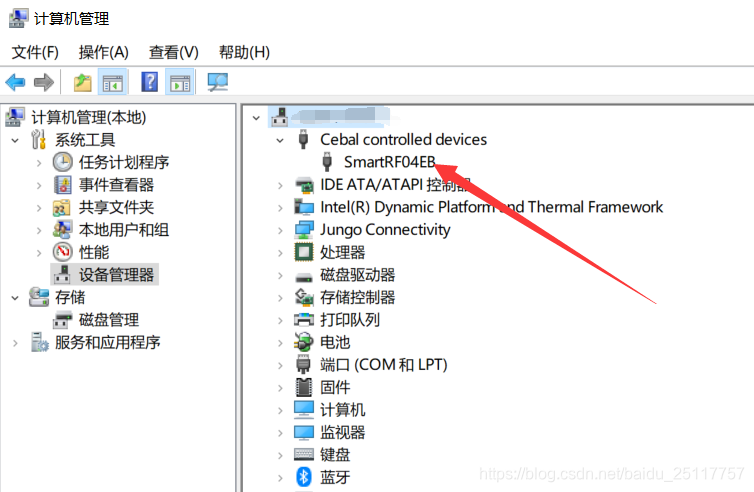

在Debugger的Setup页面下，把Driver设置为Texas Instruments，然后就可以点击 OK

在这里插入图片描述

保存eww工程文件

在这里插入图片描述

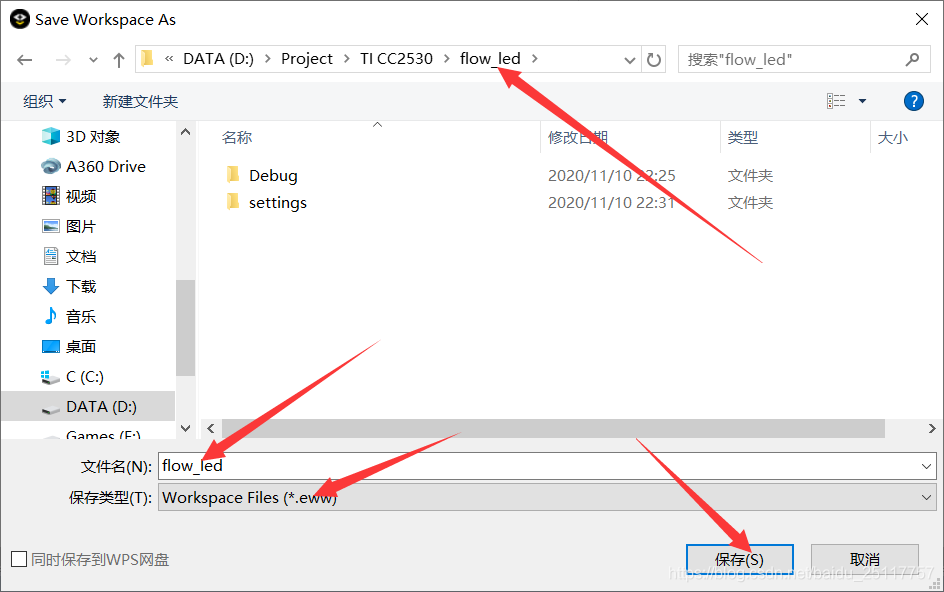

保存路径和工程路径一致，输入文件名，保存类型为 *.eww，点击保存按键

在这里插入图片描述

经过以上设置，所有设置已完成。

4、输入代码

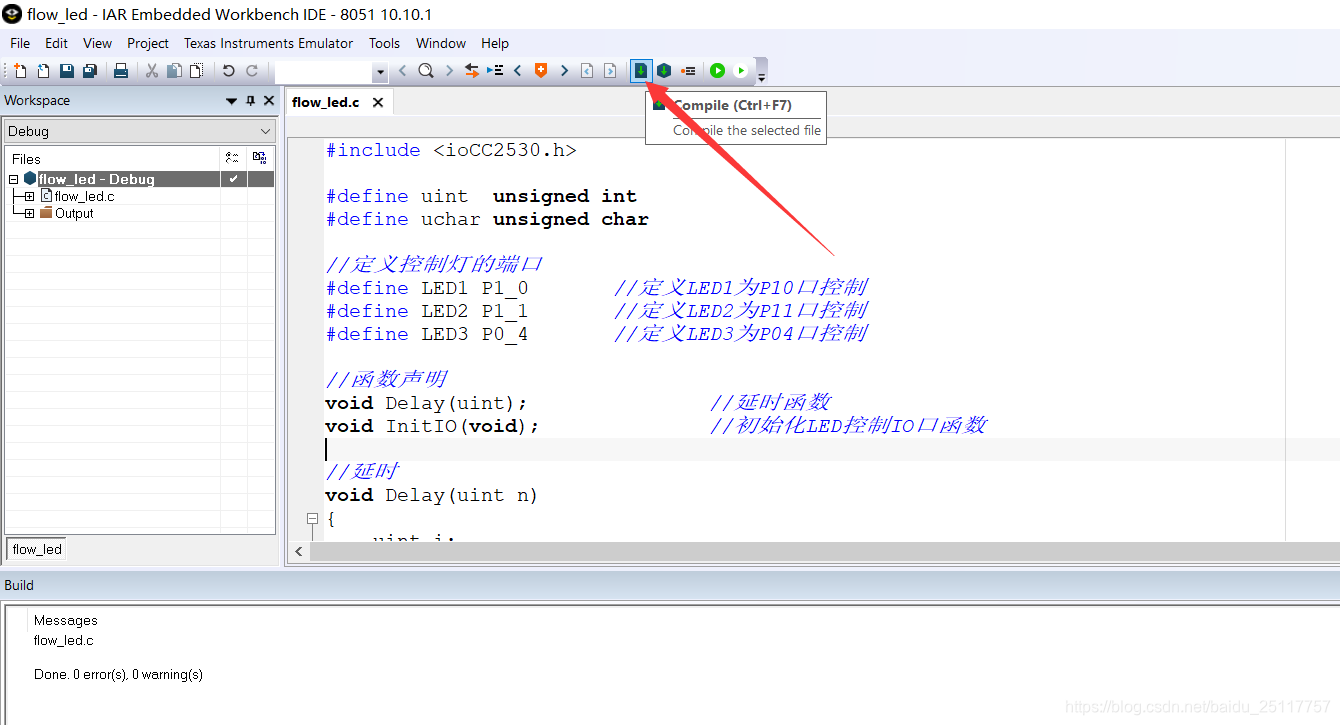

在flow_led.c中输入以下代码，这是一个流水灯例程，输入完代码后保存文件

#include <ioCC2530.h>

#define uint  unsigned int
#define uchar unsigned char

//定义控制灯的端口
#define LED1 P1_0	//定义LED1为P10口控制
#define LED2 P1_1	//定义LED2为P11口控制
#define LED3 P0_4	//定义LED3为P04口控制

//函数声明
void Delay(uint);		//延时函数
void InitIO(void);		//初始化LED控制IO口函数

//延时
void Delay(uint n)
{
    uint i;
    for(i = 0; i < n; i++);
    for(i = 0; i < n; i++);
    for(i = 0; i < n; i++);
    for(i = 0; i < n; i++);
    for(i = 0; i < n; i++);
}

//初始化IO口程序
void InitIO(void)
{
    P1DIR |= 0x03;  //P10、P11定义为输出
    P0DIR |= 0x10;  //P04定义为输出
    LED1 = 1;
    LED2 = 1;
    LED3 = 1;	   //LED灯初始化为关
}

//主函数

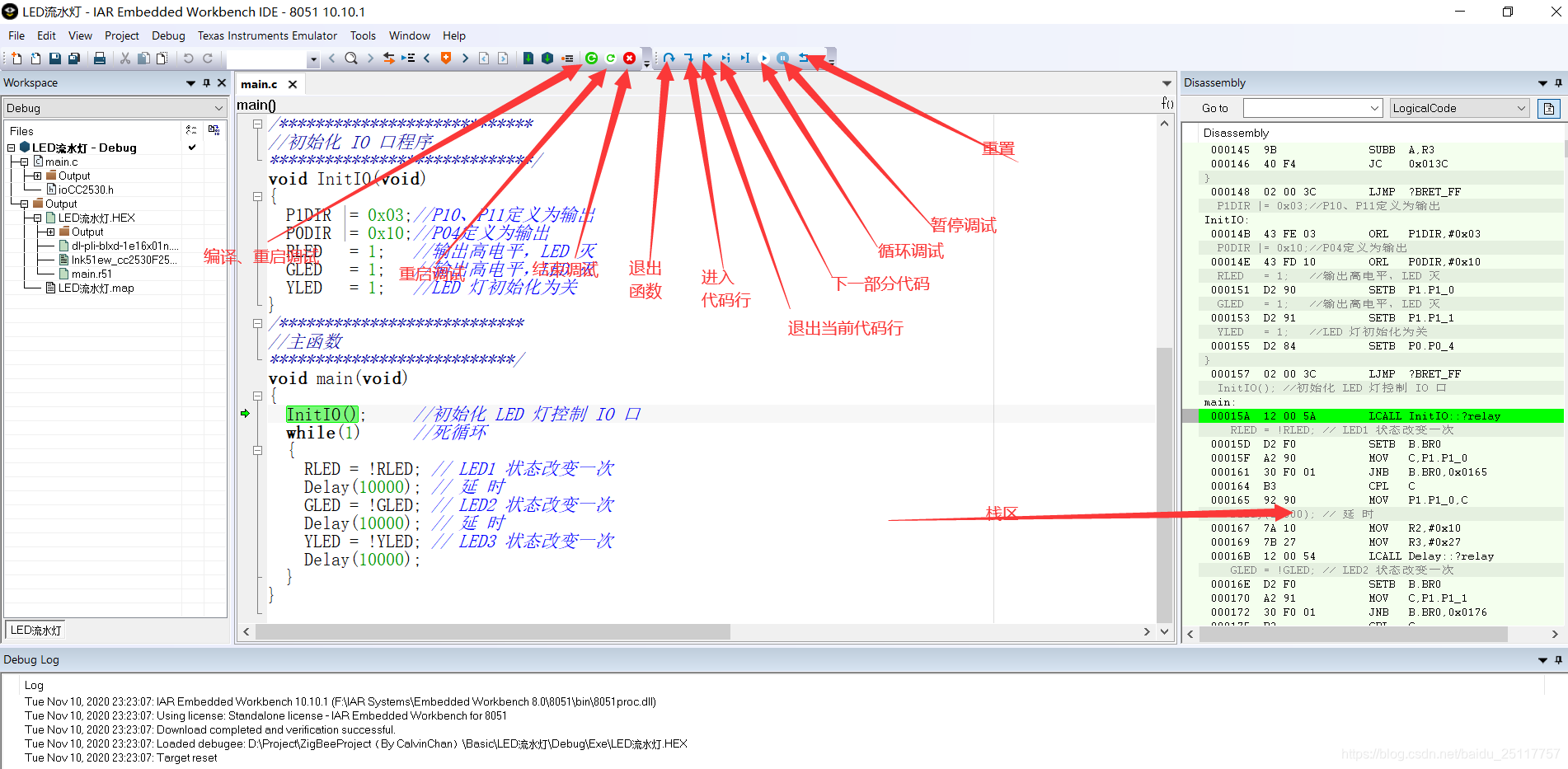

void main(void)
{
    InitIO();		//初始化LED灯控制IO口
    while(1){                //死循环
        LED1 = !LED1;           // LED1灯闪一次
        Delay(50000);
        LED2 = !LED2;           // LED2灯闪一次
        Delay(50000);
        LED3 = !LED3;           // LED3灯闪一次
        Delay(50000);
    }
}
