创建结构平面：

使用API：public static ViewPlan Create(Document document, ElementId viewFamilyTypeId, ElementId levelId);

ViewPlan viewPlan = ViewPlan.Create(document, new ElementId(viewFamilyTypeId), Level.Create(document, 0).Id);

Document document：这个就不用说了，当前文档
ElementId viewFamilyTypeId：视图类型
通过Revit Lookup---->>SnoopDB---->>ViewFamilyType---->>结构平面，就可以看到了
代码中可以用过滤器找到
//获取结构平面类型
List<Element> viewFamilyTypeList = new FilteredElementCollector(document).OfClass(typeof(ViewFamilyType)).ToList();
viewFamilyTypeList = viewFamilyTypeList.Where(temp => temp.Name.Equals("结构平面")).ToList();
Element viewFamilyType = viewFamilyTypeList.First();

ElementId levelId：要在那个标高上创建，可以创建一个标高

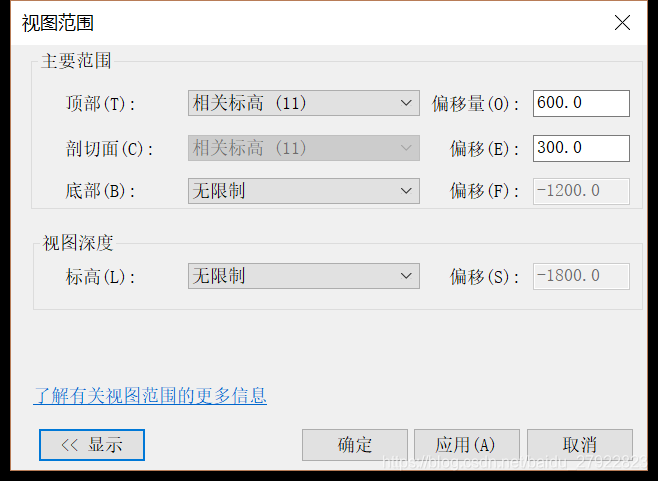

修改视图范围：

//设置结构平面的视图范围
Level topLevel = Level.Create(document, 1000);
PlanViewRange viewRange = viewPlan.GetViewRange();

//顶部
viewRange.SetLevelId(PlanViewPlane.TopClipPlane, topLevel.Id);
//剖切面
viewRange.SetLevelId(PlanViewPlane.CutPlane, topLevel.Id);
//底部
viewRange.SetLevelId(PlanViewPlane.BottomClipPlane, viewPlan.LevelId);
//深度
viewRange.SetLevelId(PlanViewPlane.ViewDepthPlane, viewPlan.LevelId);
viewPlan.SetViewRange(viewRange);

对于这里的参数
