EDA安装------Centos7安装ANSYS

1. 引言

ANSYS是目前国内最流行的有限元分析软件，应用各种领域。博主最近在做流体仿真，因此需要学习ANSYS的流体仿真。第一步就是安装软件了，博主选择了ANSYS18.0版本进行安装讲解，安装在教研室的Centos7服务器上，以下是安装步骤。ANSYS19的安装步骤基本相同，可以参考进行安装。在LM部分ANSYS18.0与ANSYS19也基本一致，博主后来升级了ANSYS19，所以LM的部分采用ANSYS19讲解。

2. 软件包

博主不提供软件包，博主使用的软件包包含两个iso文件，和一个Crack文件夹
ANSYS.18.0.DVD.LINUX64.iso
ANSYS.18.0.REL.INFO.iso
Crack

3.安装步骤

3.1 挂载iso

首先使用root账户登录，在mnt文件夹下创建两个目录

mkdir /mnt/ansys180
mkdir /mnt/rom

然后分别挂载两个iso文件（ANSYS.18.0.REL.INFO.iso是pdf说明文件），并进入到/mnt/ansys180

mount -o loop ANSYS.18.0.DVD.LINUX64.iso  /mnt/ansys180
mount -o loop ANSYS.18.0.REL.INFO.iso   /mnt/ansys180
cd /mnt/ansys180

如出现以下问题，没有关系，忽略即可

XXX is write-protected, mounting read-only

3.2 运行安装

进入到/mnt/ansys180后，直接运行下面命令

./INSTALL

如果报出cannot connect to X server的错误，就是在使用远程登录安装时，没有登录root用户安装。这块不能使用sudo，只能通过登录root用户安装。

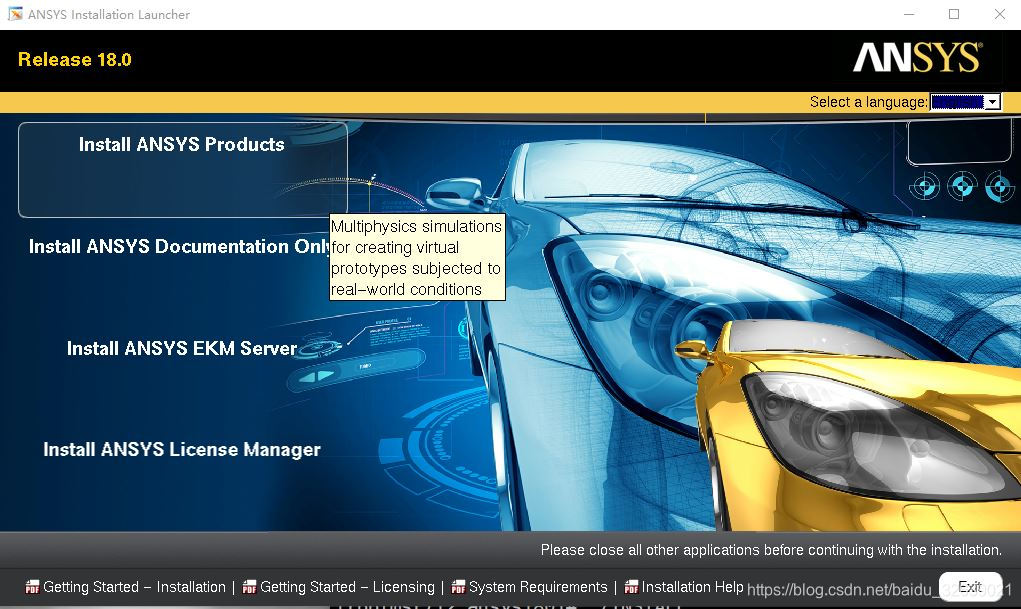

然后显示安装界面，步骤基本和Windows安装一致

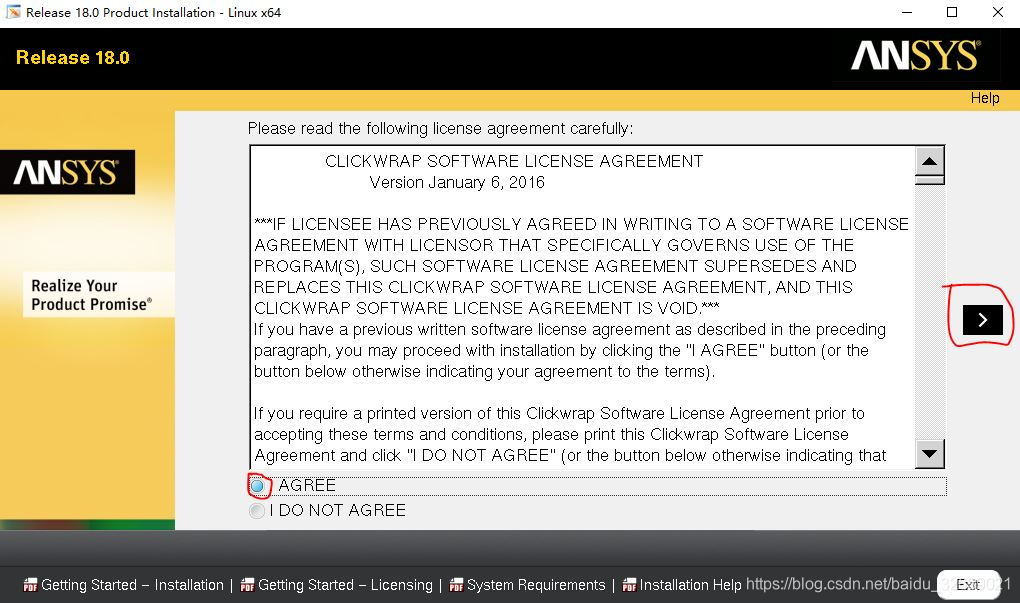

安装

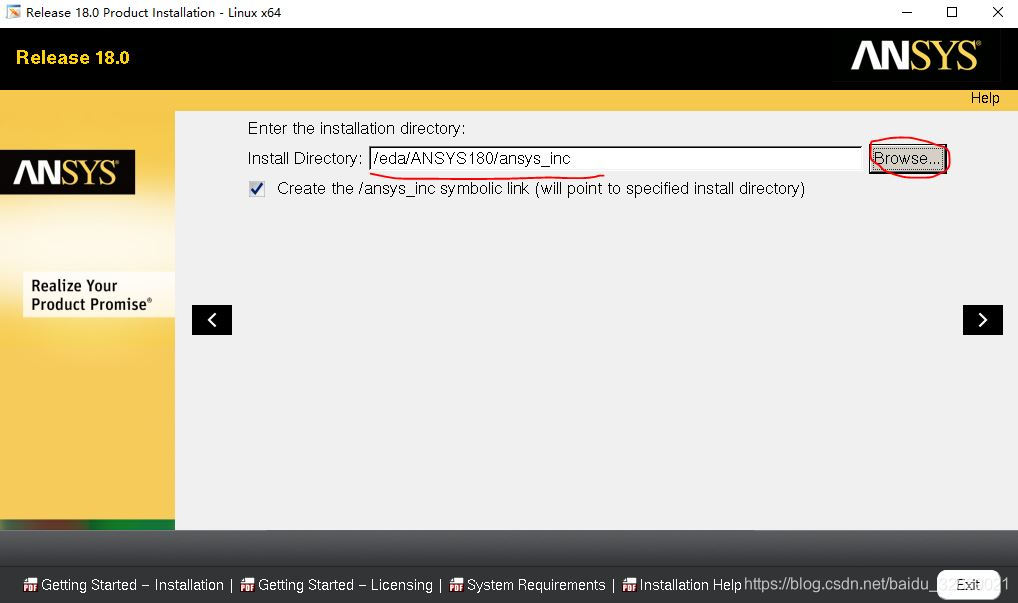

选择安装目录

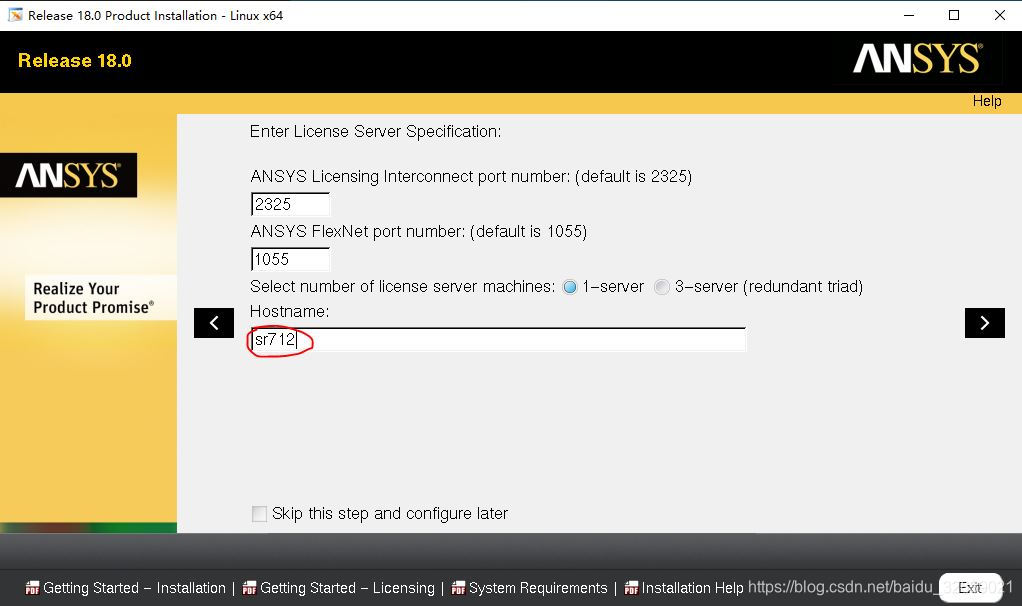

输入主机名，可通过hostname命令查看

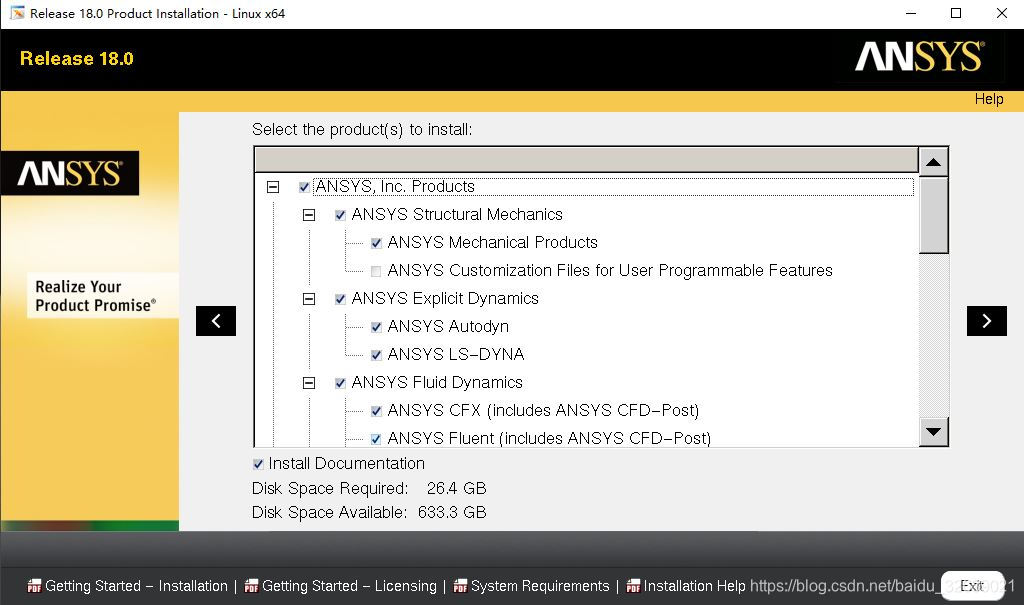

选择安装软件

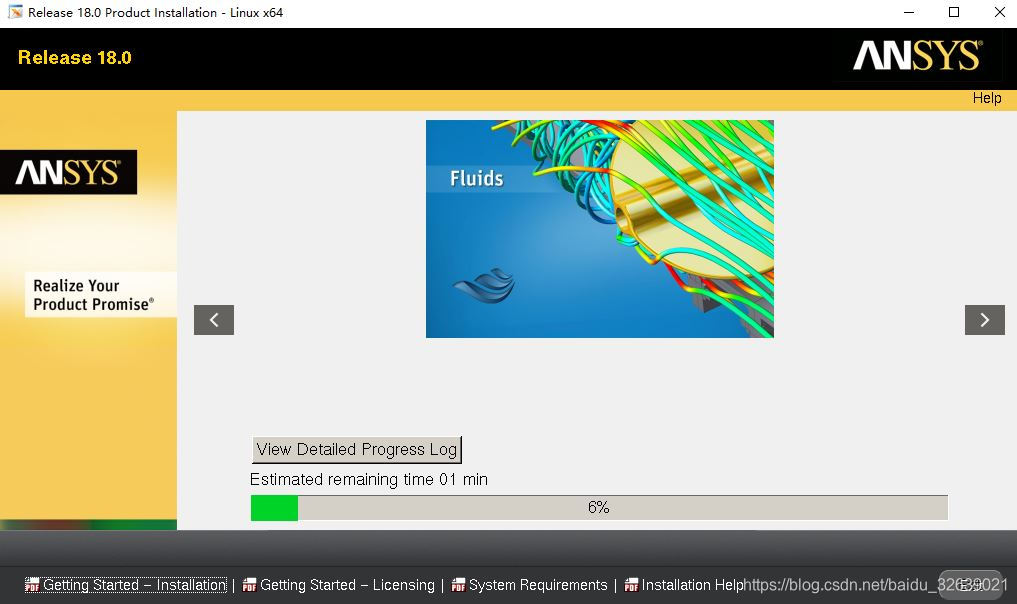

确认完安装列表，等待安装完即可，对于Linux中间不会再要求读入ISO，因此直接等待安装完成即可。

3.3 运行安装LM

LM是ANSYS的license管理器，进入到/mnt/ansys180后，直接运行下面命令

./INSTALL -LM

按照提示完成LM的安装。
然后将_SolidSQUAD_中LICENSE下的shared_files拷贝到安装目录下

cp -rf Ansys190/Ansys.Products.19.0.Linux64-SSQ/_SolidSQUAD_/ANSYS.19.0.LICENSE.MANAGER.LINUX64.CRACK-SSQ/shared_files  ansys_inc/

注意路径都药替换成自己的路径，如果命令正确，会有5个文件覆盖

cp: overwrite ‘./shared_files/licensing/linx64/ansysli_client’? y
cp: overwrite ‘./shared_files/licensing/linx64/ansysli_server’? y
cp: overwrite ‘./shared_files/licensing/tools/lmcenter/WEB-INF/classes/lmcenter/LF_CheckHostID.class’? y
cp: overwrite ‘./shared_files/licensing/tools/lmcenter/WEB-INF/classes/lmcenter/LF_CheckIncrements.class’? y
cp: overwrite ‘./shared_files/licensing/tools/lmcenter/WEB-INF/classes/lmcenter/LicenseFile.class’? y

然后进入到文件夹ansys_inc/shared_files/licensing/tools/bin/linx64下，运行

./ansyslmcenter

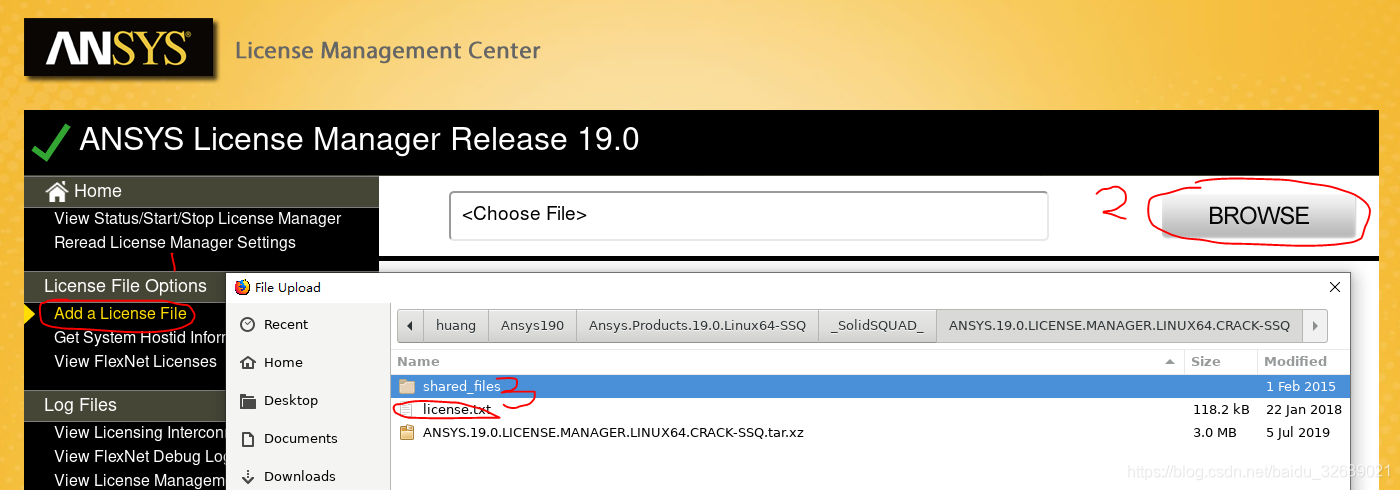

在浏览器中license管理器会被打开，然后导入license文件Ansys.Products.19.0.Linux64-SSQ/SolidSQUAD/ANSYS.19.0.LICENSE.MANAGER.LINUX64.CRACK-SSQ/license.txt

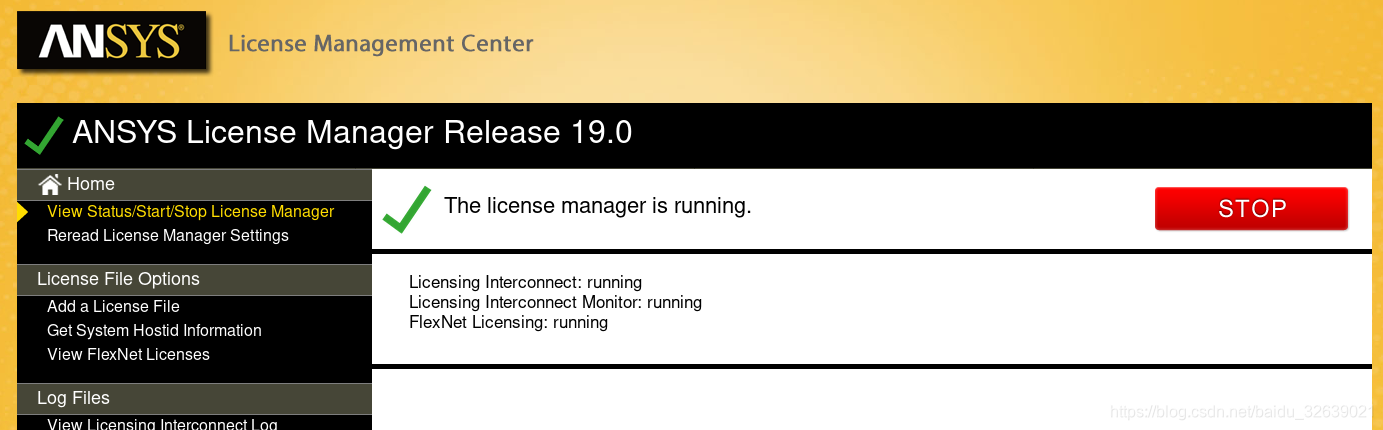

可以看到license成功启动

4.注意

1. 在ANSYS19中安装软件时，可能卡在94%，这个不影响后续步骤。不要关闭安装的窗口，然后重新打开一个shell，安装LM，配置license就可以了，完成后再关闭即可。
2. 在ANSYS19中安装软件时，如果卡在14%，可能是因为卸载不干净，建议卸载前面安装的所有文件，然后在重新安装。
3. 在安装LM时，如果最后提示错误，可能是因为安装之前已经启动了LM，到时重新安装时出现启动问题，建议重启电脑，重新安装。
4. 在启动LM时，出现找不到某个文件，可能是因为LM损坏，建议重新安装。
