计算机组成原理－－逻辑运算单元

　　在上篇博文中（算术逻辑单元），做而论道介绍了做 “8 位算术逻辑运算” 的组成电路。在电路中，采用了两片集成电路芯片 74LS181。　74LS181 是专门进行算术逻辑运算的 ALU 芯片，可以对两个 4 位数（A、B）进行 32 种运算！

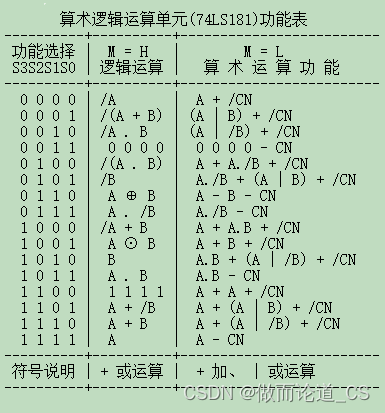

　　做而论道总结的 74LS181 功能表如下所示。

　　由于 74LS181 具有 “算术、逻辑” 两种运算功能，因此，加号（＋）运算符，就是两用的。按照常规，在逻辑运算中，＋ 就是 “或” 运算，在算术运算中，＋ 就是 “加” 运算。　但是，在 181 的算术运算中，还夹杂着 “逻辑或” 运算，这就比较混乱了。　所以，在英文的 PDF 文件中，就弄得很滥了，加减运算符，竟然用上了英文单词！　做而论道把 逻辑或，用竖线（|）表示，这样看起来，就正规多了。　至于与运算和非运算，都是按照常规，分别用 “ . ” 和 “ / ” 表示。

　　74LS181 的输出共有 5 位二进制数，分别是：Cn+4、F3 F2 F1 F0。进行算术运算时，Cn+4 就是进/借位。此时，输出与输入的关系，就是一个函数，其表达式为：
　　　　Cn+4 F3 F2 F1 F0 = f (A3 A2 A1 A0，B3 B2 B1 B0，Cn)。
　　在进行逻辑运算时，Cn+4 和 Cn 都是没有意义的。此时，输出与输入的关系式为：
　　　　F3 F2 F1 F0 = f (A3 A2 A1 A0，B3 B2 B1 B0)。

　　用 PROTEUS 软件搭建的 ALU 芯片 74LS181 功能测试电路，如下所示。

　　本电路中，使用了两片 74LS181 芯片，故此，本电路就是 “8 位算术逻辑单元（ALU）”。

　　在 M 端输入算术逻辑运算选择电平，在 S3S2S1S0 端输入功能选择代码、74LS181 就会按指定功能函数，算出运算结果并输出。
　　本电路的 A、B，均使用了固定值，其中 A = 65H、B = A7H，均为八位二进制数。　进行逻辑运算时，Cn 和 Cn+4，都没有意义。所以，本电路逻辑运算的八位测试结果，就非常简单了，如下所示。

　　74LS181 的逻辑运算功能，还挺齐全的。　常用的运算，如：A、/A、B、/B、A.B、/(A.B)、A + B、/(A + B)、A ⊕ B、A ⊙ B、全 0、全 1，在这块芯片中，全都有啊！　而且，仔细看看上图中的实验结果，可以发现：它算的，还都挺对的。

　　另外，还可以看出：在逻辑运算时，前八种和后八种的输出，是反相的。

　　在这 16 种逻辑运算中，有四种：/A . B、A . /B、/A + B、A + /B，这几个逻辑功能都比较奇怪。　它们都有什么用处呢？　哪位网友知道，可留言解惑。

－－本文完－－
