数字电路设计－－用四个开关控制一盏灯

　　最近，翻到了以前写的：用三个开关控制一盏灯、三个开关控制一盏灯的博文。
　　在上述两个博文中，做而论道设计了两种不同的电路，都实现了 “三个开关控制一盏灯” 的目的。此外，还曾设计过 “使用与非门” 来实现的电路，时间太久，也不知道积压到什么地方去了。

　　在上述博文中，做而论道给出了设计思路，还给读者留了个题目：设计一个用四个开关控制一盏灯的电路。但是多年来，也未见有人拿出成果，反而是有人来求助这个设计。
　　下面，做而论道就以这个设计要求为题，介绍一下《数字电子技术》中，组合逻辑电路的设计方法。

　　怎样设计一个组合逻辑电路？　在教材中，已经给出了路子：
　　　1. 根据设计要求，列出真值表；
　　　2. 由真值表转到卡诺图，进行化简；
　　　3. 由卡诺图，列出所需要的逻辑表达式；
　　　4. 由逻辑表达式，画出逻辑电路图。
　　　5. 如果需要，还应该进行：电路验证、优化、完善等等。

　　教材中的缺陷，是把第一步和第二步的次序，给固定死了。学生只知道由真值表开始设计，却不知道 “真值表和卡诺图” 是等价的，由卡诺图开始入手设计，也是一样可以成功的。

　　假如，要求用两个开关控制一盏灯，比如，楼梯上方、下方，分别安装一个开关，用任一个开关，都可以打开、关闭楼道中的照明灯。这个要求就太简单了，只需用两个“单刀双掷” 机械开关，分别安装在楼梯的两头即可，电路图，做而论道就不画了。

　　假如，要求用三个开关控制一盏灯，各个开关，要分别安装在三个不同的地点。要求拨动任意一个开关，都可以打开、关闭同一盏灯。这个要求就复杂了，用简单的机械开关，是不容易办到了。如果再要求具有更多的（如四个、五个）开关，显然，此时就必须用电子器件来达到目的。设计这种电路，就必须使用《数字电子技术》中的知识。

　　下面，就看看做而论道设计 “四个开关控制一盏灯” 的过程吧。

　　设四个输入的自变量为 ABCD，输出的因变量为 Y。　题目要求是：自变量每改变一次状态，Y 就应该改变一次。　这种变化的需求，从真值表中，并不容易找到规律。但是，从卡诺图中，却很容易看出门道。因为，卡诺图中相邻的格，其自变量的值，正是变化了一个状态。　那么，四个变量的卡诺图，共有 16 个小格，先在第一个格中，填上一个 1，随后，在相邻的格中，依次填入 010101...，直至填满 16 个格子。　于是，就得到了完整的 Y 卡诺图，如下所示。

  \CD   Y 的卡诺图
 AB\  00  01  11  10
  　+---+---+---+---+
 00 | 1 | 0 | 1 | 0 |
  　+---+---+---+---+
 01 | 0 | 1 | 0 | 1 |
  　+---+---+---+---+
 11 | 1 | 0 | 1 | 0 |
  　+---+---+---+---+
 10 | 0 | 1 | 0 | 1 |
  　+---+---+---+---+

　　根据卡诺图，也可以直接就去编写逻辑表达式了。
　　但是，还有一个真值表，还没有用上。　那么就由卡诺图，列出真值表吧。如下：

　　　Y 的真值表
 -----+---------+-----
    m | A B C D |  Y
 -----+---------+-----
    0 | 0 0 0 0 |  1
    1 | 0 0 0 1 |  0
    2 | 0 0 1 0 |  0
    3 | 0 0 1 1 |  1
    4 | 0 1 0 0 |  0
    5 | 0 1 0 1 |  1
    6 | 0 1 1 0 |  1
    7 | 0 1 1 1 |  0
    8 | 1 0 0 0 |  0
    9 | 1 0 0 1 |  1
   10 | 1 0 1 0 |  1
   11 | 1 0 1 1 |  0
   12 | 1 1 0 0 |  1
   13 | 1 1 0 1 |  0
   14 | 1 1 1 0 |  0
   15 | 1 1 1 1 |  1
 -----+---------+-----

　　由真值表，可列出逻辑表达式： Y = m0 + m3 + m5 + m6 + m9 + m10 + m12 + m15。
　　非两次，再应用摩根定律，得： Y = / ( /m0 . /m3 . /m5 . /m6 . /m9 . /m10 . /m12 . /m15 )。

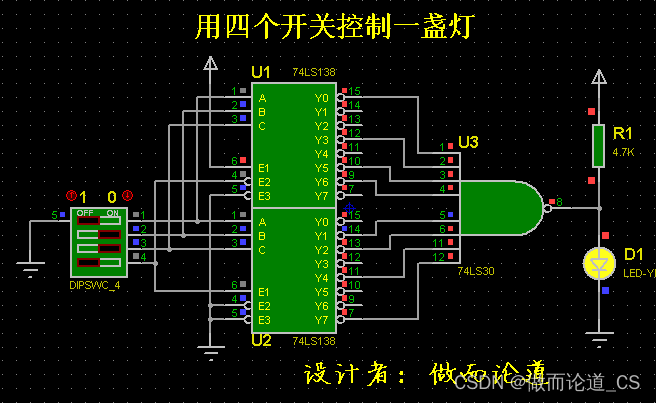

　　根据这个逻辑表达式，可以设计出逻辑电路图，如下所示。

　　该电路用 PROTEUS 软件仿真运行，其效果，完全符合题目要求。

　　在电路图中，由两片 74LS138 (三－八译码器芯片)，组成了一个四－十六译码电路。　该电路的设计，可见做而论道编写的用3－8译码器设计4－16译码电路。

　　如果是要求用五个开关控制一盏灯呢？　如果能理解上述思路，也就不难了。
　　做而论道把五控一的卡诺图，在下面写出来，看看哪位网友能完成电路设计！

   \DE   Y 的卡诺图
 ABC\  00  01  11  10
   　+---+---+---+---+
 000 | 1 | 0 | 1 | 0 |
   　+---+---+---+---+
 001 | 0 | 1 | 0 | 1 |
  　 +---+---+---+---+
 011 | 1 | 0 | 1 | 0 |
   　+---+---+---+---+
 010 | 0 | 1 | 0 | 1 |
   　+---+---+---+---+
 110 | 1 | 0 | 1 | 0 |
   　+---+---+---+---+
 111 | 0 | 1 | 0 | 1 |
  　 +---+---+---+---+
 101 | 1 | 0 | 1 | 0 |
   　+---+---+---+---+
 100 | 0 | 1 | 0 | 1 |
   　+---+---+---+---+

－－本文完－－
