Notepad++编辑器——Verilog代码片段和语法检查

Notepad++是一款精致小巧的编辑器，自带Verilog语法识别功能，插件也挺好用的。尤其是利用插件实现代码片段，大大节省我们写Verilog的时间。此外少有人知道的，可以利用某款插件实现在Notepad++界面中编译Verilog的功能。下面就来说说这几个功能要如何设置。

 　　版本：Notepad++ 7.6.6 ，32位

 一、Verilog相关设置

1.点击npp.7.6.6.Installer.exe安装Notepad++，建议不装在C盘。
2.点击视图(V)：勾选“自动换行”，否则再长的一句话都会被挤在同一行，所以勾选上。
3.点击设置(T)：首选项
　　1）常用：取消勾选“显示状态栏”，这会使得页面最下面的白条状态栏消失，代码界面更大。
　　2）编辑：勾选“启用滚动超过最后一行”，这样写到后面仍然可以继续滚动，方便阅读。
　　3）文件关联：customize，框中输入v，点击 -> ，这样就将.v文件和Notepad+关联起来了。
　　4）高亮：勾选“区分大小写”。
　　5）备份：取消勾选“记住最后打开的文件”，这样就不生成讨厌的备份文件了。
　　6）自动完成：勾选（ 、 [ 、 " ，不勾选 '， 不然写1'b1时就麻烦了。
　　7）其他：取消勾选“启用Notepad++自动更新”，频繁的更新并不需要。
4.点击设置(L)：语言格式设置
　　1）语言格式设置：选择主题Obsidan，不满意还可以进一步微调，打开了这个设置页面Notepad++可以实时看到效果，可以一个个去试，试错了点击取消即可恢复。
　　2）字体样式：选择Consolas，勾选“使用全局字体”，保存并退出，该字体为等宽字体，中英文符号区别明显，适合编程。

二、代码片段
1.打开Notepad++，点击插件(P)---插件管理---可用---勾选“Finger Text”---点击安装，点是。Notepad++会自动退出，过大概20秒自动打开，这就安装好了。
2.点击插件(P)，看到已经出现了Finger Text，点击里面的Toggle on/off snippetDock，界面右边出现了工作栏，点击Open Snippet Editor
3.代码片段的设置很简单，分3栏：
　　第1栏：触发字，设置成功后打出触发字，按Tab键即可出现代码片段。
　　第2栏：使用范围，默认是全局，可以不改，也可以改成：Lang:Verilog
　　第3栏：代码片段，自己的代码片段填上去，末尾写上结束符<End>即可。符号$[0[]0]是设置生成该代码片段时最后鼠标的停留位置；符号$[![]!]是设置按Tab键时的跳转位置；如果在该代码片段多处出现$[![a]!]符号，那么在该处写代码时，所有含该符号的位置，代码是一起被写上的。

4.点击工作栏的“Export All”可以保存自己设置好的所有代码片段文件
5.点击工作栏的“Import ftd File”可以导入代码片段文件。

如图是我用该插件写好的代码片段，触发字设置为 tb ，敲下tb按tab键即自动出现如下的仿真模板，真的非常方便。将常用的Verilog代码片段写好，以后写代码就快多了！



三、Verilog语法检查

1.安装插件：NppExec

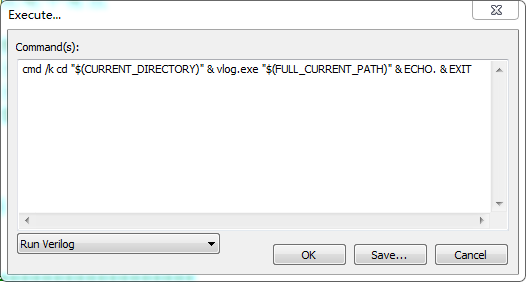

2.按F6，输入：cmd /k cd "$(CURRENT_DIRECTORY)" & vlog.exe "$(FULL_CURRENT_PATH)" & ECHO. & EXIT （直接复制，注意不要删掉空格，还不成功则中间vlog.exe前加上vlog.exe的路径）。
保存，命名为：Run Verilog

3.用Modelsim新建一个工程，添加文件进行编译。退出Modelsim，找到刚刚那个工程目录的文件夹：work，将其复制到你的Notepad++的安装目录下。
4.Notepad++打开任意一个.v文件（含中文路径也可以），按F6，点击OK（也可按Enter键），看到界面下方弹出Console控制台，显示出了本该在Modelsim中的编译结果。
5.建议勾选：插件---NppExec---No internal messages，这可以让编译窗口的信息更简洁。
6.建议勾选：插件---NppExec---Save all files on execute，这样按F6编译时，插件会先自动保存再编译。如果不勾选则需要先手动保存代码再编译。

注意：如果Notepad++安装在C盘，那么C盘（如桌面）的.v文件按F6编译会报错，而非安装盘的.v文件则没有问题。因此可以把Notepad++安装在D盘，那么其他盘存放的 .v 文件就都可以按 F6 进行编译了。

如下所示在代码的第14行，逗号误写成了分号，按下F6键进行编译，Console控制台就显示出了这条语法错误信息。以后Verilog找语法bug不需要再傻乎乎的打开Quartus或Modelsim来建工程了，Notepad++快人一步！

 四、常见问题

1.Notepad++打开后菜单栏没有插件按钮，怎么办？

　　Notepad++版本不对，换本博客说的版本一般都有插件功能。

2.Notepad++菜单栏中有插件按钮，但是插件无法安装成功，怎么办？

　　可以去网上下载好Notepad++插件文件，将插件文件复制到Notepad++安装路径中的plugins文件夹内，再次打开Notepad++可以看到添加的新插件了。

---

 福利：

Notepad++下载链接（包含插件）：https://pan.baidu.com/s/1uc5AmpB-dGMynbVZkLsmXg

提取码：86yb

---
